兼容双电压的8路公共极LED指示模块

　　在工业控制板卡、嵌入式开发验证平台、小型自动化设备的信号采集回路里，状态指示是人机交互最基础也最不可或缺的环节，很多工程师在搭建设备原型或者做小批量控制板时，都会遇到零散LED焊接麻烦、限流电阻匹配繁琐、公共极接线不统一的问题，这款8位LED指示模块就是针对这类场景做的集成化设计。

　　从实际使用场景来看，这类模块常被布置在PLC扩展端子排旁、单片机开发板的IO引出端、小型工控柜的信号转接板上，用来直观显示8路数字量输出的通断状态，不管是3.3V的嵌入式系统还是5V的常规工控逻辑电平，都能直接对接，不需要额外做电平转换。模块同时支持公共阳极与公共阴极两种接线逻辑，适配不同输出类型的控制端口，比如NPN型输出的传感器回路可以接公共阴极版本，PNP型输出的控制回路可以接公共阳极版本，不用单独准备两种不同的指示模块，减少备件库存种类。

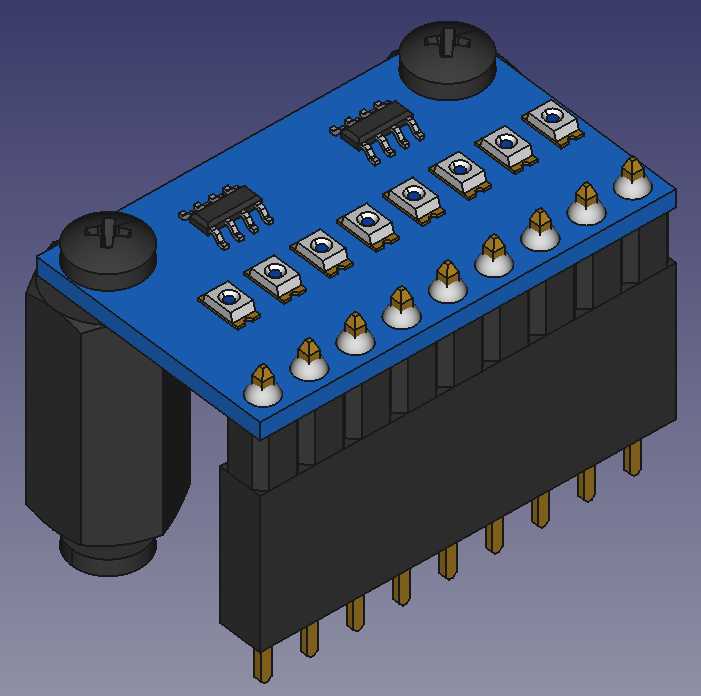

　　设计层面上，模块采用蓝色FR-4玻纤PCB作为基板，板载8颗贴片LED，每路LED都配套了精度1%的贴片限流电阻，阻值经过精准计算，在3.3V供电时LED工作电流控制在2mA左右，5V供电时电流控制在5mA以内，既保证足够的显示亮度，又不会因为电流过大烧坏LED或者拉低控制端口的输出电平，不会对前端控制电路造成负载压力。板上集成了两颗贴片SOP封装的驱动缓冲芯片，用来隔离前端控制信号与LED回路，避免LED导通时的浪涌电流冲击主控芯片的IO口，提升整个控制回路的稳定性。

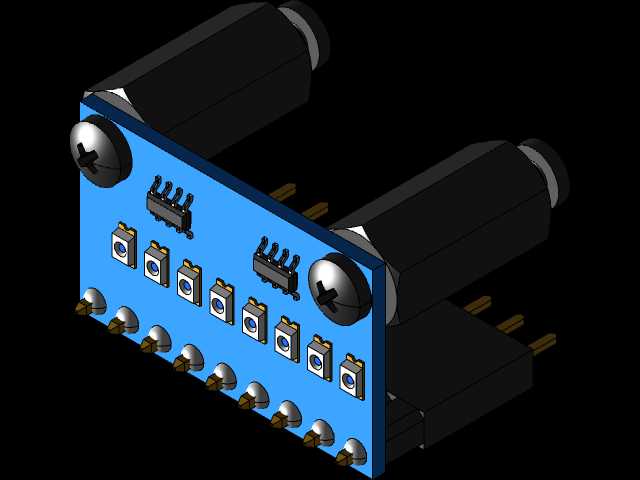

　　外形与安装边界方面，模块整体为矩形结构，底部采用标准2.54mm间距的直插排针作为引出接口，刚好匹配通用面包板、洞洞板的孔距，也可以直接插在标准IDC排线座上做转接。模块的两个对角位置设计了M3规格的尼龙隔离柱安装孔，安装孔中心距经过标准化设计，既可以用隔离柱将模块固定在PCB支架上，也可以通过双面胶或者导轨卡扣固定在工控柜的DIN导轨旁，安装后不会和周边的接线端子、电容电阻等元器件产生干涉。模块顶部的LED采用带凸点的散光封装，可视角度达到120度以上，在室内光线环境下，距离模块3米范围内都能清晰分辨LED的亮灭状态，不需要凑近观察。

　　实际选型使用时，工程师只需要根据前端控制端口的公共极类型，将模块的公共端接对应电平，每一路信号端直接接控制IO即可，不需要额外计算电阻参数、不需要单独焊接零散元器件，大幅缩短原型搭建的时间。模块的排针引脚定义采用统一顺序排列，丝印清晰标注了每一路的序号与公共端位置，接线时不容易接错，哪怕是刚接触硬件开发的工程师也能快速完成接线调试。在长期连续工作的场景下，板上的所有元器件都采用工业级温宽规格，在-20℃到60℃的环境温度范围内都能稳定工作，不会因为低温出现LED亮度骤降，也不会因为高温出现电阻阻值漂移导致LED电流异常。

　　不同于零散焊接的指示电路，这款集成模块的PCB走线做了等宽处理，电源回路与信号回路分开布线，减少了线间干扰，哪怕是在靠近变频器、伺服驱动器这类强电磁干扰的设备旁，也不会出现LED误亮、闪烁的问题。模块两侧预留了扩展拼接的焊盘位置，多块模块可以通过侧边的焊盘拼接在一起，扩展成16路、24路甚至更多路的指示单元，适配不同通道数的控制需求，不需要重新设计PCB，灵活度很高。
