多管气动软弹发射装置PVC结构设计

　　这款多管气动软弹发射结构，核心采用PVC管材作为主体承压与管路构件，搭配定制加工的非标准结构件完成整体装配，主要面向休闲竞技、科教演示类场景使用，可直观展示间歇供弹、气压驱动发射的完整机械动作逻辑，也可作为气动控制、间歇传动机构的教学演示载体，帮助从业者理解多工位轮换、气压平衡、触发联动的实际设计逻辑。

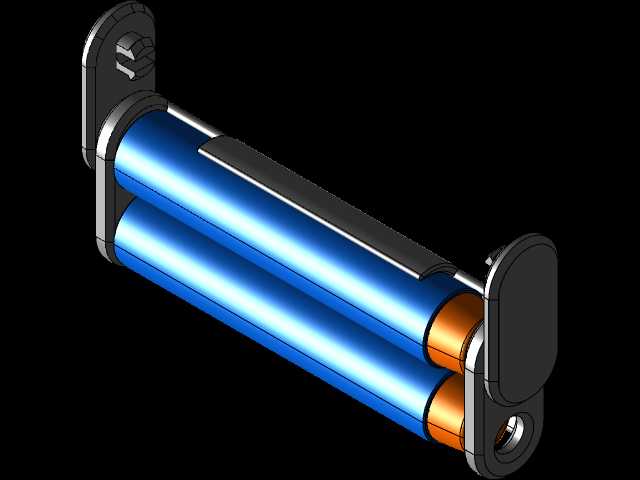

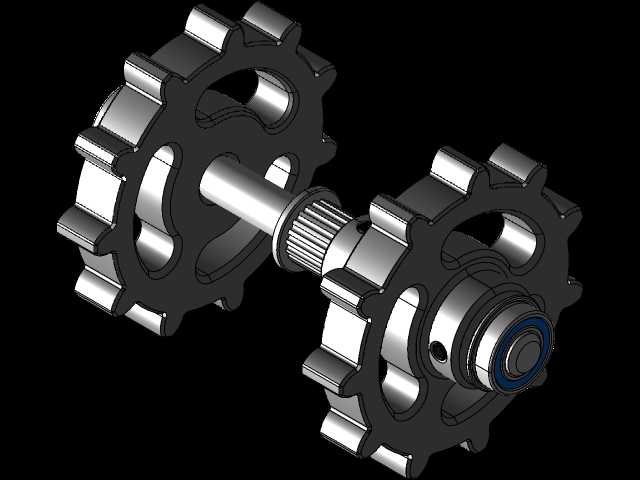

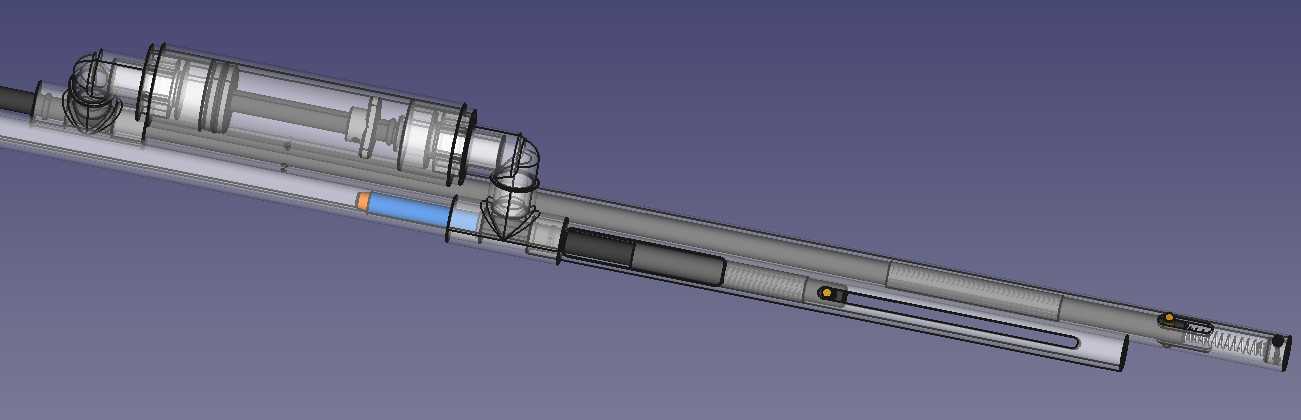

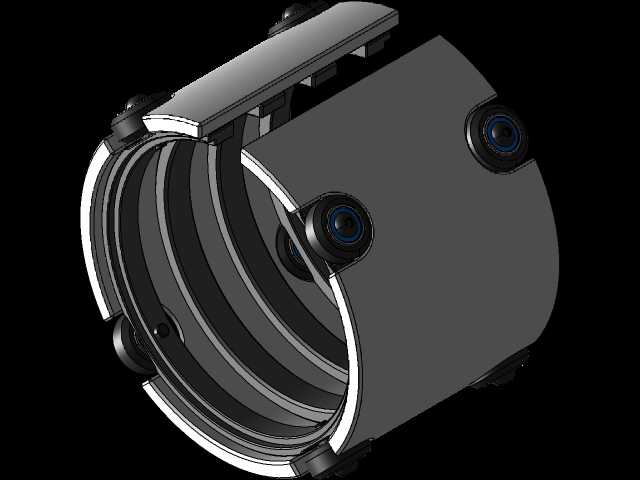

　　从功能实现逻辑来看，该结构为每根发射枪管配置了独立的密闭气室，当枪管随轮转机构转动到击发位置时，对应气室的提升阀活塞会在气压作用下快速动作，瞬间排出气室内的压缩空气，将装填在枪管内的软质弹体推送出膛。供弹环节采用夹链式载弹结构，配合与装载凸轮保持固定正时关系的日内瓦机构完成步进送弹，每一次击发动作完成后，日内瓦机构会带动弹链精准前进一个弹位，将下一发软弹准确输送至对应枪管的入弹口位置，同时驱动枪管轮转组件转过固定角度，让下一根待发枪管对准击发位置，整套动作的时序匹配完全通过机械结构的硬连接实现，无需额外的电控时序校准，从根源上避免了信号延迟带来的动作错位问题。

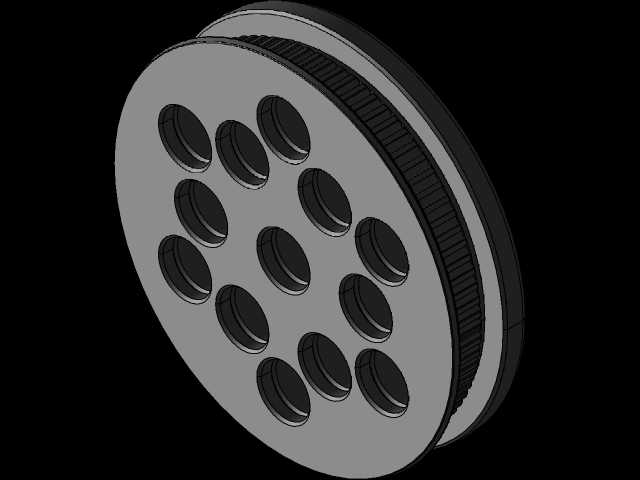

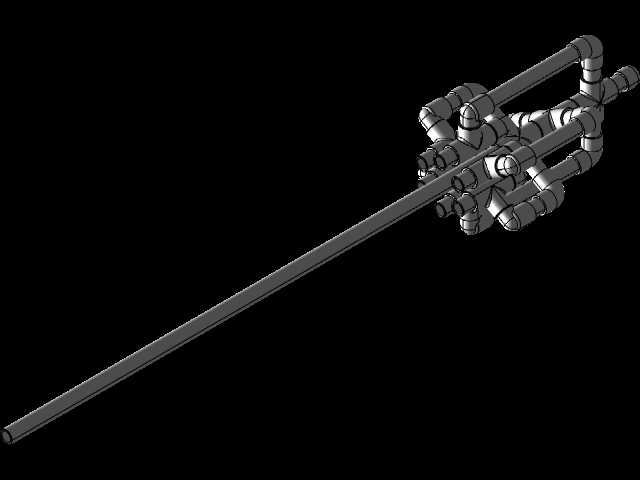

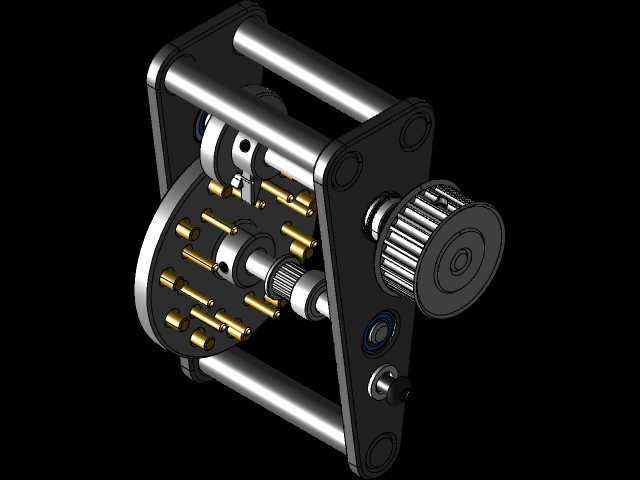

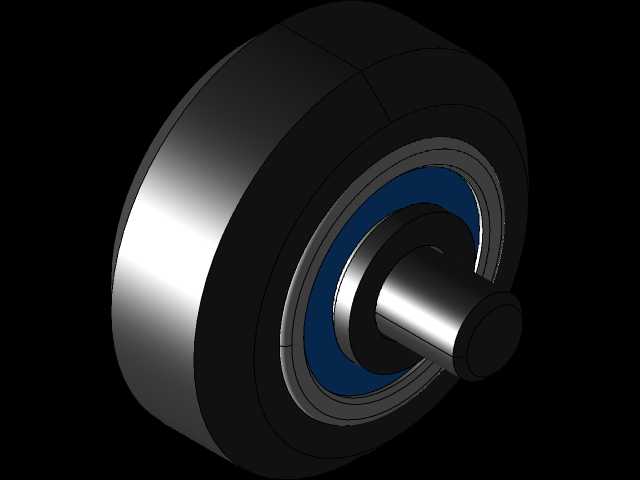

　　动力驱动部分，枪管轮转与弹链输送的动力由NEMA23规格步进电机提供，电机输出轴通过凸轮连杆组件直接对接日内瓦机构的输入槽轮，可根据实际使用需求调整步进转速，匹配不同的发射节奏。击发触发机构采用带往复复位作用的杠杆结构，杠杆上加工有O型环安装槽，通过密封圈保持气路两侧的压力平衡，避免出现气压差导致的阀件误动作，触发杠杆的行程经过反复校核，既保证击发时阀门能够完全打开，让气室压缩空气瞬间全部释放，也避免了行程过大导致的结构碰撞、密封件磨损过快问题。气路部分采用蓝色PVC管路完成各气室与主供气通路的连接，管路接头处采用粘接加密封圈的双重密封形式，可承受0.8MPa以内的工作气压，不会出现漏气泄压导致的弹体初速不足问题。

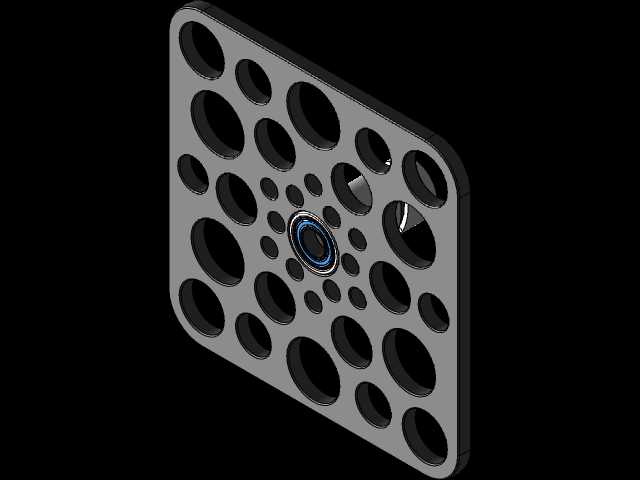

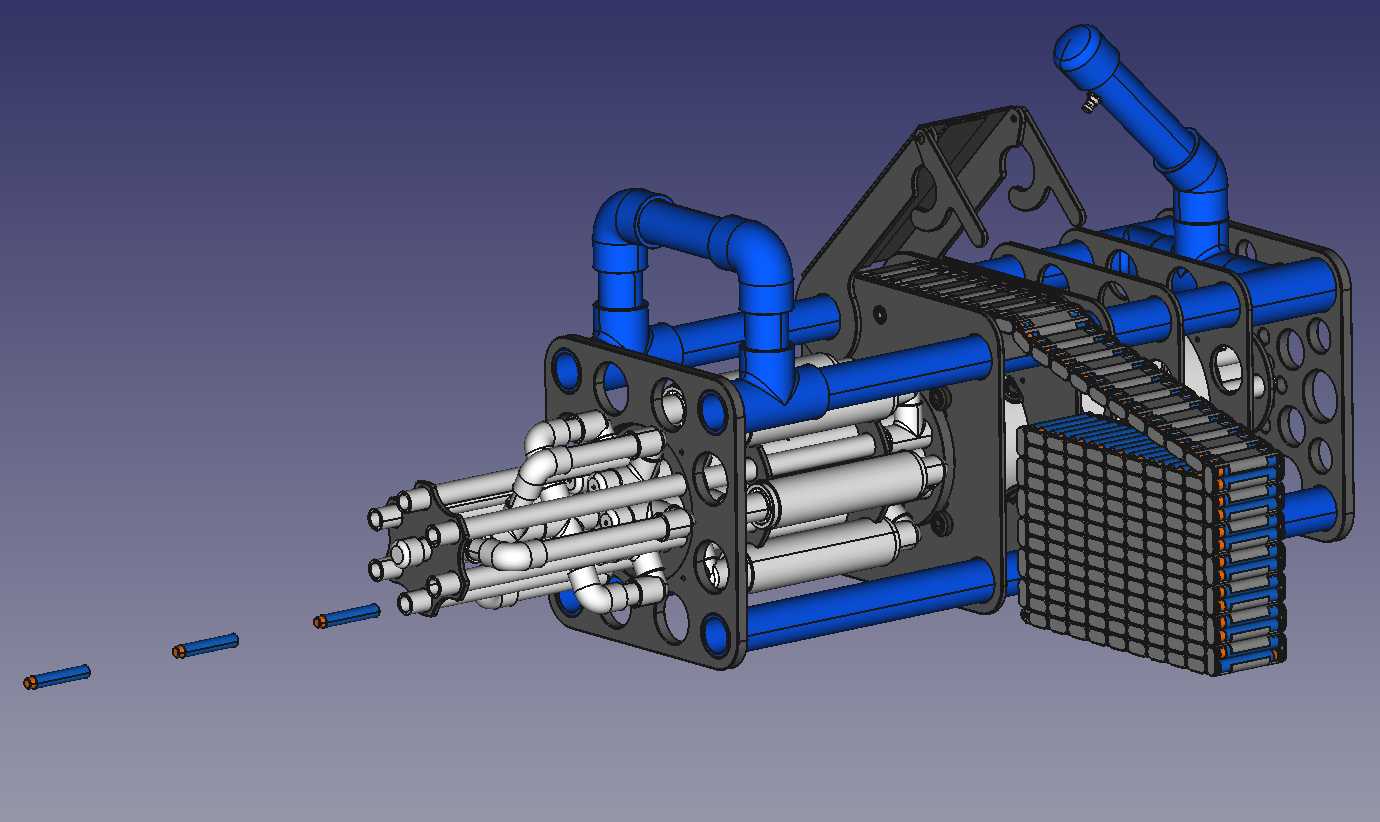

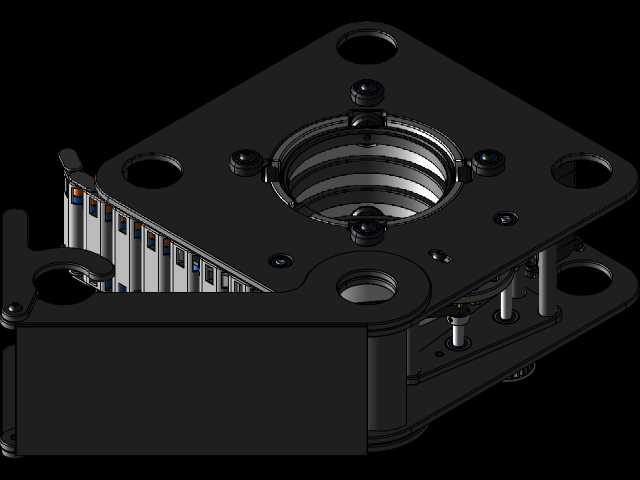

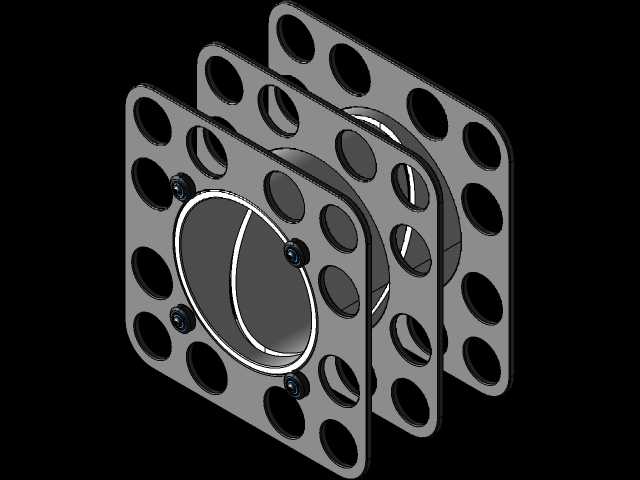

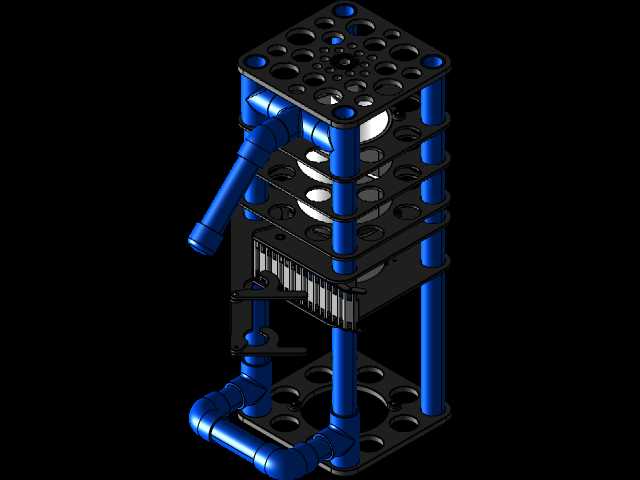

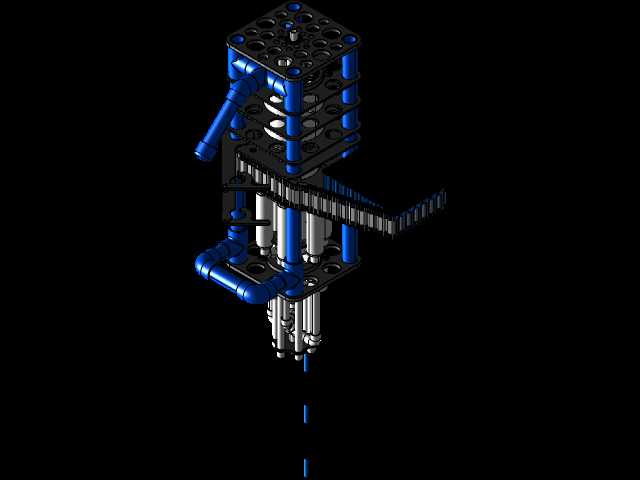

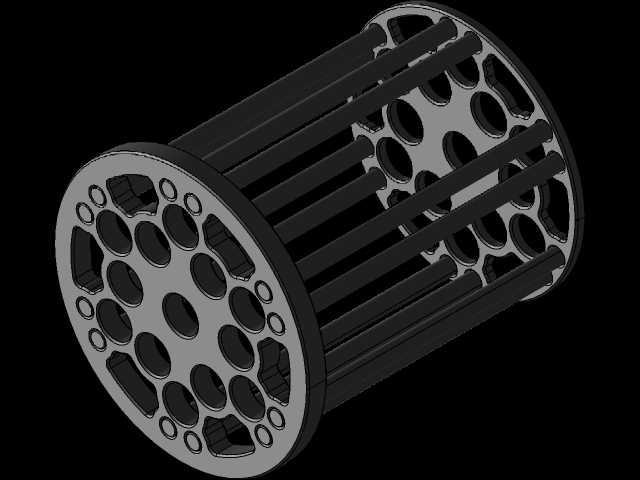

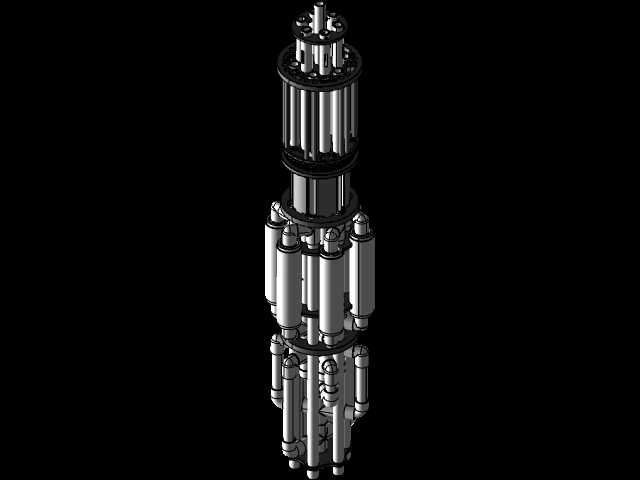

　　在结构设计思路上，整体框架采用板材拼接加杆件支撑的形式，所有非管路、非标准传动的结构件均可通过常规加工方式制作，无需开模定制，大幅降低了制作成本与加工门槛。整体结构的安装边界经过紧凑化设计，主体框架的宽度控制在220mm以内，长度控制在380mm以内，高度控制在260mm以内，可直接固定在标准工作台面上进行测试与演示，不需要额外定制大型安装基座。各功能模块采用分层布局：最前端为多管发射组件，六根枪管沿圆周方向均匀排布在前端安装板上，每根枪管的尾部都对接独立的气室与提升阀结构；中部为气路与传动集成区域，PVC供气管路沿框架两侧排布，避开传动部件的运动路径，日内瓦轮、凸轮连杆等传动部件集中布置在框架中部的安装板上，方便调试与维护；侧上方布置的倾斜管路为供气输入接口，可直接对接常规压缩空气气源；尾部为弹链存储与输送区域，夹链式弹链沿倾斜导槽排布，可容纳20发以上的软质弹体，弹链导槽的宽度与弹体直径保持0.5mm的间隙，既保证弹体输送顺畅，也不会出现弹体歪斜卡滞的问题。

　　细节设计上，所有运动部件的铰接位置都预留了润滑脂存储槽，长期使用无需频繁拆解维护；气室的容积经过反复测算，既保证足够的出气量推动弹体达到合适的初速，也不会因为气室过大导致充气时间过长、发射节奏变慢；提升阀的活塞采用轻量化设计，动作响应时间控制在10ms以内，保证击发动作干脆利落，不会出现气压释放滞后导致的射程衰减。整个结构的受力路径经过优化，发射时的后坐力直接通过框架杆件传递到安装基座，传动部件不会承受额外的冲击载荷，大幅提升了整体结构的使用寿命，连续击发1000次以上也不会出现结构松动、传动错位的问题。
