TB6560型3A电流步进电机驱动控制板

　　在小型数控设备、桌面级雕刻机、3D打印运动模组、自动化送料机构这类需要精准步进控制的场景里，步进驱动板是衔接运动控制卡与步进电机的核心中间部件，这款TB6560规格的3A步进驱动板，正是针对小功率步进电机的驱动需求做的结构还原设计。从实际使用的角度看，这类驱动板的核心作用是将控制端发出的弱电脉冲信号，转换为能够直接驱动步进电机绕组的强电信号，通过细分控制实现电机的平稳转动，避免低速运行时的抖动与丢步问题，适配42、57系列常规两相步进电机的驱动需求，在单轴运动控制的独立设备中应用十分广泛。

　　设计过程中首先要考虑的是板载元件的布局合理性，功率元件与信号元件的分区排布是核心原则：大尺寸的电解电容布置在板载电源输入侧，就近完成电源滤波，减少供电线路的纹波干扰；功率MOS管与驱动芯片紧贴散热片安装位置布置，缩短功率回路的走线长度，降低大电流走线的阻抗与发热；接线端子统一布置在板卡的两个侧边，分别对应电源输入、电机绕组接线、控制信号输入三类接口，避免实际接线时不同功能的线缆交叉缠绕，也方便设备内部的走线整理。拨码开关区域设置在板卡的一侧边缘，用于设置驱动电流、细分步数参数，调试时不需要拆卸板卡就能直接操作，适配设备现场调试的操作习惯。

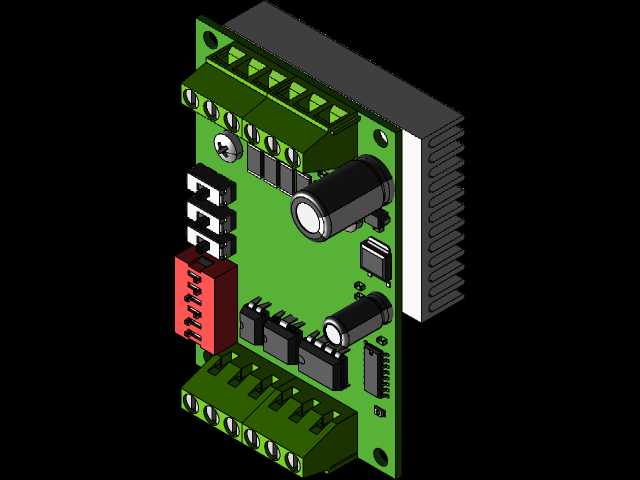

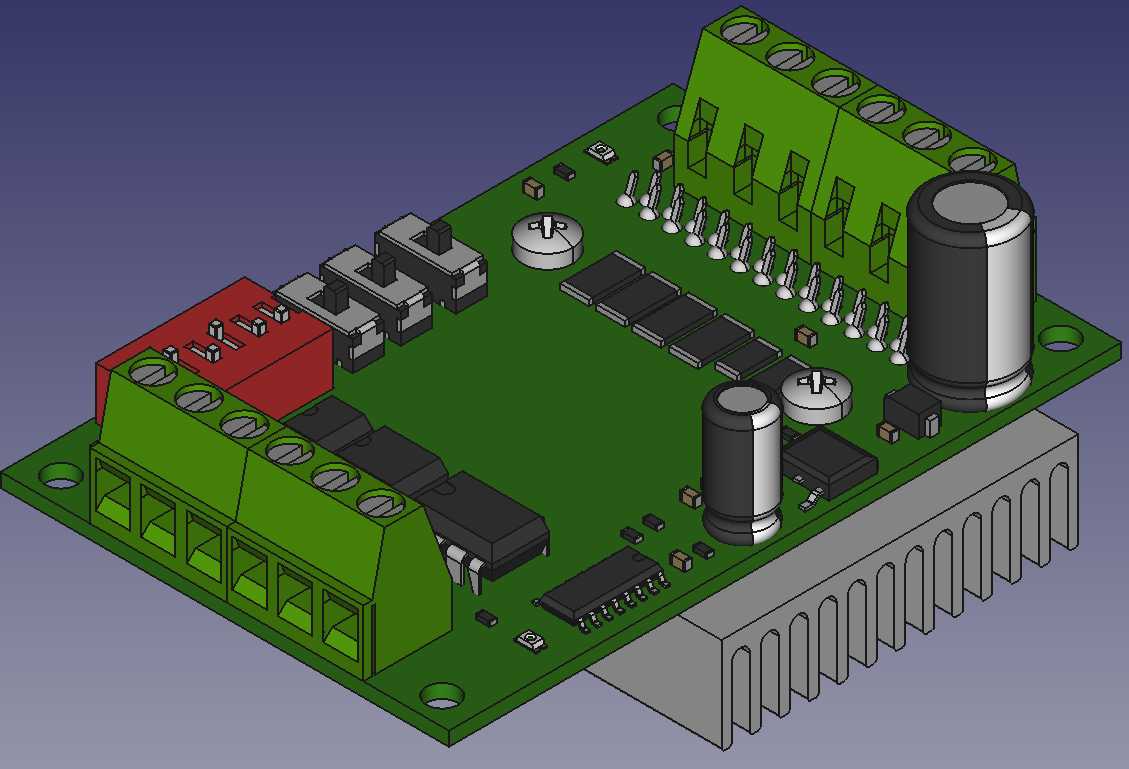

　　安装边界的设计上，板卡四角预留了标准的安装固定孔位，孔位间距匹配常规的电气安装板开孔规格，可以直接通过铜柱或者螺丝固定在设备的电气安装腔体内，不需要额外做转接支架。散热片的高度是板卡的最高凸起尺寸，设计时预留了足够的散热空间，避免散热片与其他元件或者设备壳体接触导致散热不良，同时接线端子的插拔高度也做了适配，常规的接线端子插头插入后不会超出散热片的高度范围，不会干涉上层的其他板卡安装。板载的红色拨码块、绿色接线端子、黑色功率元件与银色电解电容的排布，完全遵循实际量产驱动板的元件布局逻辑，每个元件的安装位置都对应实际生产中的SMT或者插件焊接工艺要求，没有出现违背生产工艺的元件重叠或者间距不足问题。

　　从功能特性上看，这款驱动板支持3A的持续输出电流，能够满足小扭矩步进电机的高速运行需求，板载的光耦隔离元件区域在设计时也做了对应的位置预留，实现控制信号与功率回路的电气隔离，避免电机运行时的反电动势损坏前端的控制设备。电源输入的防反接、过流保护元件的位置也在板卡上做了对应还原，匹配实际驱动板的保护电路设计逻辑。在做设备结构设计时，这类驱动板的三维模型可以直接导入设备的电气腔体装配中，用来校验安装空间是否足够、接线位置是否与其他结构件干涉，提前排查装配时可能出现的空间冲突问题，减少实际打样装配时的修改成本。对于做小型自动化设备结构设计的工程师来说，准确的驱动板三维模型能够让电气布局的设计更贴合实际，避免出现设计预留空间与实际元件尺寸不符的问题，尤其是在紧凑结构的桌面设备设计中，每个电气元件的尺寸与安装位置都需要精准匹配，才能保证设备内部的空间利用率最大化，同时兼顾装配与维护的便利性。
