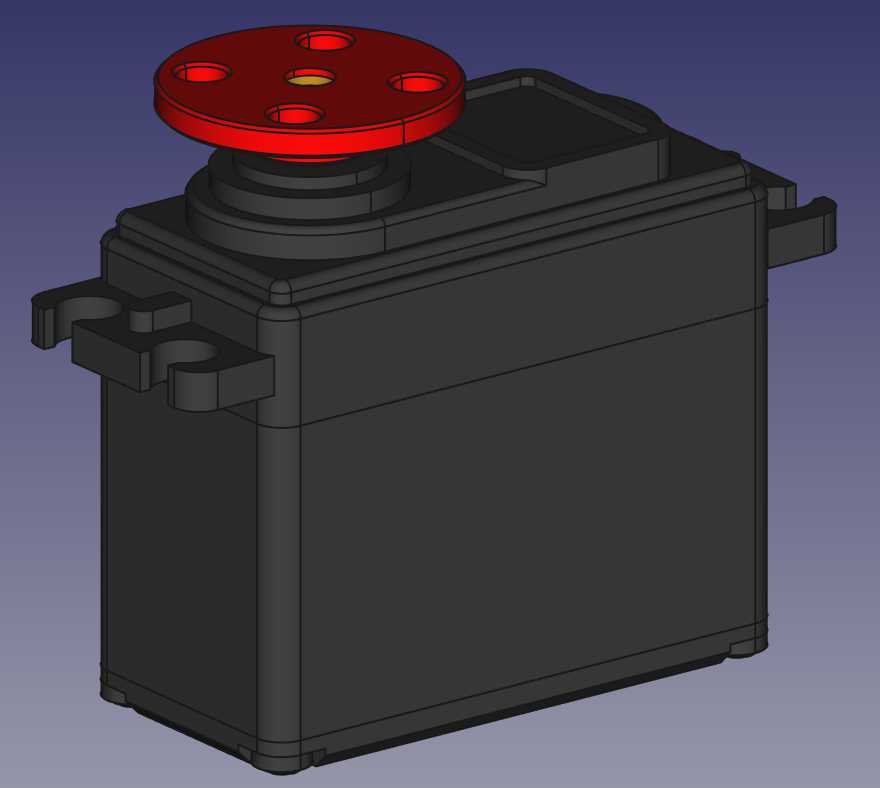

MG995金属齿舵机带输出喇叭盘结构

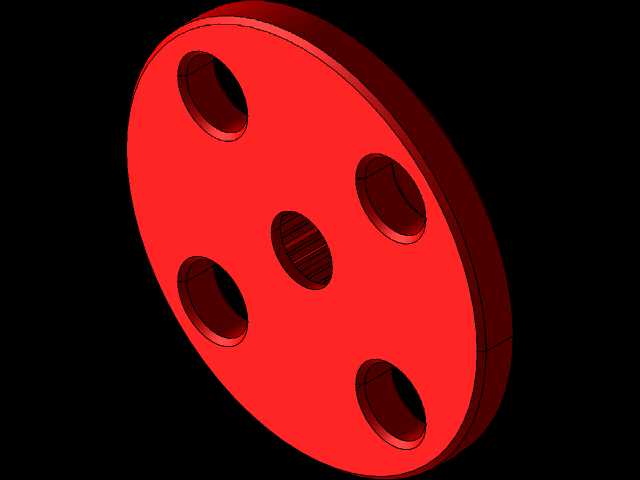

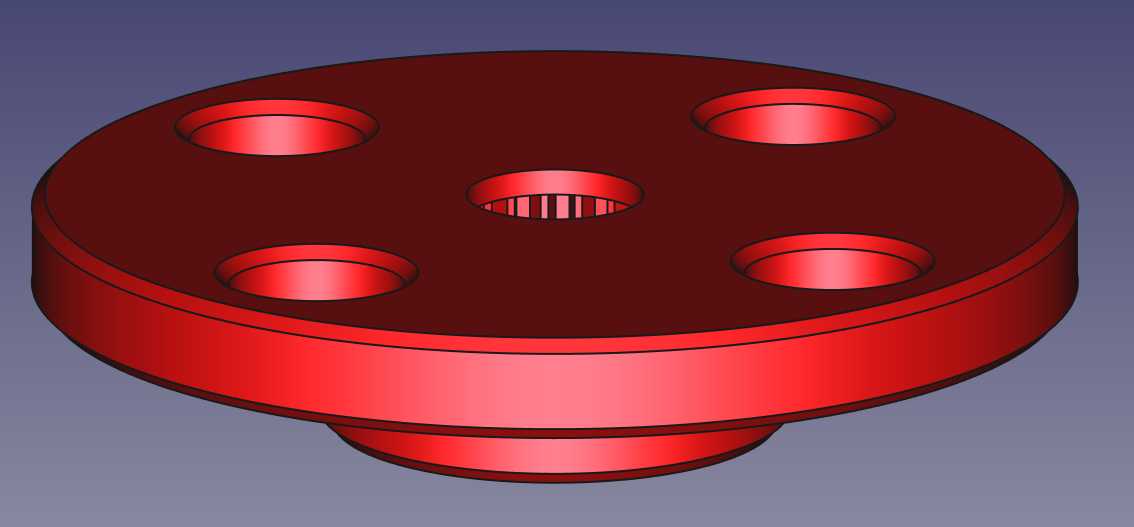

　　设计连接支架的时候要给盘体边缘留出至少1mm的转动间隙，避免舵机转到极限角度时支架和盘边发生剐蹭。从功能特性上看，金属齿轮组的配置相比普通尼龙齿舵机，能承受更大的输出扭矩，在做机械臂抬升、航模舵面偏转、小型自动化装置的工位切换动作时，不会因为瞬时负载过大出现打齿失效的问题，顶部的金属喇叭盘是标准的花键配合结构，和舵机输出轴的花键齿完全契合，盘面上的多个通孔是用来固定不同长度的摇臂或者连杆的，不同孔位对应不同的输出力臂长度，选型搭配连杆的时候要注意，力臂越长舵机能输出的直线推力越小，但是转动相同角度对应的直线行程越大，这个杠杆比例需要根据实际负载的行程和推力需求做匹配，不能盲目选最外侧的孔位。设计思路上，在小型自动化执行机构选型、航模结构搭建、教育机器人关节开发场景里，这类带金属输出喇叭盘的舵机是应用频次极高的执行单元，很多刚接触小型运动结构的工程师容易忽略它的安装边界与输出特性，导致装配后出现舵机堵转、安装干涉、输出盘打滑等问题。先从实际安装场景说，这类舵机的主体是矩形塑封壳体，两侧带对称的安装耳，耳位上开有标准的圆形安装孔，安装时需要注意壳体底部到输出轴顶端的高度差，很多新手在做舵机云台或者机械臂关节的时候，会把安装板的厚度算错，导致输出盘转动的时候蹭到安装面板，尤其是搭配这种多安装孔位的金属喇叭盘时，盘体本身有一定厚度，边缘的安装孔到盘中心的径向距离覆盖了常用的摇臂连接尺寸，

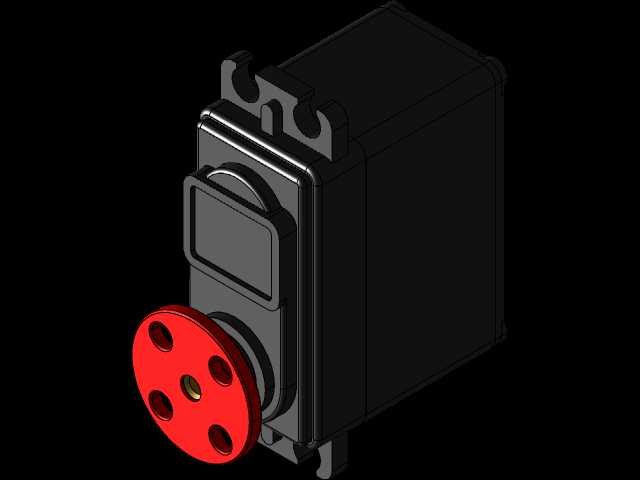

　　这个结构把输出盘和舵机主体做了精准的配合建模，壳体上的出线槽位置、安装耳的凸台结构、输出轴根部的防尘台阶都做了还原，在做整机结构装配的时候，可以直接把这个模型导入装配体里做干涉检查，不用再反复核对实物的安装尺寸。很多工程师在自己画舵机模型的时候，经常会把两侧安装耳的中心距画错，或者忽略壳体侧面的凸棱结构，导致设计出来的安装卡槽卡不进去，这个模型里的安装耳中心距、壳体的长宽高尺寸、输出轴的直径和花键规格都和实物一致，安装耳上的孔位也预留了标准螺丝的穿入间隙，不用再二次修改尺寸。实际使用的时候，这类舵机的输出角度范围一般在0到180度之间，设计机械限位的时候要注意，不能让外部结构把舵机憋到超出极限角度，

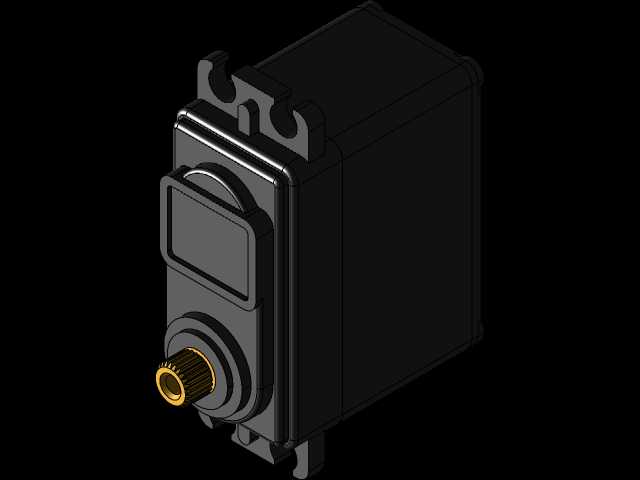

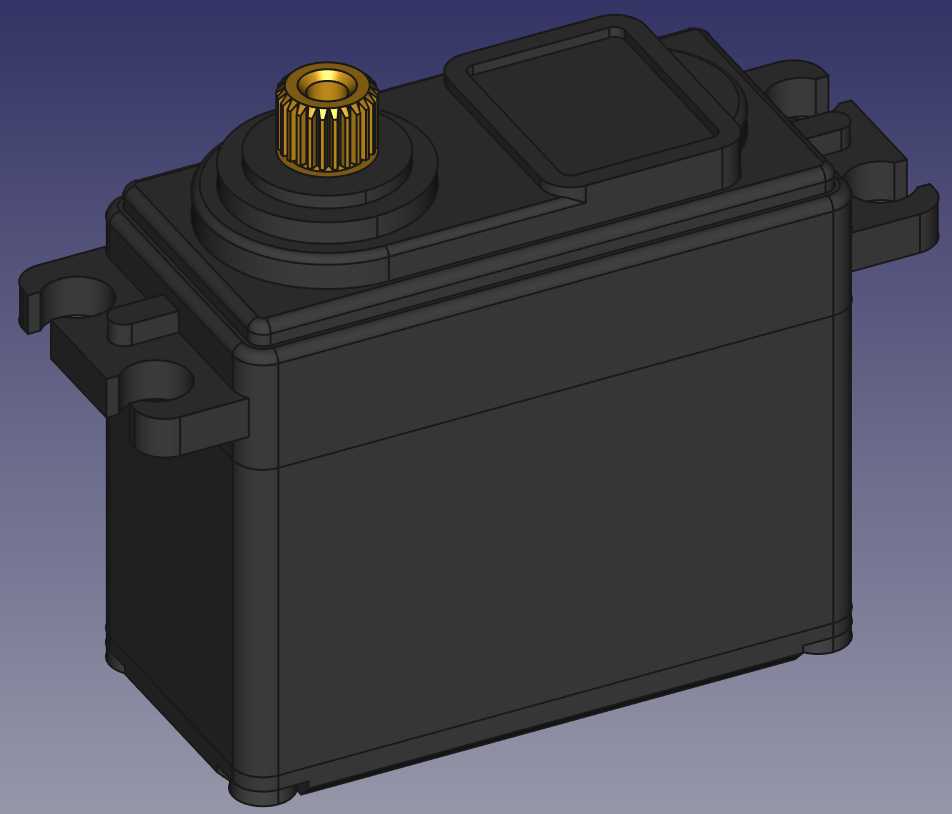

　　不然很容易烧坏内部的驱动电位器和电机，金属喇叭盘上的多个安装孔，除了接连杆摇臂，也可以直接固定小负载的执行端，比如小型摄像头云台的转动平台、小型物料分拣的拨杆，直接把负载固定在盘面上的时候，要注意负载的重心尽量和输出轴的轴线重合，不然偏心负载会给输出轴的轴承带来额外的径向力，长时间运行会加速轴承磨损，导致输出轴晃动、定位精度下降。从结构细节上看，舵机壳体的边角做了圆角过渡，安装耳和壳体的连接位置有加强筋结构，能承受安装螺丝拧紧时的压紧力，不会因为螺丝拧得过紧导致壳体开裂，输出轴根部的台阶比壳体顶面高出一点，既能挡住灰尘进入壳体内部的齿轮腔，也能给输出盘提供轴向的定位面，安装输出盘的时候只要把盘压到和这个台阶面贴合，

　　就能保证输出盘的安装高度一致，不会出现盘体歪斜的问题。在做小型移动机器人的转向结构设计时，这类舵机经常被用来做前轮的转向驱动，这时候要注意转向摇臂的长度和转向拉杆的角度匹配，用这个模型做运动仿真的时候，可以直接给输出盘添加转动副，模拟不同转向角度下的拉杆运动轨迹，提前发现转向过程中的死点或者干涉问题。还有在做航模的副翼、升降舵控制结构时，金属喇叭盘的多个孔位可以方便调整舵面的偏转行程，通过选择不同的孔位连接舵机拉杆，不用修改控制程序的舵量参数就能调整舵面的最大偏转角度，适配不同机型的操控灵敏度需求。建模的时候，这类结构需要重点关注配合公差，输出轴和输出盘的花键配合要选过渡配合，不能太松也不能太紧，太松会出现传动间隙，导致定位不准，太紧会导致安装的时候压不进去，甚至把输出盘压变形；两侧安装耳的安装孔和安装螺丝之间要留0.2mm左右的间隙，方便安装的时候调整舵机的位置，抵消安装支架的加工误差。另外壳体上的出线位置要在装配的时候预留出线空间，不能把线压在壳体和安装板之间，不然长时间震动会磨破线皮导致短路。
