CUI设备ATM系列增量式旋转编码器结构设计

项目分类:通用机械零部件 发布时间:2023-08-11 ID:705686
  • CUI设备ATM系列增量式旋转编码器结构设计
  • CUI设备ATM系列增量式旋转编码器结构设计
  • CUI设备ATM系列增量式旋转编码器结构设计
  • CUI设备ATM系列增量式旋转编码器结构设计
  • CUI设备ATM系列增量式旋转编码器结构设计

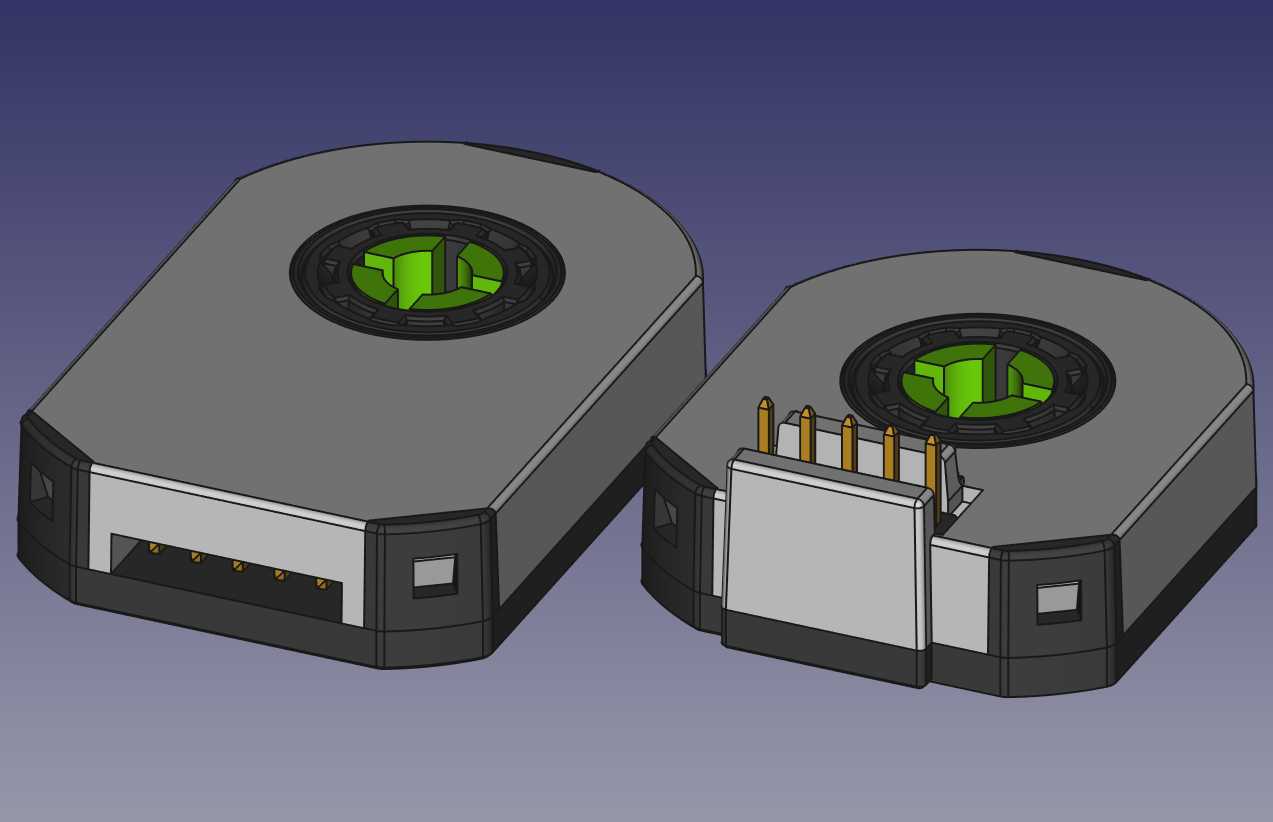

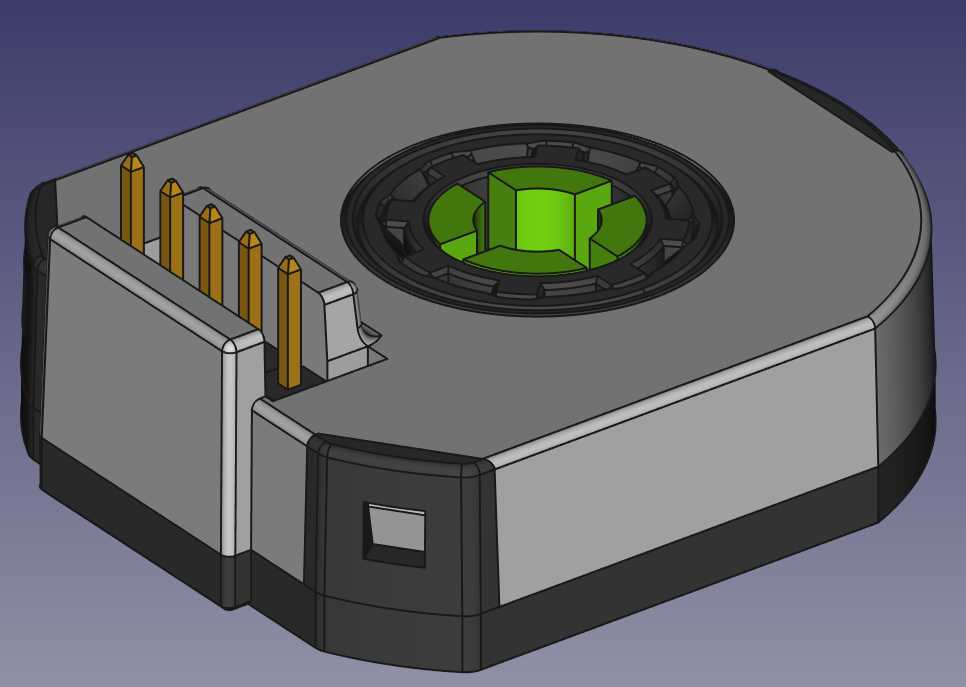

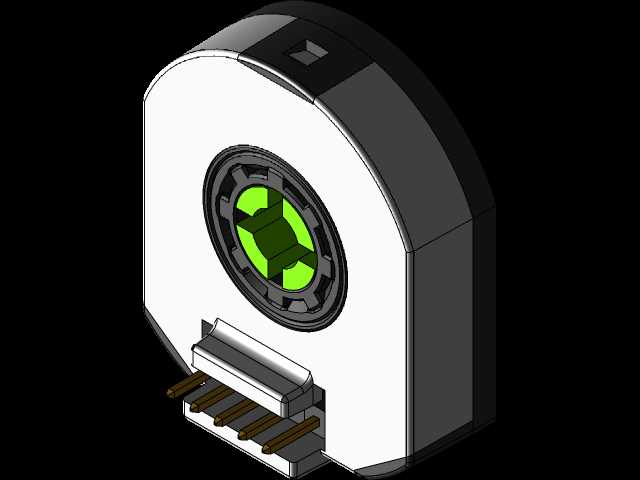

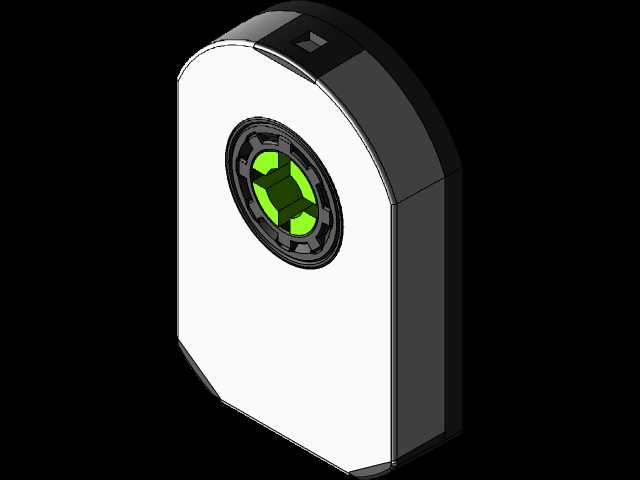

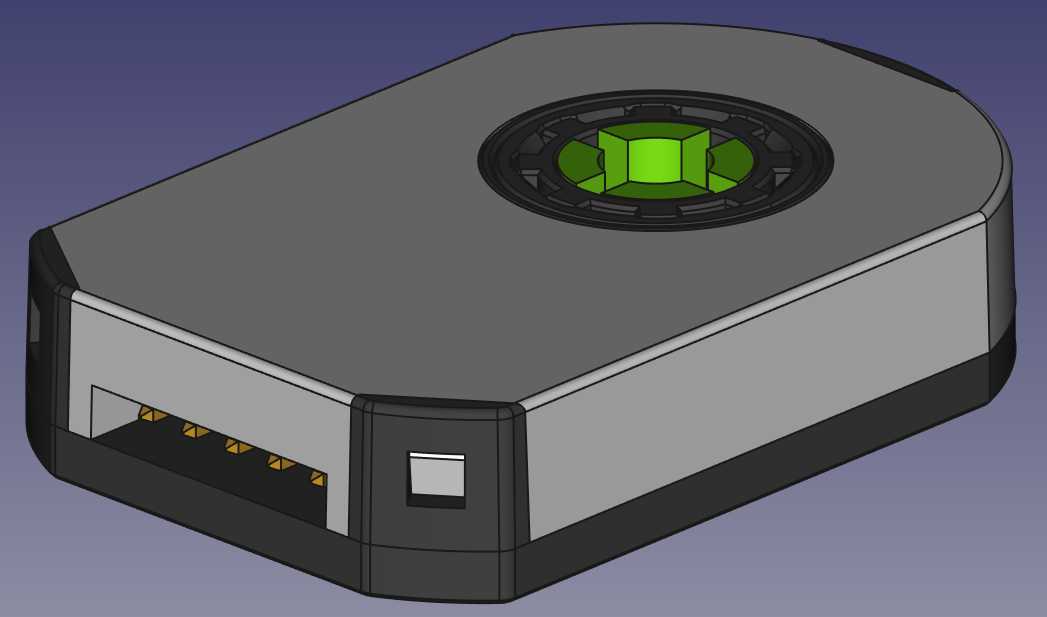

  避免给被测轴系增加额外的转动惯量负载。两款编码器的核心差异体现在出线方式上,ATM102采用侧置直插式焊盘接口,可直接焊接在设备主控PCB板上,省去外接连线的工序,适合板载集成式的设备设计;ATM103采用侧置排针输出接口,可通过排线与控制板连接,适合安装位置与控制板存在一定距离的设备布局,两种接口形式覆盖了大部分紧凑型设备的安装接线需求。设计过程中,首先要确定码盘的安装同轴度基准,编码器的检测精度直接取决于码盘与被测轴的同轴度误差,因此壳体中心的轴孔采用精密定位设计,轴孔与壳体安装基准面的垂直度公差控制在0.02mm以内,码盘固定座与轴孔采用过渡配合,确保装配后码盘不会出现径向跳动,避免输出信号出现丢脉冲、相位差超差的问题。在自动化控制系统的位置反馈回路里,旋转编码器是决定运动控制精度的核心传感部件,ATM102与ATM103这两款同系列编码器,主要面向紧凑型自动化设备的安装场景,常见于小型伺服机构、3D打印设备运动轴、桌面型数控平台、小型机器人关节的位置与转速检测环节,能够将轴系的旋转角位移、实时转速转化为标准电信号输出,为控制系统提供闭环反馈依据。从实际使用场景来看,这类薄型编码器的安装空间往往十分受限,很多小型设备的轴端预留安装深度不足20mm,传统厚型编码器无法适配,因此该系列产品在结构设计上优先压缩轴向尺寸,整体采用扁圆形壳体布局,主体外壳采用高强度工程塑料注塑成型,兼顾绝缘性能与结构强度,同时有效控制整体重量,

  壳体的侧边设置有定位卡扣结构,安装时可直接卡入设备预设的安装槽内,不需要额外设计复杂的固定压块,能够大幅提升装配效率,卡扣的配合公差经过反复校核,既保证安装后不会出现松动移位,又能在设备维护时方便拆卸,不会损坏壳体结构。从安装边界尺寸来看,该系列编码器的主体外径控制在36mm左右,轴向总厚度不超过12mm,属于超薄型编码器范畴,安装时需要在轴端预留直径38mm、深度13mm的安装空间,轴孔适配直径6mm的被测输出轴,轴伸插入深度控制在8mm即可满足定位要求,不会出现轴端顶到编码器内部码盘的问题。输出接口的引脚定义遵循行业通用标准,依次为电源正、电源地、A相输出、B相输出、Z相输出,不同型号的引脚间距统一为2.54mm,

  兼容标准的排线接插件与板载焊盘尺寸,设计设备电路时不需要额外定制接插件,能够降低物料采购成本。在结构细节处理上,编码器的壳体接缝处采用凹凸槽止口设计,装配后能够达到基本的防尘效果,避免车间环境中的金属碎屑、粉尘进入壳体内部遮挡码盘光栅,导致检测信号异常;壳体内部的光电发射与接收元件采用对称布局,确保码盘旋转时光电元件的受光量均匀,输出的方波信号占空比稳定在50%±10%的合格范围内,A、B两相的相位差保持在90°±15°,满足常规运动控制的信号采集要求。针对不同的安装工况,编码器的外壳侧面预留了可选的螺丝孔位,对于振动较大的设备安装场景,可以通过M2小螺丝将编码器额外固定在安装支架上,避免长期振动导致卡扣松脱;

  而对于振动较小的桌面型设备,仅靠侧边卡扣即可完成可靠固定,不需要额外打螺丝,进一步压缩装配工时。在转动部件的设计上,码盘固定座与壳体之间采用非接触式设计,不存在机械摩擦部件,因此编码器的理论使用寿命很长,只要避免超过轴向与径向的负载上限,长期运行也不会出现机械磨损导致的精度下降问题。被测轴与编码器轴孔的配合建议采用间隙配合,公差带选择H7/h6即可,既保证装配方便,又不会因为配合间隙过大导致同轴度超差,安装时不要敲击编码器主体,避免内部光电元件出现移位损坏。这类编码器的输出信号为开路输出形式,实际使用时需要在控制板侧加上拉电阻,上拉电阻的阻值根据供电电压选择,5V供电时推荐采用1kΩ电阻,能够保证输出信号的电平幅值符合主控芯片的IO口采集要求,避免出现信号幅值不足导致的采集错误。
