CompactRIO系统数字模拟输入采集卡结构

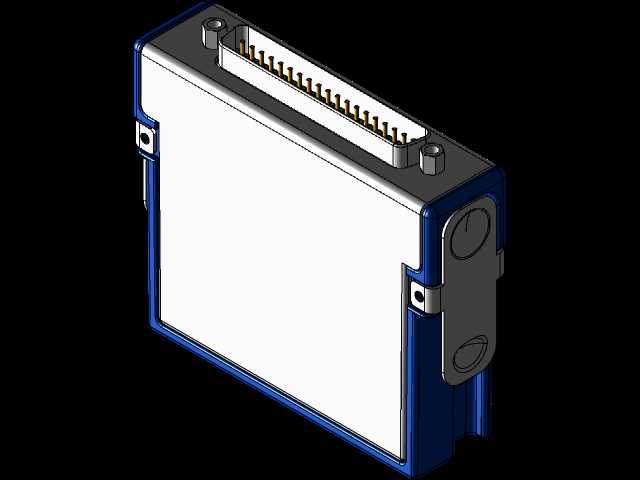

　　在工业测控、实验室数据采集、嵌入式控制系统搭建的场景中，这类CompactRIO配套的输入卡是核心的信号接入部件，负责将现场各类传感器输出的数字量、模拟量信号转换为控制器可识别处理的电信号，完成从现场感知层到控制层的信号链路打通。做这类板卡的三维结构设计，首先要考虑的是和CRIO机箱槽位的匹配性，毕竟这类模块化测控系统的板卡都是插箱式安装，两侧的蓝色边框部分其实是导向与锁紧结构，插入机箱槽位时，边框上的圆形定位柱会先卡入机箱导轨的定位槽，顺着导轨推到底后，前端的锁紧件会和机箱卡槽咬合，避免设备运行过程中受振动影响出现松脱、接触不良的问题，这一点在工业现场有振动源的工况下尤为重要，比如产线旁的测控柜、车载测试系统里，板卡连接的可靠性直接决定整个测试系统能不能稳定运行。

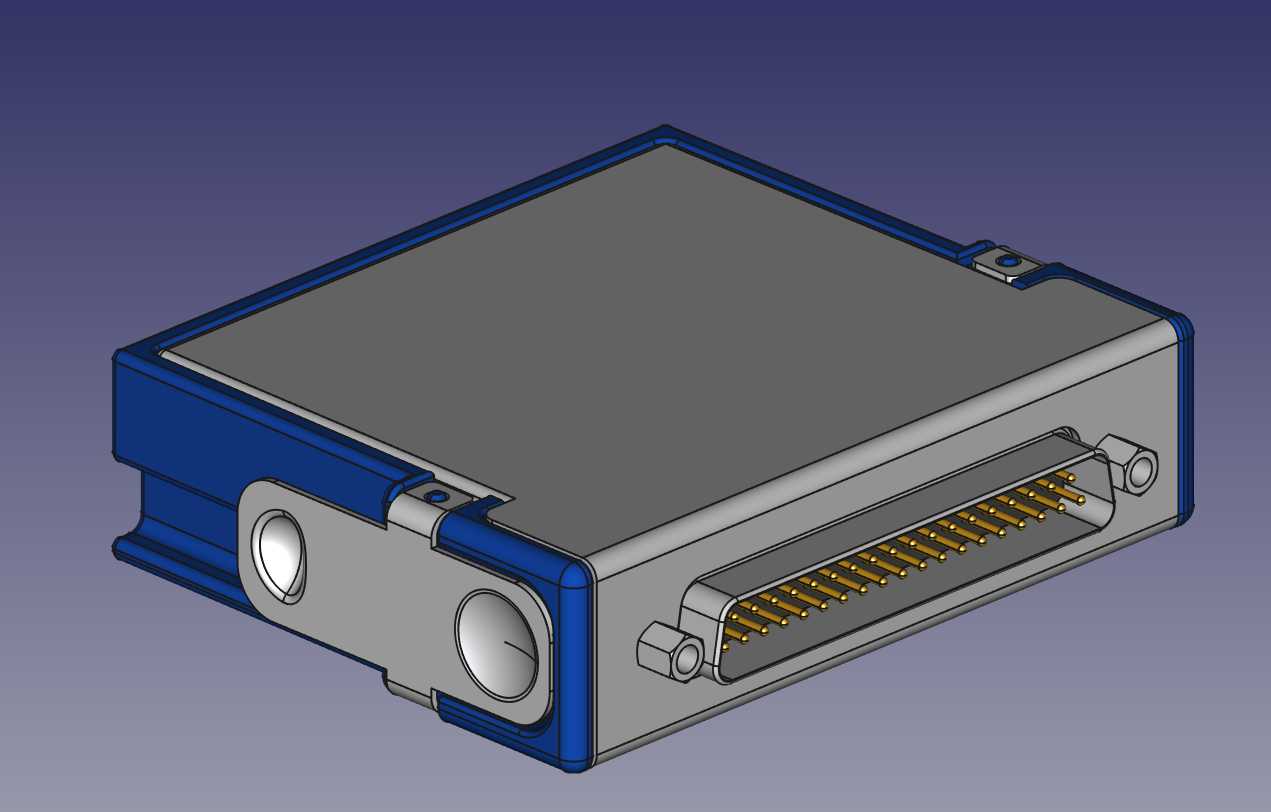

　　板卡前端的高密度连接器是信号传输的核心接口，针脚排布严格遵循NI CRIO系统的接口规范，每一个针脚对应不同的信号通道，做结构设计时要保证连接器的安装平面度，针脚伸出长度的公差控制在±0.1mm以内，不然插合的时候容易出现针脚弯折、接触电阻过大的问题，轻则信号采集出现偏差，重则直接烧毁通道。板卡的上盖采用金属屏蔽材质，一方面是给内部的PCB板提供物理防护，避免现场安装、维护过程中磕碰损坏板上的贴片元件，另一方面是实现电磁屏蔽，工业现场往往有变频器、伺服电机这类强电磁干扰源，金属外壳可以隔绝大部分空间电磁辐射，保证微弱的模拟信号采集不会被干扰，不会出现信号跳变、采集值失真的情况。

　　从安装边界来看，这类板卡的宽度完全匹配CRIO机箱的单槽位宽度，插入机箱后不会占用相邻槽位的空间，方便用户根据需求搭配不同功能的板卡，比如数字输入、模拟输出、通讯模块等，实现多槽位的灵活组合。板卡两侧的固定结构除了导向锁紧，还预留了接地触点，插入机箱后可以和机箱的接地端可靠连通，将外壳上的感应静电、干扰电流直接导走，进一步提升信号采集的稳定性。设计过程中还要考虑板卡内部的元件布局空间，上盖和PCB板之间预留足够的安全间隙，避免高度较高的电容、接插件和上盖发生接触造成短路，同时外壳的边角都做了圆角处理，安装插拔的时候不会划伤操作人员的手部，也不会刮坏机箱内部的连接线束。

　　实际应用中，这类输入卡可以接入温度传感器、压力传感器、接近开关、编码器等多种现场器件，在高校实验室的教学实验台、工业产线的状态监测系统、重型装备的车载测试平台里都有广泛使用，做三维建模的时候，每一个安装孔位、卡扣结构、连接器的位置都要和实物完全一致，这样工程师在做整个测控系统的柜体布局设计时，可以直接调用模型完成装配干涉检查，提前确认板卡和机箱、线槽、接线端子的位置关系，避免实际装配的时候出现空间不足、插合不到位的问题。板卡前端的连接器旁做了加强筋结构，因为日常接线、插拔连接器的时候这个位置受力最大，加强筋可以提升接口部分的结构强度，多次插拔后也不会出现外壳开裂、连接器松动的问题，延长板卡的使用寿命。两侧的蓝色部分采用绝缘材质，和金属上盖结合的时候做了卡扣加定位柱的双重固定，不需要额外打螺丝就能实现可靠装配，后期维护拆解也更方便，不需要借助专用工具就能拆开外壳检查内部元件状态。
