插入式弹簧橡胶复合挠性联轴器结构

　　在中小型自动化输送线、桌面级数控加工设备、小型包装机械的传动链布局中，两轴对中偏差的补偿能力直接决定了传动系统的运行寿命与维护周期，这类工况往往不存在重载冲击，但对传动平稳性、装拆便捷性有较高要求，插入式弹簧橡胶复合挠性联轴器正是适配这类场景的典型轴系连接件。日常设备运维中经常遇到这类问题：伺服电机输出轴与丝杠输入端存在0.1-0.3mm的径向偏移，或是安装面加工误差带来的微小角向偏差，若采用刚性联轴器直接连接，运行过程中会持续给电机轴承、丝杠支撑轴承施加附加径向载荷，短则三五个月就会出现轴承异响、定位精度漂移的问题，严重时甚至会造成电机输出轴断裂。这款联轴器的设计思路，是在两个夹紧式轴套之间，

　　同时集成切割螺旋弹簧结构与橡胶插入块两种弹性补偿单元，区别于传统单一弹性体的梅花联轴器或膜片联轴器，两种弹性元件的形变特性形成互补：螺旋弹簧结构的金属切割件具备更高的扭转刚度，能保证扭矩传递过程中的转角精度，避免伺服传动场景下的跟随滞后问题；插入式橡胶块则具备更优的阻尼特性，可吸收电机启动、负载突变时的冲击振动，同时补偿更大范围的径向与角向偏差。从结构细节来看，两端轴套采用开口夹紧式设计，通过侧面的内六角锁紧螺钉实现轴与轴套的无键抱紧连接，这种安装方式不需要在轴端加工键槽，降低了配套轴件的加工成本，同时装拆时不需要移动两端的动力端与负载端设备，只需要松开锁紧螺钉、抽出中间的弹性元件即可完成维护更换，适配设备紧凑安装空间下的运维需求。

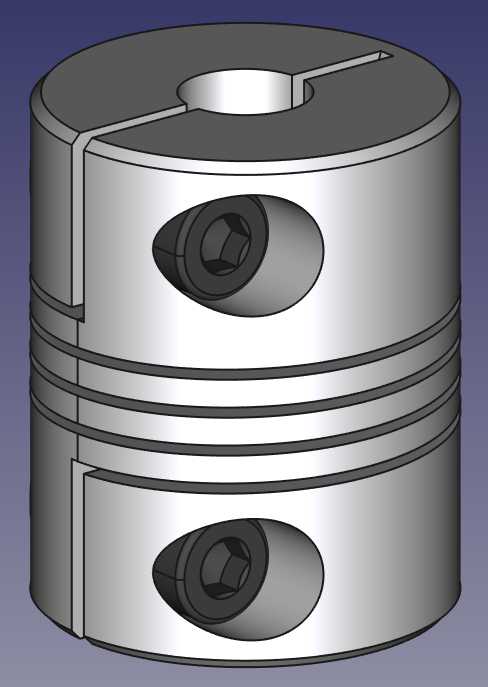

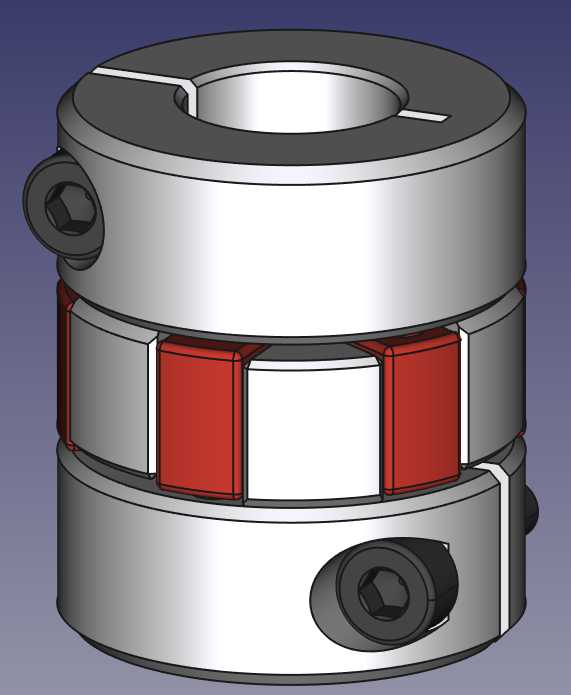

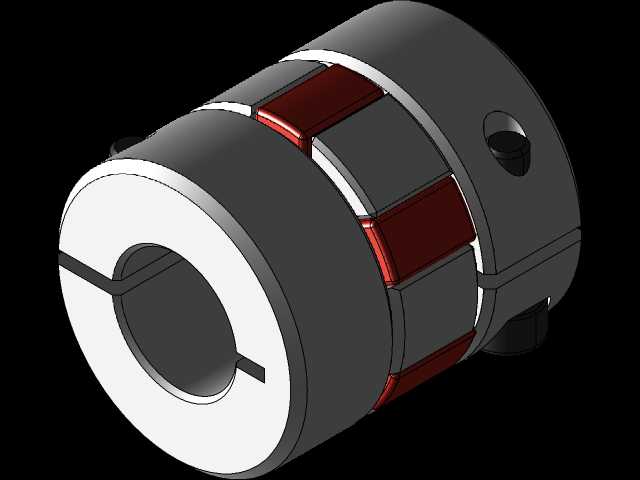

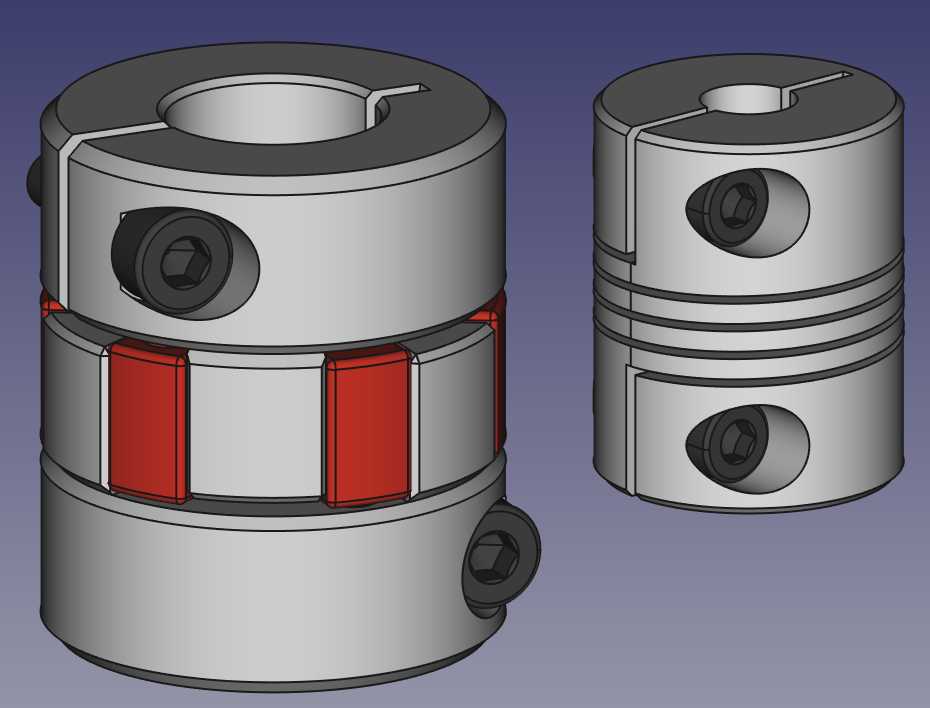

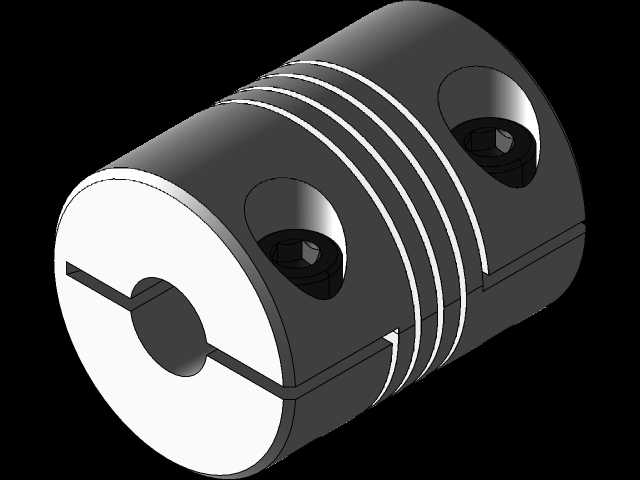

　　中间的弹性单元分为两种结构形式，一种是在轴套对接端加工出螺旋切割的金属弹簧段，金属段与轴套为一体化加工，不存在装配间隙，扭转回差极小，适合对传动精度要求较高的数控进给、精密检测设备传动场景；另一种是在两个轴套的对接端面加工出均匀分布的卡槽，将矩形橡胶块插入卡槽中形成弹性连接，橡胶块的形变空间更大，能补偿最高1°以内的角向偏差与0.5mm以内的径向偏移，适合输送线、小型风机这类对精度要求不高但振动较大的工况。设计过程中需要重点控制安装边界尺寸：轴套的外径根据传递扭矩的区间做了梯度划分，适配6mm-20mm区间的常见轴径，整体长度控制在轴径的2.5-3倍区间，避免联轴器过长带来的轴系悬臂载荷，同时轴套上的锁紧螺钉采用沉孔设计，

　　螺钉头完全沉入轴套外圆以内，防止高速旋转时螺钉头搅动空气带来的风阻与噪声，也避免运行过程中螺钉与周边防护结构发生刮碰。在选型匹配时，需要先核算传动系统的额定扭矩，预留1.5-2倍的安全系数，同时测量实际安装场景下两轴的径向、角向、轴向偏差值，根据偏差大小选择对应弹性结构的联轴器：偏差小于0.2mm、精度要求高的场景选用螺旋弹簧结构，偏差较大、存在冲击负载的场景选用橡胶插入式结构。实际装配时要注意，夹紧螺钉的锁紧扭矩需要符合对应螺钉规格的力矩要求，避免锁紧力不足造成轴与轴套打滑，或是锁紧力过大造成轴套变形夹伤输出轴；两轴的插入深度要控制在轴套长度的80%左右，预留少量的轴向窜动空间，避免设备运行过程中热胀冷缩带来的轴向顶推载荷。这类联轴器的应用场景还覆盖了小型3D打印设备、桌面级雕刻机、实验室小型搅拌装置等民用与轻工机械领域，相比传统的凸缘刚性联轴器，它的减振特性能有效降低设备运行时的噪声，相比传统的梅花弹性联轴器，它的可选弹性结构形式更多，能覆盖从精密传动到通用动力传输的不同需求，且弹性元件的更换不需要完全拆分两端轴系，大幅降低了设备后期的维护工时。建模过程中对弹性元件的配合间隙做了精准设定，橡胶块与卡槽之间采用小间隙配合，既保证安装时能顺利插入，又避免间隙过大带来的传动回差；螺旋弹簧段的切割宽度根据材料的弹性模量做了优化，既保证足够的形变补偿能力，又避免扭转刚度过低造成的传动滞后。
