100脉冲手摇式旋转编码器结构设计

　　这款手摇脉冲编码器是数控设备操作端的核心手动输入部件，日常在立式加工中心、数控车床、线切割设备、半自动磨床的操作面板上都能见到它的身影，一线操机人员在对刀、单步微调坐标轴位置、修正加工余量的时候，完全依赖这类部件输出精准的脉冲信号，来控制伺服轴的微米级进给，相比按键式的点动输入，手摇操作的手感反馈更直接，进给速率的把控完全由操作人员的摇转速度决定，能有效避免快速点动带来的撞刀、过切风险。

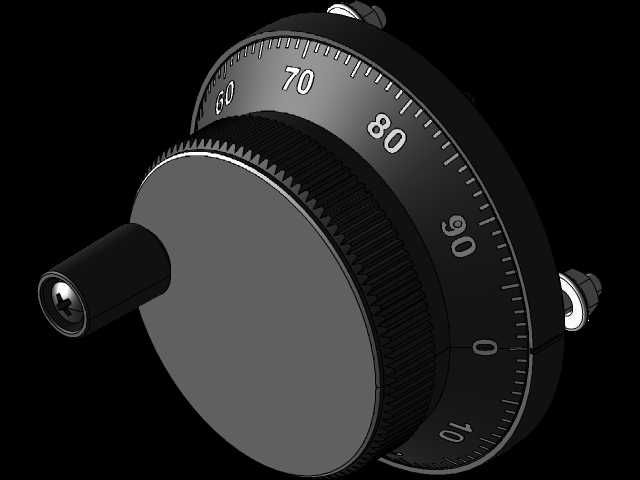

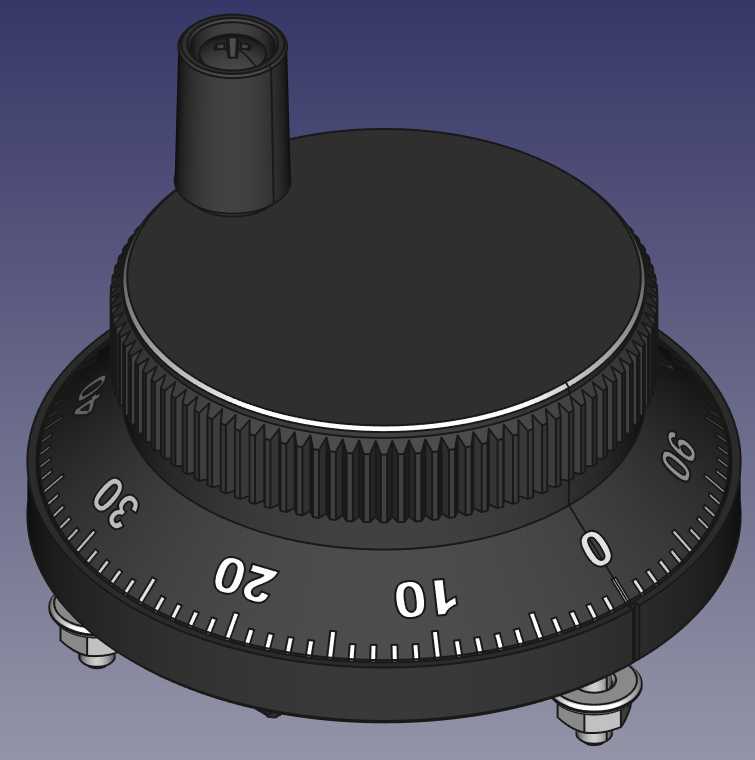

　　从结构设计逻辑来看，这款产品采用大直径圆盘式手轮主体，外圈做了整周的滚花防滑纹理，滚花的齿距和齿深经过适配，戴劳保手套操作时也不会出现打滑脱手的情况，手轮盘面印刷了0-100的刻度标识，每一个小刻度对应1个脉冲输出，整圈转动刚好输出100个脉冲，和设备端的脉冲当量匹配后，可实现0.001mm、0.01mm、0.1mm三档进给倍率的切换，完全覆盖从精对刀到粗移轴的操作需求。手轮顶部的凸起轴套是内部码盘的安装定位结构，内部预留了光电发射管、接收板、光栅码盘的安装空间，码盘的定位同轴度公差控制在0.02mm以内，避免转动时出现脉冲丢步、计数偏差的问题。

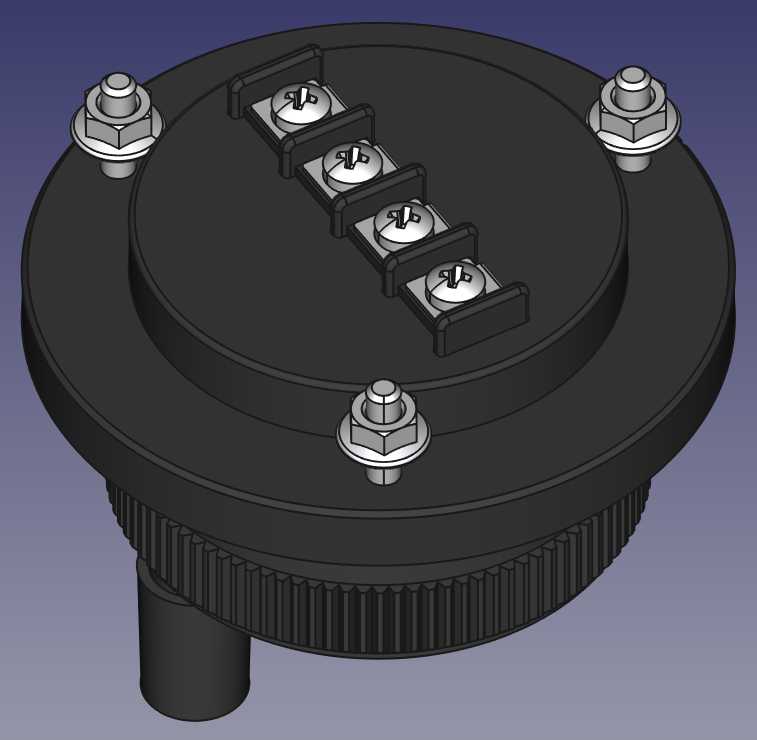

　　安装边界上，手轮底部采用两个对称布置的螺栓安装脚，安装孔的孔距适配市面上主流操作面板的开孔尺寸，安装时直接从面板正面嵌入，底部用螺母锁紧即可，不需要额外设计定制安装支架，手轮整体的厚度控制在合理范围，不会突出面板过多，避免操作时误碰。接线端从底部轴套旁引出，预留了足够的走线空间，适配屏蔽线缆的走线弯曲半径，不会出现线缆弯折断裂的隐患。

　　设计过程中特意做了操作阻尼的适配，手轮转动的阻尼力矩均匀，不会出现转起来过松导致的惯性过冲，也不会因为阻尼过大导致长时间操作手腕酸痛，刻度盘的数字采用凹印填漆工艺，长期摩擦接触也不会出现标识磨损脱落的问题，外圈的金属包边既提升了整体结构强度，也能在日常磕碰中保护内部的码盘结构不受外力冲击损坏。

　　在实际设备适配场景中，这类手轮编码器除了固定安装在设备操作面板上，也可以配套手持单元使用，作为外挂式手轮连接到设备IO端口，方便操作人员在设备旁近距离观察加工状态时调整轴位置，相比固定面板的手轮，外挂使用时这款产品的重量分布均匀，长时间手持操作也不会有坠手感。结构上所有的棱角位置都做了倒圆角处理，没有尖锐的毛刺边，操作时不会刮蹭操作人员的手套或者皮肤，底部的安装脚做了加强筋结构，多次拆装也不会出现断裂的问题。

　　从功能实现层面，这款编码器的输出信号为差分脉冲信号，抗干扰能力强，在车间复杂的电磁环境下也不会出现信号乱跳、误触发的情况，转动时的脉冲输出相位差稳定，设备端的计数模块可以准确识别转动方向，实现坐标轴的正向、负向进给控制，不会出现方向识别错误导致的加工事故。手轮的转动寿命设计满足工业现场的高频使用需求，内部的转动副采用自润滑轴承，长期使用也不会出现卡顿、阻尼变化的问题，不需要定期加注润滑脂维护，降低设备的后期运维成本。
