PL2303芯片TypeC接口USB转TTL串口转换板

　　在嵌入式开发、工控设备调试、老旧串口外设升级的现场场景里，USB转TTL模块是工程师随身工具包中出场率极高的小部件，这款基于PL2303方案的转换板，针对日常调试的常见痛点做了结构层面的优化，没有沿用市面公模模块的随意布局，从安装适配、接线可靠性、接口耐用性多个维度做了细节调整。

　　从实际使用场景出发，日常调试时最常遇到的问题，一是普通模块插针布局随意，要么无法直接固定在设备预留的安装位，要么接线后杜邦线容易被外力扯松，导致调试过程中通讯中断排查半天；二是老款模块多用MiniUSB或者MicroUSB接口，反复插拔后接口容易松脱，而且和现在主流的TypeC数据线不通用，出门调试经常要多带一根专用线；三是部分模块没有预留跳帽选择位，不同目标板的TTL电平不匹配时，还要额外飞线接电平转换，十分麻烦。

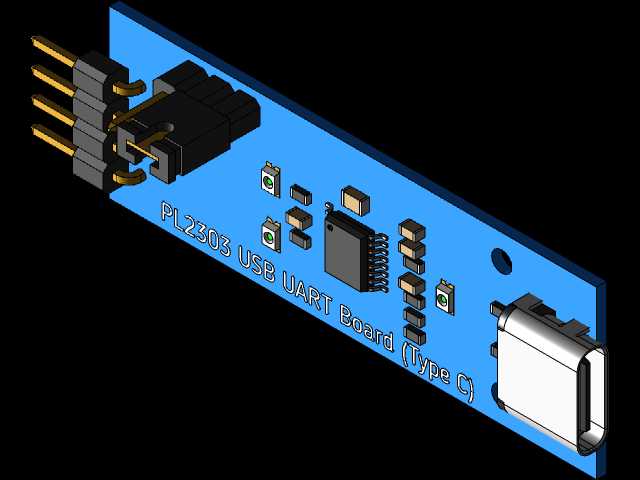

　　这款转换板的设计思路完全围绕现场调试的实际需求展开，PCB采用蓝色阻焊，板身做了圆角处理，避免尖锐边角刮伤线束或者操作人员的手部。板载TypeC母座放置在板端边缘位置，接口周围做了补焊加固处理，能承受日常反复插拔的侧向力，不会出现接口脱焊的问题，和目前主流的手机、开发板通用TypeC线完全兼容，不用额外准备专用数据线。核心的PL2303芯片放置在PCB中部位置，周围的阻容件全部按信号流向布局，电源输入端预留了滤波电容，能有效抑制电脑USB口的电源纹波，避免通讯过程中出现乱码、丢包的问题。

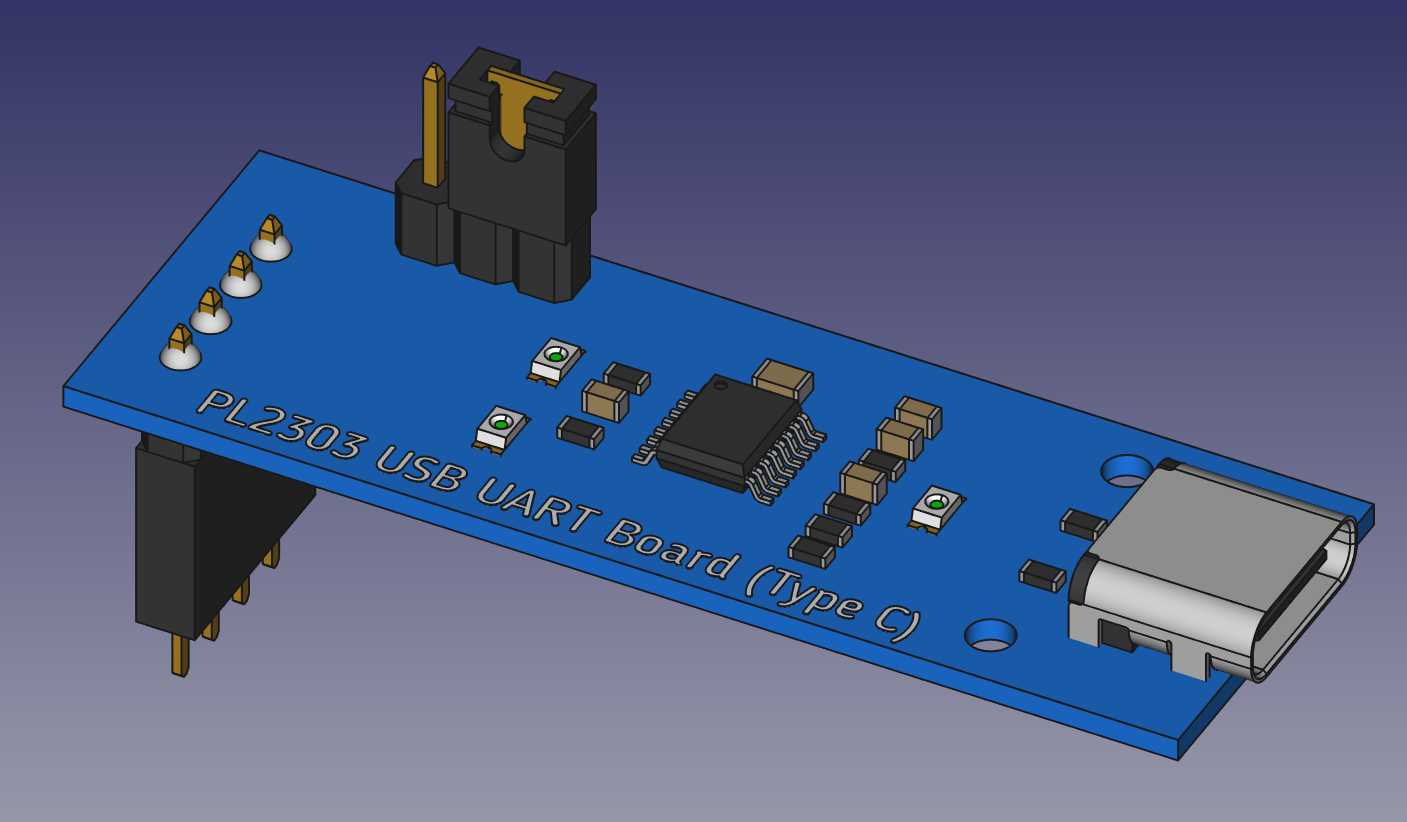

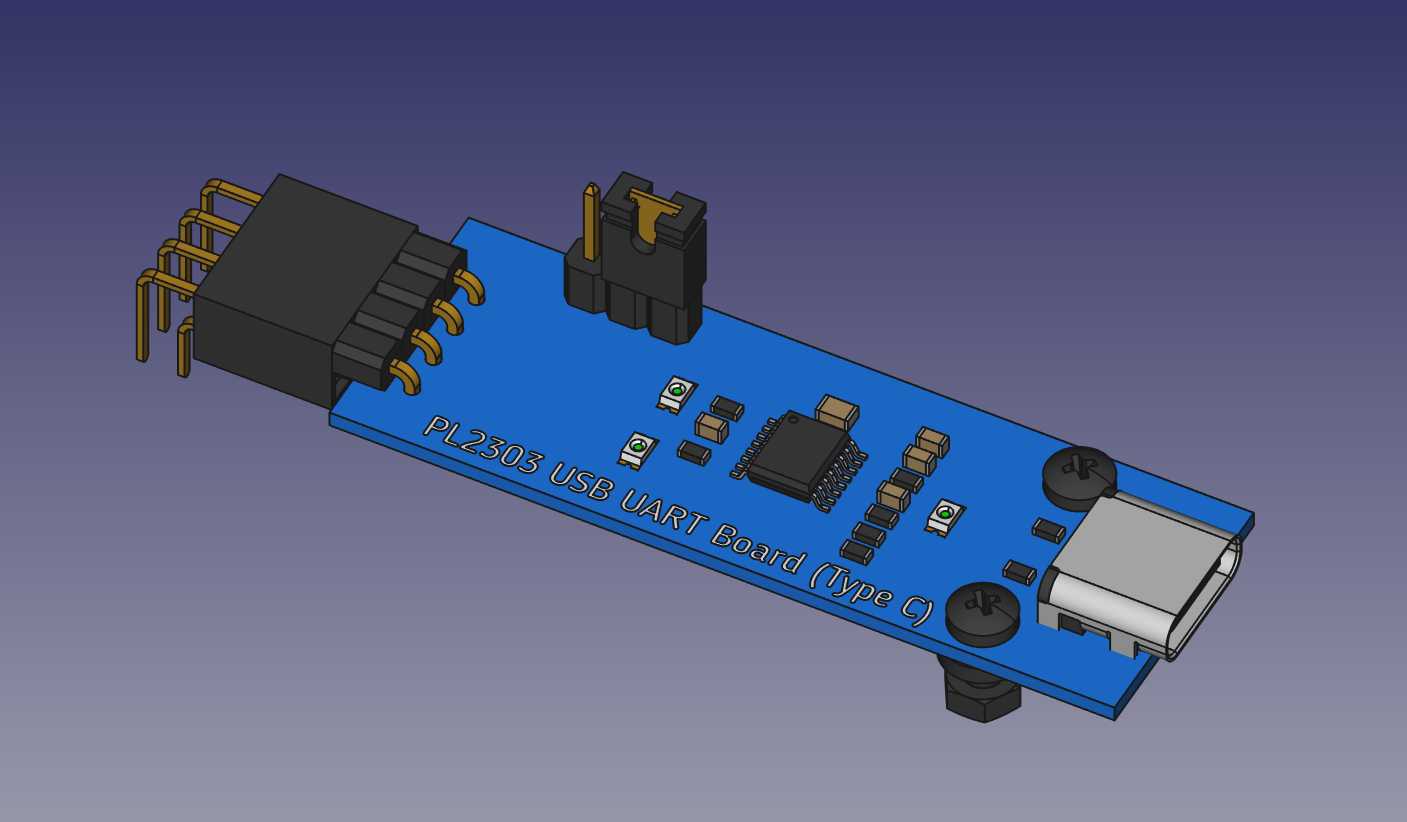

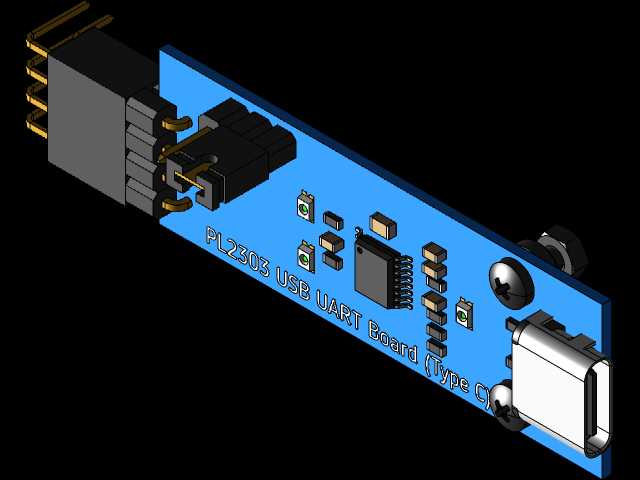

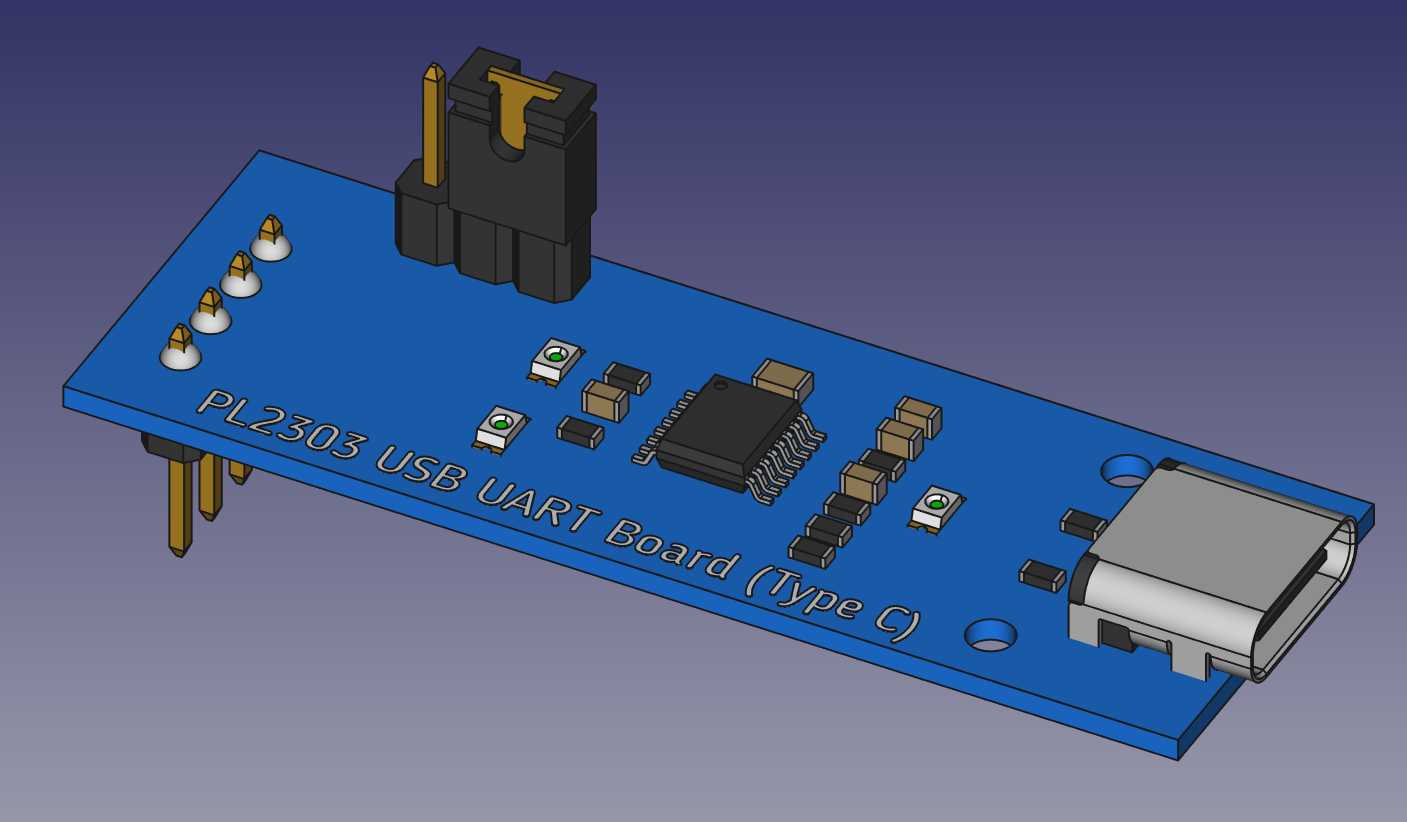

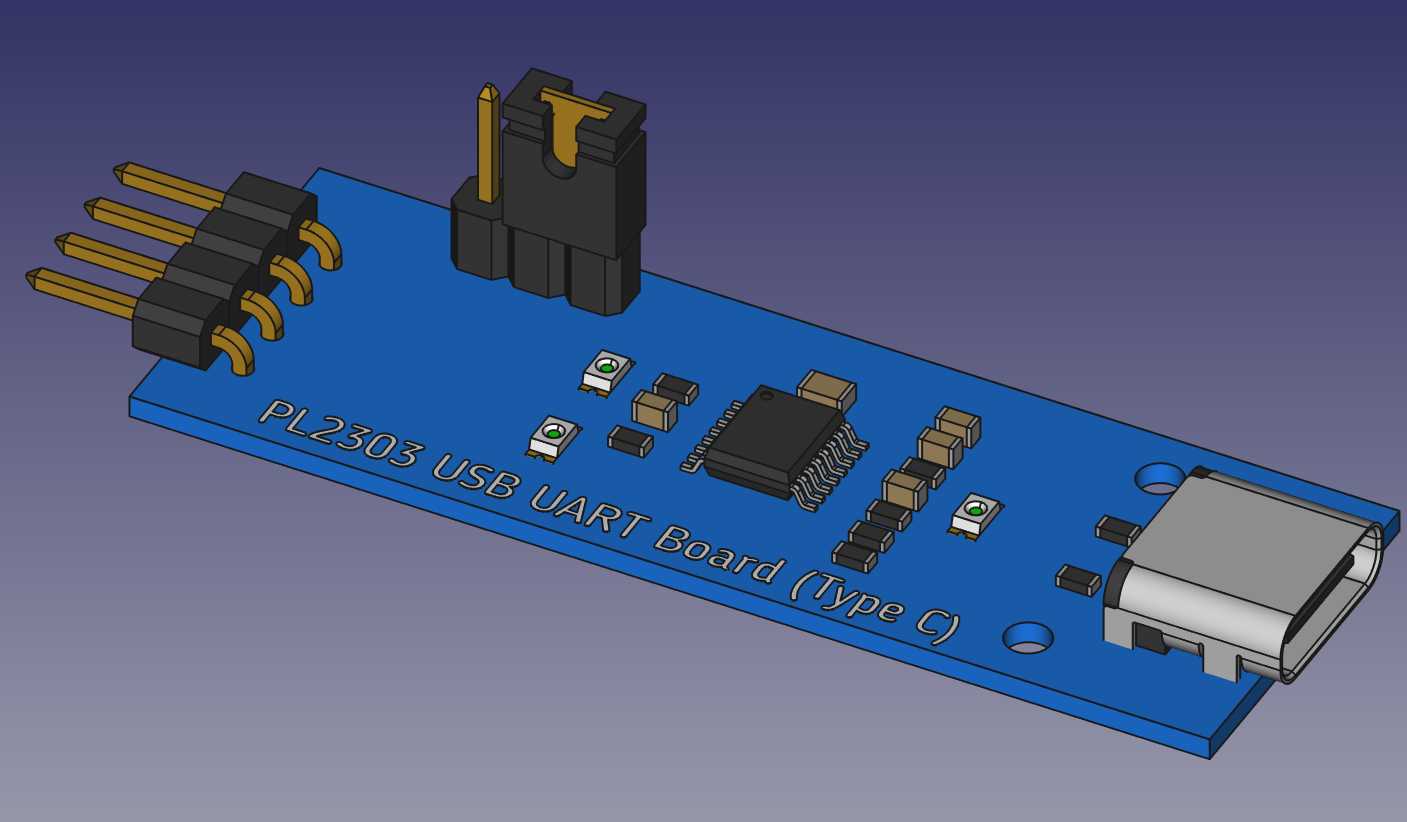

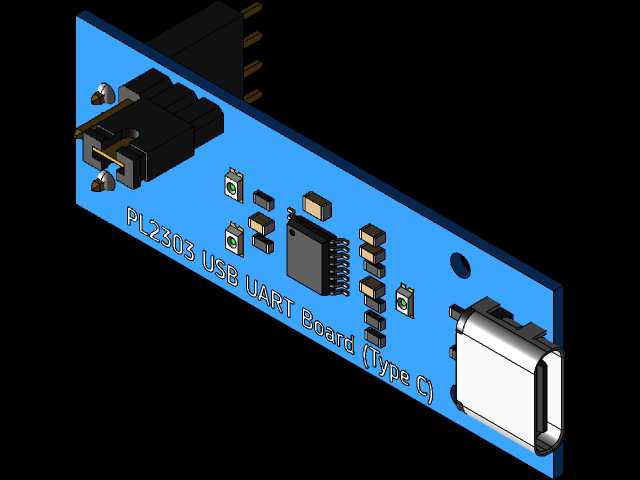

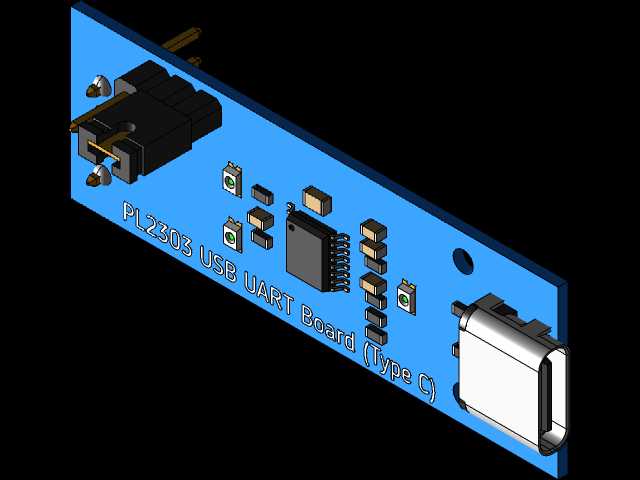

　　板上的排针布局做了双场景适配，一侧是标准的2.54mm间距直插排针，引出VCC、TXD、RXD、GND四个核心通讯引脚，排针做了镀金处理，接触电阻更小，反复插拔杜邦线也不容易氧化；另一侧预留了垂直和水平两种安装位的固定孔，既可以搭配铜柱垂直固定在设备外壳内部，作为设备内置的USB转TTL通讯接口使用，也可以通过螺丝水平固定在工装台面上，作为生产线长期使用的调试工位接口，不用每次调试都临时找胶带固定模块。板上还预留了电平选择跳帽，支持3.3V和5V两种TTL电平输出，对接3.3V的单片机开发板或者5V的老旧工控串口模块时，只需要拨动跳帽就能切换电平，不用额外外接电平转换板。

　　安装边界上，板身整体长宽控制在常用的串口模块尺寸范围内，宽度刚好适配标准的DB9串口外壳，要是需要做成带外壳的成品转接线，直接装入通用串口外壳即可，不用额外修改外壳尺寸。板上的两个固定孔间距和市面通用的USB转串口模块安装孔位完全兼容，替换旧模块时不用重新在设备面板上打孔，直接拧上原有固定螺丝就能完成替换。板载的电源指示灯和数据收发指示灯放置在板边位置，装入外壳后可以直接在外壳对应位置开透光孔，不用额外加导光柱就能直观看到模块的工作状态，电源接通时常亮，数据收发时闪烁，现场调试时不用借助万用表就能快速判断模块是否正常工作。

　　从结构可靠性来看，板上的所有贴片元件都做了居中布局，边缘预留了足够的爬电距离，在潮湿的工控车间环境下使用也不会出现引脚短路的问题。TypeC接口的金属外壳直接和PCB的保护地连通，能有效导走静电，避免热插拔时静电击穿PL2303芯片，延长模块的使用寿命。排针的焊接位置做了加大焊盘处理，就算接线时用力拉扯杜邦线，也不会把排针从PCB上扯掉，适合车间现场比较粗放的使用场景。

　　在实际设备集成场景中，这款模块既可以作为临时调试工具，给单片机开发板、传感器模块、工控板做串口调试用，也可以直接内置到设备内部，作为设备和上位机通讯的固定接口，比如老旧的串口打印机、串口传感器升级USB接口时，直接把模块内置到设备里，接好VCC、TX、RX、GND四根线就能把原有TTL串口转换成USB接口，不用修改设备原有电路，改造成本极低。模块的整体厚度控制在较薄的范围，就算是内部空间狭小的手持设备，也能轻松塞进去，不会和设备内部的其他结构件产生干涉。
