Vizic智能GPU2 4.3英寸触控液晶显示模组

　　在嵌入式人机交互、小型智能设备开发、工业控制终端的硬件选型与结构适配环节，显示模组的三维结构数据是整机结构设计阶段不可或缺的核心参考，这款4.3英寸带触控功能的智能GPU显示模组，是当前嵌入式交互场景中应用占比较高的一类显示部件。从实际应用场景来看，这类带板载智能GPU的显示模组，常被用于小型工业设备的参数显示与触控操作面板、桌面级小型智能装置的交互界面、开源硬件开发项目的可视化输出端、教学实验平台的显示模块，相比无驱动的裸屏，它自带图形处理单元，可直接完成基础图形渲染、触控坐标解析，无需主控端承担过多的显示运算压力，能大幅降低主控芯片的选型门槛，缩短嵌入式设备的开发周期。

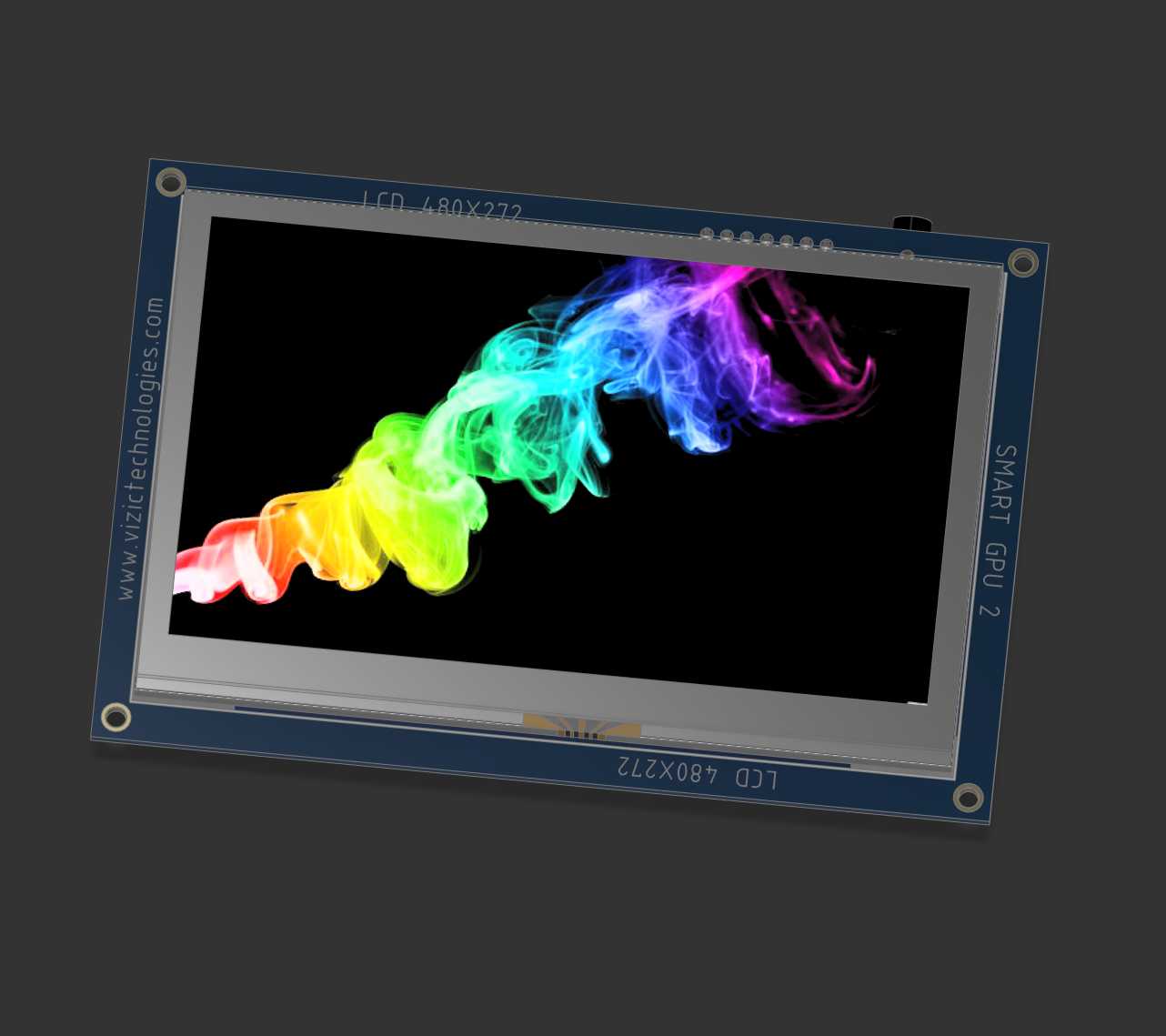

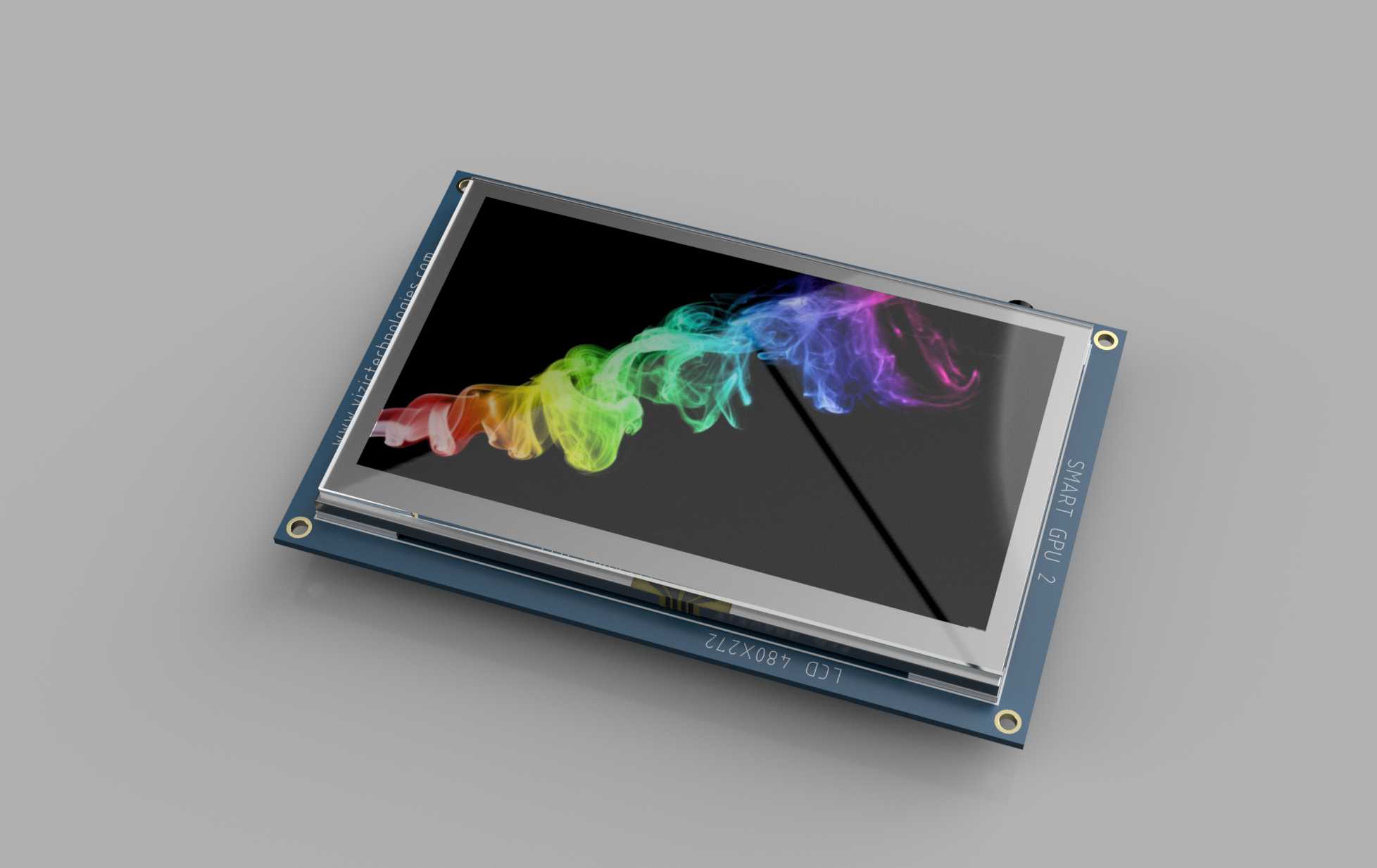

　　从产品功能特性来看，该模组集成了4.3英寸TFT液晶显示层、电阻式触控感应层、板载智能GPU处理电路、背光驱动电路以及固定安装结构，显示分辨率为480×272，可满足常规参数显示、简单图形交互、操作按钮触控的使用需求；板载的智能GPU可独立完成线段绘制、区域填充、图片解码、触控信号预处理等工作，主控设备仅需通过通用串口发送简单指令即可完成界面更新，无需传输完整的帧缓存数据，对通讯带宽的要求更低，适配绝大多数8位、32位嵌入式主控芯片。

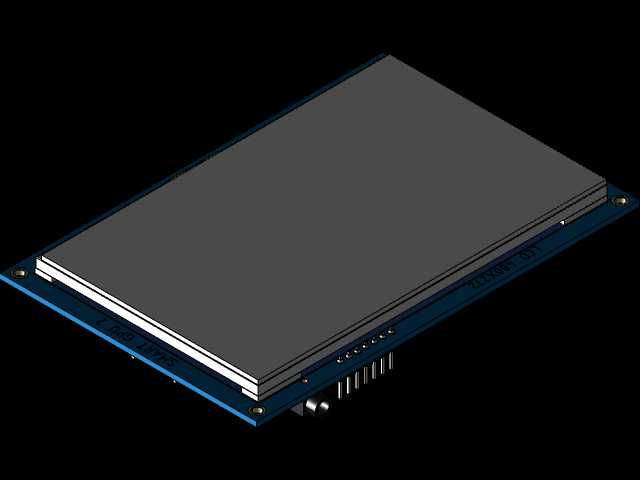

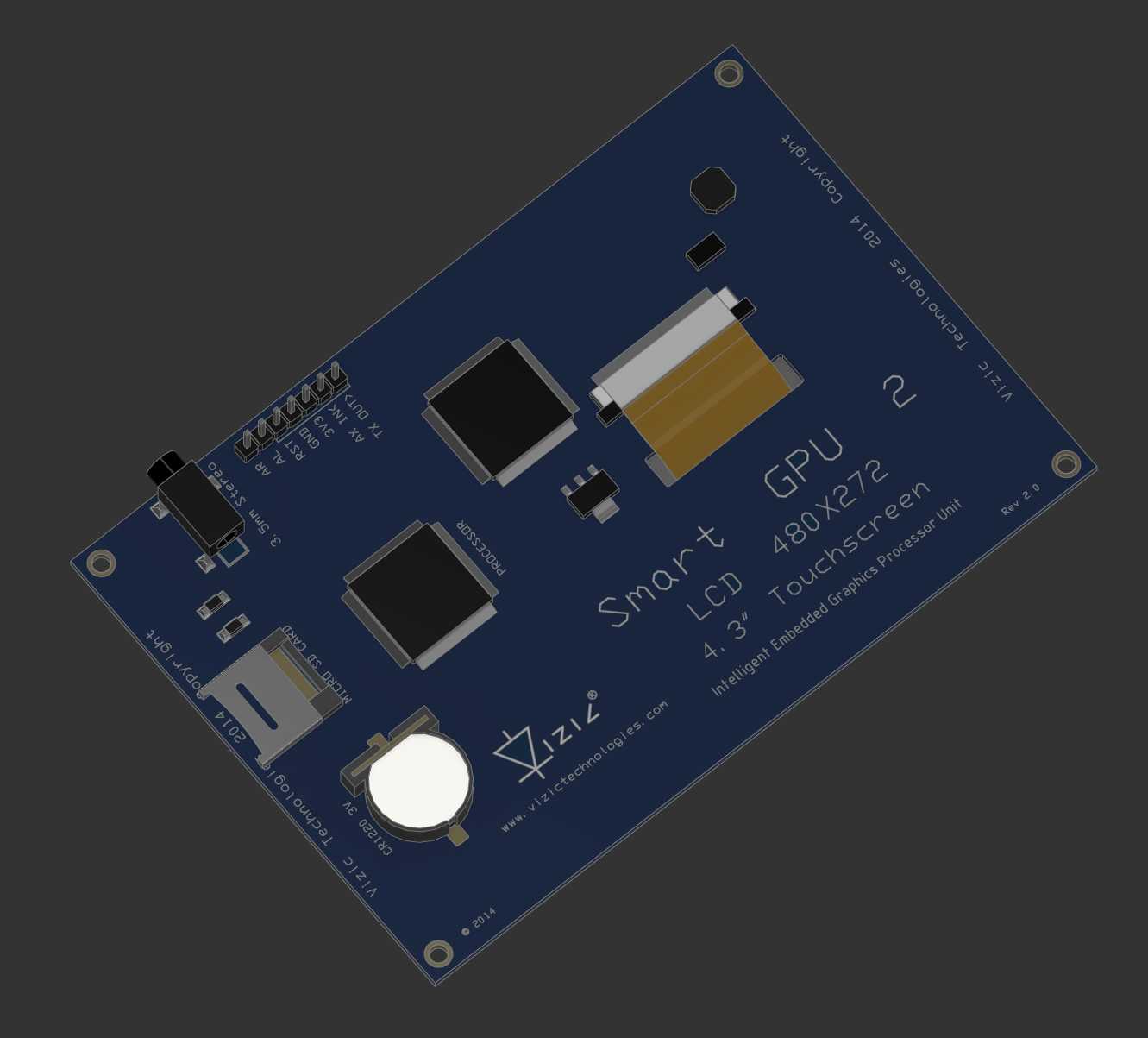

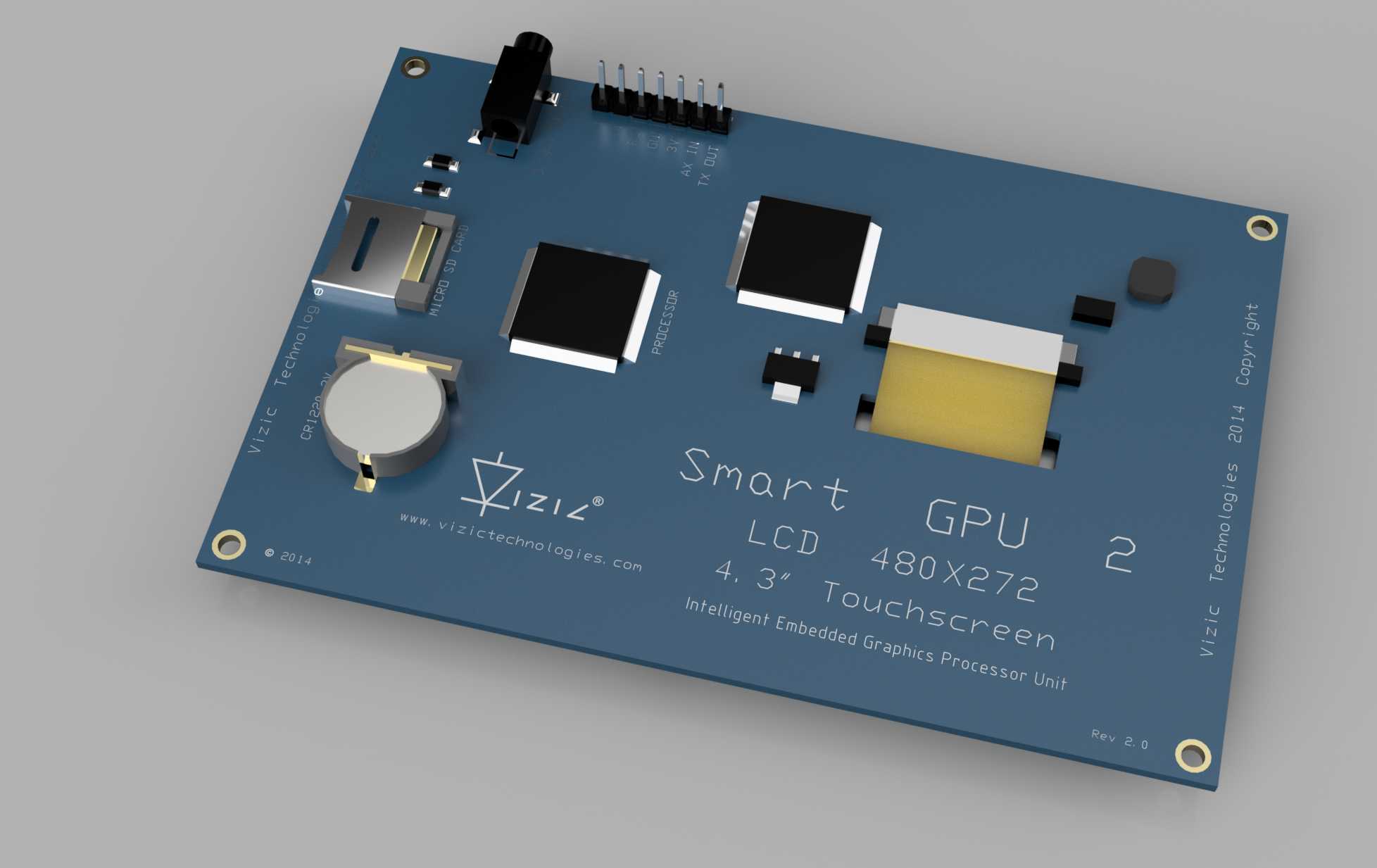

　　从结构设计思路来看，该模组采用板屏一体化叠层设计，最上层为触控感应面板，中间层为液晶显示玻璃与背光模组，底层为PCB驱动电路板，四层结构通过定位卡扣与耐高温双面胶完成叠层固定，整体结构紧凑，无多余的外凸结构；PCB板采用四角安装孔设计，安装孔为金属化过孔，既可以通过铜柱完成悬空固定，也可以通过螺丝直接锁附在设备壳体的安装柱上，安装公差控制在±0.1mm范围内，可适配绝大多数小型设备的内部安装空间。

　　从外形尺寸与安装边界来看，该模组整体外形为矩形，PCB板长宽尺寸略大于液晶显示区域，四角做了小圆角处理，避免安装时刮伤设备内部的走线；四个安装孔的中心距严格匹配行业通用的4.3寸屏安装规范，孔位直径适配M2规格的固定螺丝，安装时需注意在屏幕显示区域与设备面板之间预留0.3mm左右的缓冲间隙，避免装配压力导致液晶玻璃破损；模组的侧边引出FPC排线接口，排线出线方向位于PCB板的短边侧，结构设计时需在对应位置预留排线弯折空间，弯折半径不小于5mm，避免排线内部铜箔断裂导致显示或触控功能失效；背光驱动电路位于PCB板的背面，工作时会产生少量热量，结构设计时需避免在该区域紧贴密闭的隔热壳体，预留少量散热间隙即可保证长期工作的稳定性。

　　在做整机结构适配时，还需要注意屏幕可视区域的开口尺寸，设备面板的开口需比液晶可视区域单边大0.2mm，既可以保证显示区域无遮挡，也能避免装配公差导致的面板与屏幕边缘硬接触；触控面板的表面为硬质PET材质，装配时不能在触控区域施加局部集中压力，否则会导致触控感应层变形失效；模组的整体厚度控制在较低水平，适合对安装厚度有严格要求的薄型设备设计场景，在三维建模过程中，需要准确还原叠层结构的台阶差、安装孔的沉头深度、接口的位置与突出高度，才能保证后续结构干涉检查的准确性，避免开模或打样后出现装配不匹配的问题。
