小型水下探测作业ROV结构设计方案

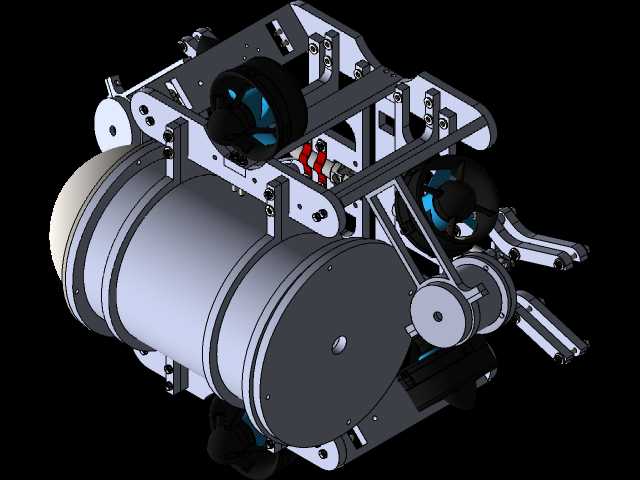

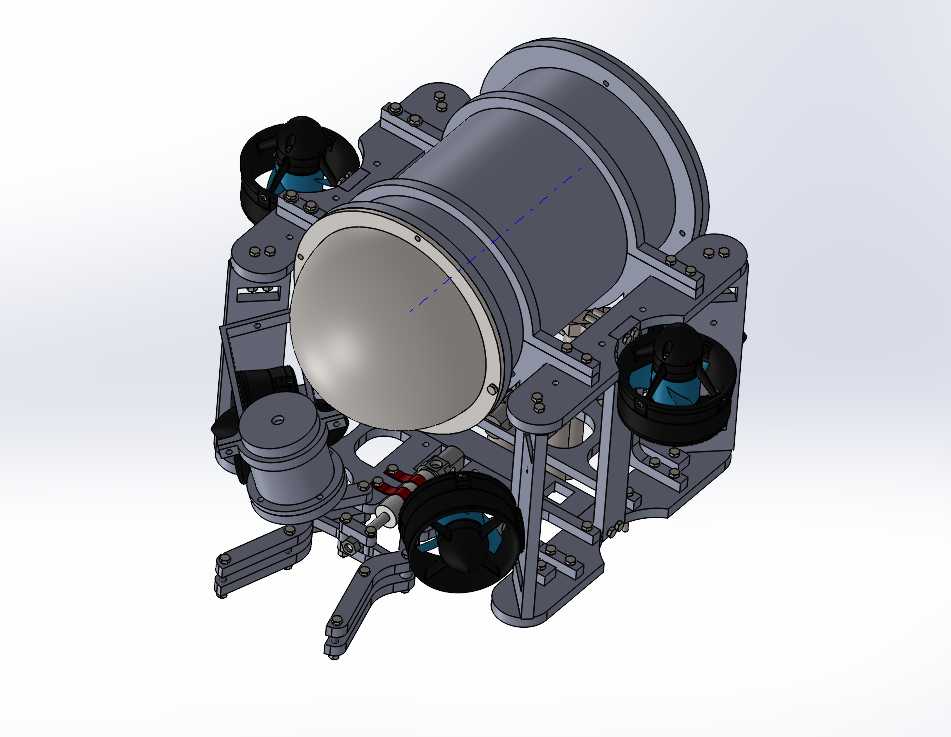

　　这款水下机器人的结构设计围绕近浅海场景的实用需求展开，整体采用开式框架承载布局，核心耐压舱段布置在框架中心位置，所有外挂功能部件均围绕耐压舱做对称式排布，最大程度抵消水下航行时的偏心力矩。从实际作业场景来看，这类小型ROV可覆盖近岸养殖区网箱巡检、水下管线外观排查、小型水工建筑水下结构检测、浅海搜救辅助探查等多种工况，无需大型母船配套支持，单人即可完成岸基投放与回收操作，适配流速不超过1.5节的近岸水域作业环境。

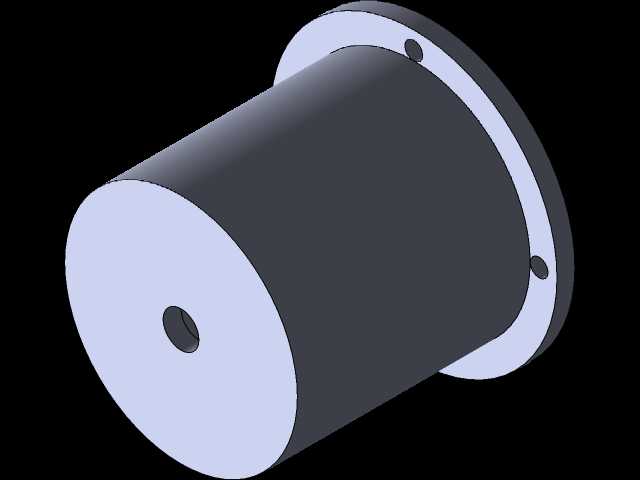

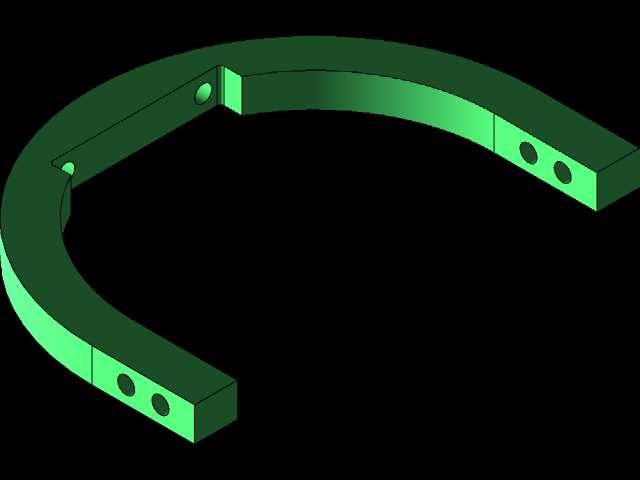

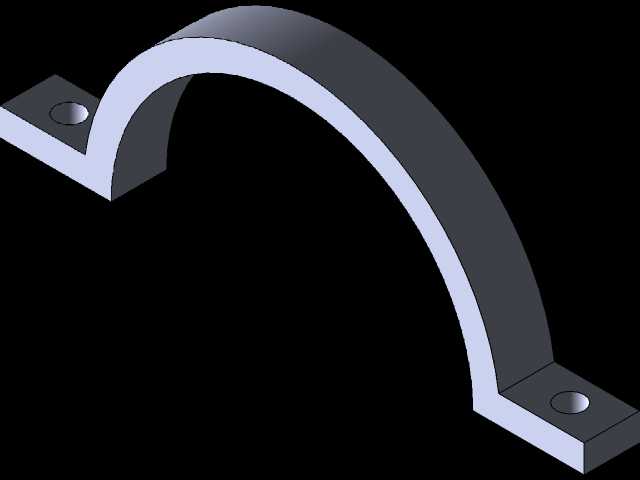

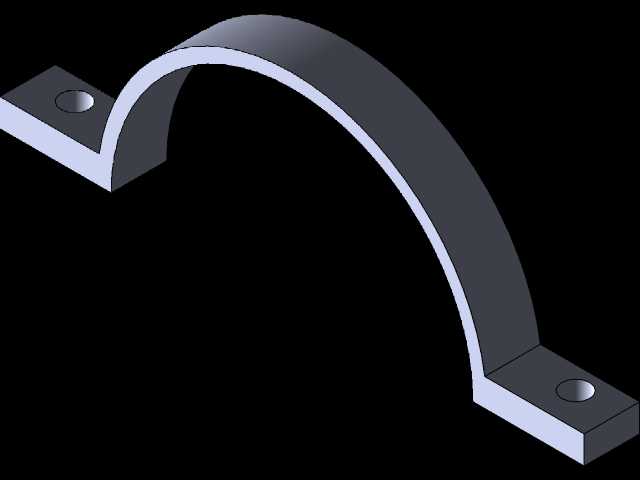

　　核心耐压舱采用圆柱加半球形前端封头的结构形式，圆柱段为设备安装主空间，可内置控制板卡、供电模块、信号传输单元，半球形封头采用透明耐压材质，可直接搭载前置视觉采集组件，无需额外设计独立的视觉舱段，减少了一处密封连接界面，降低了水下密封失效的风险。耐压舱与框架的连接采用多点径向抱箍固定方式，抱箍与舱壁之间垫有减震橡胶垫，既可以避免框架受外力冲击时直接磕碰耐压舱壁，也能缓冲推进器运行时传递到舱体的振动，保护内部电子元器件的连接可靠性。

　　推进系统采用四推进器矢量布置方案，其中两台推进器水平对称布置在框架左右两侧，负责提供前后航行与转向的动力，另外两台推进器垂直布置在框架上下层结构之间，负责提供升沉与姿态俯仰调整的动力，这种布置方式不需要复杂的矢量喷口结构，仅通过四个推进器的转速差匹配，就能完成水下三维空间内的六自由度运动控制，结构复杂度低，后期维护时单个推进器可独立拆装更换，不需要拆解整体框架。推进器本身采用导流罩一体化设计，导流罩与安装支架直接通过螺栓固定在框架的型材上，安装位置预留了5mm的调节余量，可根据实际配平需求微调推进器的轴向位置，抵消不同搭载配件带来的重心偏移。

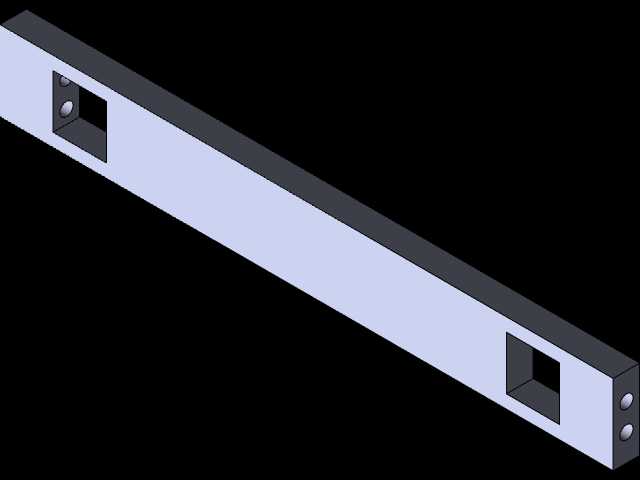

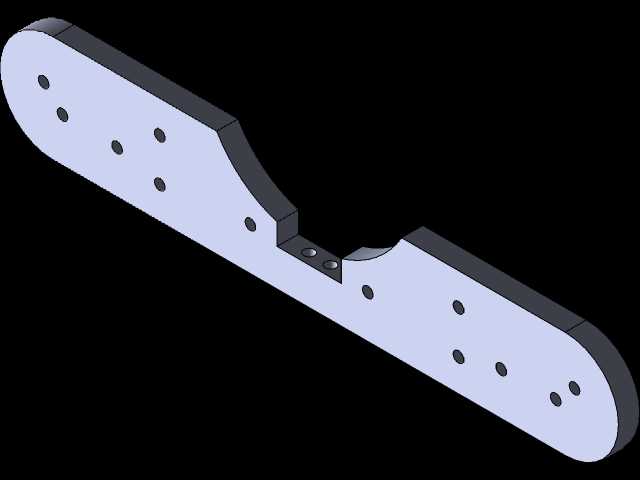

　　框架整体采用镂空式拼接结构，所有结构件均做圆角钝化处理，避免水下作业时勾挂渔网、线缆等杂物，框架下层预留了通用安装接口，可根据作业需求快速更换搭载配件：搭载机械手爪可完成小型水下异物抓取、采样作业；搭载声呐探头可完成浑浊水域的地形扫测；搭载水质传感器可完成指定水层的参数采集。从安装边界来看，整体结构最大外径控制在450mm以内，高度不超过350mm，可顺利通过常规直径500mm的管道口、涵洞入口，适配狭小空间的探查需求；框架底部设计有两个突出的支撑脚，投放与回收时可直接放置在硬质地面上，避免底部搭载的传感器直接接触地面造成磕碰，支撑脚的高度预留了30mm的安全间隙，可容纳常规尺寸的下置传感器安装。

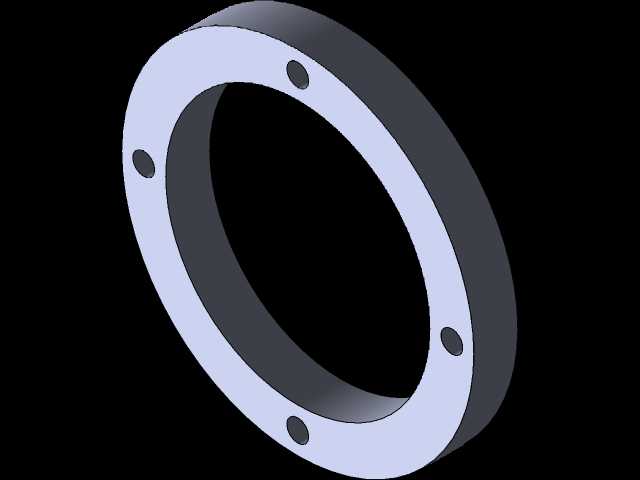

　　密封设计上，所有穿舱线缆均采用航空插头做静密封处理，舱体端盖的密封采用径向O型圈加端面密封的双密封结构，端盖锁紧采用周向均匀布置的快拆螺栓，不需要完全拧下螺栓即可完成端盖的拆装，方便后期更换内部电池、调试电路。整体结构的配重设计采用可调整式压载块，压载块通过T型槽固定在框架底部两侧，可根据搭载配件的重量增减压载块数量，精准调整整机的浮力与重心位置，保证ROV在水中处于微正浮状态，即使动力系统意外断电，也能缓慢上浮至水面，避免设备沉底丢失。

　　从结构强度角度考虑，框架型材选用高强度耐腐蚀铝合金材质，所有连接位置均设计有加强筋，在保证整体结构刚度的前提下尽可能镂空减重，整机空气中重量控制在12kg以内，单人即可完成搬运操作；所有外露金属件均做硬质阳极氧化处理，可耐受长期海水浸泡的腐蚀环境，非金属部件选用耐海水腐蚀的工程塑料材质，避免长期水下使用出现材料老化脆裂的问题。布线设计上，所有外挂部件的线缆均沿框架内侧的走线槽布置，通过扎带固定，线缆与框架棱角接触的位置套有保护套管，避免长期振动磨损线缆外皮造成短路故障，走线槽的位置避开了推进器的转动范围，不会出现线缆被螺旋桨缠绕的风险。
