法兰式90度液压管路连接弯头结构

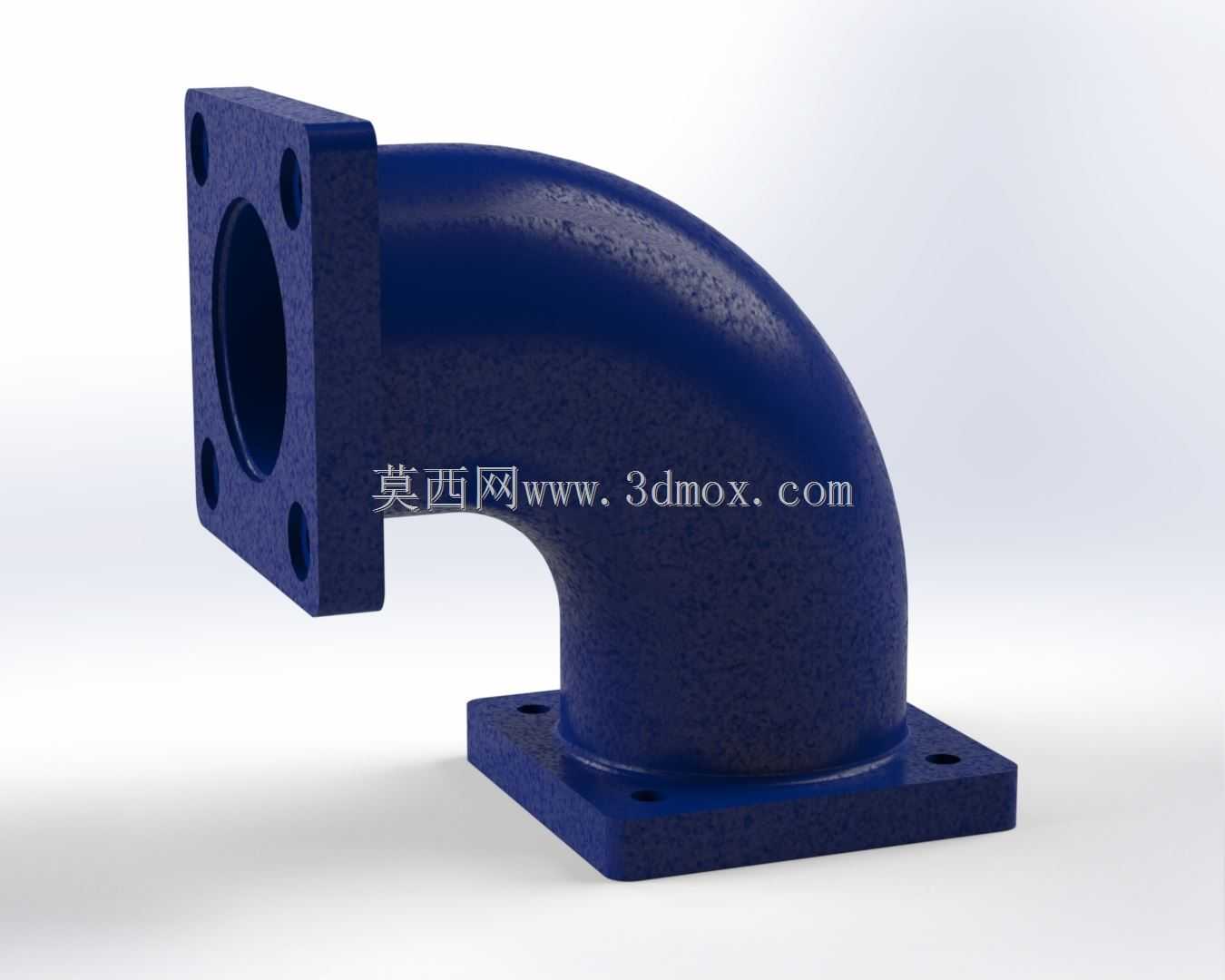

　　在液压系统的管路布设场景中，经常会遇到管路需要直角转向的安装需求，尤其是在机床液压站、工程机械液压管路、工业流体输送管线这类布局紧凑的设备内部，硬管直接弯折不仅会产生应力集中点，长期承压运行下还容易在弯折位置出现疲劳开裂，采用标准化的直角弯头接头做过渡连接，是工程现场最常用的可靠解决方案。这款双法兰连接的90度弯头，两端均采用方形法兰安装结构，法兰面预设螺栓过孔，安装时无需对管路做套丝、焊接处理，只需在对接端面对应位置匹配同规格法兰，加装密封垫后穿入螺栓均匀锁紧即可完成固定，相比螺纹连接的弯头，法兰式结构的承压能力更强，抗管路振动松脱的表现更优，适合在中高压液压回路、大管径流体输送管线中使用。从结构设计的角度看，

　　弯头的流道采用等径圆弧过渡设计，转弯位置的内壁曲率经过优化，不存在直角折角的流道突变，流体经过时的局部阻力损失更小，不会在转弯位置形成明显的湍流区，既能降低管路运行时的流体噪声，也能减少杂质在转弯位置的沉积概率，长期运行时的管路通流稳定性更好。弯头的两个法兰端面分别朝向垂直的两个方向，安装时可以根据现场管路走向调整安装角度，法兰面的密封槽设计适配常规的O型密封圈或者非金属密封垫片，安装后可以实现端面静密封，避免高压流体从连接位置渗漏。在实际安装边界上，这款弯头的两个法兰安装面的间距、法兰螺栓孔的孔距均遵循通用液压管路的连接标准，选型时只需匹配对接管路的通径、法兰安装尺寸，即可直接替换同规格的老旧弯头配件，

　　不需要对周边管路做额外的改造加工。在不同的应用场景中，这类弯头的适配范围很广：在机床的液压控制系统中，它可以用于液压站阀组到执行油缸之间的管路转向连接，承受液压油的周期性压力冲击；在工业水处理系统中，它可以用于冷水、热水管路的直角转向，适配无腐蚀的清水介质输送；在压缩空气管路系统中，它可以用于车间压缩空气主管路到分支管路的转向连接，耐受持续的压缩空气压力；在真空系统管路中，法兰连接的密封特性也能满足真空管路的气密性要求，避免外界空气渗入真空回路影响系统真空度。设计这类接头三维模型时，需要重点关注几个核心尺寸的匹配：首先是流道的通径尺寸必须和对接管路保持一致，避免通径缩小造成管路截流；其次是法兰螺栓孔的位置度公差需要严格控制，

　　否则现场安装时会出现螺栓无法穿入的问题；另外弯头外壁的壁厚需要根据额定工作压力做核算，转弯位置的壁厚要适当加厚，抵消承压时的应力集中效应，保证长期承压运行的结构强度。弯头的外表面做了喷塑处理的结构设计，既可以提升外观的一致性，也能在普通工况下起到防锈防腐蚀的作用，适配大多数工业车间的使用环境。在管路装配时，这类弯头还可以吸收少量的管路安装偏差，当两端对接的管路存在小范围的位置偏差时，法兰连接的间隙可以通过密封垫的压缩量做微量补偿，降低现场装配的对位难度，提升管路安装的施工效率。相比焊接式的直角弯头，法兰式结构不需要现场做焊接作业，安装过程无明火，适合在有防爆要求的车间现场做管路装配，后期维护拆卸也更方便，需要清理管路或者更换配件时，只需拆开法兰螺栓即可取下弯头，不需要切割破坏原有管路结构。
