SOLIDWORKS CSWA模拟考试钣金练习模型

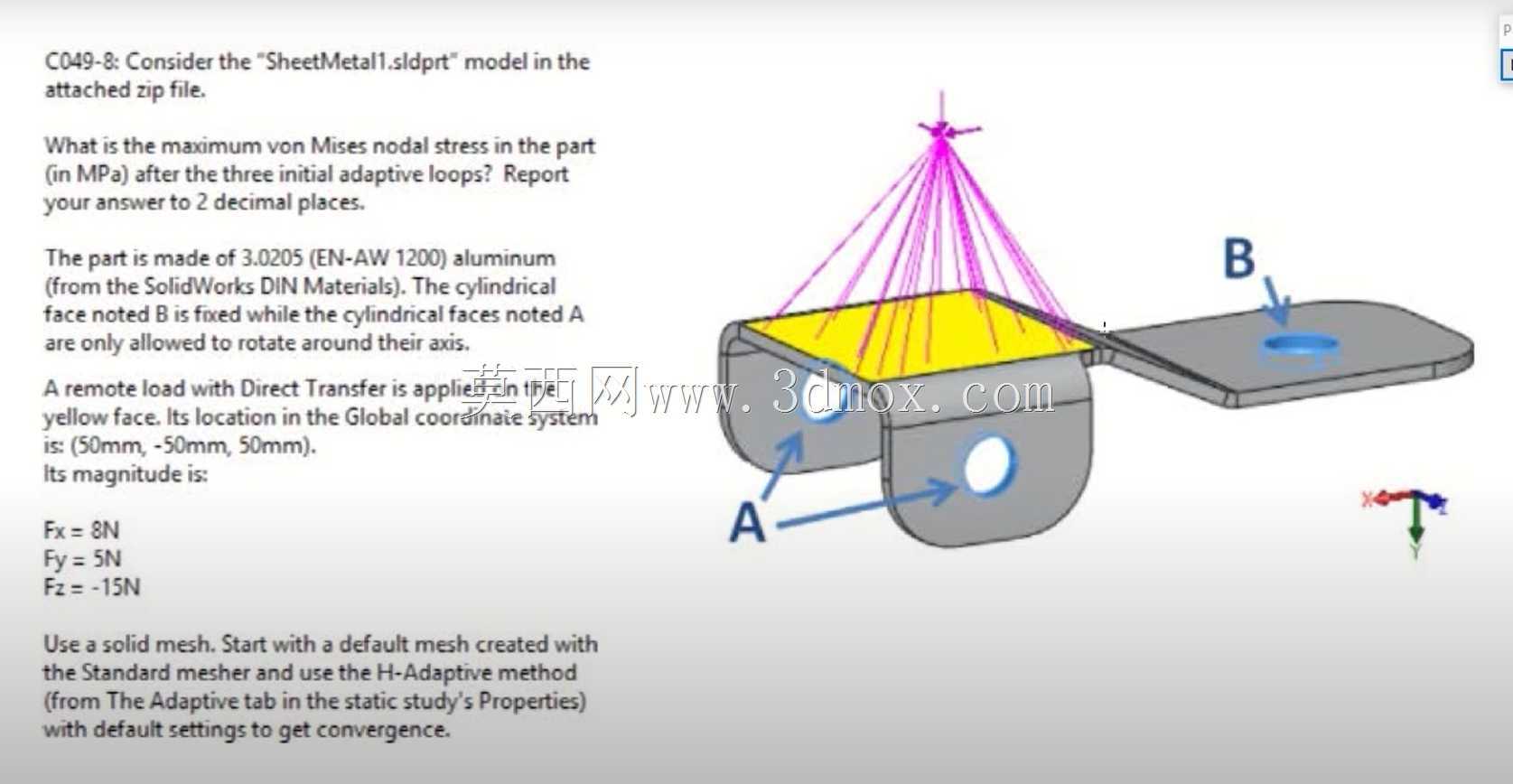

　　这套练习模型对应钣金类零件的有限元分析考核场景，是CSWA认证考试中典型的仿真分析类实操题目载体，面向需要掌握结构仿真基础操作的机械设计从业者，覆盖从建模边界设定到仿真结果提取的全流程考核要点。模型主体为折弯成型的钣金支座结构，一侧设置带孔的圆柱铰接安装位，另一侧延伸出带圆形定位凸台的平板连接段，中间承载区域为平整的矩形钣金面，整体结构完全贴合实际工业场景中常见的小型钣金支撑件构型，没有冗余的装饰性特征，所有几何要素都服务于仿真考核的参数设定需求。从设计逻辑来看，模型的几何边界完全匹配考核要求的约束与载荷设定规则：标注为A的圆柱面仅保留绕自身轴线的旋转自由度，模拟实际铰接安装的工况，标注为B的圆柱面设置为完全固定约束，

　　对应刚性连接的安装基座，承载面施加的集中力完全按照给定的三个方向分量设定，没有额外的载荷偏移，确保仿真计算的输入条件与考核要求完全一致。模型的材料参数直接调用标准材料库中的6065铝合金参数，弹性模量、泊松比、屈服强度等数值完全匹配工业常用钣金铝材的实际性能，不需要额外自定义材料属性，适配考试环境下的快速操作要求。网格划分采用标准实体网格的默认设置，配合H自适应迭代计算规则，三次自适应迭代后即可收敛到符合精度要求的应力结果，模型的几何尺寸控制在50mm×50mm×50mm的边界范围内，安装孔的直径、折弯圆角的大小、平板段的厚度都按照钣金加工的常规工艺参数设定，既满足仿真计算的网格质量要求，也符合实际钣金零件的加工可行性。

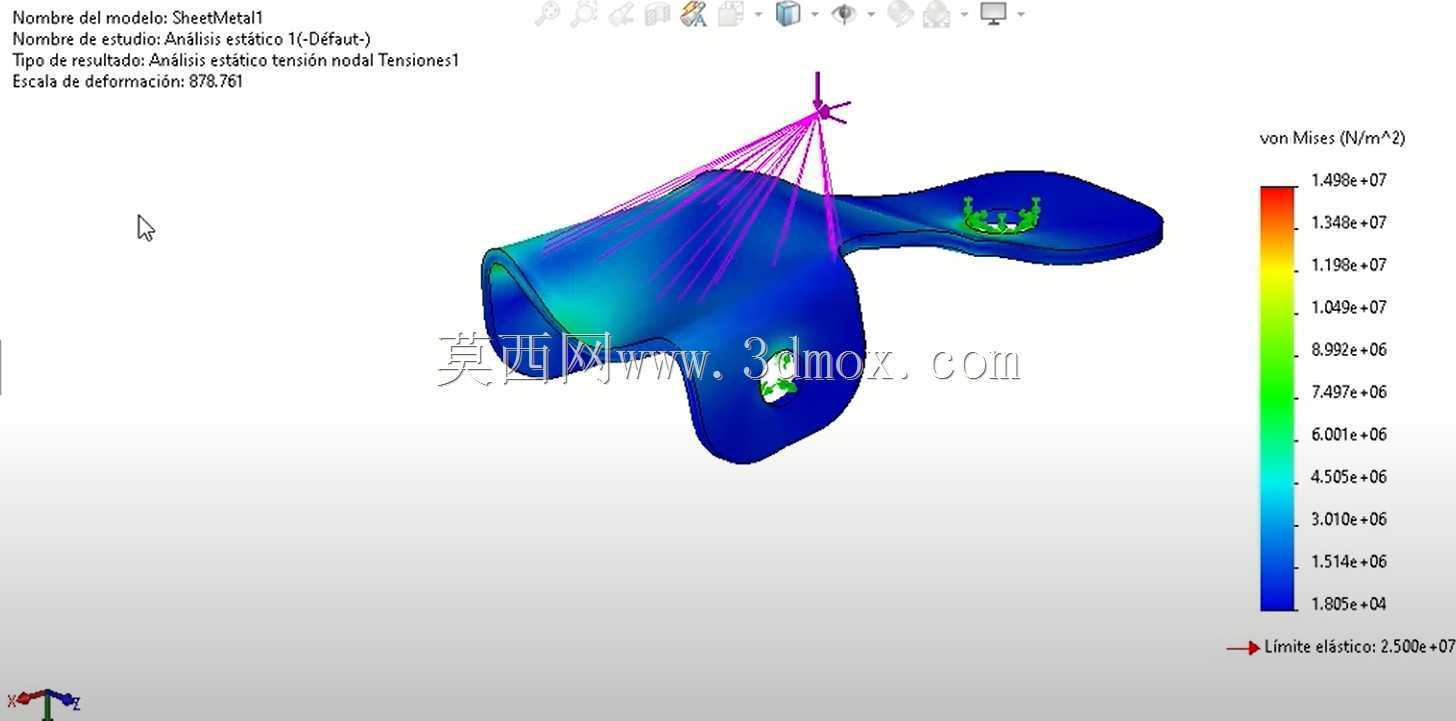

　　在实际备考练习中，操作者需要先完成钣金模型的准确建模，确保所有几何特征的尺寸与题目要求完全一致，避免因建模误差导致仿真结果偏差，之后依次完成材料赋予、约束添加、载荷施加、网格设置、求解计算的全流程操作，最终提取指定位置的最大米塞斯应力值，结果保留两位小数即可完成该题的考核要求。这类练习模型的核心作用是帮助操作者熟悉仿真分析的标准流程，掌握约束与载荷的合理添加方法，理解自适应网格迭代的收敛逻辑，避免在实际认证考试中因操作流程不熟悉、参数设置错误导致失分。模型的几何特征没有复杂的曲面或者细小的碎面，所有边线都做了符合工艺要求的圆角处理，不会出现网格划分失败或者应力奇异的问题，能够让练习者把注意力集中在仿真流程的掌握上，

　　而不是花费大量时间处理几何错误。从工业应用的角度来看，这类小型钣金支撑件广泛用于电子设备内部支撑、小型工装的连接支座、自动化设备的轻型承载结构，实际生产中也经常需要通过有限元分析验证其承载能力，避免出现应力过大导致的变形或者断裂问题，这套练习模型的仿真流程完全可以直接迁移到实际工作的同类零件分析中，帮助工程师快速完成轻型钣金件的强度校核工作。
