CSWA认证实操练习用连杆装配结构

项目分类:通用机械零部件 发布时间:2024-01-13 ID:723867
  • CSWA认证实操练习用连杆装配结构
  • CSWA认证实操练习用连杆装配结构
  • CSWA认证实操练习用连杆装配结构
  • CSWA认证实操练习用连杆装配结构

  这套铰接连杆装配结构,主要面向三维机械设计技能实操训练场景,是机械设计从业者校验自身装配建模能力、掌握空间配合逻辑的典型练习载体,对应行业内对基础装配设计能力的考核要求,能够还原实际工程中交叉连杆类机构的核心配合逻辑。

  从实际工程应用来看,这类交叉铰接连杆结构广泛出现在各类可调支撑机构、手动夹持工具、小型升降调节装置、物料推送摆臂机构中,核心作用是通过不同杆件的铰接转动,实现特定轨迹的运动输出,或是完成角度、位置的调节动作。日常接触的手动压力机操作臂、工作台角度调节支架、小型工装的快速夹紧结构,都能看到这类连杆组合的设计逻辑,只是根据实际负载、行程需求调整了杆件长度、铰接点位置与截面尺寸。

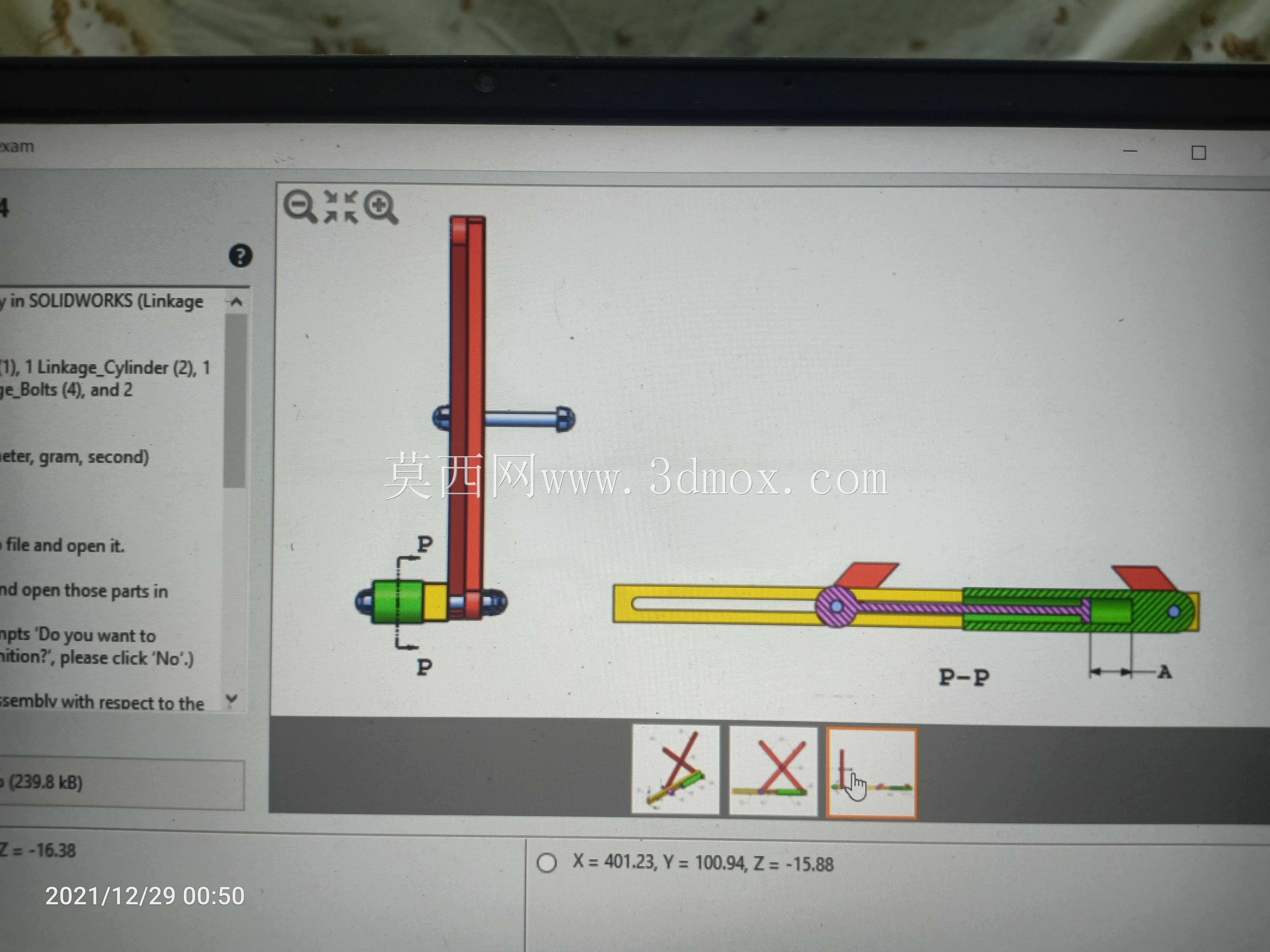

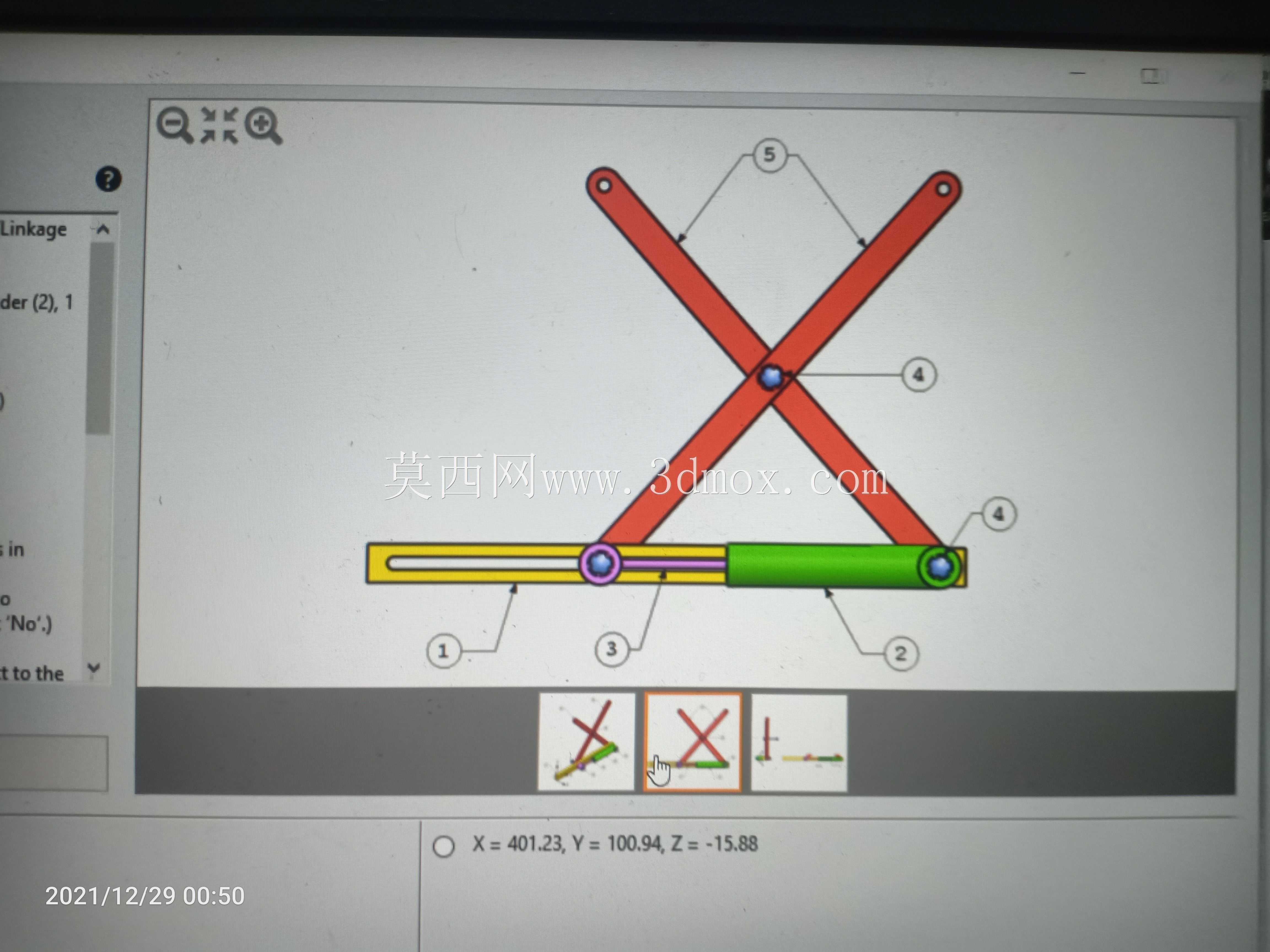

  整套结构的核心组成包含两根交叉布置的长杆件、一根滑移导向杆件、铰接销轴、端部限位堵头几类零件。两根交叉长杆在中心位置通过销轴形成转动副,可绕铰接点实现相对开合转动;其中一根长杆的端部与滑移导向件形成铰接,导向件可沿下方的长杆轴向滑动,以此改变整个连杆机构的开合角度,模拟实际机构中位置调节的运动过程;所有铰接位置都设置了对应轴孔配合间隙,既保证转动过程无卡滞,也避免间隙过大导致的机构晃动,完全贴合实际机械装配的公差配合要求。

  设计这套练习结构时,核心思路是还原真实产品设计中的装配约束逻辑,没有做过度的工艺简化:每处铰接的销轴都设置了对应的轴肩限位,端部堵头通过柱面配合与杆件端面贴合,模拟实际装配中端盖固定、销轴防脱的结构形式;滑移件与导向杆之间采用间隙配合,预留了实际滑动运动需要的空间,建模过程中需要准确添加同轴心、重合、距离、平行等各类装配约束,才能正确还原机构的运动自由度,避免出现过定义、欠定义的装配错误,这也正是技能考核中重点校验的能力点——即能否根据机构的实际运动关系,准确添加对应的装配约束,还原真实的机构运动状态。

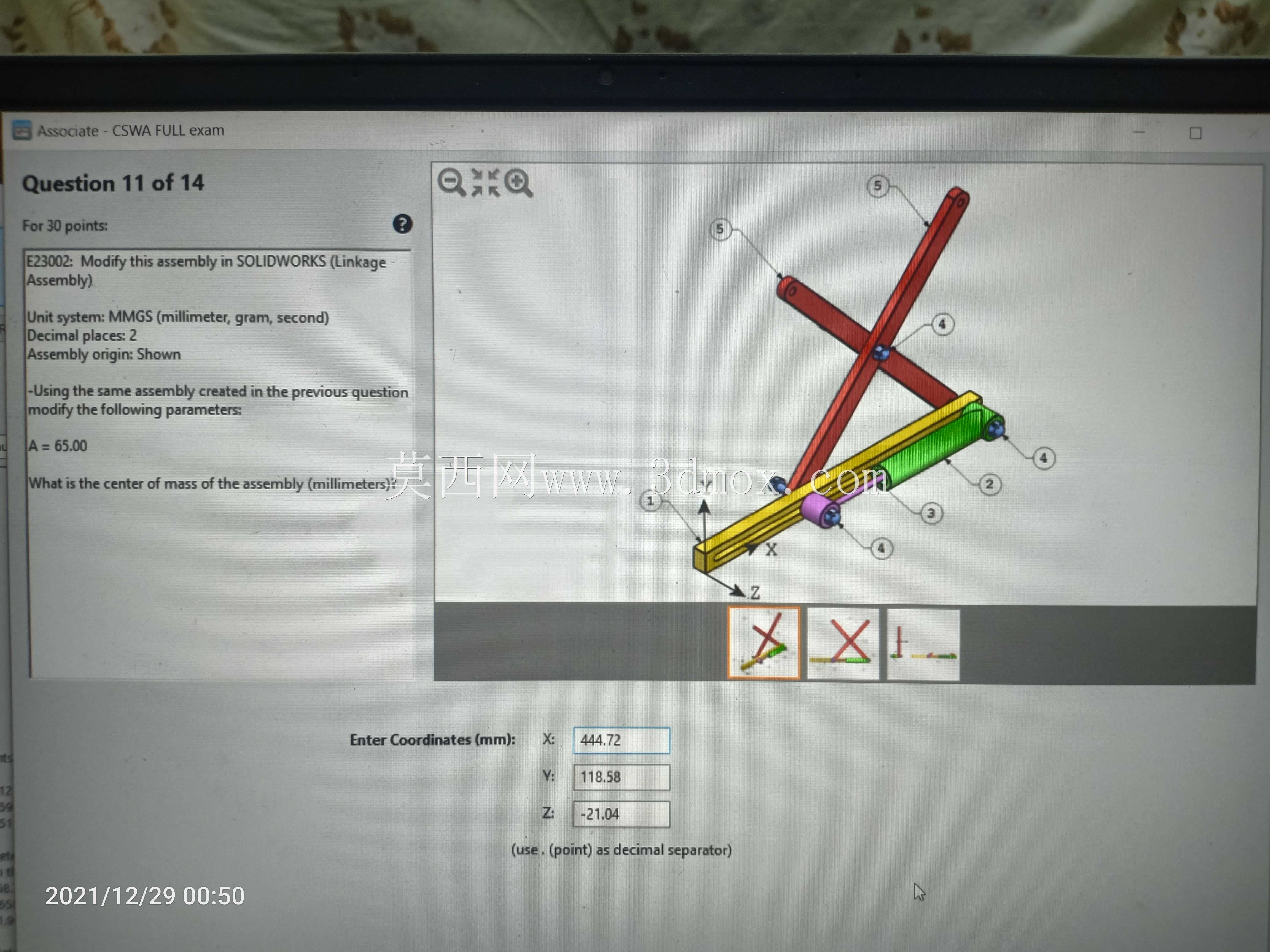

  从安装边界与尺寸逻辑来看,整套结构的所有零件都采用公制单位设计,杆件的截面尺寸、铰接点的位置、销轴的直径参数,都参考了实际小型连杆机构的常用尺寸范围:长杆件的长度满足常规练习中对装配尺寸测量的要求,中心铰接点到两端铰接点的距离比例,符合实际连杆机构的力臂设计逻辑;滑移件的行程范围覆盖了机构从最小开合角度到最大开合角度的调节区间,在最大开合位置时,各零件之间不存在运动干涉,最小开合位置时,铰接位置也不会出现结构碰撞。建模过程中需要准确测量装配体质心的空间坐标位置,这也对应了实际工程中对装配体整体重量分布、安装重心校核的需求——在真实的设备设计中,连杆类运动部件的质心位置直接影响驱动负载的计算、机构运行的平稳性,这类参数测量的练习,能够帮助设计者养成在建模完成后校验整体装配参数的习惯,避免后续结构设计中出现重心偏移导致的运行卡顿、驱动功率不足等问题。

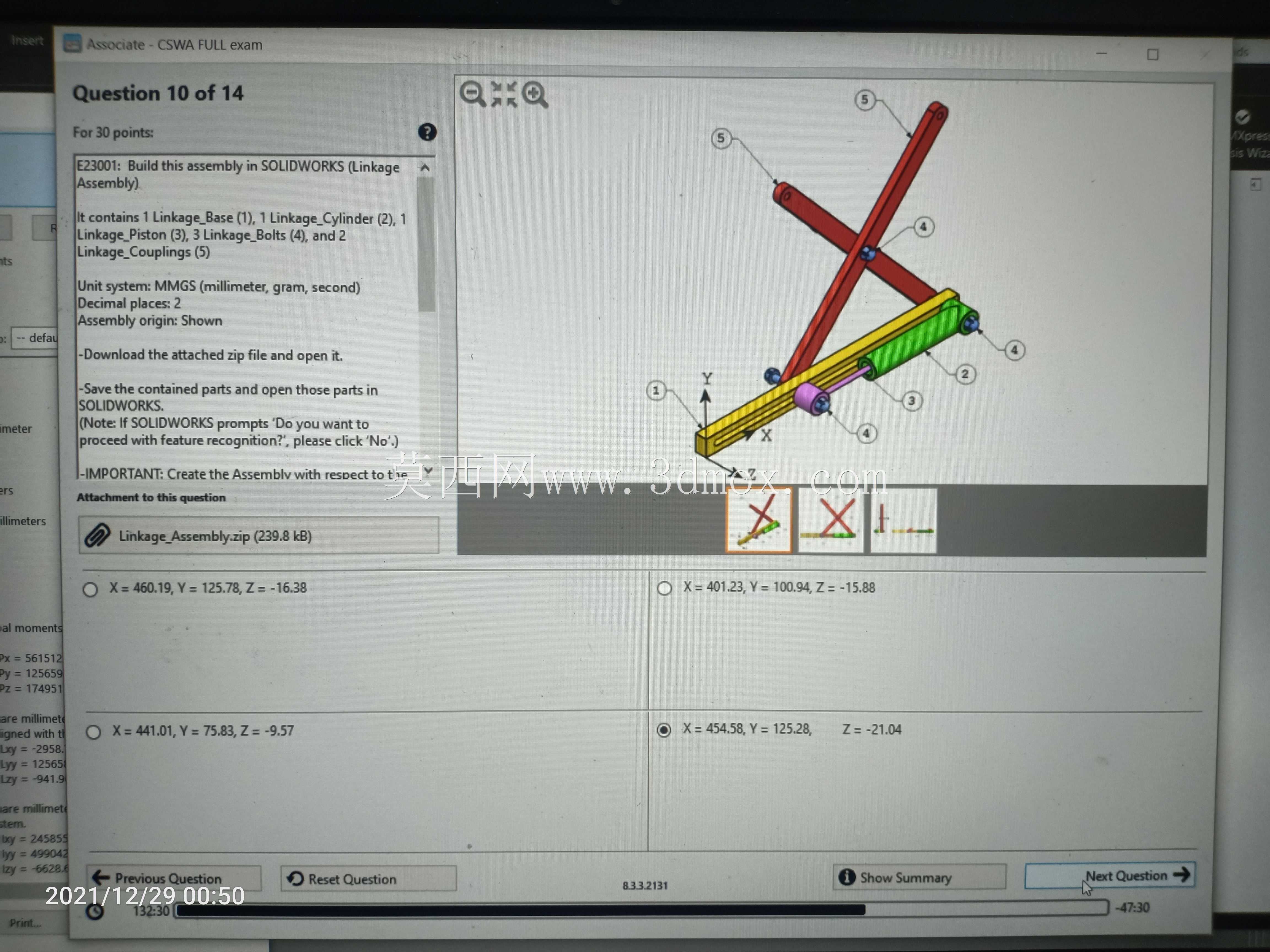

  在建模练习过程中,需要先完成每个单零件的建模,准确还原杆件的截面形状、铰接孔的位置、销轴的尺寸细节,再按照实际装配顺序依次导入零件添加配合:首先固定基础导向杆件,再装配中心铰接的交叉长杆,添加同轴心与重合配合保证交叉转动的自由度,随后装配滑移导向件,添加滑移方向的配合约束,最后装入端部限位堵头与铰接销轴,完成整体装配后拖动活动部件验证运动自由度,检查是否存在干涉问题,最后测量指定位置的坐标参数,完成整个装配练习的校验。整个练习过程覆盖了从零件建模到装配约束添加、干涉检查、参数测量的完整设计流程,和实际工作中设计连杆类机构的流程完全一致,能够有效强化设计者对装配逻辑的理解,避免在实际项目中出现装配约束错误、机构运动卡滞、零件干涉等常见问题。

  这类连杆结构的设计练习,本质上是把实际工程中的典型机构抽象成标准化的考核载体,让设计者在练习过程中掌握通用的装配设计方法,这些配合逻辑、尺寸校验、干涉检查的思路,完全可以迁移到各类复杂设备的连杆机构设计中,不管是设计工装夹具的夹紧连杆,还是自动化设备的摆臂传动结构,核心的装配逻辑、自由度校验方法都是共通的。
