带铰接摆臂的铸钢基座机械固定支座

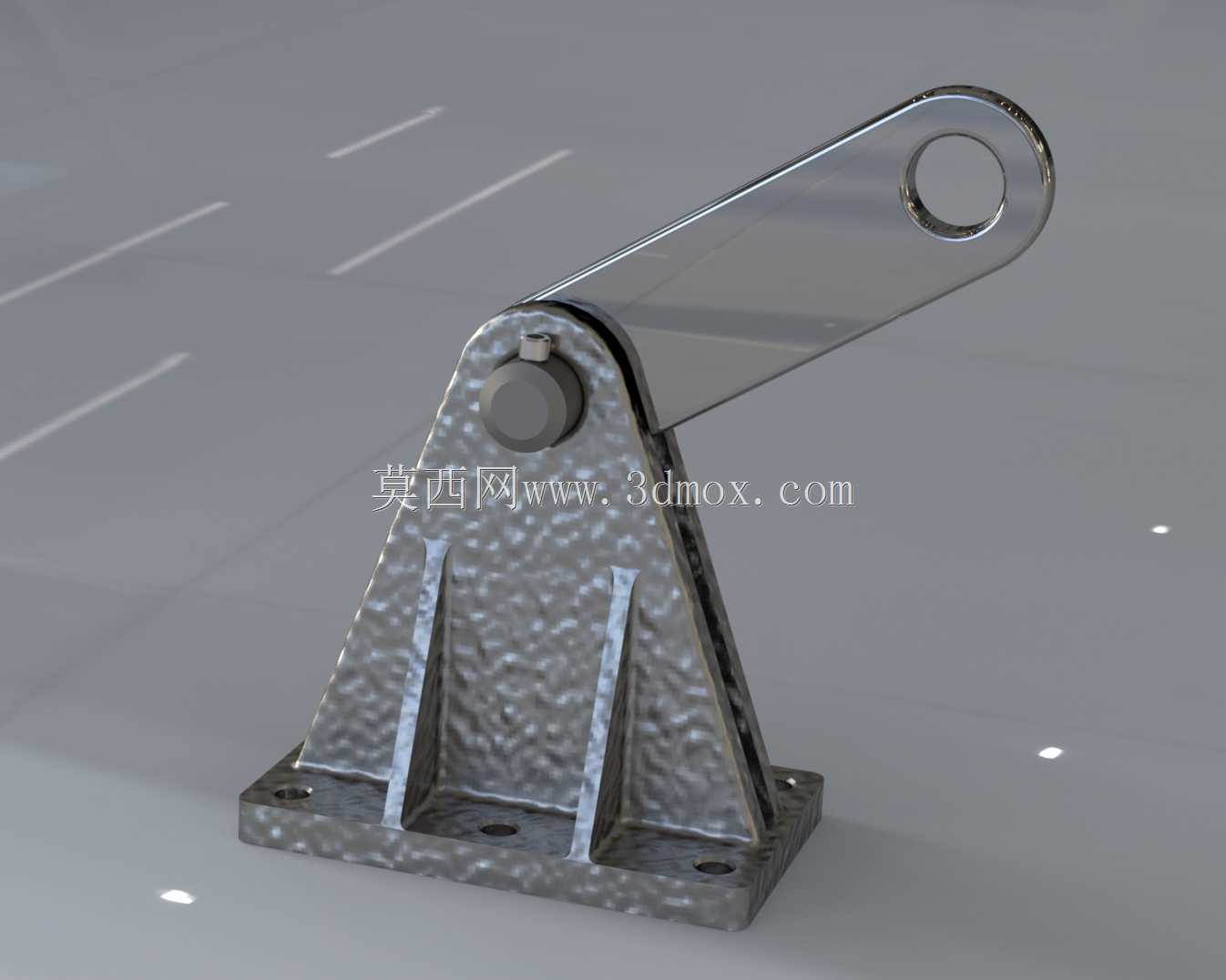

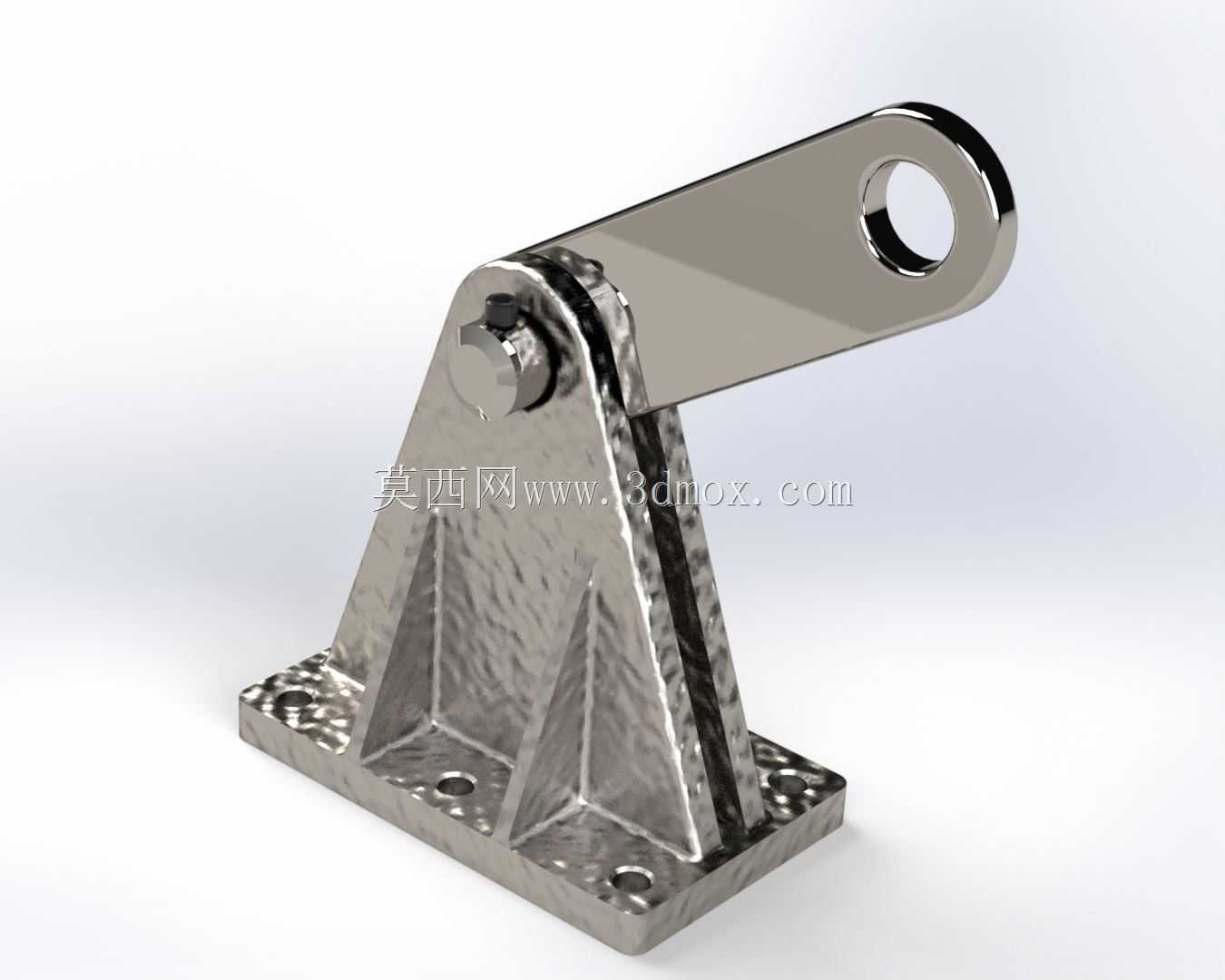

　　这款带铰接摆臂的铸钢基座固定支座，是机床加工、非标自动化产线搭建中常用的支撑限位部件，日常在工装夹具定位、输送线侧挡限位、小型执行件安装场景里都能见到它的应用。从结构设计逻辑来看，底部采用带加强筋的方形安装法兰，四个沉头安装孔沿法兰对角线对称分布，安装时可通过内六角螺栓直接固定在型材台面或设备安装基板上，法兰面做了铣平处理，能保证安装后支座整体的垂直度偏差控制在0.1mm以内，避免长期受载后出现偏斜。中间的支撑立板两侧设置了三角形加强筋，筋板厚度与立板保持一致，从法兰根部一直延伸到铰接孔下方，这种设计可以在不额外增加整体重量的前提下，大幅提升支座的抗侧向载荷能力，应对摆臂摆动时产生的倾覆力矩时不会出现根部断裂的问题。

　　上部的铰接结构采用销轴连接摆臂与支座立板，销轴端部做了防脱卡簧槽设计，装配后卡簧嵌入槽内可避免销轴在摆臂反复摆动过程中窜出，摆臂端部的通孔用于连接被支撑或被限位的部件，摆臂可绕销轴在一定角度范围内灵活转动，转动副的配合间隙控制在0.05mm以内，既保证转动顺畅无卡滞，又不会因间隙过大产生晃动异响。从安装边界来看，这款支座的整体高度适配多数中小型设备的侧装空间，底部法兰的安装孔距符合常规工业铝型材的安装孔位标准，不需要额外做转接板就能直接安装，适配性较强。在实际使用中，这类固定支座常被用于设备检修门的阻尼支撑、工装夹具的快速压臂安装、输送线上的工件到位挡停结构，相比焊接式的固定支撑，这种铰接式结构可以根据实际工况调整摆臂的工作角度，

　　后期维护时只需要更换磨损的销轴就能恢复使用性能，不需要整体更换支座，能有效降低设备的维护成本。设计时特意将铰接孔的位置做了偏心优化，让摆臂在承受垂直向下的载荷时，力的传导路径刚好落在底部加强筋的支撑范围内，避免应力集中在立板与法兰的焊接位置，铸钢材质的基座经过时效处理后，内部残余应力被充分释放，长期受载也不会出现变形，能保证连接位置的精度长期稳定。
