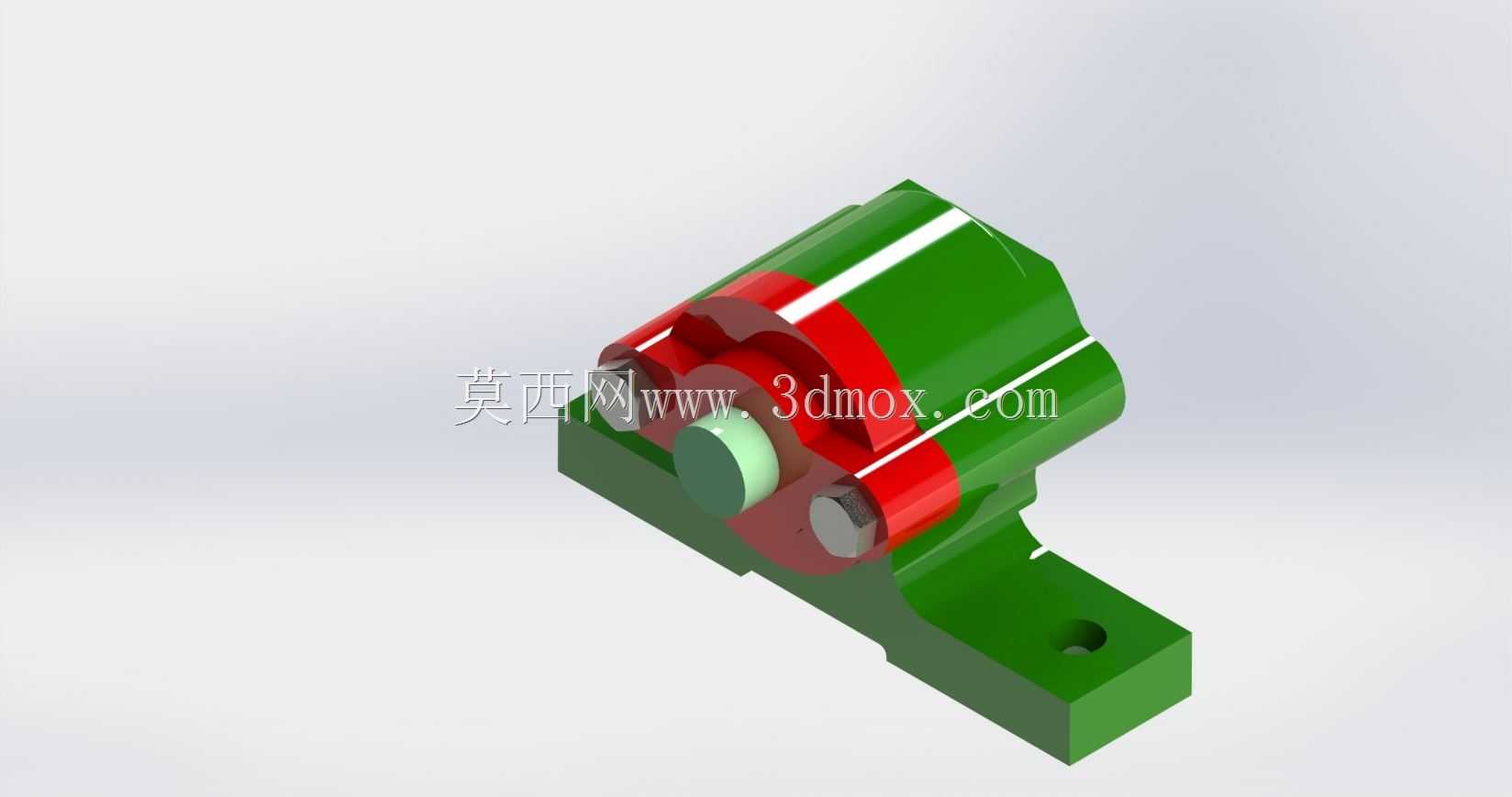

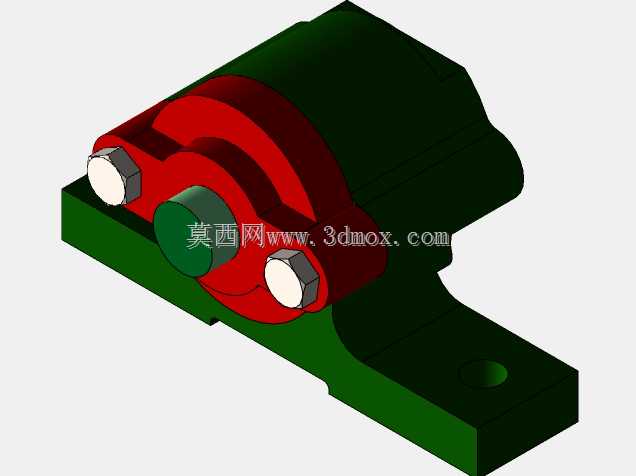

CA6140车床带座滚珠轴承支撑组件

　　在普通卧式车床的主轴箱、进给箱以及溜板箱内部，旋转轴系的支撑定位始终是整机精度保持性的核心环节，这套带安装基座的滚珠轴承支撑组件，正是面向CA6140系列车床传动工位开发的典型支撑结构。从实际装机场景来看，它既可以布置在主轴箱内传动轴的中间支撑点位，分担长轴跨距过大带来的挠曲变形，也可以用于进给传动链中光杠、丝杠的端部承托，在持续承受径向载荷的同时，兼顾少量轴向窜动的约束需求。

　　组件的功能逻辑围绕滚动摩擦替代滑动摩擦展开：内部的滚珠作为滚动体被保持架均匀分隔，避免相邻滚珠直接接触产生滑动磨损，内圈与旋转轴颈过盈配合随轴同步转动，外圈则嵌入轴承座的安装孔内保持相对固定，基座底部伸出的带孔安装耳通过螺栓锁紧在箱体的安装基准面上，整套结构把轴运转时的摩擦阻力压到很低的水平，既能减少空载功率损耗，也能避免轴颈与支撑部位出现咬合拉伤。

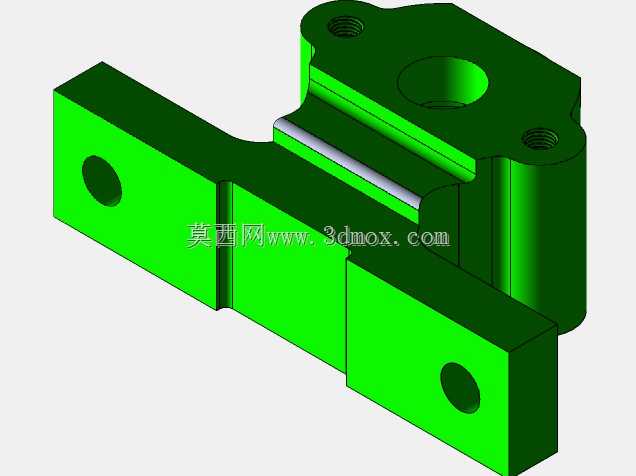

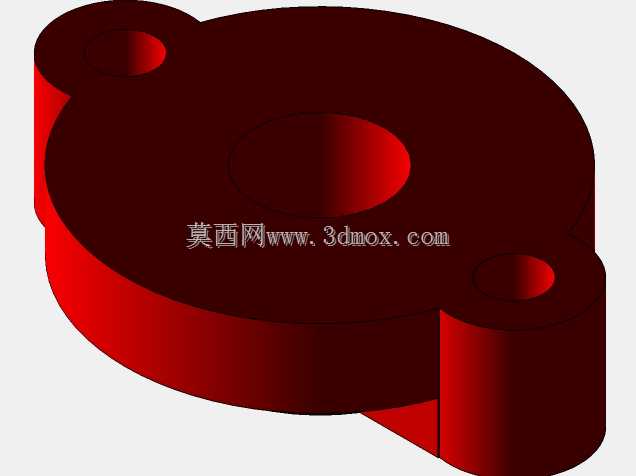

　　从结构设计的思路拆解，这套模型没有采用独立轴承外加自制支座的松散拼接方式，而是把轴承容纳腔、侧向定位端面、底部安装法兰整合为一体：绿色的铸造型基座在轴承孔外侧预留了环形的限位台阶，装入轴承后端面可以通过端盖或者孔用挡圈实现轴向锁止，防止轴承在运转过程中出现外圈窜动；底部的两个安装孔中心距按照车床箱体的原有安装螺孔坐标匹配，安装耳的厚度经过校核，在螺栓预紧后不会出现局部翘曲，支撑座的底面经过铣削加工，与箱体安装面贴合后可以保证轴承孔的轴线与传动轴轴线同轴度控制在装机允许的公差范围内。

　　外形与安装边界方面，整套组件的轴向总长度覆盖轴承宽度加上两端端盖的预留空间，径向方向基座底部到轴承孔中心的高度尺寸严格对应车床箱体内的安装空间，不会和周边的滑移齿轮、拨叉零件发生运动干涉；底部安装法兰向侧方延伸的长度刚好让安装螺栓的操作空间预留出扳手转角，现场装配时不需要额外拆卸周边相邻零件即可完成锁紧作业。轴承内孔的直径与CA6140车床对应传动轴的轴颈尺寸形成公差配合，轴上的定位轴肩高度符合轴承安装的标准要求，既可以顶住轴承内圈端面实现轴向定位，也不会因为轴肩过高遮挡轴承保持架的运转空间。

　　在实际运维场景中，这种一体式带座支撑结构的优势还体现在备件更换环节：当车床长期运行后轴承出现游隙增大、旋转精度下降的问题时，不需要对箱体安装面进行二次刮研，只需松开底部安装螺栓即可将整套支撑组件拆下，更换内部轴承或者整体替换支座，大幅缩短设备停机维修的时间。建模过程中完整还原了滚珠、保持架、内外圈、基座、安装孔的全部细节，装配关系完全按照实际装机的配合逻辑定义，工程人员在进行车床传动系统改造或者备件测绘时，可以直接调取模型校核相邻零件的间隙，验证轴系支撑跨距的合理性，也可以基于该结构衍生适配其他中小型金属切削设备的传动支撑工位，在输送机、通用减速机的低速轴端支撑场景中，这类带座滚珠轴承组件同样有着很高的复用价值。设计时还特意在基座的轴承腔侧壁预留了润滑脂的存储空间，日常加注润滑脂后可以在长时间运转中持续为滚动体提供润滑，减少频繁维护的工作量，腔体两侧的密封结构可以阻挡车削加工产生的金属碎屑、切削液雾气进入轴承内部，避免滚动体表面出现磨粒磨损，有效延长支撑部件的服役周期。
