水下遥控潜器专用夹持作业机械爪结构

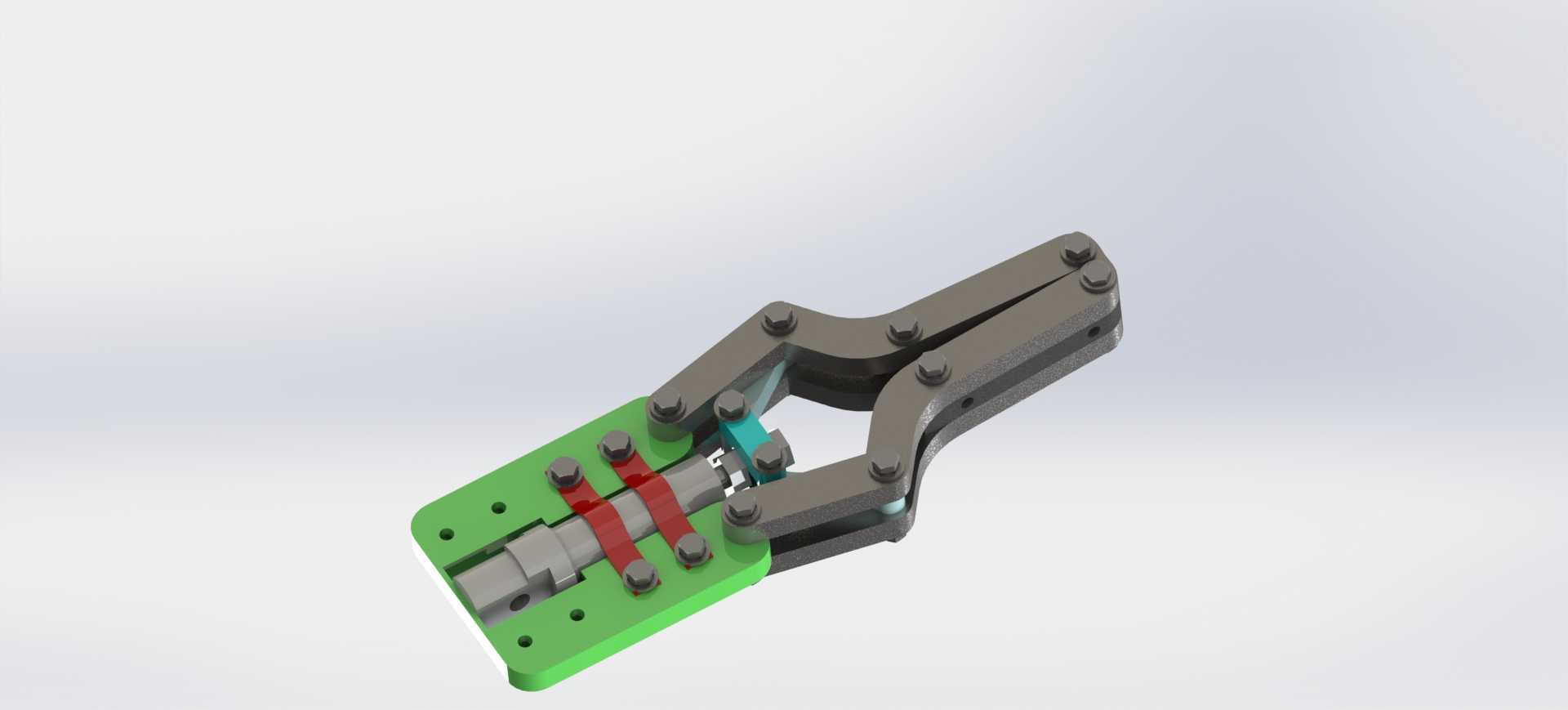

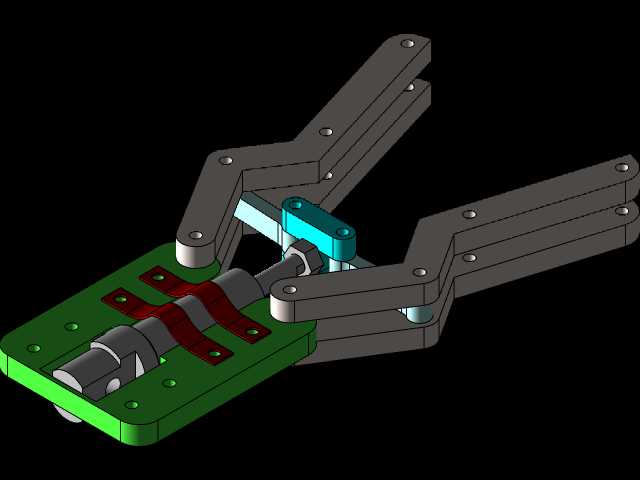

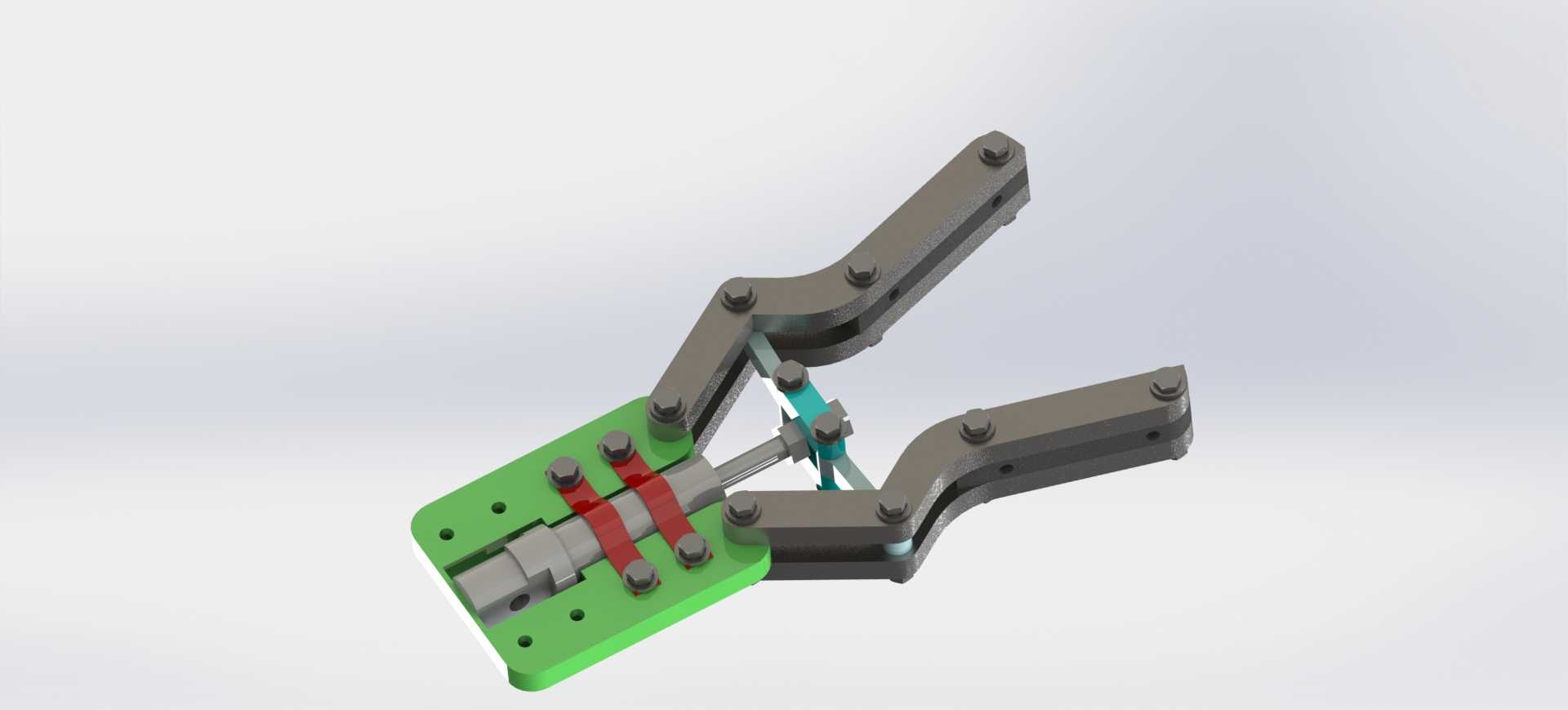

　　这款水下夹持执行部件，主要配套有缆遥控水下潜器完成水下目标物的抓取、移位、固定作业，适配海洋科考、水下管线运维、水下搜救、近海水产养殖设施检修等多类水下作业场景，可在浅海至中深度海域的带压、腐蚀环境下稳定完成夹持动作，替代潜水员完成高危水下操作任务。从结构设计逻辑来看，该夹持爪采用平行连杆式的双指开合结构，驱动端布置在爪体的绿色安装基座内部，通过单动力输入带动两组对称布置的连杆机构同步动作，实现两个夹臂的同步张合，避免单臂偏移导致的夹持偏心问题，保证夹持过程中受力均匀，不会对被夹持的脆性物件、精密水下仪器造成额外的挤压损伤。夹臂的铰接位置全部采用防松螺栓紧固，铰接点预留了密封衬垫的安装槽位，实际加工装配时可填充聚四氟乙烯密封衬套，

　　既可以降低铰接转动的摩擦阻力，也能阻挡海水中的泥沙、浮游杂质进入铰接缝隙，避免长期使用后出现铰接卡滞、腐蚀锈死的问题。基座部分采用一体化的平板安装结构，安装面预留了多组规则排布的螺栓安装孔，可直接通过标准紧固件固定在ROV前端的作业云台或者机械臂末端法兰上，安装孔的孔位公差按照IT7级精度设计，适配多数常规中小型观测级、作业级ROV的前端接口尺寸，不需要额外加工转接板即可完成装配，安装边界预留了足够的管线避让空间，驱动单元的动力线缆、状态反馈线缆可从基座侧面的预留走线槽引出，不会和夹臂的开合动作产生运动干涉。夹臂的夹持面做了分段式的防滑结构设计，靠近基座的内侧夹持面为平直结构，适合夹持规则形状的方形、柱状物件，比如水下采样框、

　　管线接头、小型作业工具；夹臂末端为内收的勾状结构，当需要打捞不规则形状的水下残骸、缆绳时，可通过末端勾状结构完成兜底勾取，避免物件从夹臂开口处滑脱。整个夹体的结构件在选材上适配水下作业需求，金属结构件可选用316L不锈钢或者阳极氧化处理的铝合金材质，非金属衬套选用耐海水腐蚀的高分子材料，整体重量控制在水下作业ROV的前端负载允许范围内，不会因为前端负载过大导致ROV航行姿态失衡。在运动行程设计上，夹臂的最大张开角度可覆盖常规水下作业的多数目标物尺寸，最小闭合间隙可稳定夹持直径5mm以上的缆线类物件，夹持力可通过驱动端的动力输出进行线性调节，既可以夹持易碎的水下生物采样样本，也可以夹持较重的金属构件完成移位作业。从结构可靠性角度来看，

　　该夹持爪没有外露的脆弱传动部件，所有传动连杆都布置在两个夹臂的内侧间隙中，水下航行过程中不会被水草、废弃渔网等缠绕物勾挂，降低水下作业的故障概率；铰接点的转动间隙经过优化设计，不会因为海水压力变化出现转动卡滞，在0-300米水深的压力环境下都可以保持顺畅的开合动作。实际作业过程中，该夹持爪可配套水下摄像头完成视觉引导下的精准抓取，夹臂的开合位置可通过内置的位置传感器反馈到ROV的操控端，操作人员在水面母船上即可实时掌握夹持状态，不需要额外加装外置的检测元件。
