带手动自动双模式棒材弯曲加工设备

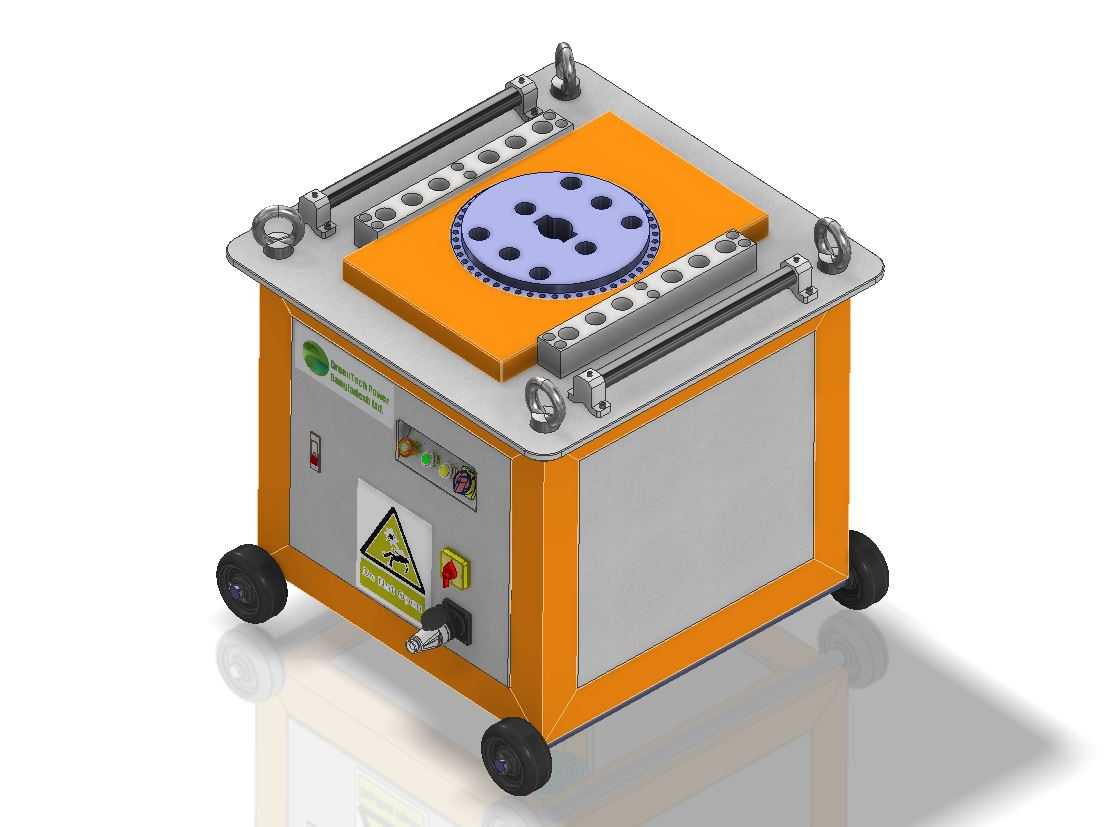

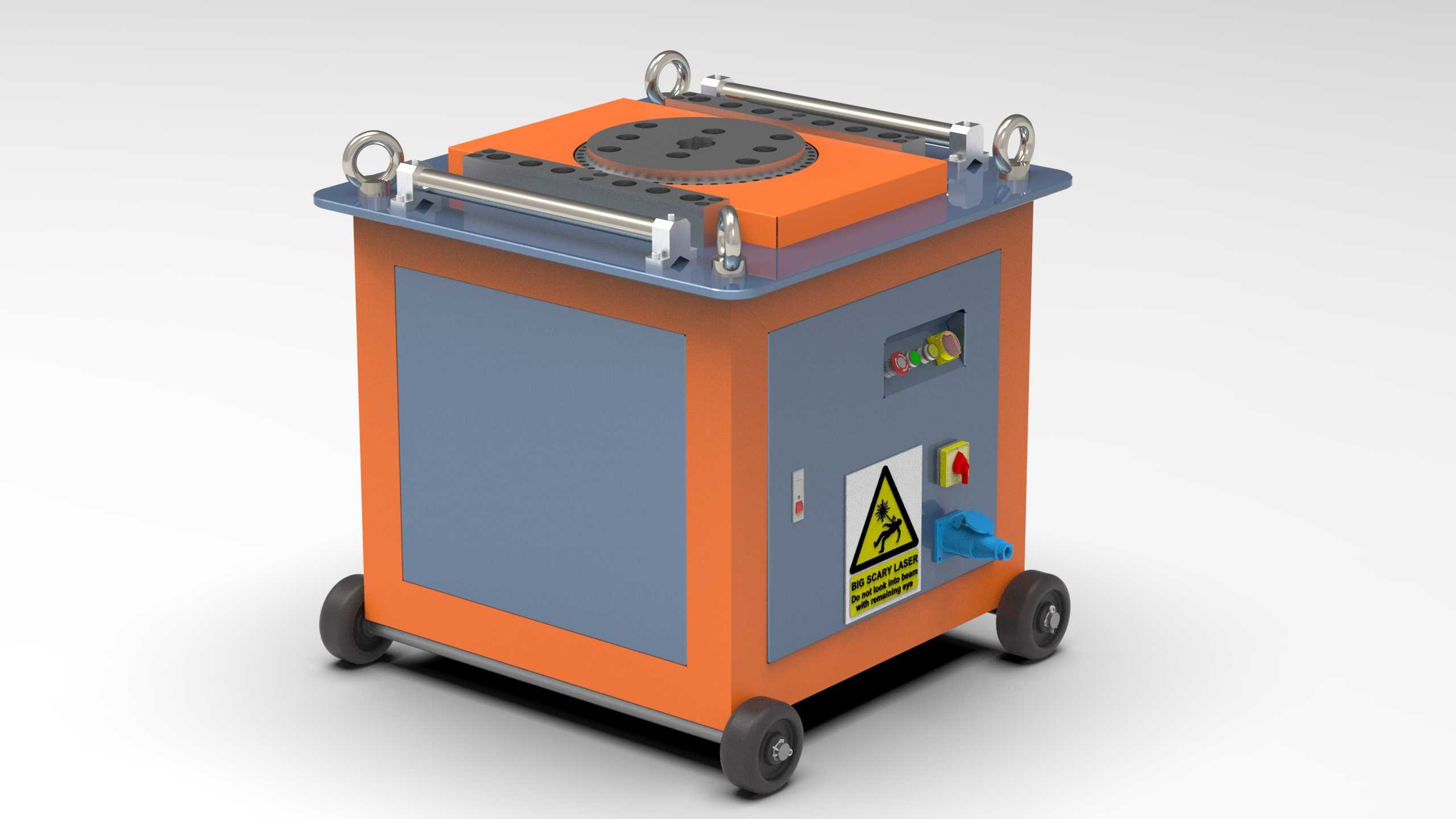

　　在房建主体施工、桥梁桩基作业、市政管网铺设这类现场钢筋加工场景里，这类双模式棒材弯曲设备是班组里离不开的通用机具，区别于早年纯手动的弯曲扳手和单一自动模式的大型弯曲机，这款设备的设计初衷就是兼顾小批量零散加工和批量定型加工的双重需求，不用在现场同时备两类设备挤占加工棚的有限空间。从结构布局来看，设备整体采用方管焊接的箱式机架，底部配置四个带刹车的重型脚轮，单个脚轮额定承载不低于150kg，整机占地尺寸控制在800mm见方、高度900mm左右，刚好能适配工地常用的1.2m宽临时加工台的摆放边界，不需要额外做混凝土基础固定，推到作业点踩下脚轮刹车就能稳定工作，转场的时候两个人就能推移，不用额外调用吊装设备，适配工地多点位流动作业的特性。

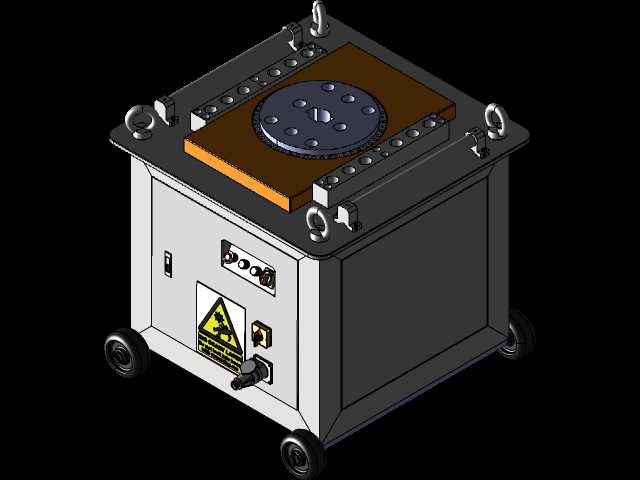

　　设备顶部的工作转盘是核心作业部件，转盘上开有多个不同规格的定位销孔，能适配直径6mm到40mm的热轧带肋钢筋、圆钢的弯曲作业，转盘周边的定位挡块采用快拆式结构，更换不同弯曲半径的作业需求时，不用借助额外工具就能快速调整挡块位置，挡块的工作面做了淬火处理，硬度达到HRC45以上，长期和钢筋摩擦不会出现明显的凹陷变形，减少日常维护的频次。操作面板设置在机架正面的侧方位置，高度刚好适配成年操作人员站立操作的视线范围，面板上集成了模式切换旋钮、急停按钮、启动停止按键，还有对应的工作状态指示灯，切换到手动模式的时候，操作人员可以通过点动按键控制转盘的转动角度和启停，适合加工形状特殊、批量小的异形钢筋构件，比如集水井的阴阳角钢筋、

　　设备基础的预埋锚筋，这类构件没有统一的弯曲角度参数，手动点动能随时调整弯曲行程，避免一次性弯曲过量造成钢筋报废；切换到自动模式的时候，可以预设常用的90度、135度等标准弯曲角度，设备会按照设定的角度自动完成弯曲、复位的全流程，一个操作人员就能完成上料、定位、取件的连续作业，每小时能完成600根以上标准箍筋、受力筋的弯曲加工，效率比手动弯曲提升8倍以上。设备的安全防护设计也贴合工地的实际作业环境，机架正面贴有明确的机械伤害警示标识，急停按钮采用凸起的大尺寸红色蘑菇头设计，操作人员佩戴劳保手套也能快速按下触发停机，转盘周边的防护栏高度刚好到操作人员的手腕位置，既不会妨碍钢筋的上下料操作，又能避免弯曲过程中钢筋弹起伤人，

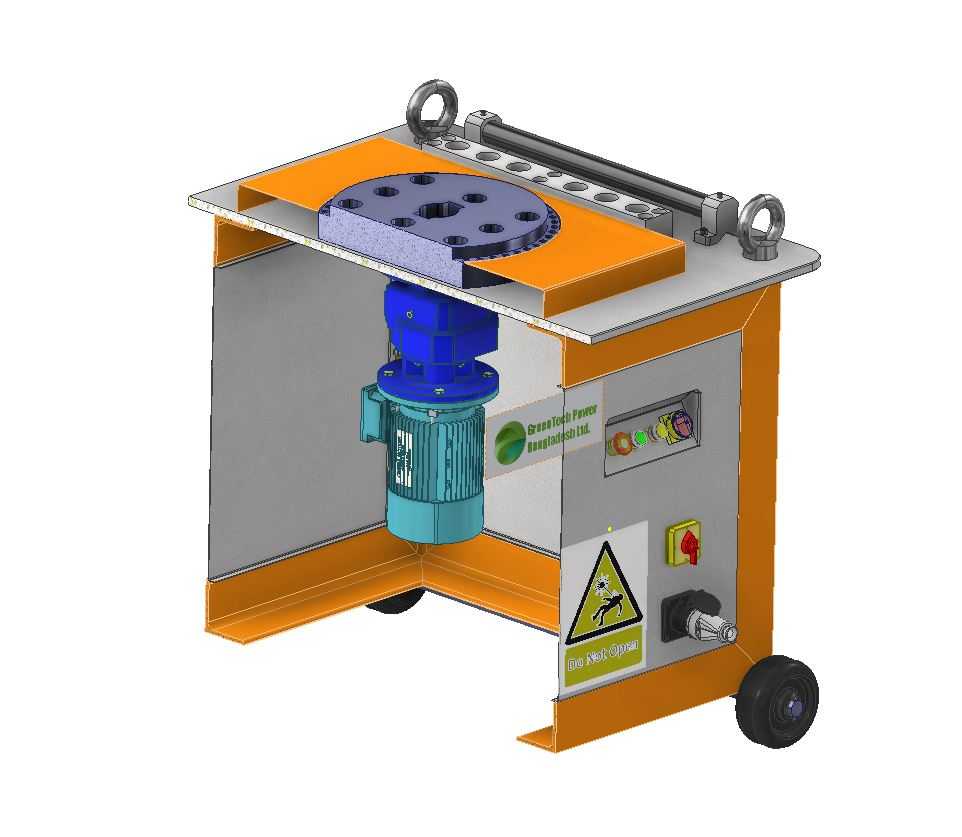

　　设备的电气元件全部布置在机架内部的密封安装腔里，接线端做了防水防尘处理，防护等级达到IP54，能适应工地露天作业时的扬尘、偶尔的喷淋水溅落的工况，不会因为现场环境恶劣出现电气短路故障。机架侧面预留了检修门，日常更换传动皮带、检查蜗轮蜗杆磨损情况的时候，不用整体拆解机架外壳，打开侧门就能完成常规的维护保养，传动部分采用蜗轮蜗杆减速结构，输出扭矩大，弯曲大直径钢筋的时候不会出现转盘卡滞、反转的情况，传动部件的润滑注油口设置在机架外侧，不用拆开设备就能定期加注润滑脂，降低一线操作人员的维护难度。设备顶部的四个吊环是为了长距离转场设计的，当工地需要跨区域调运设备的时候，直接把吊钩挂在四个吊环上就能整体吊装，不用额外捆绑吊带，避免吊装过程中设备倾斜滑落。在实际作业中，这类设备可以和钢筋切断机、钢筋调直机组成小型的现场钢筋加工线，不需要搭建大型的钢筋加工场，对于零散的村镇自建房施工、市政抢修作业这类规模不大的工程场景，能大幅减少钢筋加工的设备投入成本，也不用把钢筋运到固定加工厂加工再二次转运，减少了材料转运的费用和时间损耗。设计过程中特意把设备的重心控制在机架中下位置，即使弯曲大直径钢筋时设备受到反向的扭转力，也不会出现侧翻的情况，设备底部的脚轮除了带刹车之外，还配置了可调高度的支撑脚垫，当作业地面不平整的时候，可以旋转支撑脚垫把设备调至水平状态，避免设备工作时出现晃动影响钢筋弯曲的角度精度。
