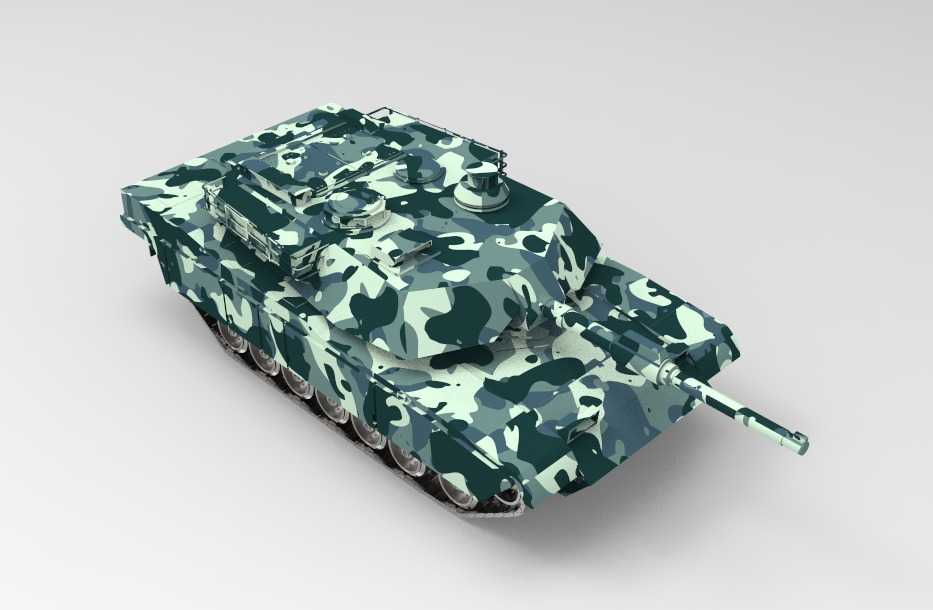

M1艾布拉姆斯主战坦克三维结构设计

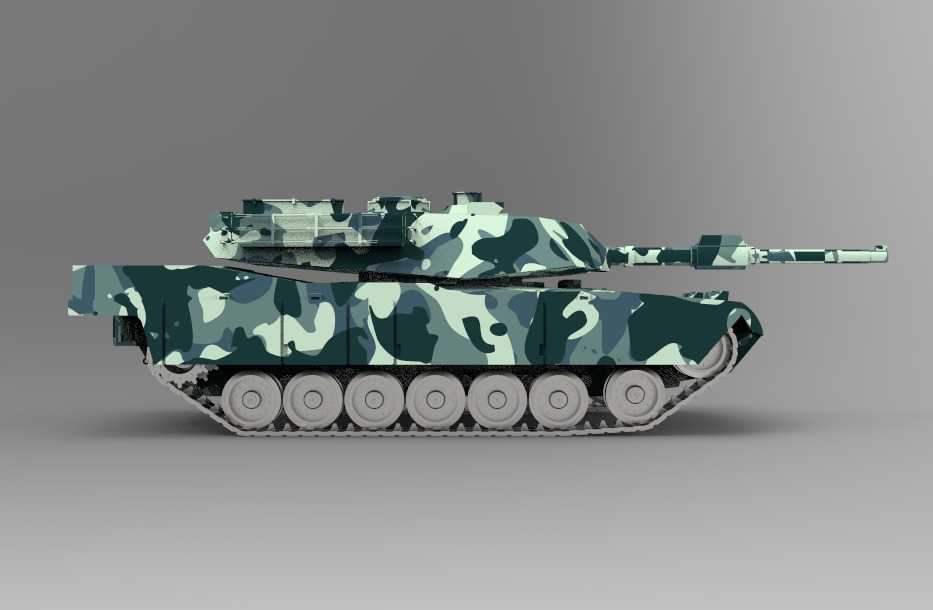

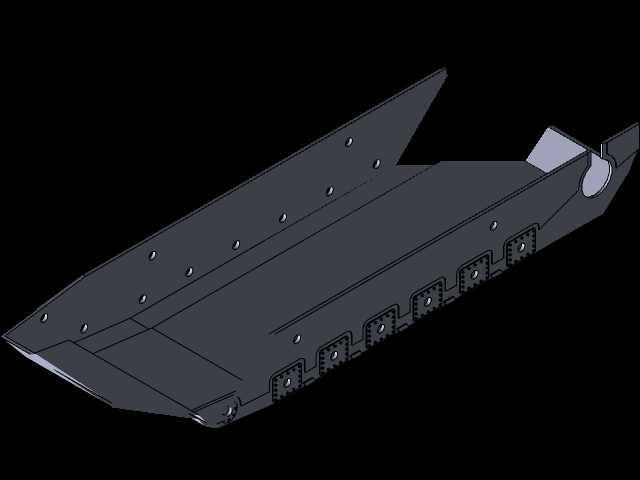

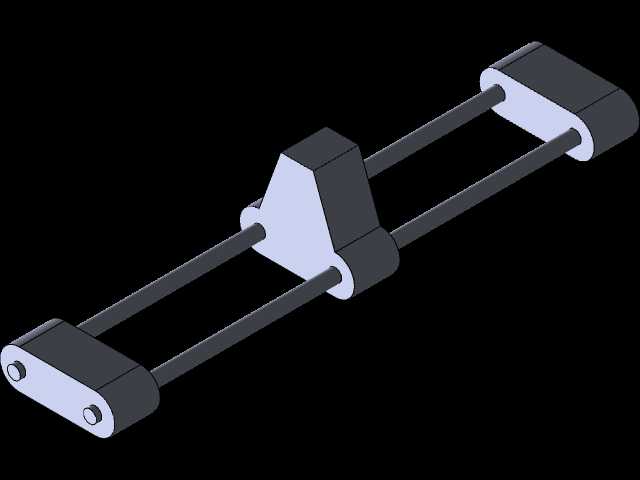

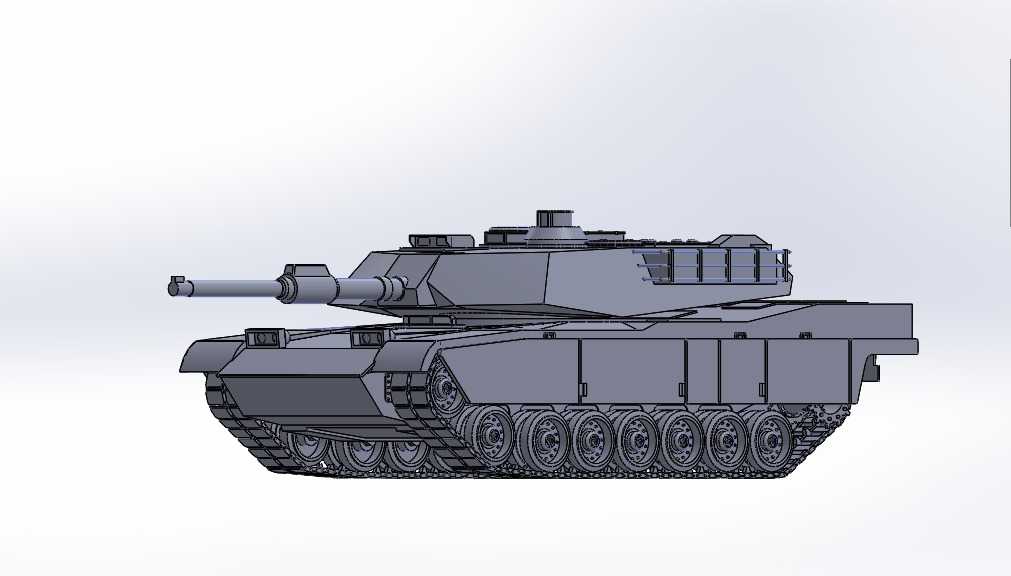

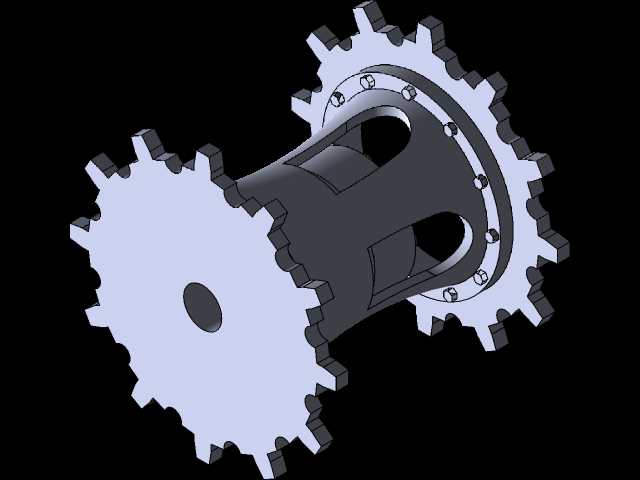

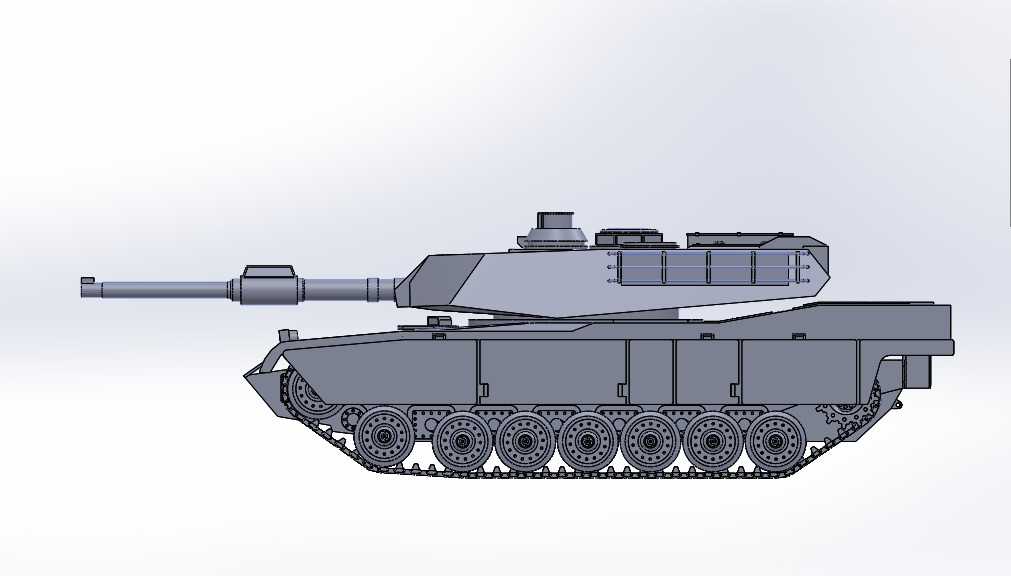

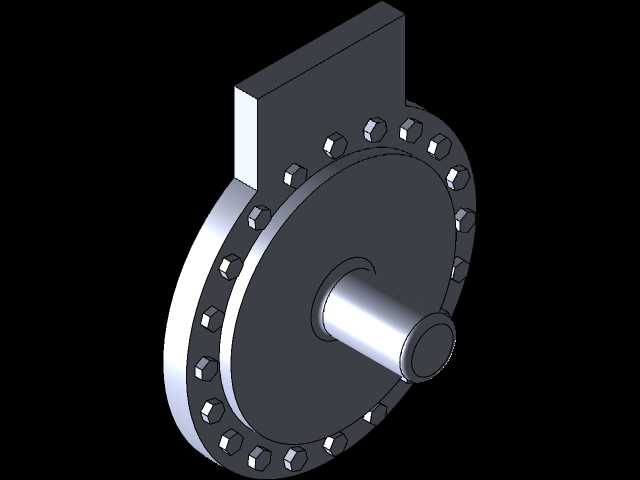

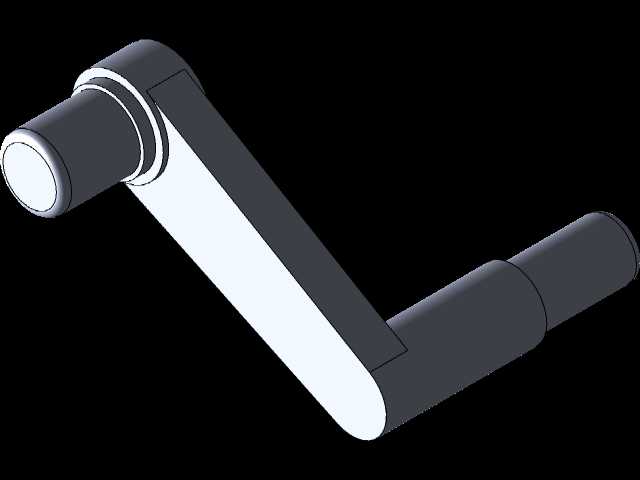

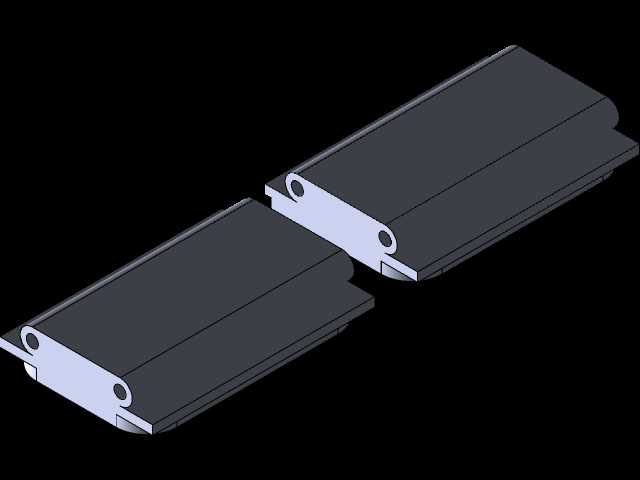

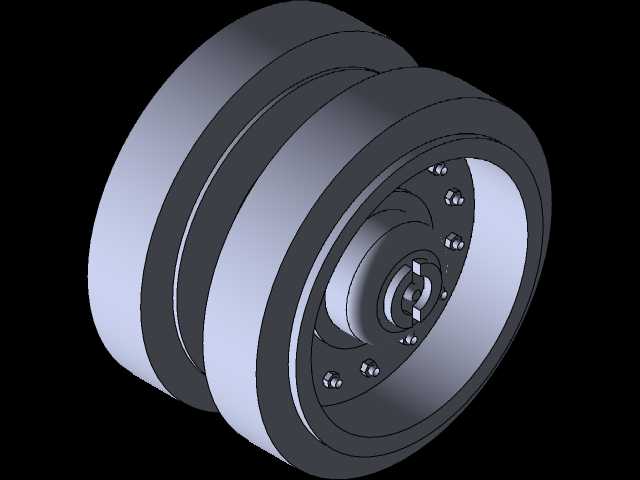

　　本次呈现的M1艾布拉姆斯坦克三维结构，完整还原了该型陆战装备的核心机械构成，从履带行走系统到炮塔武器模块均做了精细化的结构表达，可作为装甲装备结构研究、作战仿真推演、国防科普教具开发的核心三维载体。在实际陆战应用场景中，该型装备承担野战攻坚、阵地防御、装甲集群突击等核心任务，其结构设计完全围绕高机动性、强防护性、火力精准性三大核心指标展开，三维建模过程中对各系统的装配边界、运动干涉做了全流程校验，完全符合实车的结构逻辑。从行走系统来看，模型完整还原了七对负重轮搭配主动轮、诱导轮、托带轮的履带式底盘结构，负重轮采用独立扭杆悬挂的结构表达，每一组负重轮的摆臂行程、扭杆安装位置都与实车参数匹配，履带板采用单销式铰接结构，

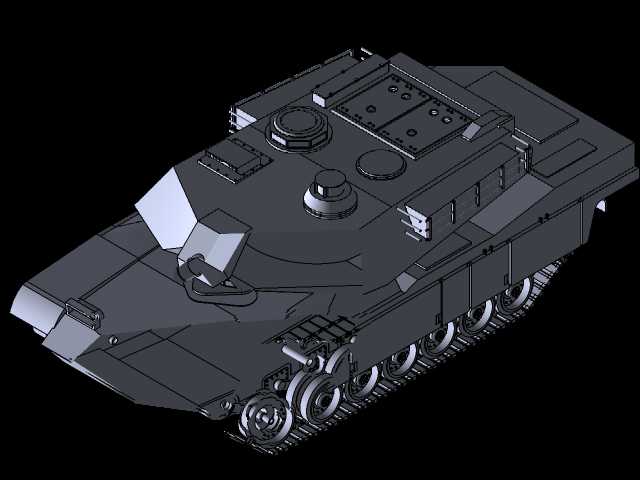

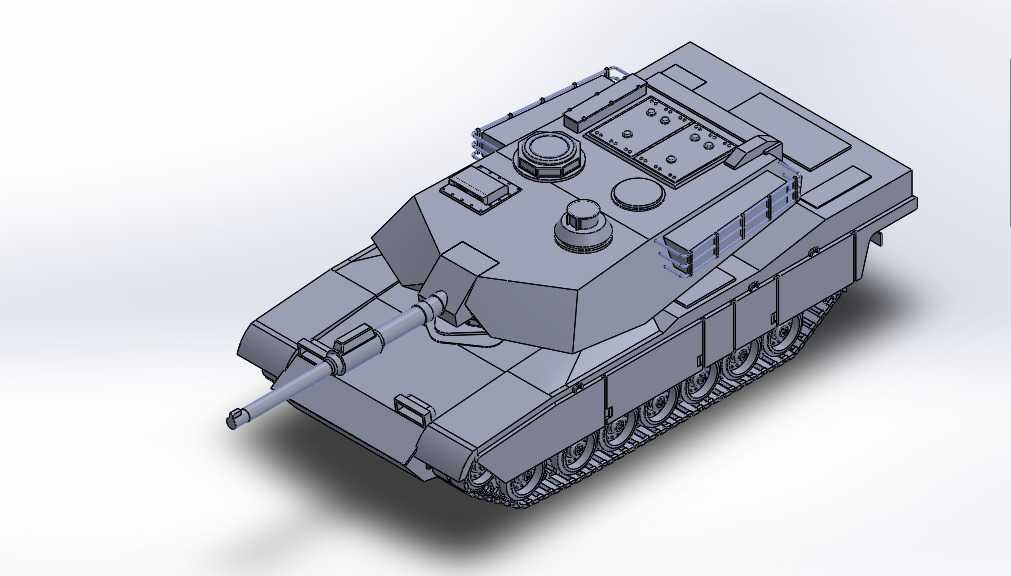

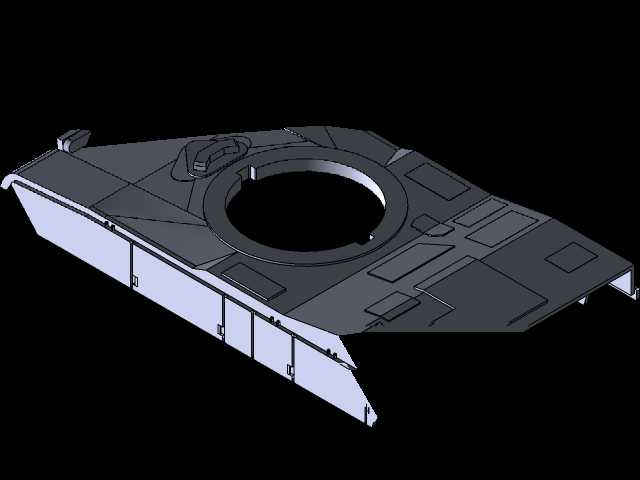

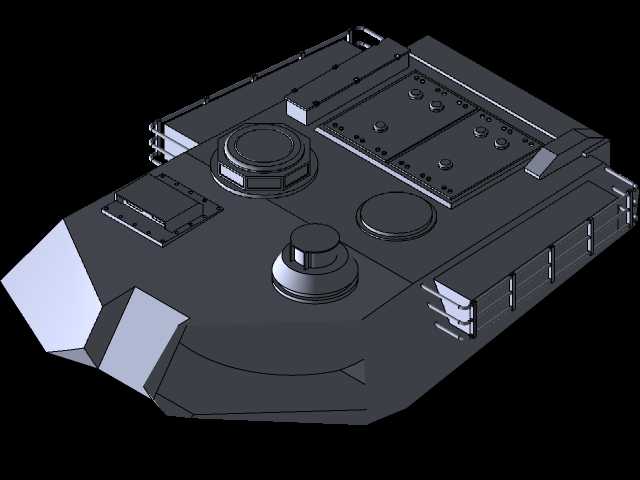

　　可实现随地形起伏的动态弯折，能够满足越障、爬坡、转向等动作的运动仿真需求，底盘侧裙板的安装位置与履带外缘预留了足够的安全间隙，避免越野行驶过程中异物卡滞履带，同时侧裙板的模块化固定结构也在模型中做了细节体现，方便后续做装甲模块的拓展改装。上部的炮塔结构采用了大倾角焊接炮塔的外形设计，炮塔正面的复合装甲安装面做了精准的尺寸定位，炮管采用了身管热护套的分段式结构表达，炮尾与炮塔内部的炮塔吊篮安装边界做了明确的结构区分，炮塔顶部的车长周视镜、炮长瞄准镜、高射机枪安装座的位置均按照实车布局还原，炮塔尾部的弹药尾舱做了独立的结构划分，尾舱与战斗室之间的防爆隔板安装位置也有清晰的结构体现，符合该型坦克弹药隔舱化的设计思路。在整体尺寸边界上，

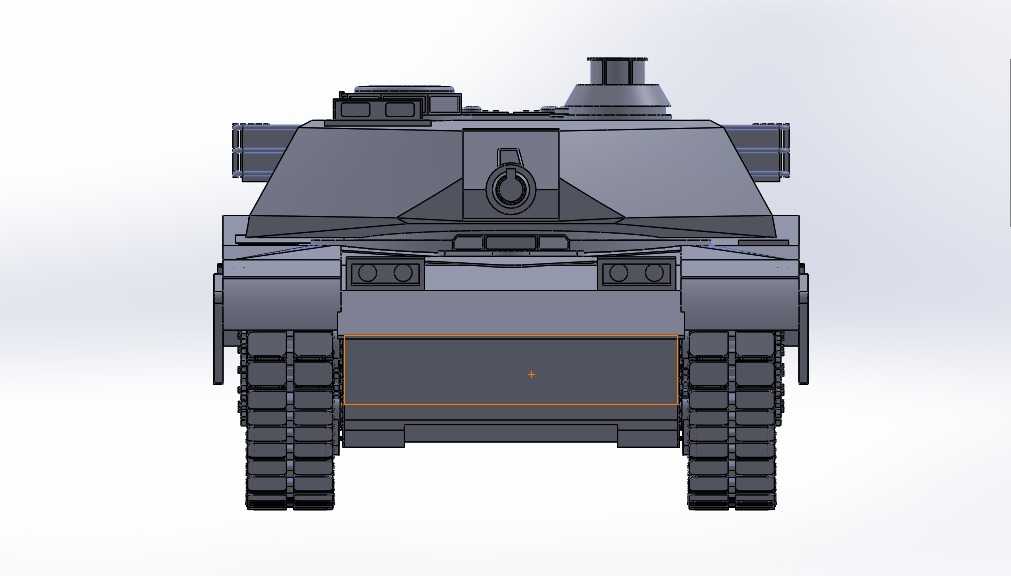

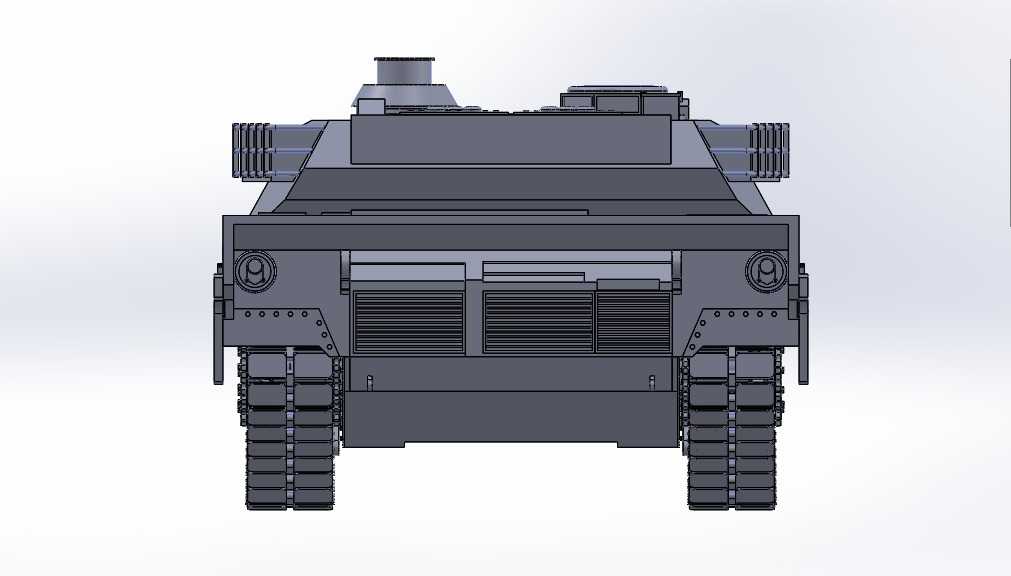

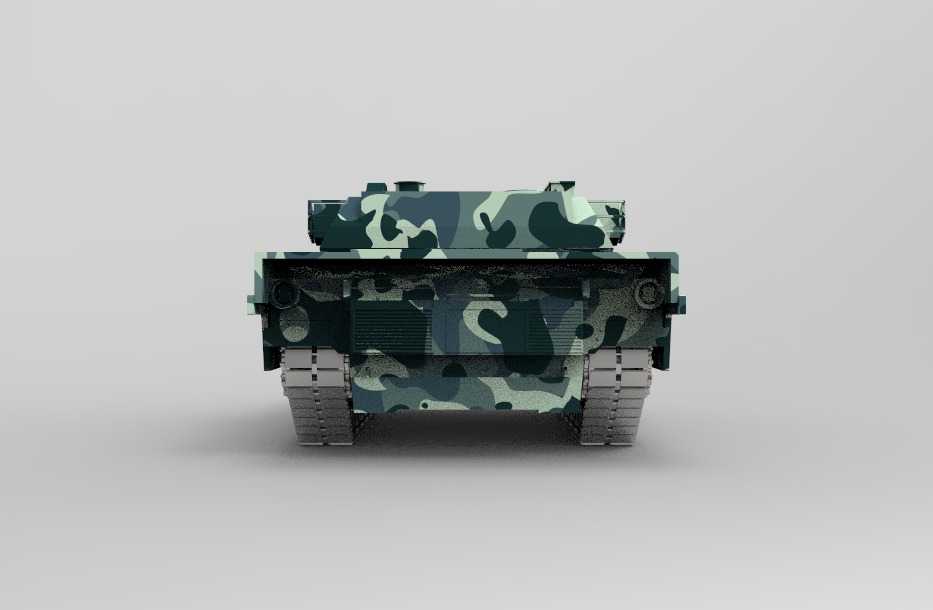

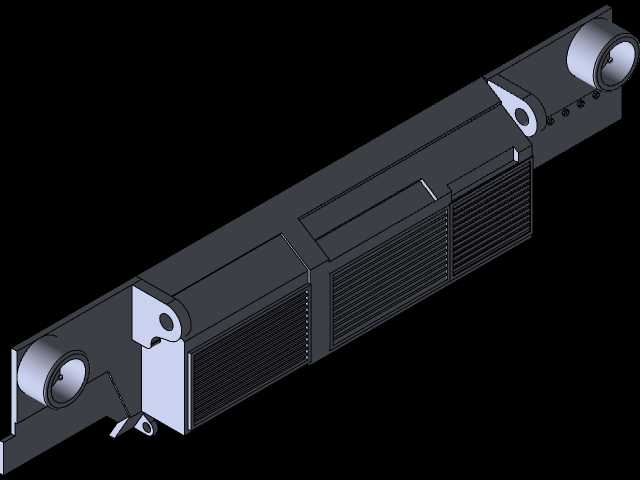

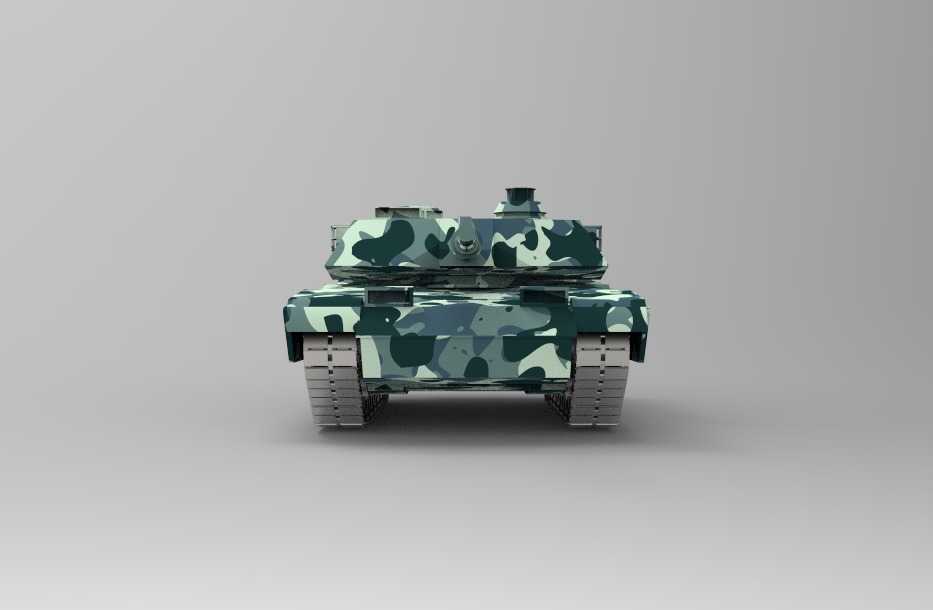

　　模型严格遵循实车的长宽高比例，车首装甲的大倾角角度与实车一致，能够直观体现其防弹外形的设计逻辑，车体前部的驾驶舱舱盖开启方向、舱盖与首上装甲的铰接位置都做了细节还原，车体后部的动力舱散热格栅、排气口布局也与实车结构匹配，动力舱与战斗室的分隔防火墙位置明确，方便后续做动力系统的拆解展示。建模过程中对各部件的装配公差做了模拟预留，所有活动部件如炮塔旋转座圈、炮管俯仰机构、悬挂摆臂都预留了合理的运动间隙，不存在结构干涉问题，既可以用于静态的结构展示，也能够导入仿真环境做运动学、动力学相关的模拟计算。对于装甲装备研发、军事仿真、教具开发领域的从业者来说，该模型能够直接作为基础结构载体，根据不同的使用需求拓展附加装甲、主动防御系统、

　　车载武器站等附加模块，不需要从零开始搭建底盘与炮塔的基础结构，能够大幅缩短相关项目的前期建模周期。模型的结构分层清晰，行走系统、动力系统、炮塔系统、武器系统分别做了独立的组件划分，方便使用者根据需求单独提取某一系统做针对性的研究或修改，比如针对悬挂系统做优化设计时，可以单独调取负重轮、扭杆、摆臂的相关结构，不需要在整体模型中逐一筛选零件，有效提升结构设计与方案迭代的效率。
