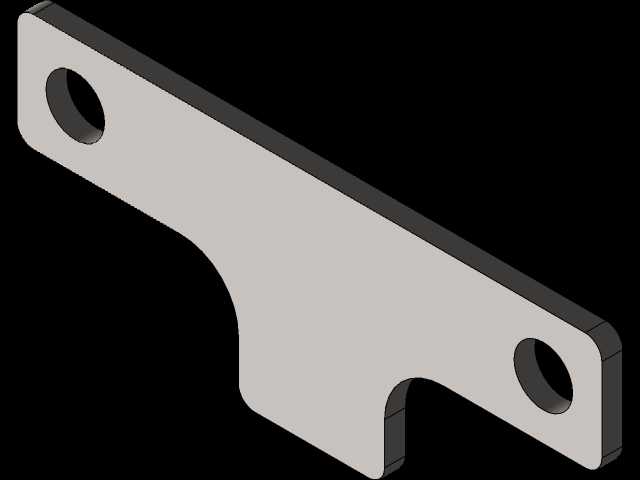

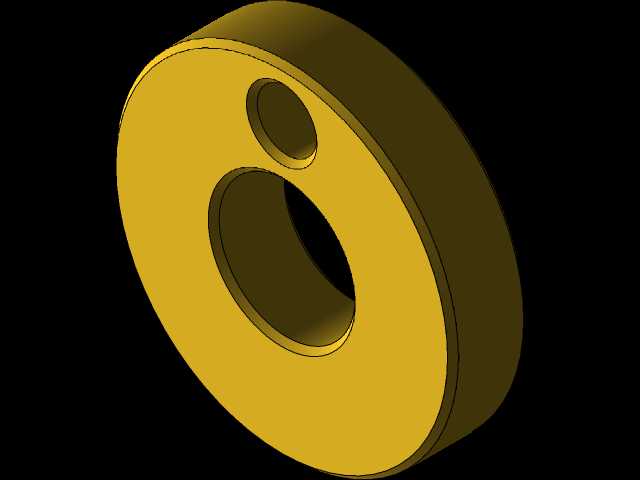

城市复古有轨电车整车结构三维设计

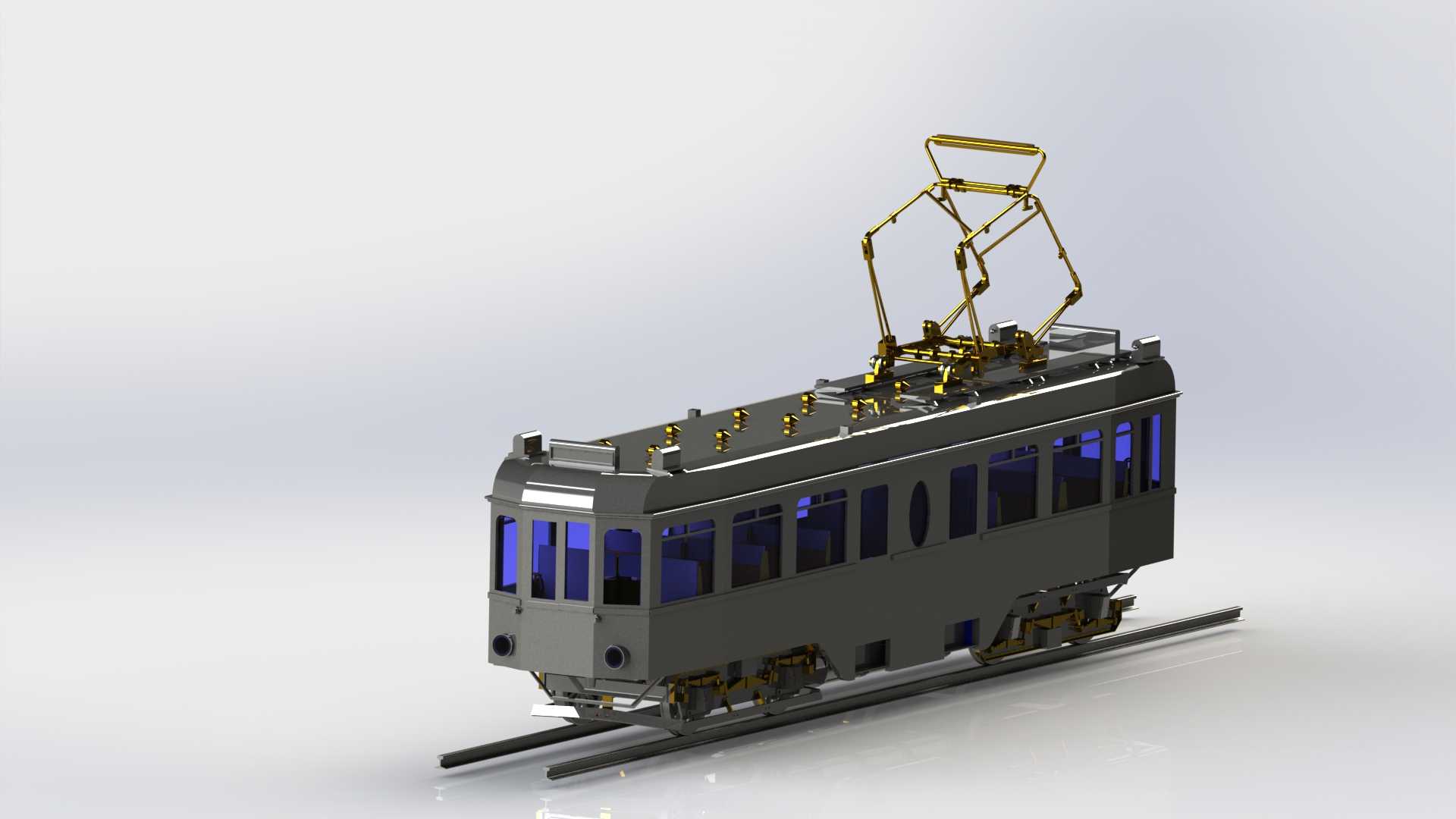

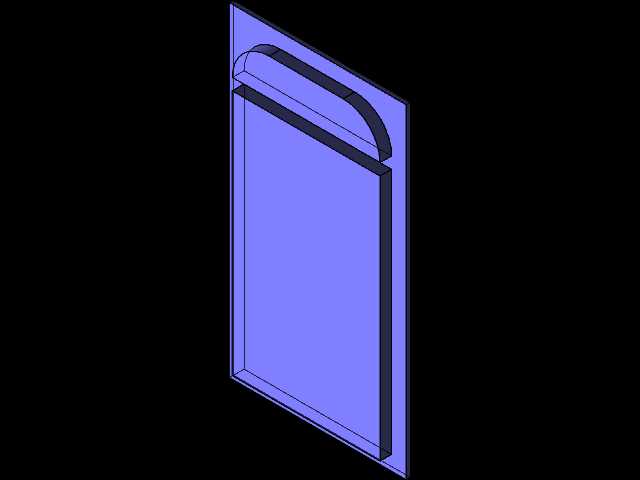

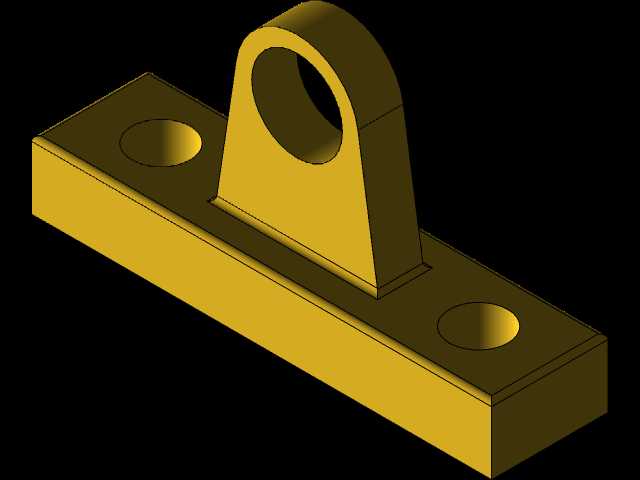

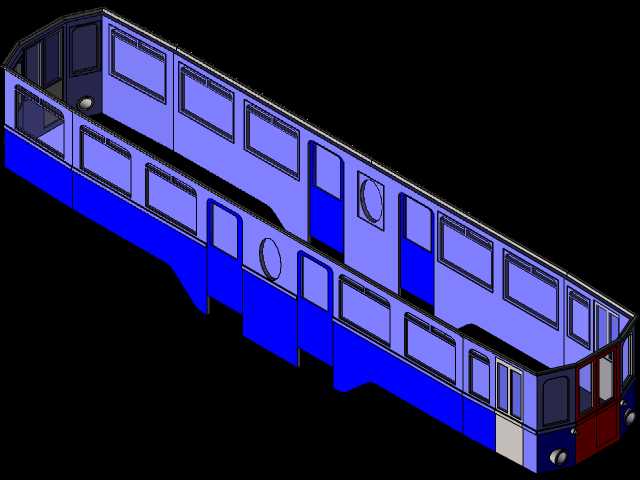

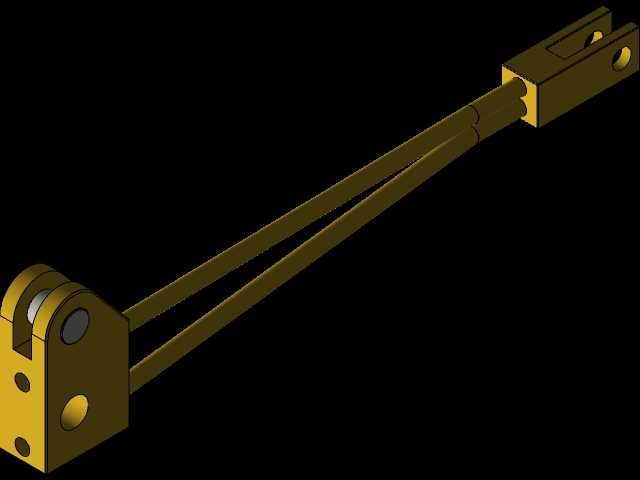

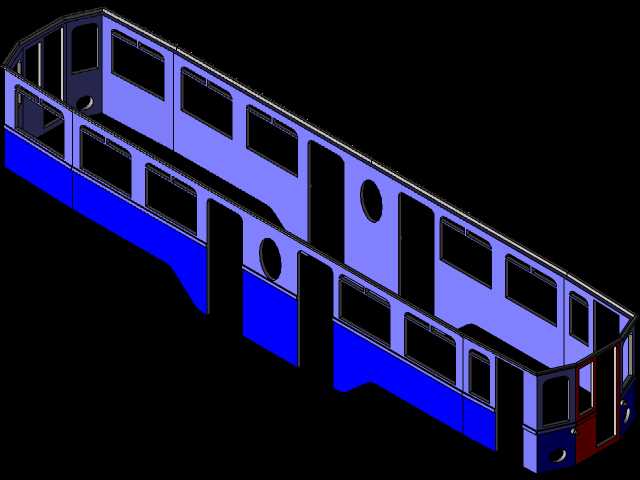

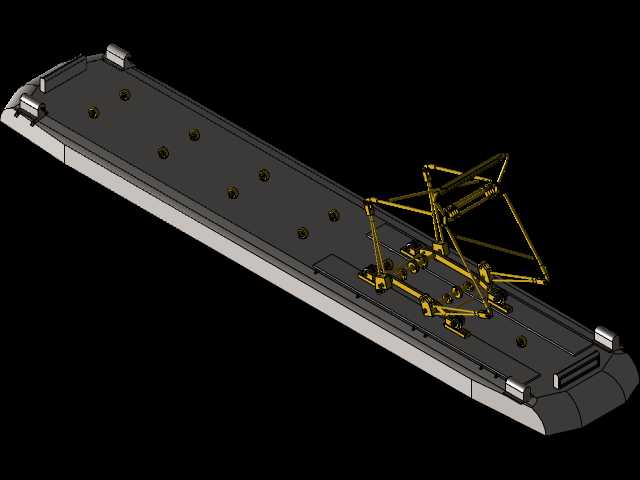

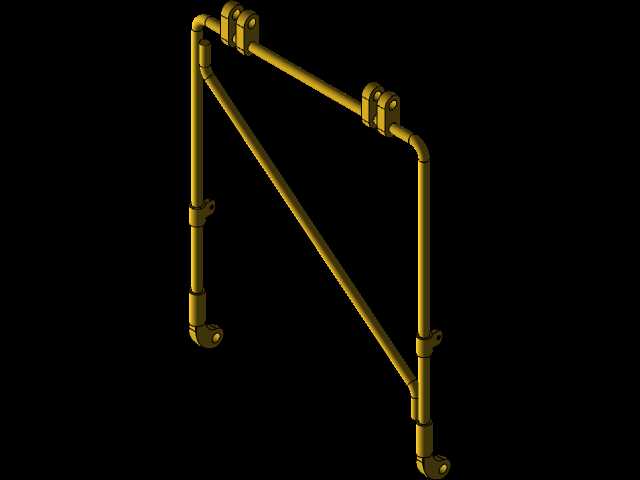

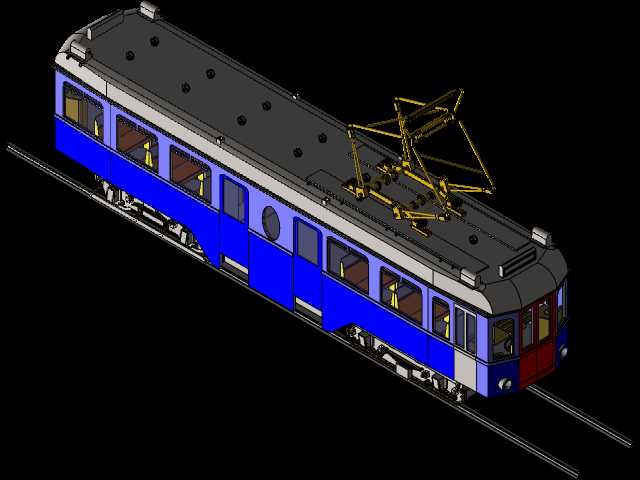

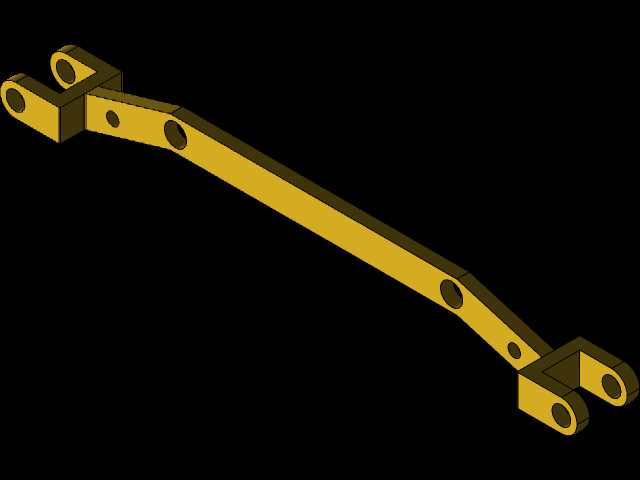

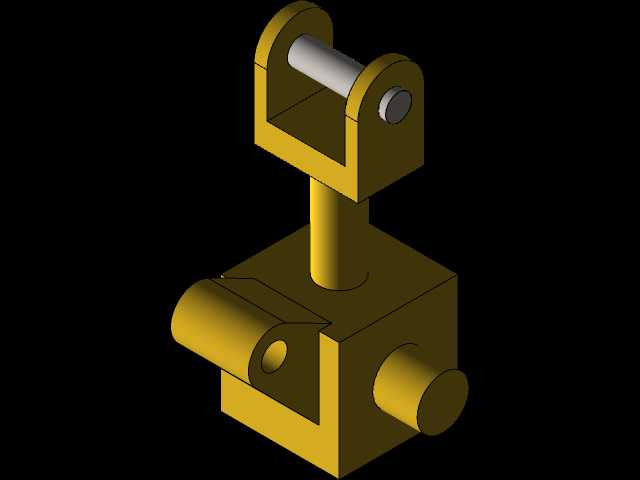

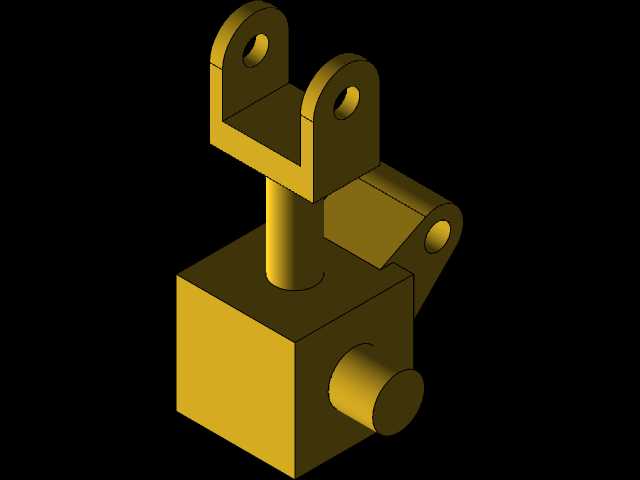

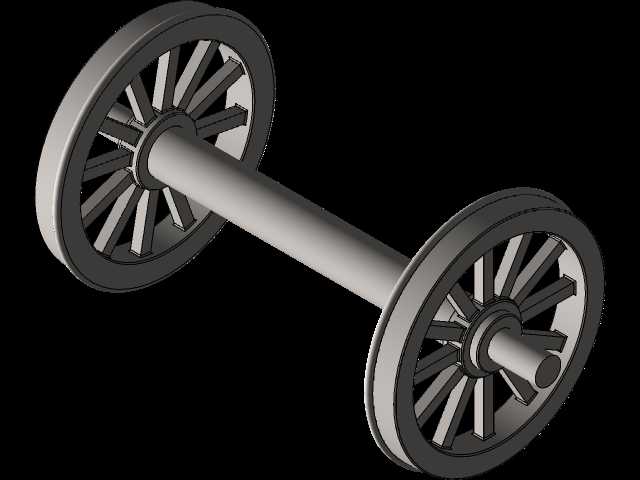

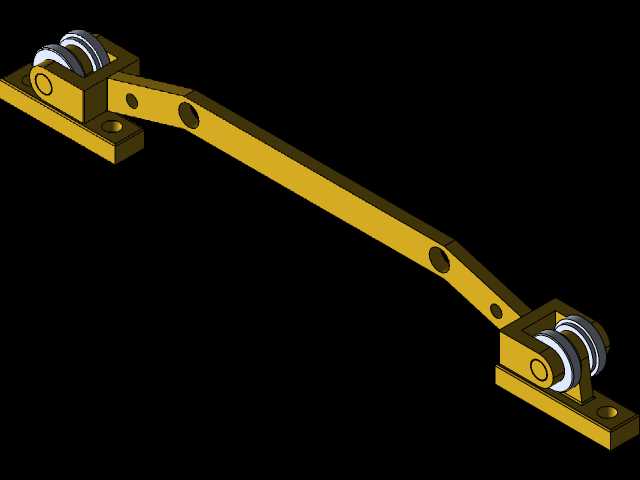

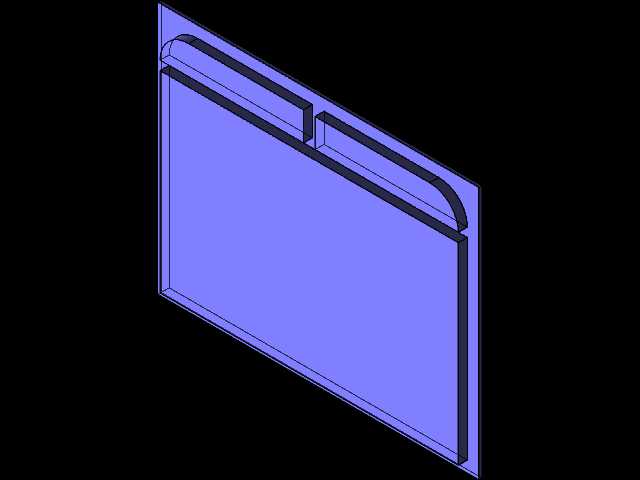

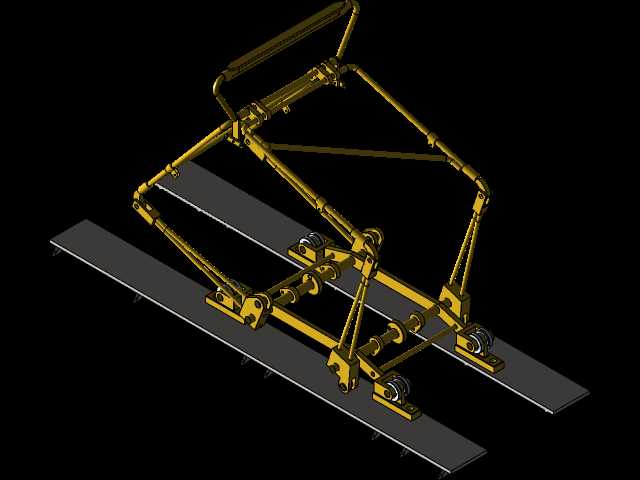

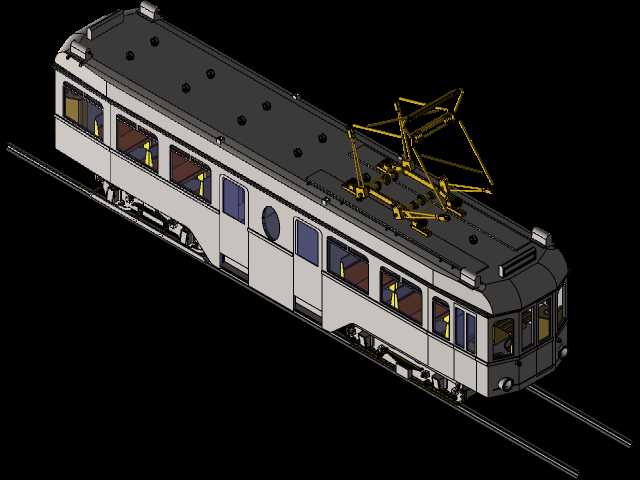

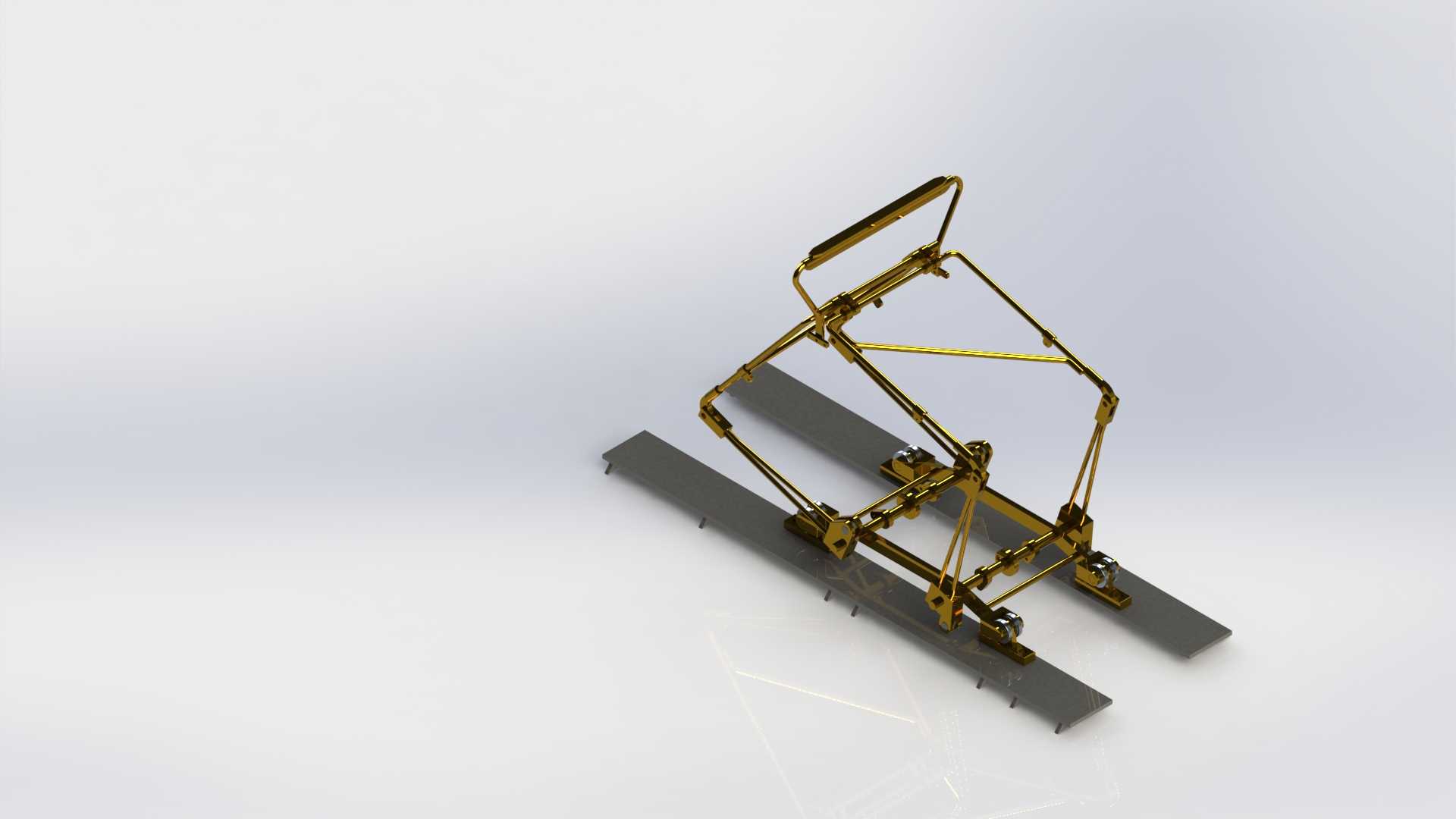

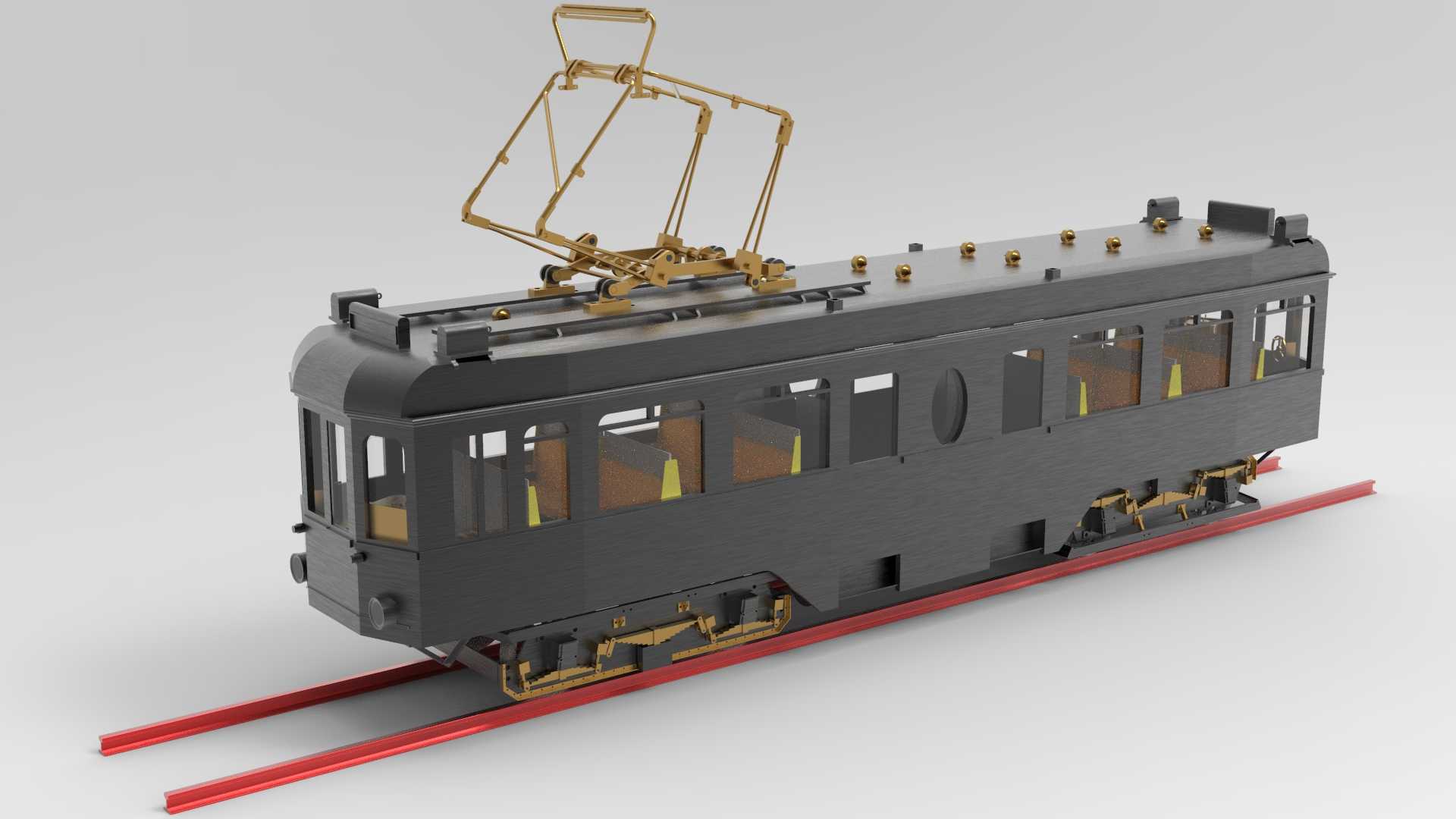

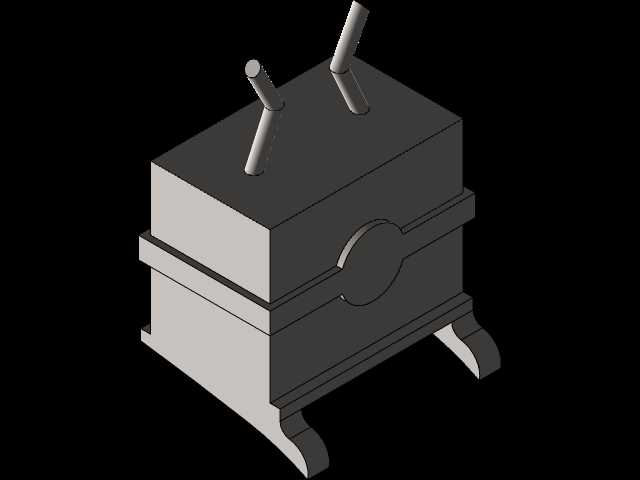

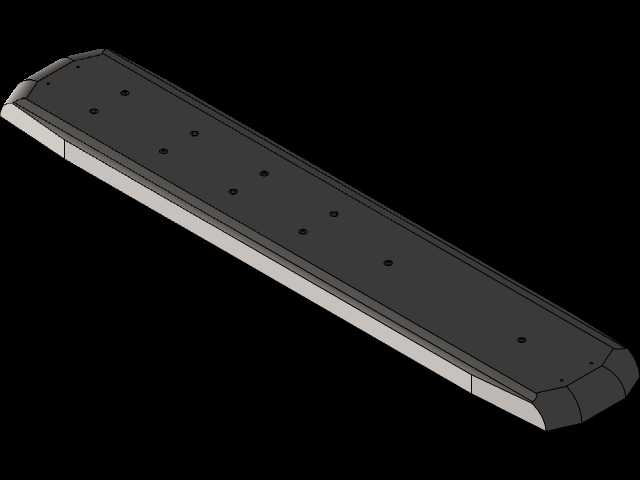

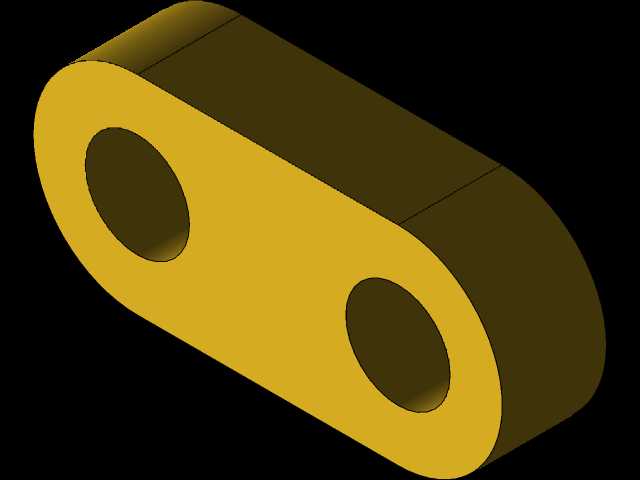

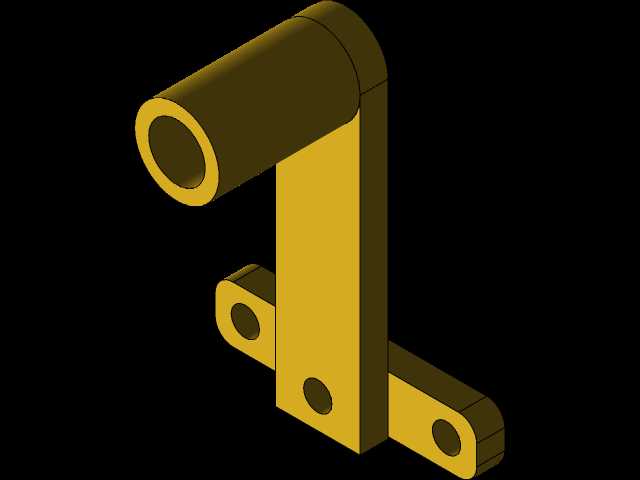

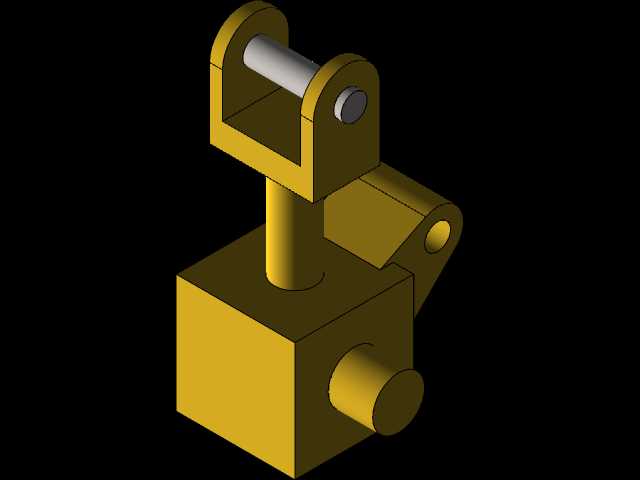

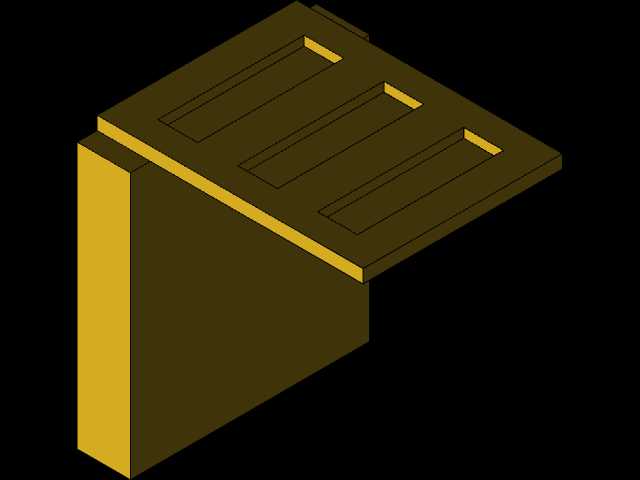

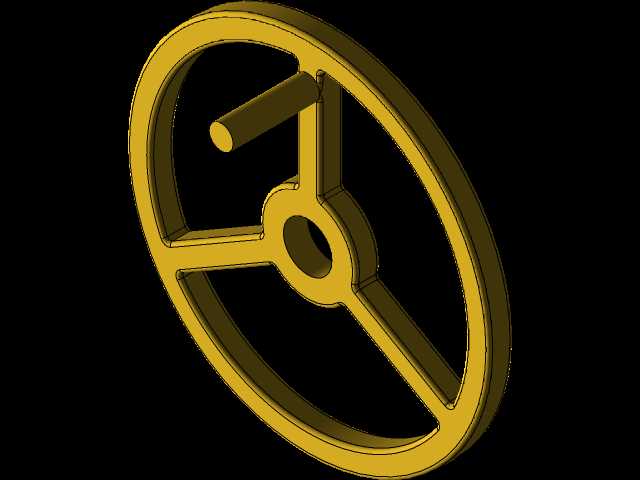

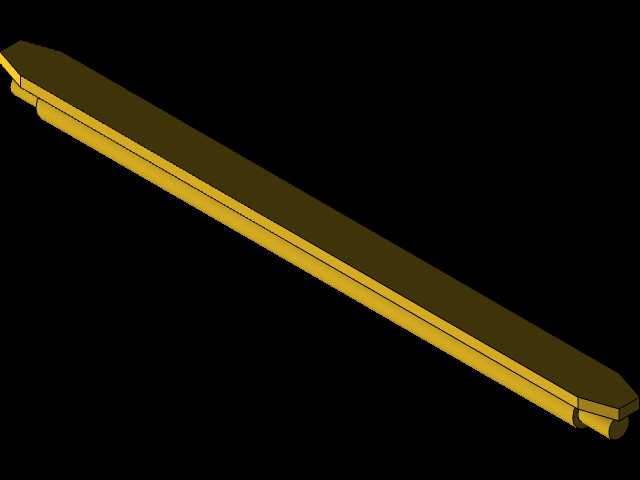

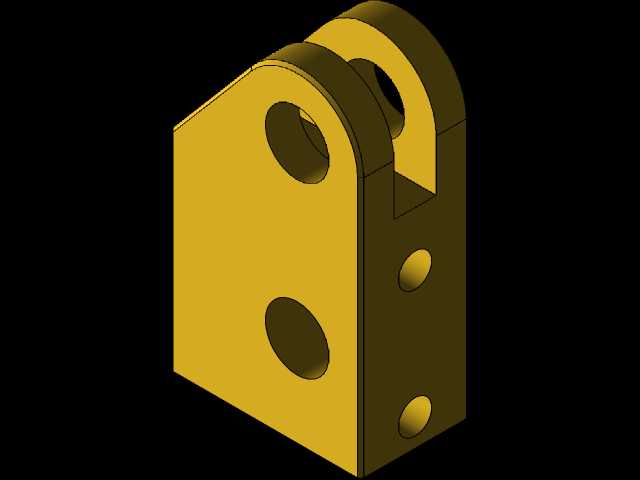

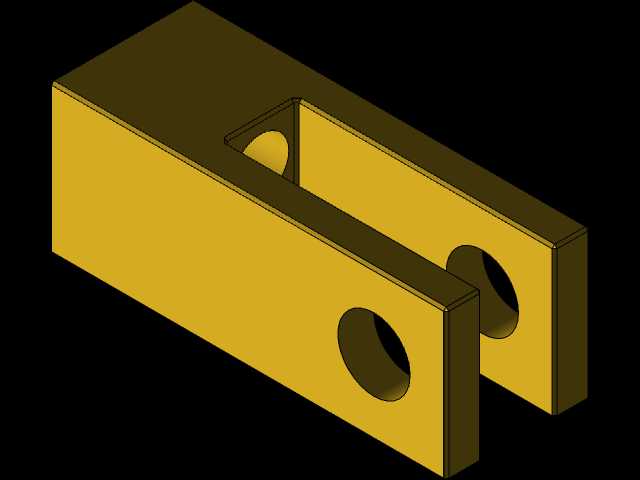

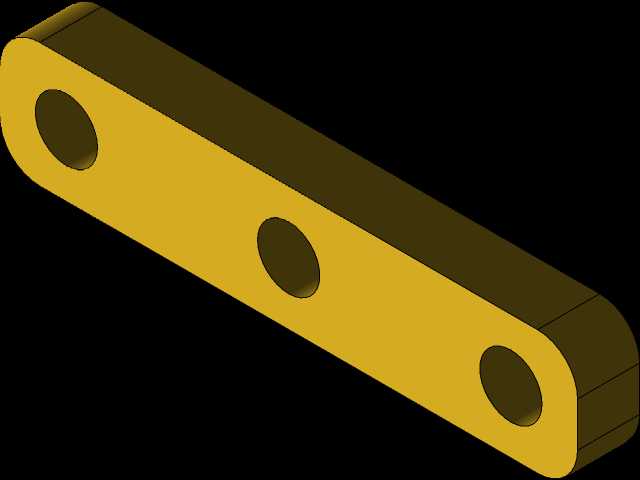

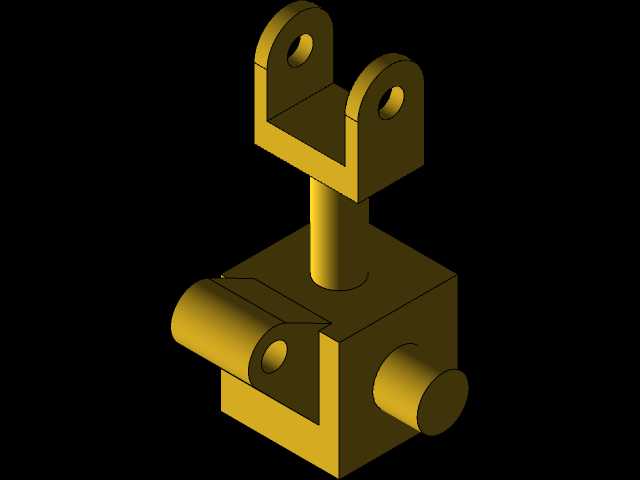

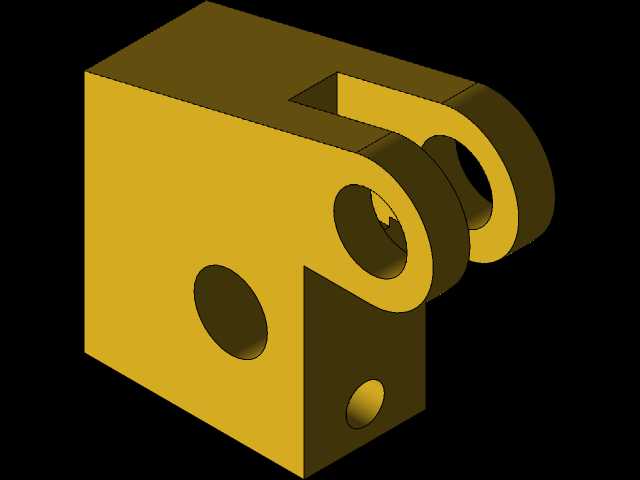

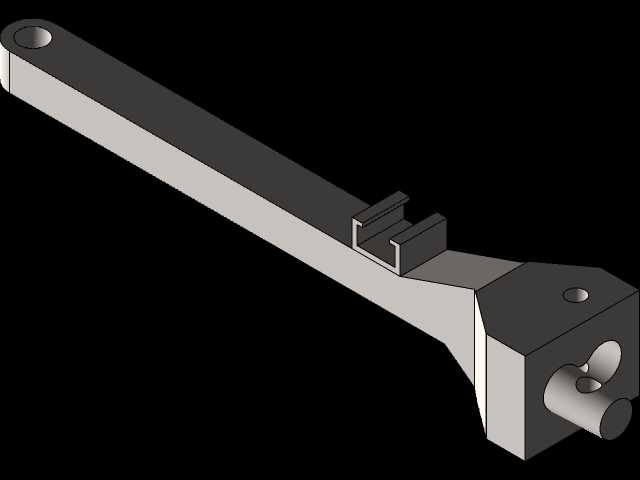

　　这款有轨电车的结构设计，首先要匹配城市既有老城区的轨道敷设边界，常规路面嵌入的槽型轨轨距为1435mm标准轨距，整车走行部的轮对内侧距、轮缘厚度都按照城轨车辆的限界要求做了适配，避免过曲线段时出现轮轨卡滞。车体采用整体承载式薄壳结构，侧墙设置多扇竖向乘客观察窗，车窗玻璃做了内嵌式安装槽设计，窗框与车体蒙皮的接缝处预留密封胶条安装位，兼顾雨天行驶的防水性能与外观整体性。车顶的受电弓采用菱形铰接结构，各臂杆之间的铰接点都做了转动副限位设计，升弓时的最大抬升高度匹配城市架空接触网的常规悬挂高度，落弓时可以完全收纳在车顶的受电弓安装基座上，不会超出车辆顶部的静态限界。

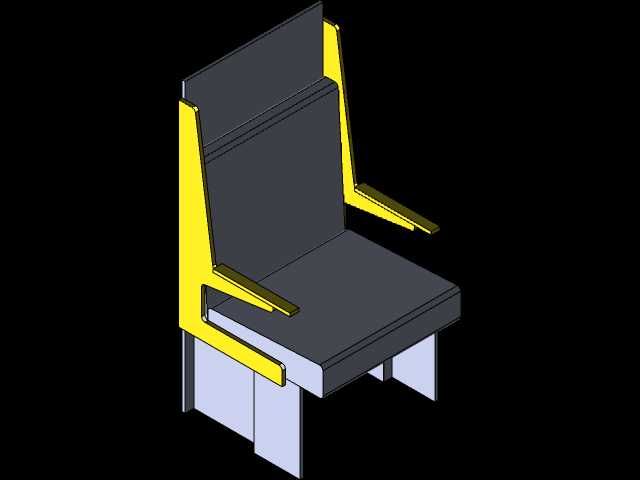

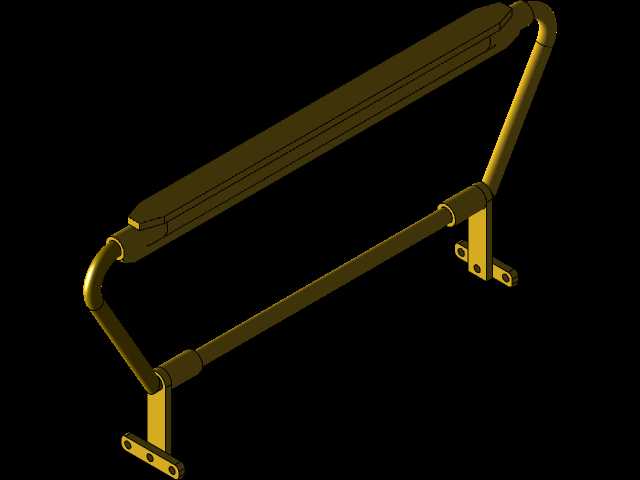

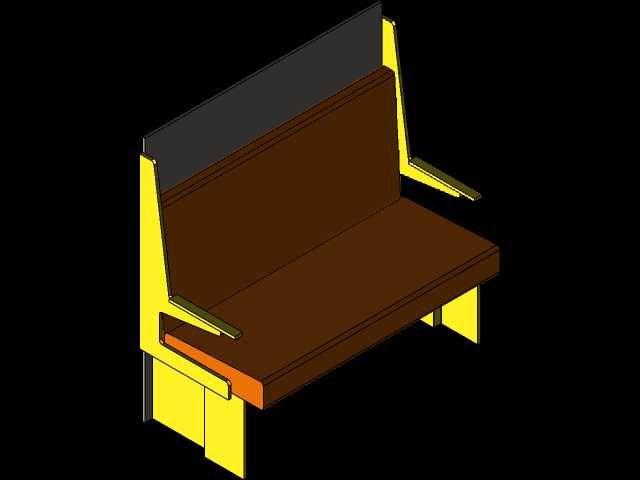

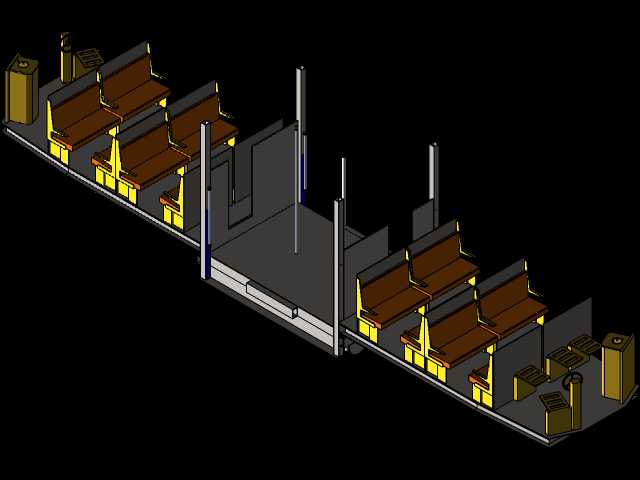

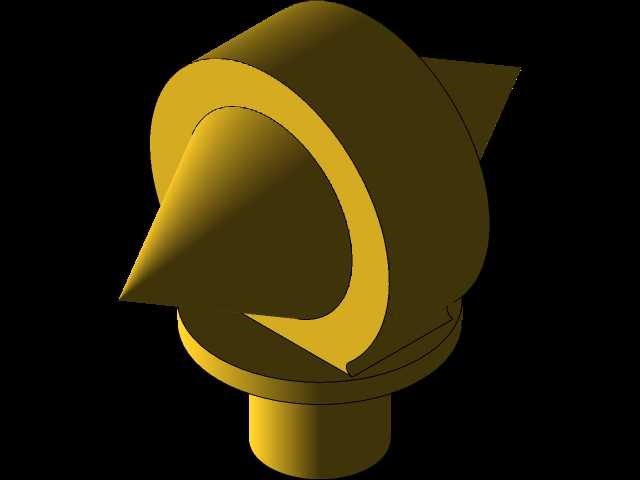

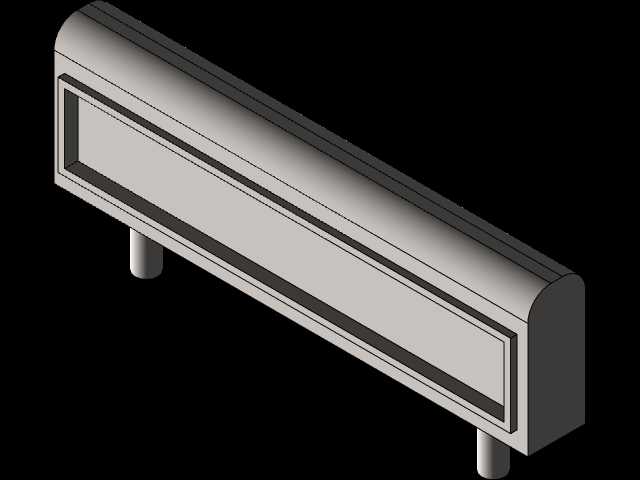

　　从实际运营场景来看，这类有轨电车主要承担城市核心旅游区、老城区的短途客运接驳功能，单节车厢的额定载客量按照站立每平米6人的标准设计，车内扶手杆、座椅安装位都在车体底架的预埋安装座上做了对应预留，不需要额外在地板上打孔破坏结构强度。车头部分采用圆弧过渡的流线型设计，既降低低速行驶时的空气阻力，也能减少车辆交会时的气流扰动对周边行人的影响，车头前端的车灯安装位、车钩连接座都做了模块化设计，后期维护时可以直接整体拆装更换，不需要切割车体结构。

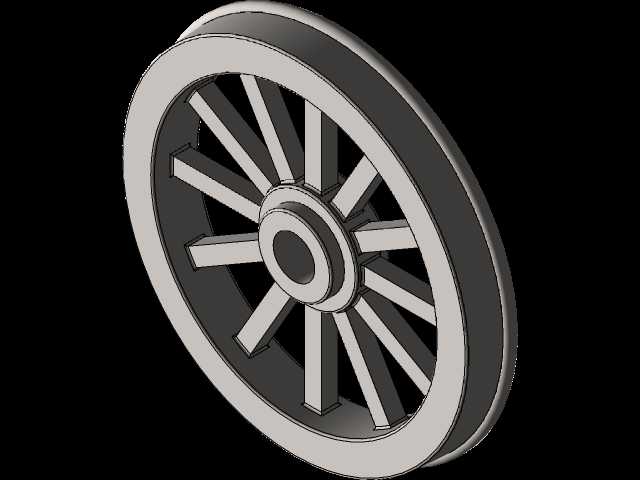

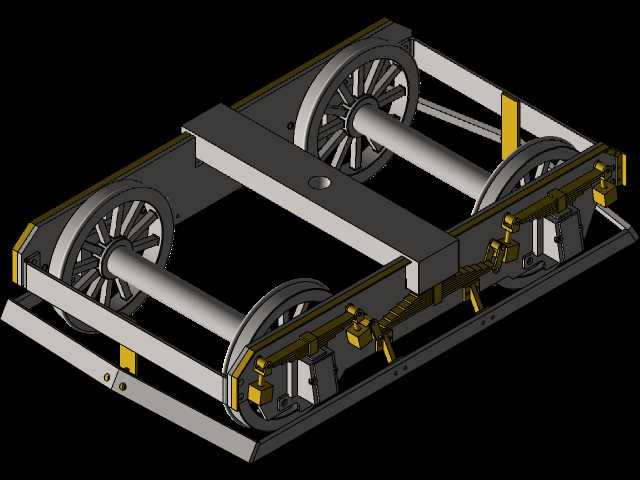

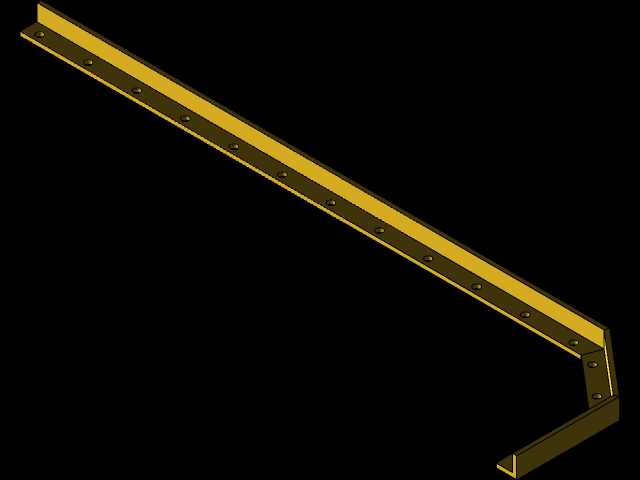

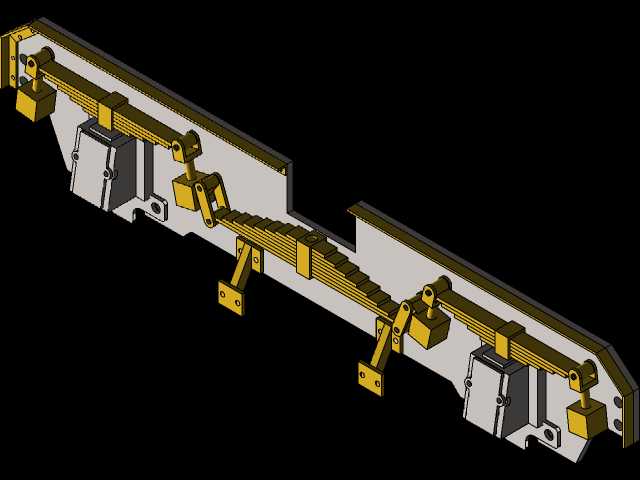

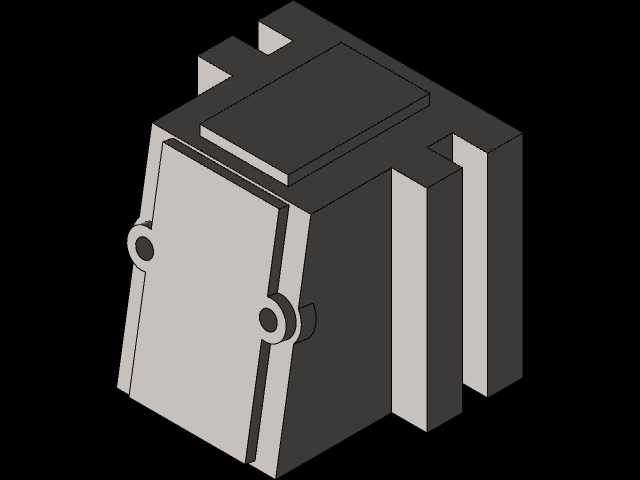

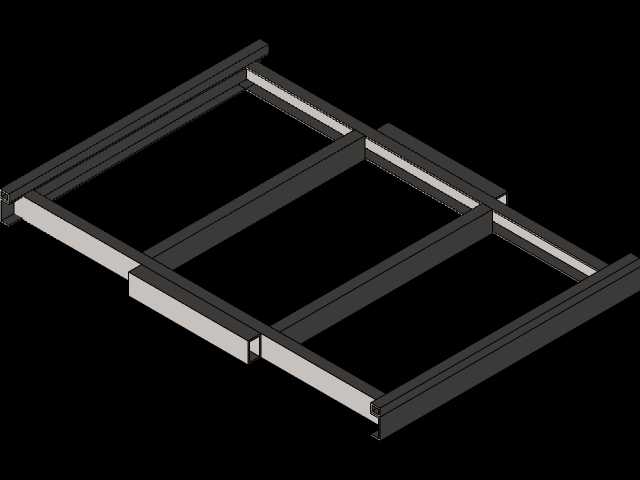

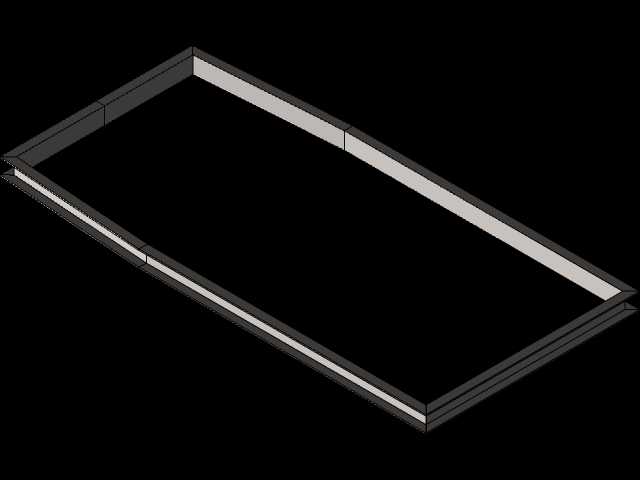

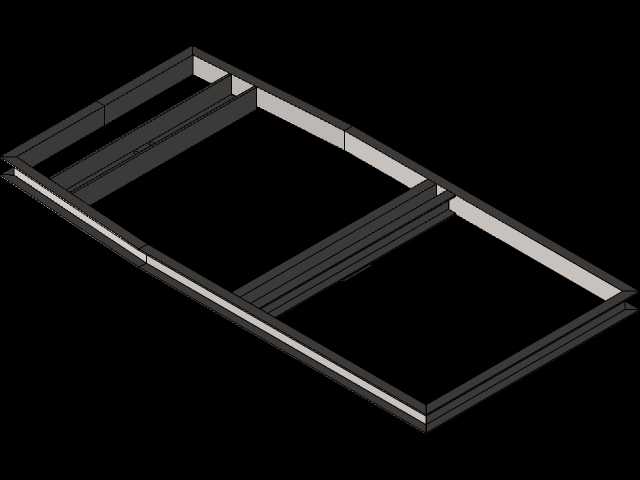

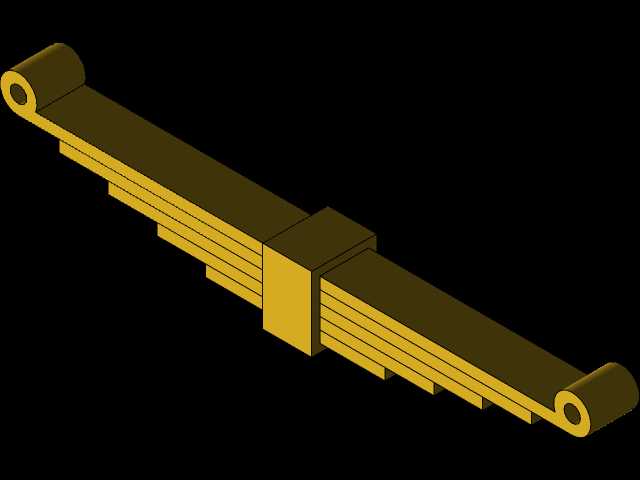

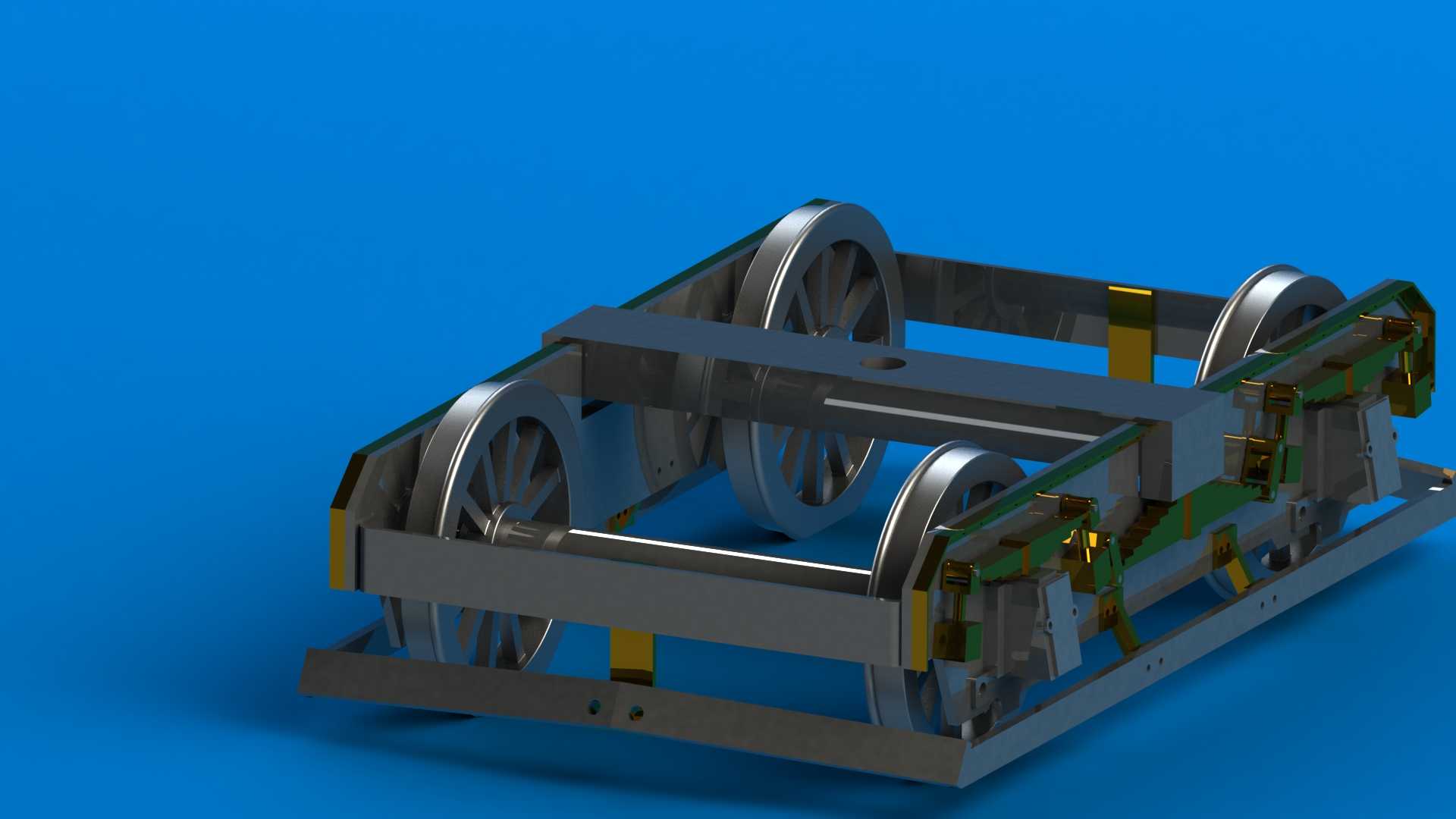

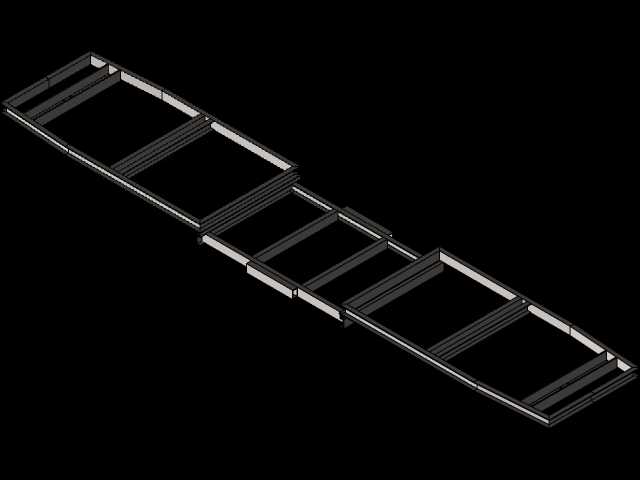

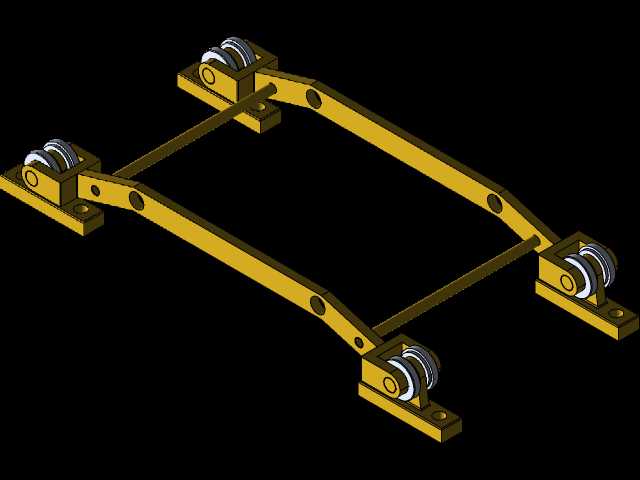

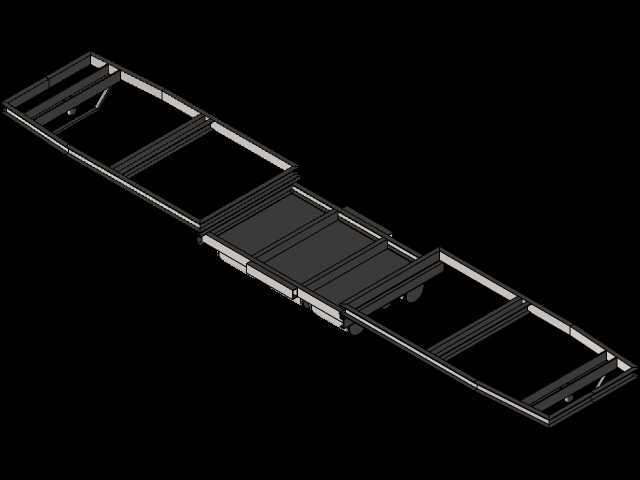

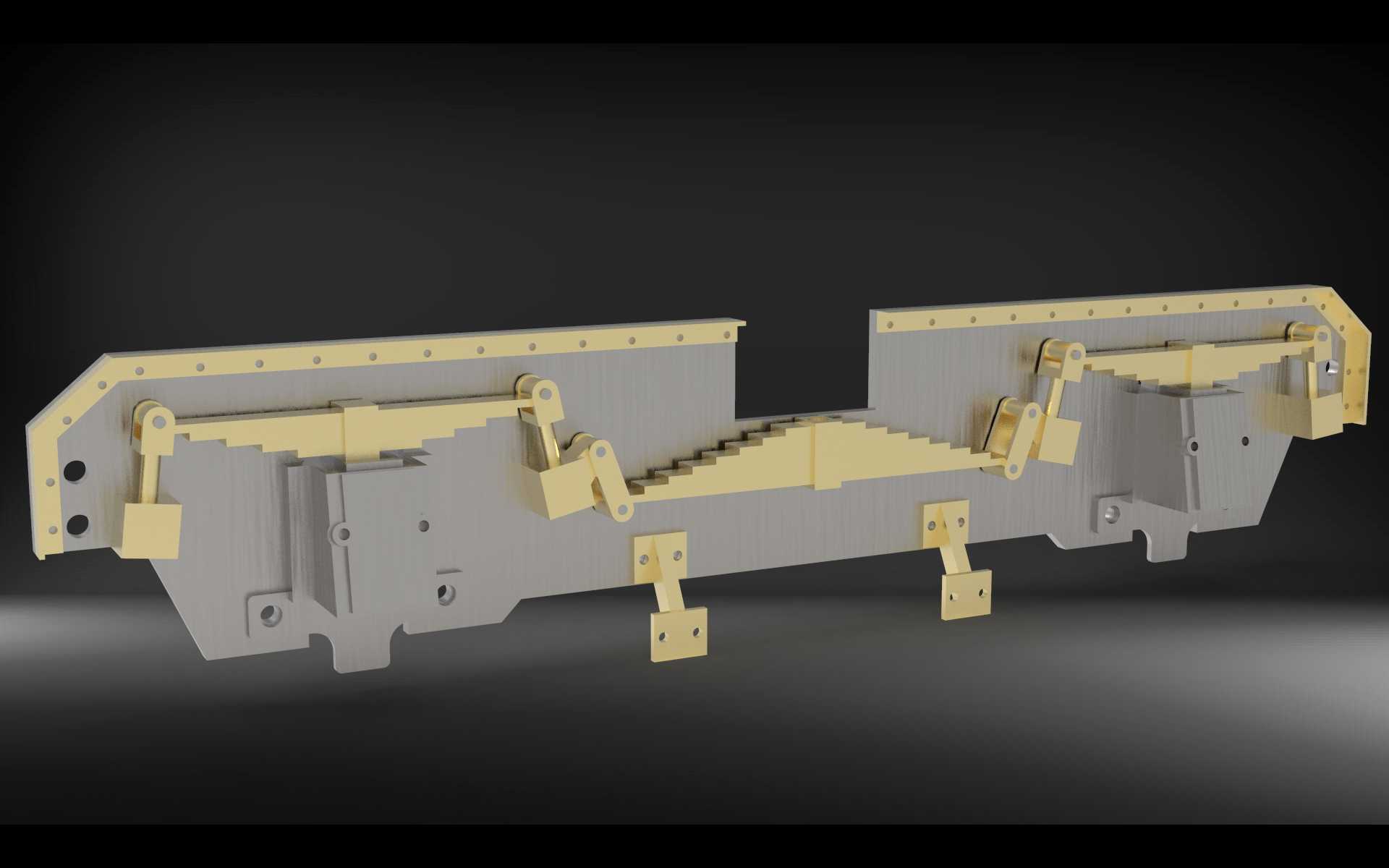

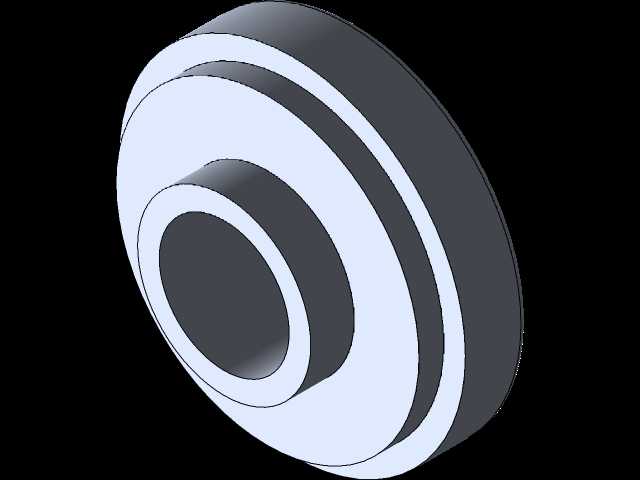

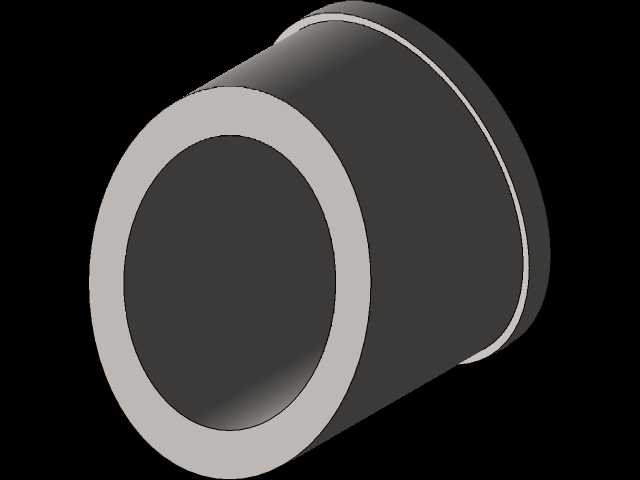

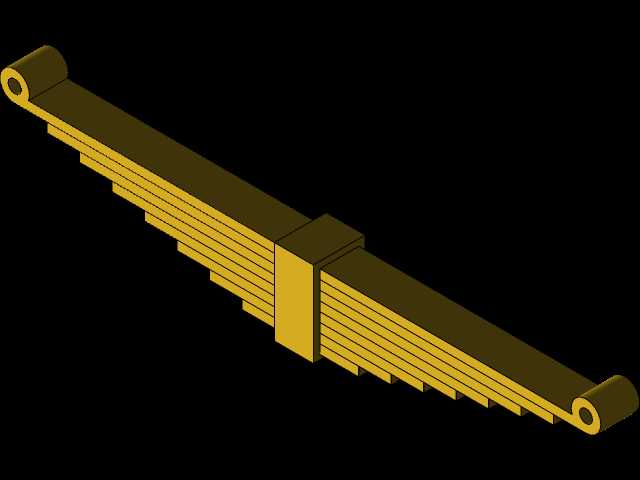

　　走行部的转向架采用两轴构架式结构，一系悬挂采用橡胶堆定位，能够过滤轨道接缝处的高频振动，提升乘客乘坐舒适度，构架上预留了制动单元、牵引电机的安装接口，制动夹钳的安装位置与轮对制动盘的中心距严格控制在公差范围内，保证制动时的制动力均匀施加，不会出现偏磨。车体底架的边梁采用变截面设计，在转向架上方的位置做了局部加强，承受走行部传递的冲击载荷，底架中部的地板下方预留了蓄电池、控制箱等车载设备的安装舱位，舱门采用下翻式设计，方便日常检修时的设备拆装。

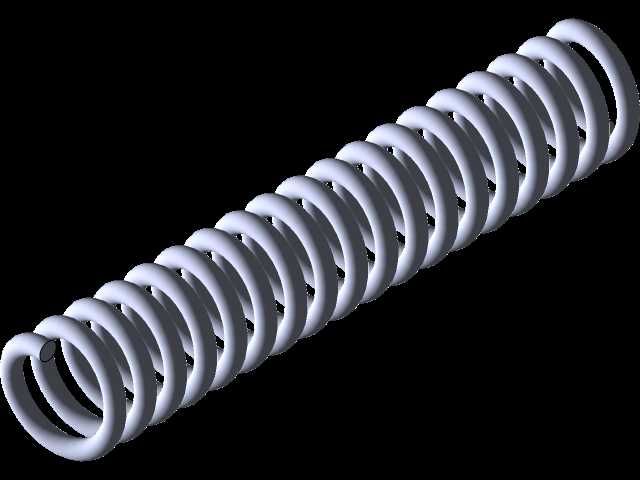

　　设计过程中首先确定的是车辆的动态包络线，在最小曲线半径18m的老城区轨道线路上，车体端部的横向偏移量不能超出线路限界，因此车体的两端都做了小幅的收腰设计，过曲线时不会与周边的道路设施发生刮碰。受电弓的升弓弹簧参数经过匹配计算，能够保证在不同磨耗程度的接触网上都保持稳定的接触压力，既不会因为压力过大加快接触网磨耗，也不会因为压力过小出现离线拉弧的问题。车厢内部的客室地板采用防滑花纹设计，地板面与站台面的高度差控制在100mm以内，方便乘客上下车，尤其是携带行李、推婴儿车的乘客能够无障碍通行。

　　侧门采用双开内藏式滑动门设计，门机的安装导轨隐藏在车顶的内饰板内部，开关门时的运动轨迹不会占用客室内部空间，门体的密封胶条在关门状态下能够完全贴合门框，减少车辆行驶时的风噪传入。车顶除了受电弓之外，还预留了空调机组的安装平台，平台周边设置排水槽，雨天的积水可以通过车体四角的排水管直接排到轨道两侧，不会顺着车体侧墙流下来污染车身外观。车体的外蒙皮采用焊接拼接工艺，所有焊缝都做了打磨平滑处理，后期喷涂漆面后不会出现明显的焊缝痕迹，车身的色彩分区按照复古涂装的要求做了分界面预留，能够直接按照分色线进行喷涂作业。

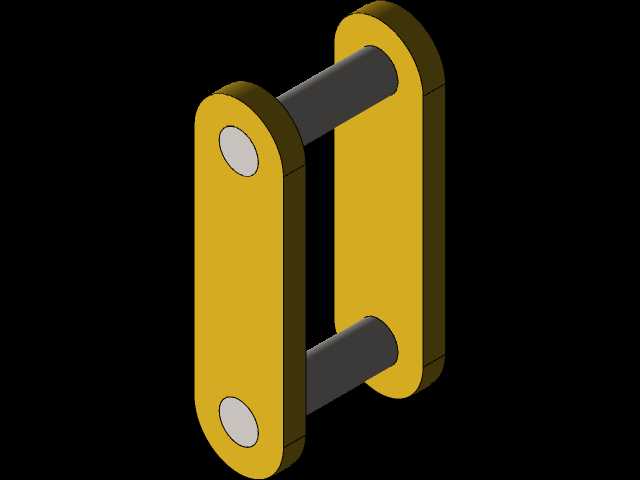

　　在安装边界的校核上，整车落轨后，车钩中心距轨面的高度符合城轨车辆的连挂标准，能够与同类型的救援车辆实现正常连挂，转向架与车体底架之间的空气管路、电气线路走线都采用线槽防护，避免车辆运行过程中线路被碎石、杂物击打损坏。车头前端的排障器距离轨面的高度控制在规定范围内，能够有效清理轨道面上的小型障碍物，又不会因为过低在过轨道坡道时刮碰轨面。整车的重心高度经过配平计算，在额定载客状态下的重心位于车体中心线上方的合理范围内，车辆过曲线时的侧倾角度在安全阈值内，不会出现倾覆风险。
