多孔槽型机械安装定位基板结构设计

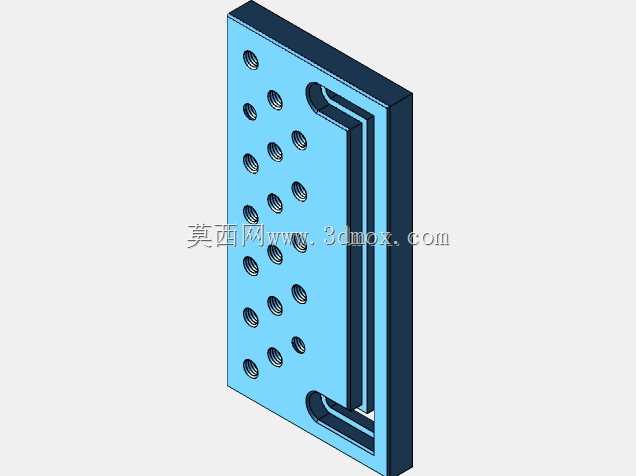

　　在非标自动化产线搭建、工装夹具改制以及小型实验台架装配场景中，这类带阵列孔与通槽的板件是出现频率极高的基础结构件，很多初次接触结构设计的从业者往往会忽略这类基础件的细节设计，直到现场装配时才发现孔位不对、槽宽不匹配、安装边界干涉等问题，反而拖慢整个项目的调试进度。从实际使用场景来看，这类板件最常作为功能模组的承载基板使用，比如在小型检测工位上，它可以用来固定光电传感器安装支架、待检测工件的定位挡块，或是小型气动元件的转接底座；在工装夹具领域，它也可以直接作为夹具体的基础板，配合快换销钉实现不同规格工件的快速装夹切换，不需要每次都重新加工整块基板，能大幅降低多品种小批量生产的工装制造成本。

　　设计这类板件时，首先要考虑的是安装边界的兼容性，板件的整体厚度需要根据承载的负载重量选定，常规轻载场景下选用6-8mm厚度的铝合金板材即可满足刚性需求，如果承载的是带振动的气动或电动元件，则需要提升到10mm以上厚度，或是更换为45号钢材质避免长期使用出现形变。板件侧边的通槽设计是整个结构的核心亮点，区别于固定孔位的安装方式，通槽可以实现安装位置的连续可调，不需要严格按照预设孔位对位，现场调试时可以根据实际装配误差微调元件位置，补偿加工环节带来的尺寸公差，这一点在多模组拼接的设备上尤为实用——很多时候不同模组的加工误差累积起来，固定孔位根本无法对齐，通槽的存在就能直接消化这部分误差，不需要返工重新打孔。

　　板面上的阵列孔设计也有明确的工程逻辑，孔间距采用等距排布，优先选用行业通用的20mm、25mm或40mm标准孔距，这样可以直接配合市售的标准紧固件、连接角码使用，不需要单独定制异形连接件。孔的类型分为两种，一部分是贯穿的光孔，用来穿螺栓实现不同板件之间的锁紧连接，另一部分是带沉头的台阶孔，可以将螺栓头完全埋入板件平面内，保证板件安装后表面平整，不会出现凸起的螺栓头干涉其他运动部件的情况。设计时需要注意孔与板边、孔与通槽之间的壁厚，最小壁厚不能小于孔径的1.5倍，否则加工时容易出现孔口崩边、槽壁变形的问题，后续受力时也容易在应力集中的位置出现断裂。

　　从加工工艺角度考虑，这类板件的外形轮廓优先采用铣削一次加工成型，通槽的转角位置要预留合适的铣刀半径，不要设计成清角结构，否则普通铣床无法加工到位，还会额外增加电加工的成本。阵列孔的位置公差需要控制在±0.05mm以内，保证不同位置安装的元件都能保持统一的定位精度，如果是用于高精度检测设备的基板，还需要在加工完成后做表面阳极氧化或发黑处理，提升板面的耐磨性能，同时避免长期使用出现锈蚀，影响安装基准面的平面度。

　　实际选型使用时，需要先确认板件的整体长宽尺寸是否适配安装空间，预留出至少10mm的边缘安装余量，避免固定螺栓距离板边过近导致锁紧时板边开裂。通槽的宽度要匹配常用的M4、M5或M6螺栓外径，保证螺栓可以在槽内顺畅滑动，同时槽的长度要覆盖所需的调节行程，一般会比理论调节行程多留10-15mm的余量，应对现场可能出现的设计变更。阵列孔的排布方向要和设备的调整方向保持一致，比如需要沿长度方向调整元件位置时，通槽要沿长度方向开设，阵列孔的排布也要匹配这个方向的安装需求，避免出现孔位方向和调整方向垂直，无法实现位置调节的问题。

　　很多新手设计这类板件时容易犯的错误是把孔位排得过密，觉得孔越多安装越灵活，实际上过密的孔会大幅降低板件的整体刚性，受力后很容易出现弯曲变形，反而影响安装精度，孔间距保持在标准孔距的整数倍即可，不需要盲目增加孔的数量。另外板件的安装基准面要保证平面度要求，粗加工后需要做一次平磨处理，消除加工过程中产生的形变，保证安装在上面的功能元件不会因为基准面不平出现倾斜，影响设备的运行精度。这类板件虽然结构简单，但是作为整个模组的基础承载部件，它的设计合理性直接影响到后续整个设备的装配效率和运行稳定性，是结构设计中不能轻视的基础环节。
