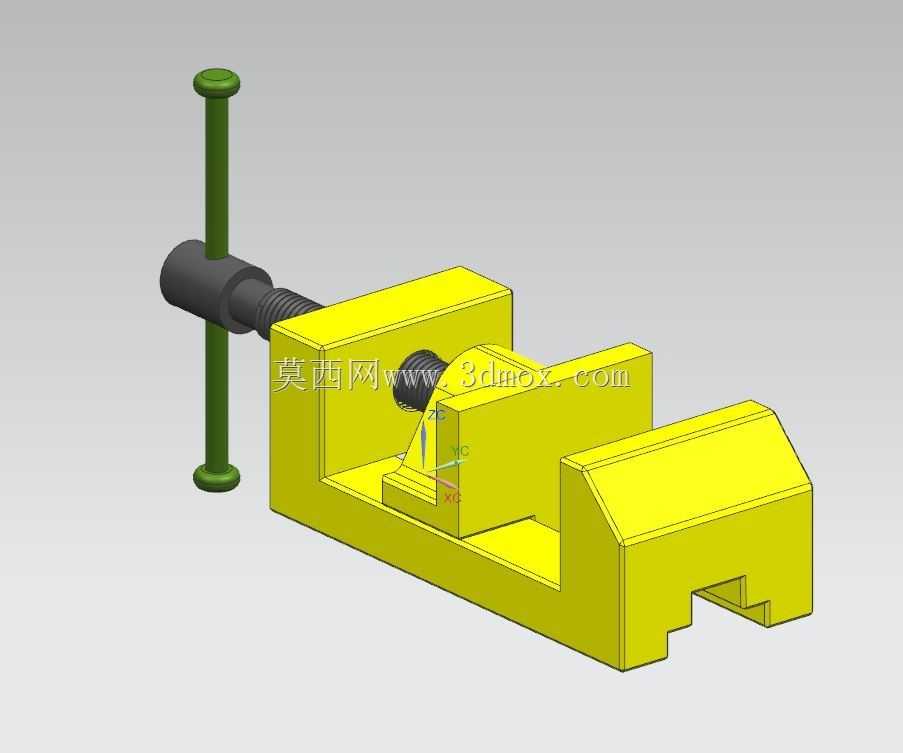

机加工手动夹紧台式虎钳结构设计

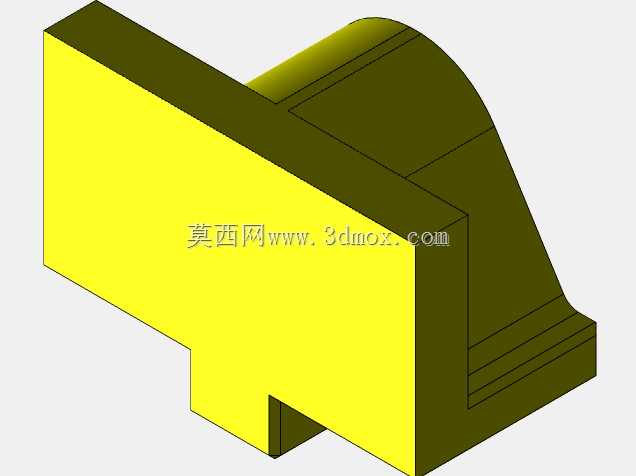

　　在常规金工实训、小型零件铣削、钻削加工以及钳工修配场景中，台式虎钳是工位上不可或缺的基础工装，它承担着工件定位后刚性夹紧的核心作用，避免加工过程中工件出现位移、振颤，直接影响加工精度与操作安全性。这款台式虎钳采用经典的丝杠螺母传动结构，整体采用固定式底座设计，底座下方预留的卡口结构可直接适配常规钳工台、铣床工作台的T型槽安装边界，安装时通过T型螺栓穿过底座卡口即可完成锁紧固定，无需额外制作转接安装板，适配绝大多数常规加工工位的安装尺寸要求。从功能结构来看，活动钳身与固定钳身的配合面采用燕尾槽导向结构，这种导向形式的导向精度高、承载侧向力能力强，当丝杠带动活动钳身进给时，钳身不会出现上下翘曲或者左右偏移的情况，

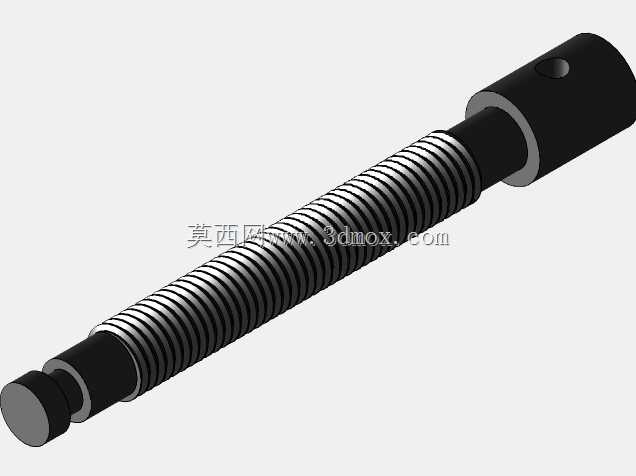

　　钳口的平行度在全行程范围内可以保持稳定，保证不同厚度工件夹紧后，钳口与工件接触面的贴合度均匀，不会出现局部压应力过大夹伤工件，或者夹紧力不足导致工件飞出的风险。钳口部分采用可拆卸式设计，钳口板上加工有交叉网纹，在夹紧毛坯件或者表面粗糙度较高的工件时，网纹可以嵌入工件表面微小的凹凸结构，增大接触摩擦力，即使承受较大的铣削侧向力，工件也不会出现滑移；如果需要夹持精加工表面工件，也可以快速更换铜质或者铝质软钳口，避免夹伤工件已加工表面，适配不同加工工序的装夹需求。传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动夹紧的工况，丝杠端部的转动手柄采用长杆式设计，根据杠杆原理，

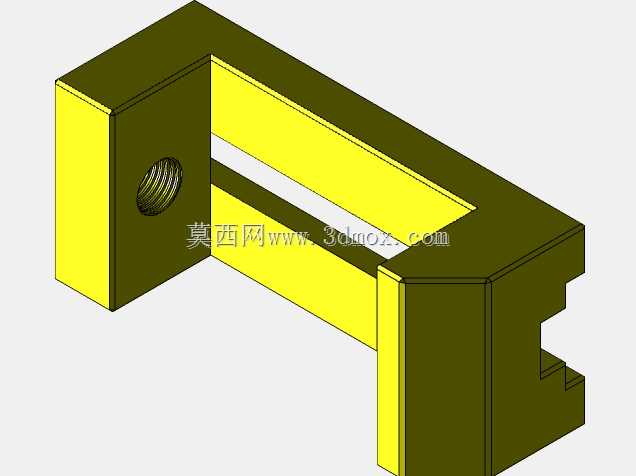

　　操作人员施加较小的手部力量就可以在丝杠端产生足够的轴向推力，满足常规钢材、铝材零件加工所需的夹紧力要求；丝杠与活动钳身的连接部位采用间隙配合的销轴结构，当丝杠旋转进给时，活动钳身只做直线进给运动，不会随丝杠一同转动，保证钳口始终与固定钳口保持平行。从设计思路上，这款虎钳没有多余的复杂结构，所有部件都围绕可靠夹紧、操作便捷、维护简单三个核心需求设计：固定钳身与底座为一体化铸造结构，整体刚性充足，在承受大切削力冲击时不会出现结构变形；丝杠螺母副采用开放式安装结构，日常维护时只需要定期在螺纹表面涂抹润滑脂，就可以长时间保持进给顺畅，即使有加工产生的铁屑落入螺纹间隙，也可以通过毛刷快速清理，不会出现卡滞问题；手柄与丝杠端采用通孔插接配合，

　　不需要额外的紧固件固定，拆装十分方便，如果操作空间受限，还可以根据工位实际情况更换更短的手柄，适配狭窄工位的操作需求。在实际使用场景中，这款虎钳不仅可以用于常规的机加工装夹，还可以完成小型零件的折弯、校直、铆接等钳工操作，固定钳身的平面经过精磨处理，也可以作为小型零件划线的基准平面使用，功能覆盖了小型加工工位绝大多数的装夹与辅助操作需求。整体结构的尺寸设计充分考虑了人工操作的人机工程学要求，手柄的安装高度距离工作台面的距离符合成年人站姿操作的手臂发力角度，长时间操作也不容易产生疲劳；钳身的最大开口尺寸覆盖了常规小型零件的装夹范围，不需要频繁更换大规格夹具就可以完成绝大多数日常加工任务，是小型加工车间、实训基地、维修工位性价比极高的基础工装选择。
