重载直线运动液压滚轮承载模组

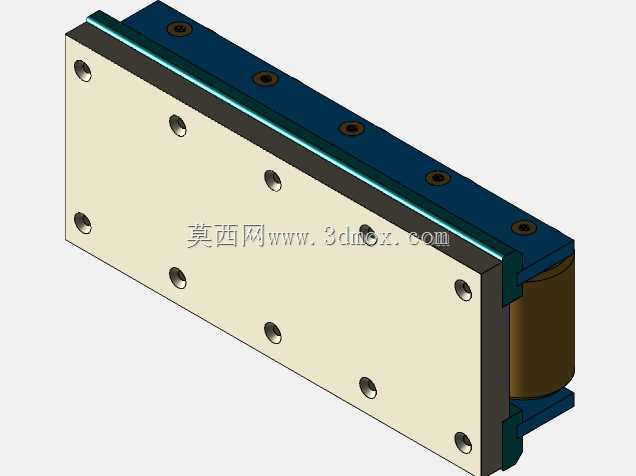

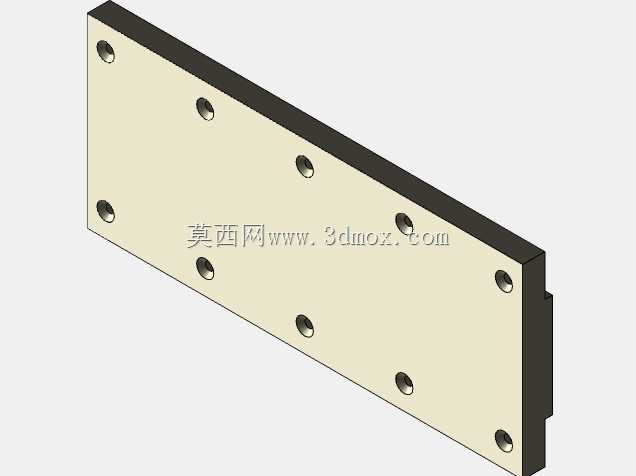

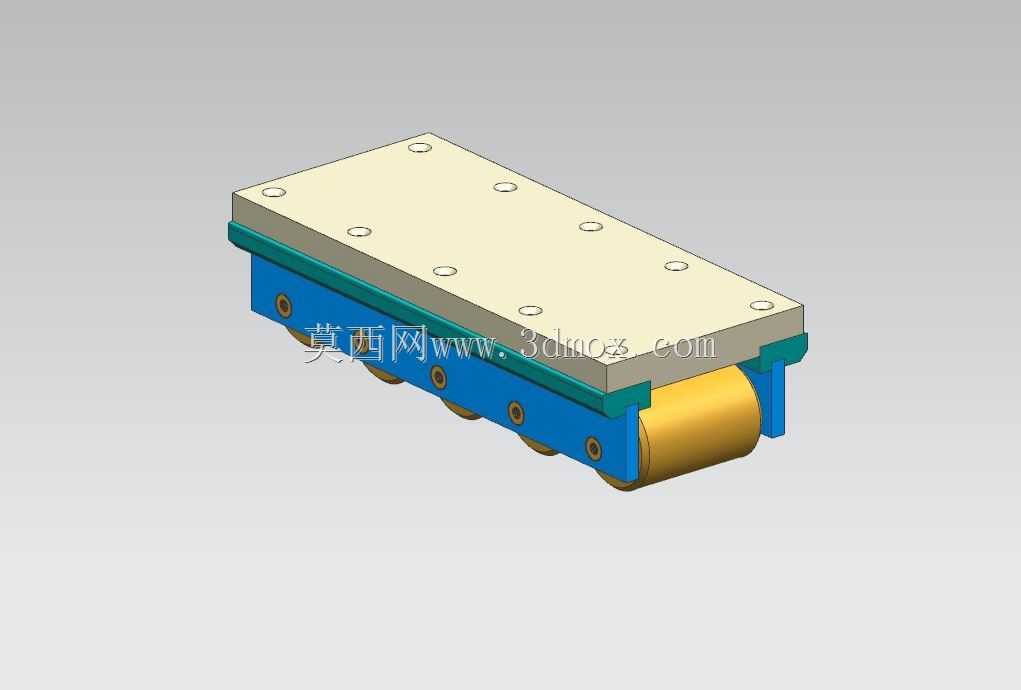

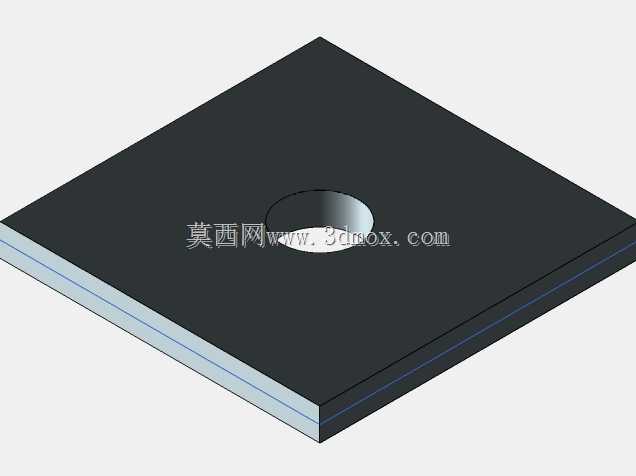

　　在重型输送线、大型机床滑台、重载自动化仓储堆垛设备的直线运动副设计中，这类带安装基板的液压滚轮组件是承担垂直载荷、兼顾低摩擦运动的核心执行部件，区别于普通轻型脚轮，该类滚轮的设计核心是匹配液压系统的载荷自适应特性，在承受大吨位静载与动载冲击的同时，保证滚动过程的平顺性，避免金属接触面的硬摩擦损耗。从结构设计逻辑来看，组件采用分层式装配思路，最上层的带沉孔安装基板为整体承载基准，基板上的8个均布沉孔安装位完全匹配通用工业铝型材、钢制焊接机架的安装孔距标准，安装时可直接通过内六角螺栓完成固定，无需额外加工转接板，沉孔设计可保证螺栓头完全埋入基板平面，不会突出平面干涉其他部件的安装布局，基板与下方蓝色支撑座之间设置有缓冲垫层，

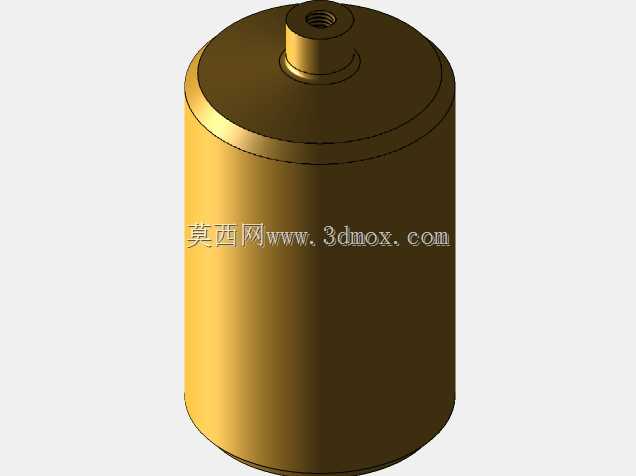

　　可吸收滚轮滚动过程中传递的高频振动，避免振动直接传导至上方安装的设备主体，降低设备运行的共振风险。下方的支撑座采用整体式铣削加工成型，侧面的多个安装孔用于滚轮轴的定位固定，每根滚轮轴都采用过盈配合与支撑座连接，轴端设置有防松卡簧结构，避免长期往复运动过程中轴体出现窜动脱出的问题，滚轮本体采用金属芯轴外包耐磨合金层的结构，相比纯尼龙滚轮，金属芯的结构可承受更高的径向载荷，外包耐磨层则可降低与导轨面接触时的摩擦系数，同时减少滚动过程中的噪音产生。实际选型应用时，需要重点关注组件的安装边界尺寸，该模组的安装基板平面度公差控制在0.02mm以内，可保证与设备安装面的完全贴合，避免局部应力集中导致的基板变形，

　　滚轮突出支撑座下表面的高度为固定值，设计配套导轨时需要保证导轨面的平面度公差不低于0.05mm，同时导轨两侧需要预留2mm的间隙作为滚轮的侧向窜动余量，避免滚轮边缘与导轨侧面发生硬摩擦。在液压系统适配场景中，该类滚轮可配合液压顶升装置使用，当设备需要移位时，液压系统加压将滚轮顶出接触地面，承载设备整体重量完成移位动作，当设备到达指定位置需要固定时，液压系统泄压，滚轮收回，设备底部的支撑脚接触地面完成固定，这种设计常见于大型重型设备的工位移位、重型工装夹具的线体切换场景，相比传统的固定式脚轮，液压驱动的滚轮可实现承载与固定状态的快速切换，不需要额外设置刹车结构，依靠液压系统的自锁特性即可保证固定状态下的稳定性。从运动特性来看，

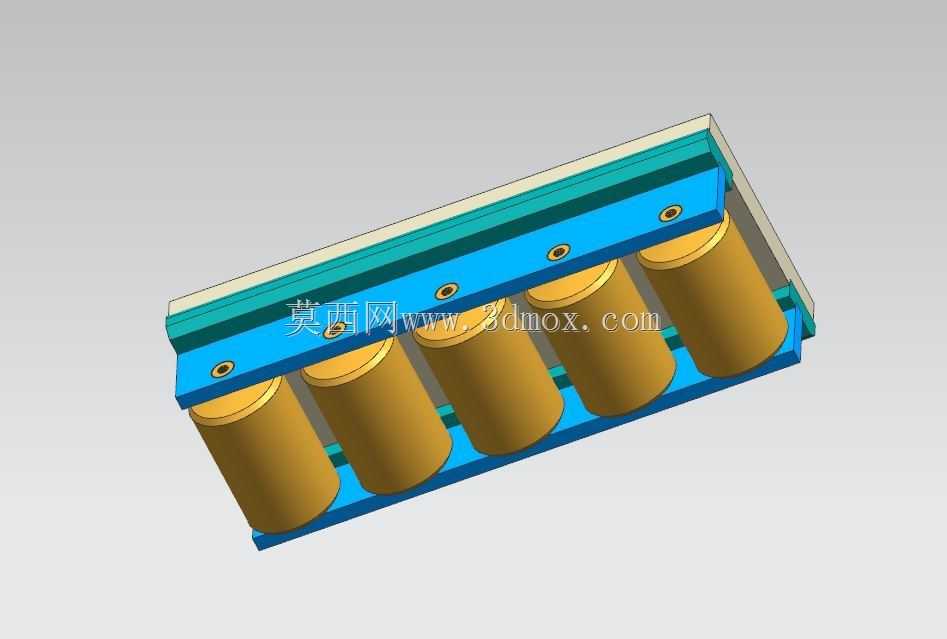

　　滚轮的滚动面采用圆弧修形设计，可在导轨面存在微小不平整的情况下保持均匀接触，避免应力集中导致的滚轮局部过早磨损，支撑座内部的滚轮轴孔位置设置有储油槽，可在装配时填充润滑脂，长期运行过程中润滑脂会缓慢渗出到轴与滚轮的配合面，形成持续的油膜润滑，延长组件的维护周期，相比需要频繁注油的普通滚轮结构，这种预填充润滑的设计可减少设备日常维护的工作量，适合在不易频繁拆装维护的重型设备内部使用。在自动化生产线的重载平移工位设计中，多组该类液压滚轮可并排布置在移动工作台的底部，配合直线导轨导向，可承载数吨重的工件完成平稳的直线输送，相比滑动导轨结构，滚动式的液压滚轮模组摩擦阻力可降低60%以上，可减小驱动电机的选型功率，降低设备的整体能耗，同时滚轮的模块化设计可在单个滚轮出现磨损时单独更换，不需要整体更换整个承载模组，降低设备后期的运维成本。设计建模过程中，需要重点校核安装基板的螺栓孔位位置度公差，保证孔位与标准机架的孔位完全对齐，同时需要校核滚轮轴的抗弯强度，在额定载荷下轴的最大挠度不能超过0.01mm，避免轴体变形导致滚轮转动卡滞，支撑座与安装基板之间的连接螺栓需要采用8.8级以上的高强度螺栓，保证承受冲击载荷时连接的可靠性，缓冲垫层的厚度需要根据应用场景的振动量级调整，在冲击较大的冲压设备配套场景中可适当增加垫层厚度，提升缓冲效果，在高精度定位的机床滑台场景中则可减小垫层厚度，保证整体的刚性。
