直列四缸内燃机曲柄连杆活塞总成结构

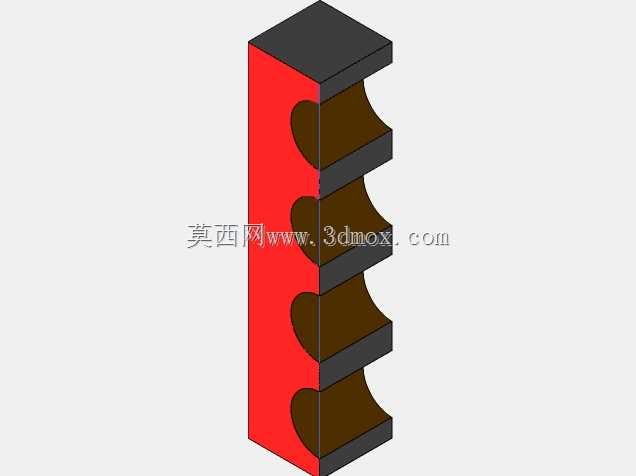

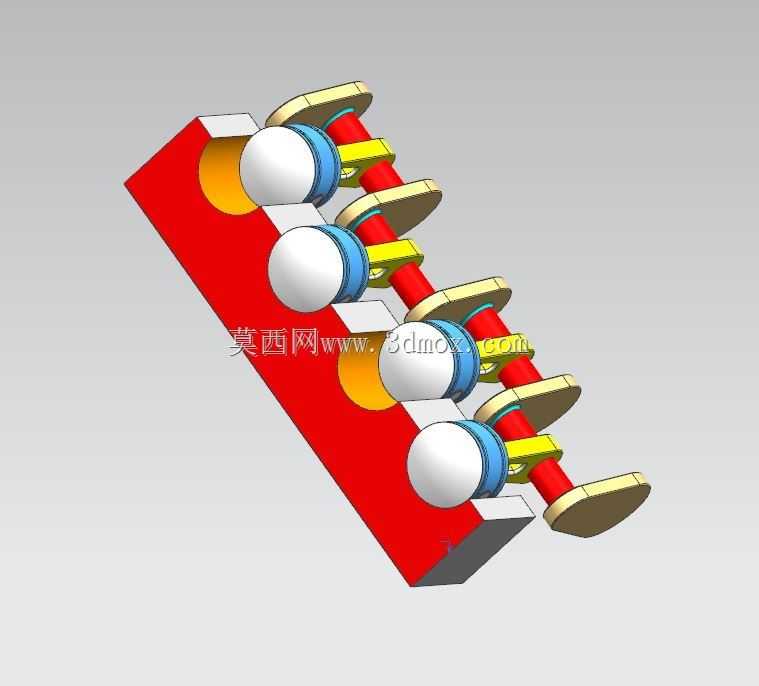

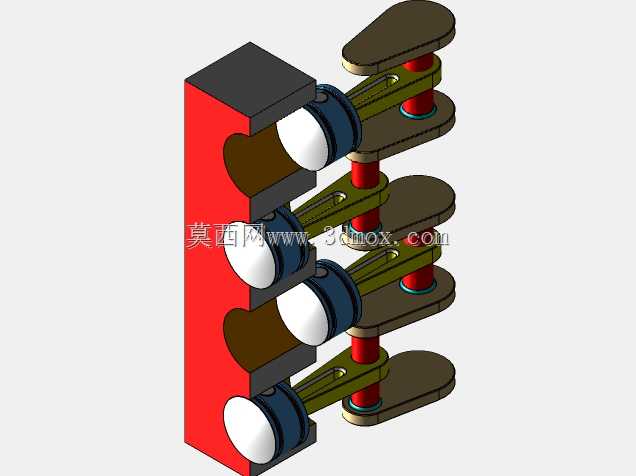

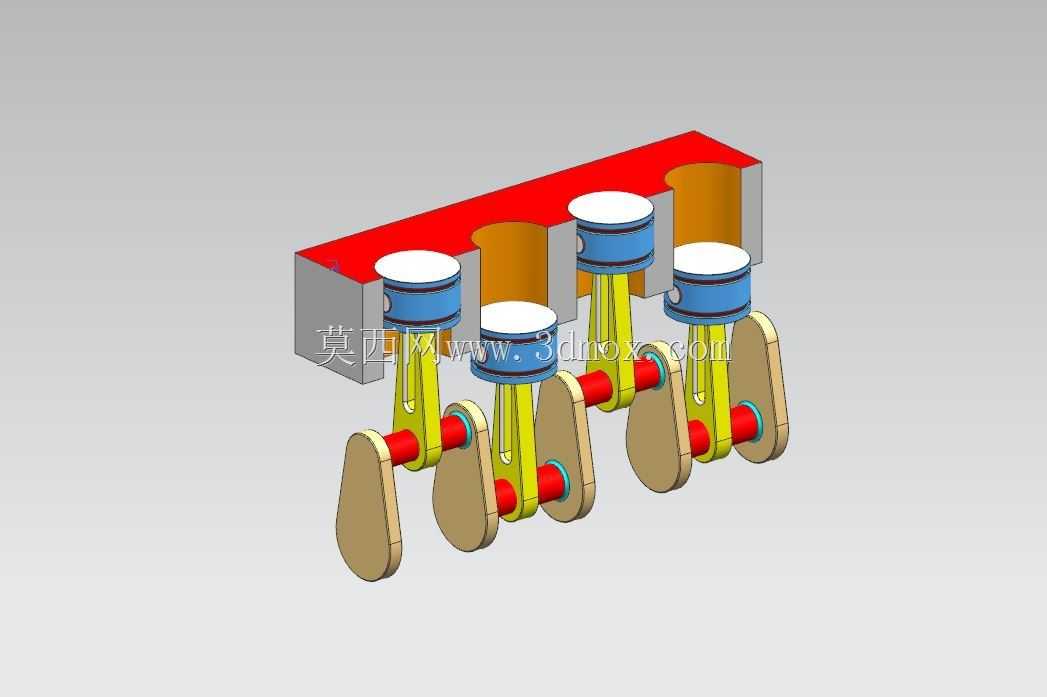

　　这套曲柄连杆活塞组件是往复式内燃机实现能量转换的核心执行单元，日常在小排量乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的量产应用，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩对外输出，同时反过来在进气、压缩、排气冲程带动活塞完成配气对应的往复动作。从结构设计逻辑来看，这套直列四缸的布置采用了平面曲轴方案，四个曲拐的相位角间隔180度，一四缸、二三缸分别处于上止点同相位，能保证四个缸的做功冲程均匀间隔分布，四冲程工况下曲轴每转180度就有一个缸进入做功行程，动力输出的平顺性相比单缸、双缸结构有明显提升，同时平面曲轴的加工工艺性更好，动平衡校正的难度更低，

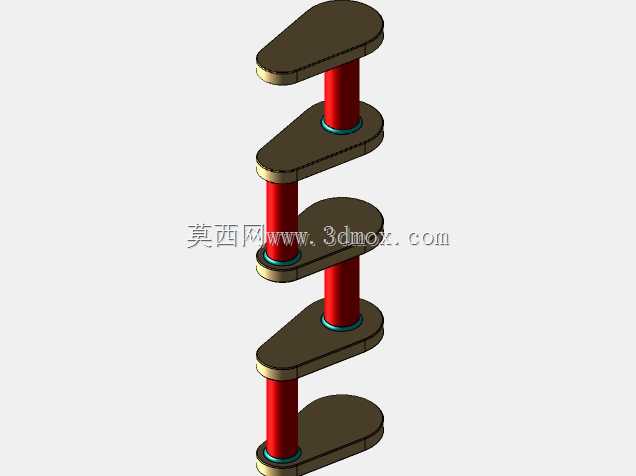

　　适合量产化的加工制造。设计过程中首先要确定的是曲柄半径，这个参数直接决定活塞的行程，行程和缸径的比值会直接影响内燃机的扭矩输出特性，长行程设计偏向低转速大扭矩，适配载重工况，短行程设计偏向高转速功率输出，适配乘用车辆的高速行驶需求；连杆的长度选择需要兼顾活塞侧压力和整机高度，连杆越长活塞对缸壁的侧压力越小，能降低缸套的磨损量，但会抬升整个动力总成的高度，占用更多机舱布置空间，设计时需要根据整机的布置边界做权衡。曲轴的主轴颈和连杆轴颈都设计了压力润滑的油道通路，工作时机油泵泵出的压力机油会从缸体主油道进入主轴颈间隙，再通过曲轴内部的斜油道输送到连杆轴颈位置，在轴颈和轴瓦之间形成稳定的油膜，避免金属直接接触造成的干摩擦磨损；

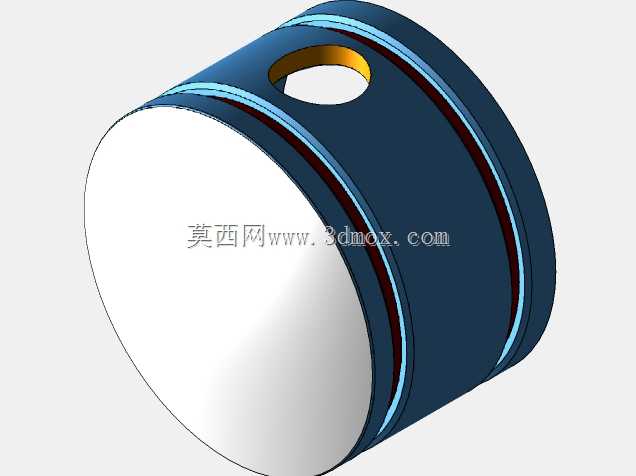

　　曲柄臂的位置设计了对应的平衡重结构，用来抵消活塞连杆组往复运动产生的一阶惯性力和曲轴旋转产生的离心力，降低整机运行时的振动量级，减少支撑轴承的额外载荷。活塞部分采用了三道环的结构设计，最上方的两道是气环，用来密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成动力损失和机油变质，最下方的是油环，用来刮除缸壁上多余的机油，防止机油窜入燃烧室参与燃烧造成积碳和机油消耗量过高；活塞销采用全浮式设计，工作时活塞销可以在连杆小头衬套和活塞销座孔内自由转动，能让活塞销的磨损更加均匀，延长使用寿命，两端用卡簧限位防止销子轴向窜动刮伤缸壁。安装边界方面，这套总成的轴向定位依靠曲轴中间位置的止推片实现，控制曲轴的轴向窜动量在合理的公差范围内，

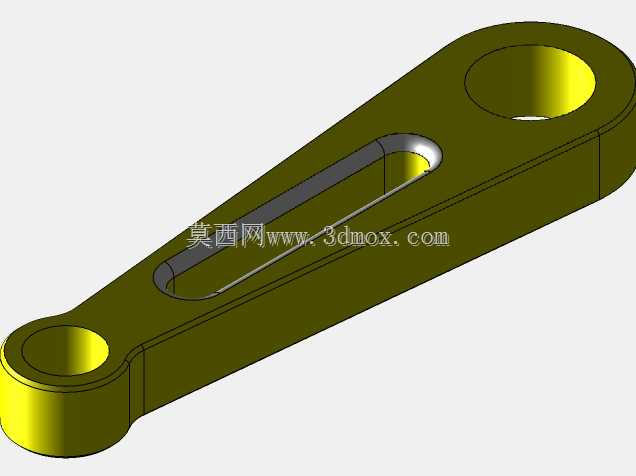

　　避免工作时曲轴轴向窜动造成的连杆偏磨、配气相位偏差问题；主轴颈的直径需要根据最大爆发压力下的弯曲疲劳强度计算确定，保证在全负荷工况下曲轴的弯曲变形量在许用范围内，避免轴颈和轴瓦之间的油膜因为轴颈挠曲变形破裂；连杆大头采用剖分式设计，通过连杆螺栓把连杆盖和杆身紧固在一起，装配时需要按照规定的扭矩和转角拧紧螺栓，保证连杆大头孔的圆度公差，避免轴瓦异常磨损。实际运行过程中，这套组件的受力状态非常复杂，活塞在上下止点位置时运动方向换向，会对连杆和曲轴产生周期性的冲击载荷，曲轴旋转时连杆轴颈承受的载荷大小和方向都在周期性变化，所以设计时所有的圆角位置都做了卸荷圆角处理，避免应力集中造成的疲劳断裂，零件的材料选择上，曲轴一般采用锻钢或者高强度球墨铸铁制造，连杆采用调质合金钢锻造，活塞采用铝合金材料降低往复运动的惯性质量，这些设计细节都是为了在轻量化的前提下保证足够的结构强度，满足长时间高负荷运行的可靠性要求。
