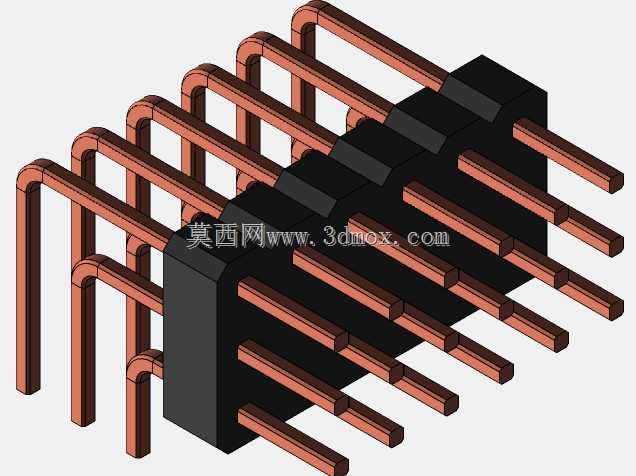

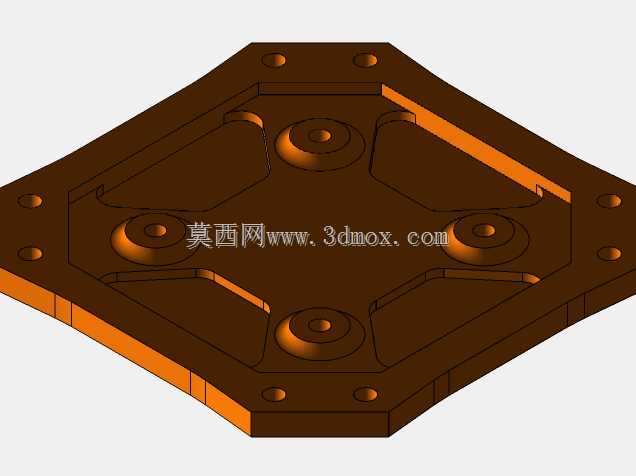

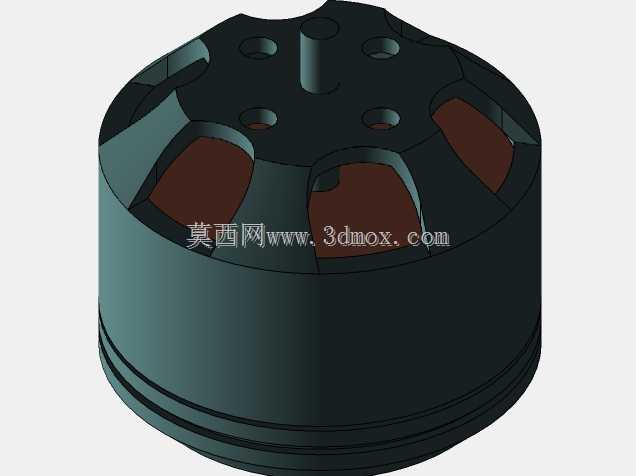

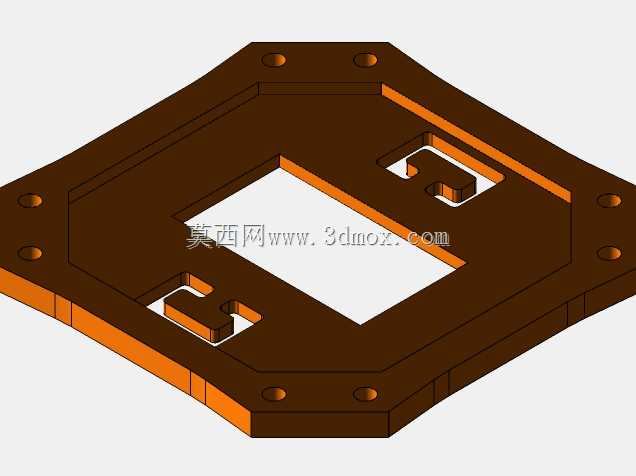

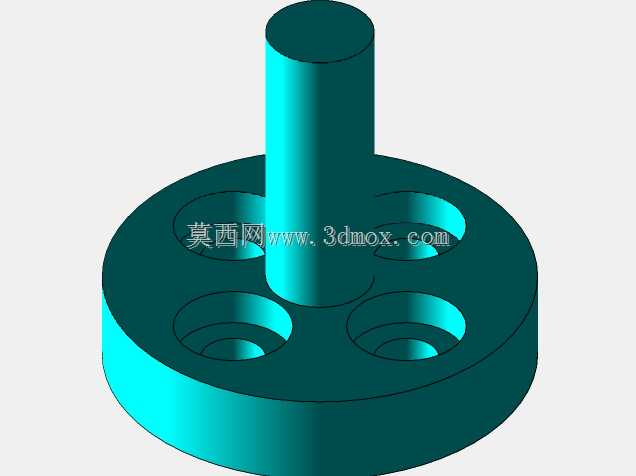

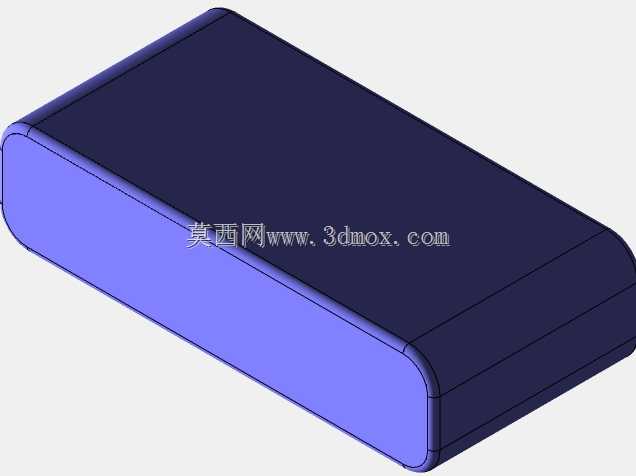

这款四旋翼飞行器的中心承载板,是整套飞行动力系统的核心安装基准件,日常作业中,不管是消费级航拍场景下挂载云台相机,还是工业级巡检场景下搭载检测模块、抛投装置,所有机载设备的载荷最终都会传递到这块板件上,同时四个机臂的动力输出反扭矩、飞行过程中的姿态调整冲击力,也会通过机臂连接位传导至该结构,所以设计阶段首先要平衡结构刚性与整机自重的矛盾,避免板件过重拉低续航,也要防止刚性不足导致飞行姿态共振。从结构布局来看,板件采用六边形切角外形,相比传统方形中心板,切角设计可以在四个机臂延伸方向预留足够的走线空间,同时缩减板件边缘的无效冗余材料,六个边角位置预留的小孔径安装位,可用于固定机臂的快拆卡扣或者碳管夹座,

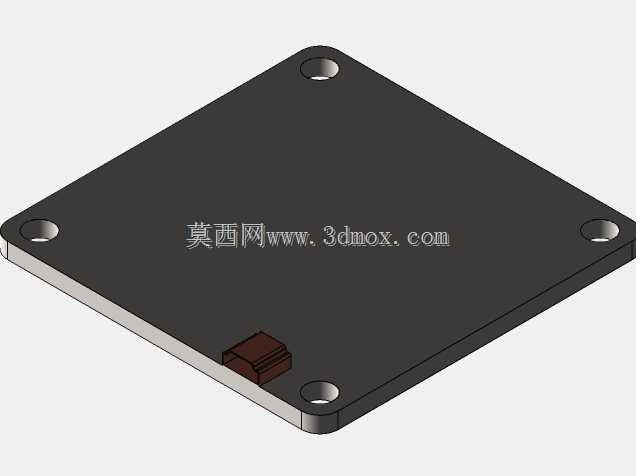

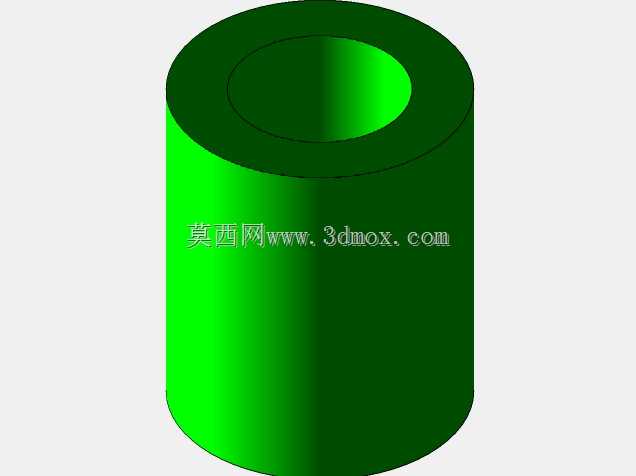

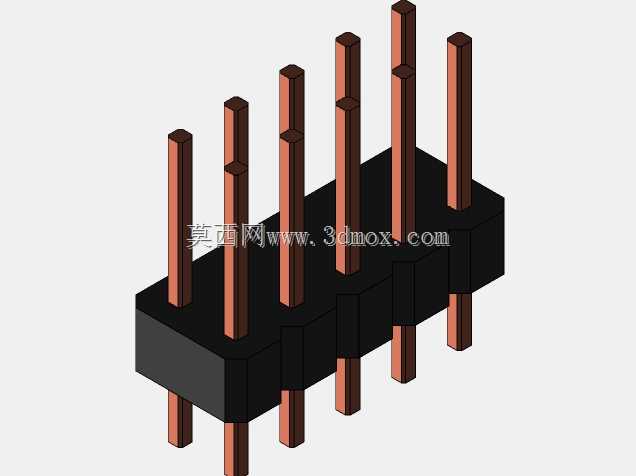

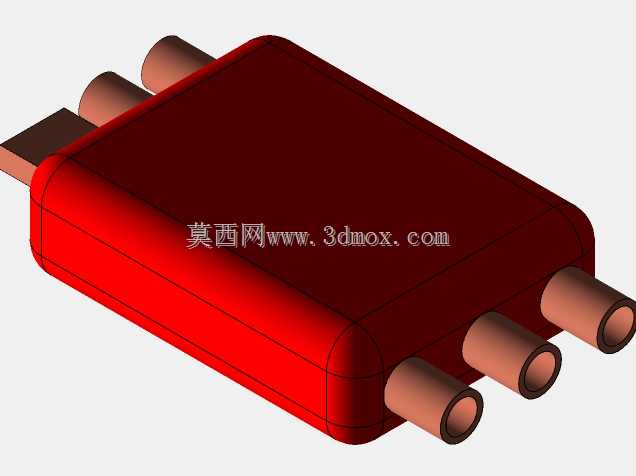

安装时无需额外在板件边缘做避让开槽,能保证板件整体的受力连续性。板件表面均匀分布的四个凸台结构,是飞控模块、电调分电板的核心安装位,凸台做了高出板面的抬升设计,一方面可以在板件与机载电子模块之间留出3-5mm的间隙,方便飞控连接线、电调信号线的排布梳理,避免线束挤压导致的接插件松脱,另一方面凸台的加厚结构可以提升安装位的局部刚性,当飞行器做急停、急转弯等大机动动作时,飞控模块不会因为板件局部形变产生姿态数据偏移,保证飞行控制的精度。板件中部的内凹走线槽,沿着四个机臂的连接方向呈放射状分布,槽体深度刚好可以容纳16AWG的动力线与信号线,布线时可以将四个机臂的电调线顺着线槽引导至中心分电位,

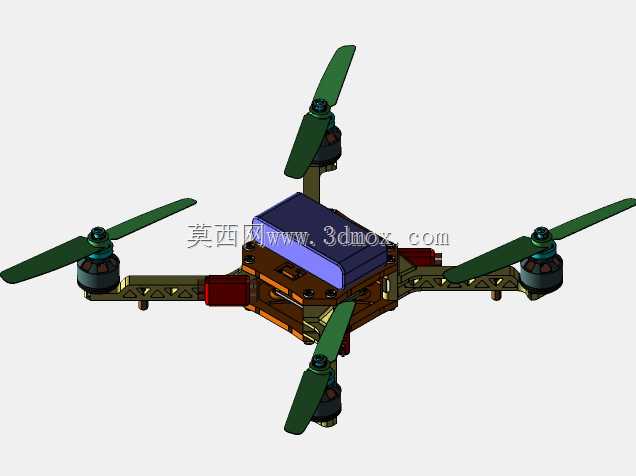

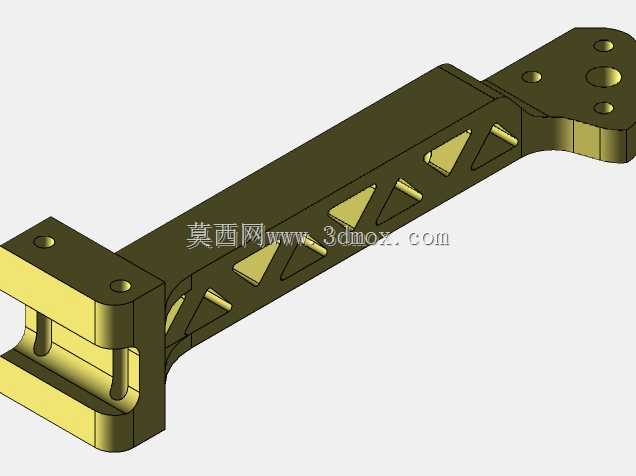

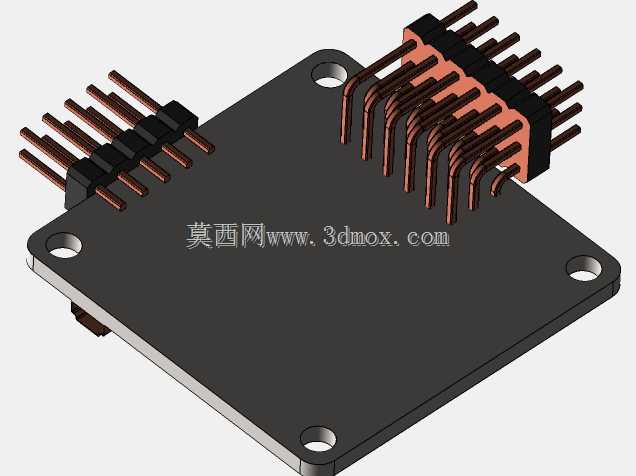

既可以避免线束外露被螺旋桨气流吹动产生晃动干扰,也能减少线束与板件边缘的摩擦破损风险。设计时的安装边界需要重点匹配常用的四旋翼机架规格,板件整体厚度控制在3mm,适配市面上绝大多数标准M3规格的安装螺丝,四个凸台的安装孔位间距按照通用飞控的30.5mm*30.5mm标准安装孔距设计,可直接兼容主流的开源飞控、商用飞控模块,无需额外做转接板适配。板件边缘的八个小型定位孔,分别对应四个机臂的上下夹片安装位,安装时可以通过定位孔先固定夹片位置,再锁紧机臂固定螺丝,能有效避免组装过程中机臂角度偏移,保证四个机臂的动力输出中心处于同一水平面,减少飞行过程中的动力损耗。从实际使用场景出发,这款中心板既可以用于小型航拍无人机的机架组装,
也能适配教学场景下的无人机实训组装,结构上没有复杂的异形曲面,不管是采用3D打印制作原型件验证结构,还是采用碳纤维板材、玻纤板材批量切割加工,都能快速实现生产,加工过程中不需要特殊的工装夹具,普通的数控雕刻设备即可完成孔位与槽体的加工,加工完成后仅需要对边缘做去毛刺处理即可投入组装使用。结构受力层面,板件的加强筋沿着四个凸台与边角安装位的连线方向分布,没有采用整面加厚的设计,而是在应力传导路径上做局部加厚,既保证了机臂拉力、机载载荷的受力传导路径有足够的结构强度,也最大程度降低了板件的自身重量,经过实际装机测试,在搭载总重量1.2kg的机载设备时,板件的最大形变量不超过0.2mm,不会对飞控的姿态检测产生干扰,同时板件的自重仅为28g,相比同尺寸的方形实心中心板减重约18%,能有效提升整机的续航表现。
