深沟球滚动轴承工业传动零部件结构

　　做机械结构设计快十二年，轴系设计里接触最多的标准件就是这类深沟球滚动轴承，从普通的皮带输送机辊筒支撑，到精密机床主轴的前端定位，再到小型伺服电机的输出端承托，几乎所有存在旋转运动的设备里，都能找到它的应用场景。很多刚入行的设计师选轴承的时候只会查样本额定动载荷，往往忽略安装边界的尺寸配合，其实这类轴承的设计逻辑，从一开始就是围绕“在有限的径向空间里，提供稳定的旋转支撑、尽可能降低摩擦损耗”展开的。

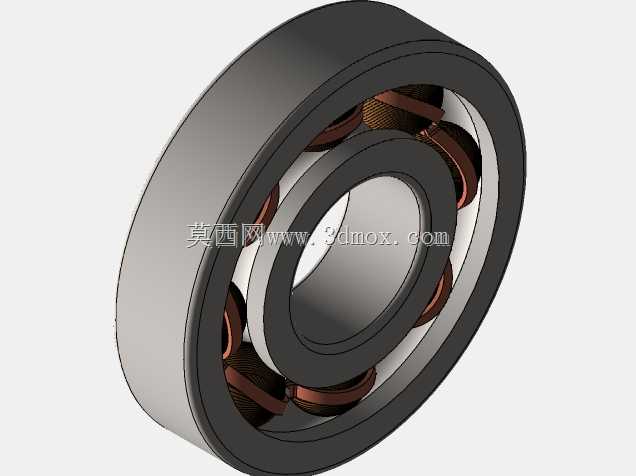

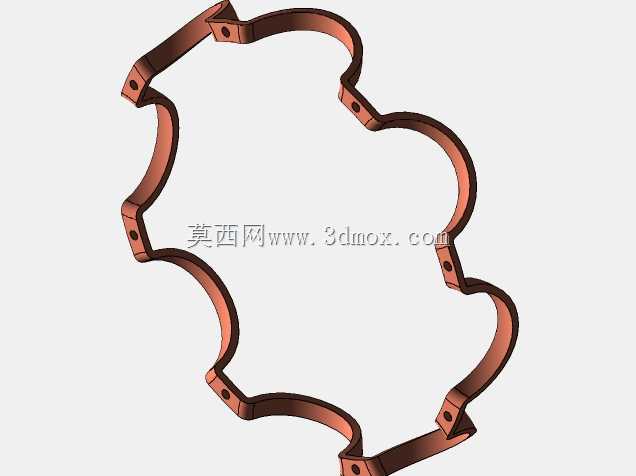

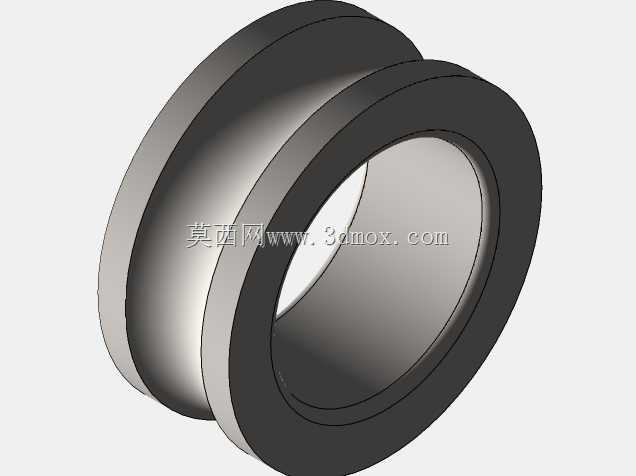

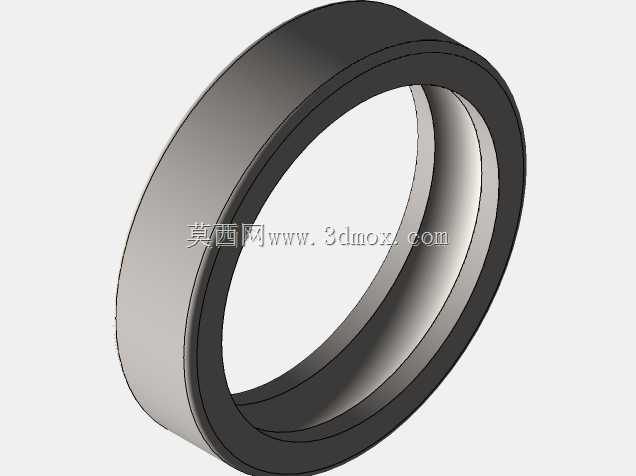

　　从结构上看，这个模型还原的是最通用的开式深沟球轴承结构，包含冲压成型的保持架、单列均匀排布的钢球、以及内外两个带滚道的套圈。内圈通常采用过盈配合与旋转轴装配，配合公差根据载荷大小一般选k5到m6区间，避免轴转动时内圈跟转打滑造成轴颈磨损；外圈则多采用过渡或者间隙配合装入轴承座孔，方便拆装维护，同时能补偿少量的安装同轴度误差。很多新手建模的时候容易把滚道的曲率半径做的和钢球完全一致，实际工程里滚道曲率半径一般比钢球半径大3%到8%，这个微小的间隙一方面是为了储存润滑脂，另一方面是给钢球滚动时留出微小的自旋空间，避免接触应力集中导致早期点蚀失效。

　　实际应用场景里，这类轴承能同时承受径向载荷和少量的双向轴向载荷，不像圆柱滚子轴承只能承受纯径向力，也不像角接触轴承需要成对预紧使用，所以在对轴向定位精度要求不是极高的中低转速传动场景里，它的综合使用成本是最低的。比如普通的流水线辊道，每个辊子两端装两个这类轴承，只需要定期补充锂基脂润滑，就能在多粉尘的车间环境里连续运行两三年不用更换；小型家用抽水泵的电机端盖里，也是用这类轴承支撑转子，因为结构简单、零件数量少，批量生产的成本极低，采购替换也非常方便，随便一个五金机电市场都能找到对应尺寸的现货。

　　做三维建模的时候，要特别注意安装相关的尺寸边界：首先是内圈的倒角尺寸，必须和轴上的安装倒角匹配，不然装配时轴承会顶在轴肩处无法到位，很多现场装配出现的轴承发热问题，追根溯源就是安装时没到位，内圈处于倾斜状态导致钢球受力不均；其次是外圈的安装挡肩高度，不能超过轴承外圈的倒角高度，不然拆卸时拉马没法勾住外圈端面，强行撬拆很容易把轴承套圈弄变形，甚至刮伤轴承座的配合面。另外保持架的建模不用做的过于精细，实际工程里只要把钢球的排布位置、内外圈的滚道尺寸、安装配合的内外径、宽度尺寸做准确就足够用于装配干涉检查，毕竟这类标准件都是外购成品，不需要自己生产加工，建模的核心目的是确认安装空间是否足够、相邻零件会不会和轴承产生运动干涉。

　　很多人觉得轴承是标准件直接调用标准库就行，其实不同应用场景下对轴承的细节要求差异很大：比如高速运转的主轴用轴承，会对钢球的等级、滚道的表面粗糙度有更高要求，建模时虽然不用体现这些精度参数，但选型时要预留足够的润滑空间，设计对应的密封或者油脂加注通道；而在低速重载的农业机械上，用的同尺寸轴承可能会加装防尘盖，防止田间的泥沙进入滚道加剧磨损，这时候建模就要考虑防尘盖突出的厚度，避免和旁边的密封件产生位置冲突。我之前做过一款小型粮食筛选设备的振动轴设计，一开始选了普通的深沟球轴承，没考虑振动工况下的轴向窜动，结果试运行不到一周轴承就从座孔里窜出来了，后来把外圈的配合公差稍微调紧，又在端盖上加了一个很薄的止推垫圈压住外圈端面，问题就彻底解决了，这类细节在标准件模型里不会体现，全靠设计师根据实际工况调整安装结构。

　　从外形尺寸来看，这类轴承的径向尺寸非常紧凑，相同内径的情况下，它的外径比圆锥滚子轴承小很多，非常适合安装空间受限的场合，比如小型电动工具、家用小电器的传动结构里，根本没有多余的空间装大尺寸的支撑部件，这类薄型的深沟球轴承就是最优选择。设计的时候还要注意，轴承的支撑跨距不能太大，不然轴受载变形时，轴承内圈会跟着轴倾斜，导致钢球在滚道边缘产生应力集中，大幅缩短轴承使用寿命，一般来说两个支撑轴承的跨距和轴径的比值控制在5到8之间是比较合理的，要是跨距实在没法缩小，就要考虑调心球轴承，或者在轴承座里加装调心垫片补偿角度偏差。
