爪形弹性联轴器传动连接结构

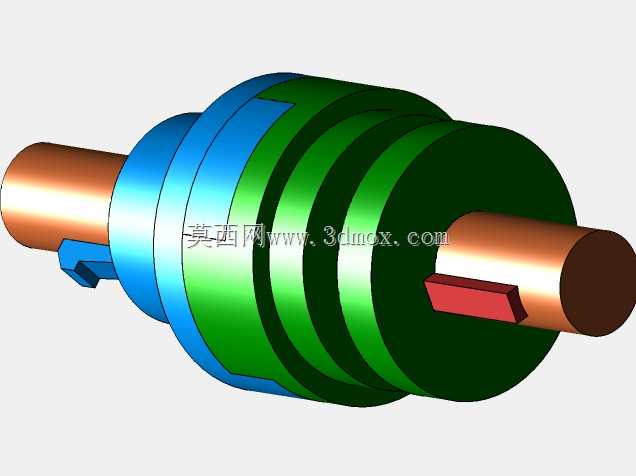

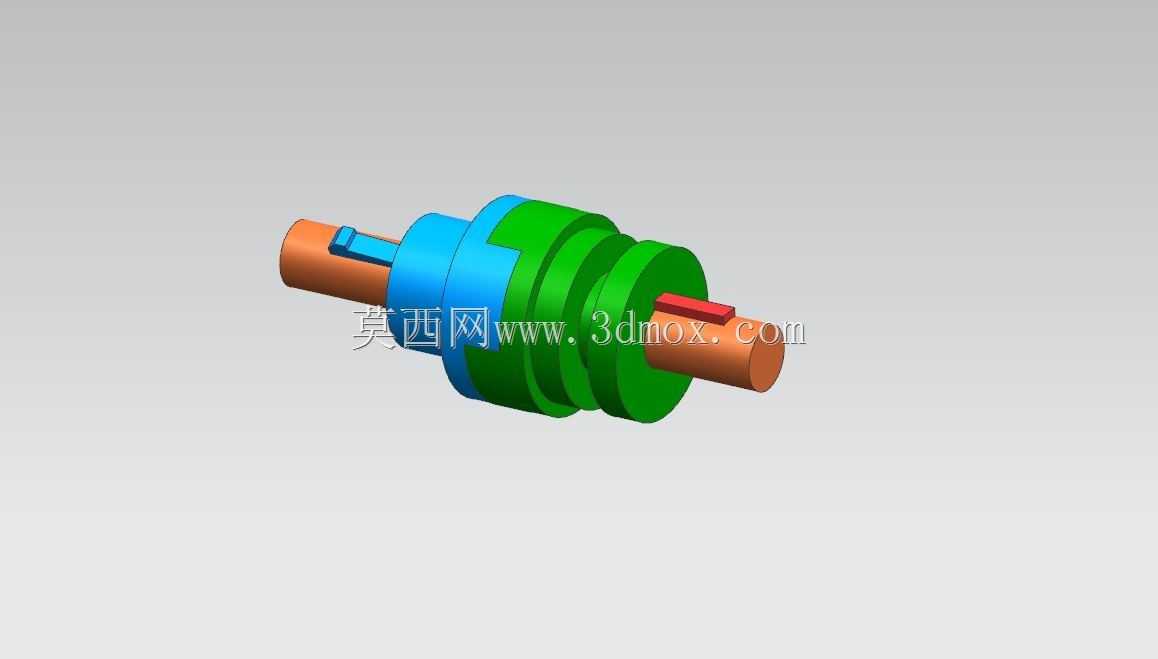

　　在各类工业传动系统的轴系布局中，两轴之间的连接往往无法做到绝对对中，安装过程中存在的同轴度偏差、设备运行时产生的轴向窜动、负载波动带来的径向冲击，都会直接影响传动链路的稳定性，爪形联轴器正是针对这类工况设计的常用轴系连接部件。这类联轴器的核心结构分为两个带爪形凸齿的半联轴节，以及中间填充的弹性缓冲块，两个半联轴节分别通过键连接固定在主动轴与从动轴的轴端，爪齿相互嵌合，中间的弹性块填充在爪齿的间隙之间，动力从主动侧半联轴节输入后，通过爪齿推动弹性块，再由弹性块带动从动侧半联轴节完成扭矩传递。从实际应用场景来看，这类联轴器广泛覆盖中小功率传动场景，在轻工输送设备、小型机床进给轴、水泵驱动端、风机传动组、

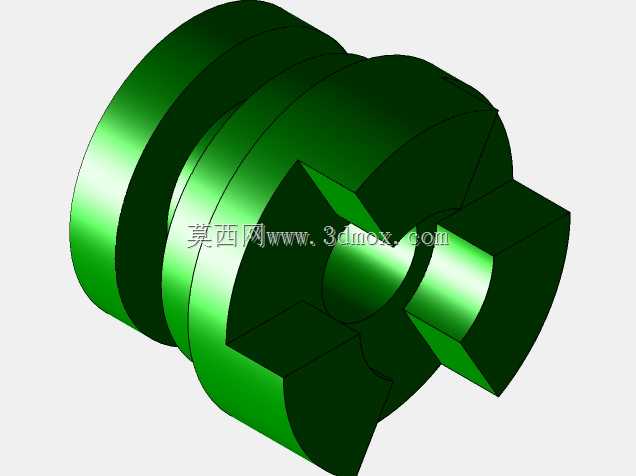

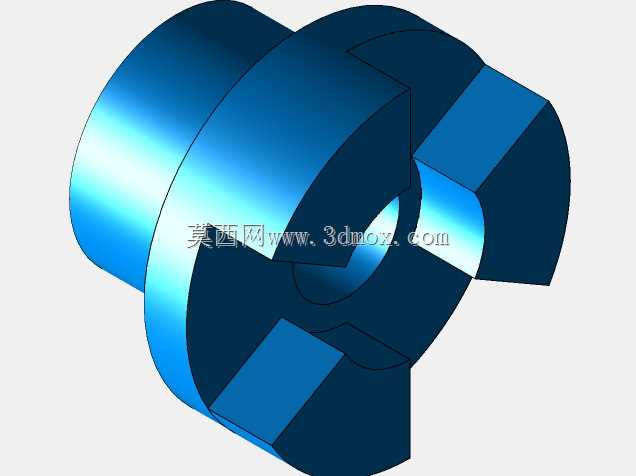

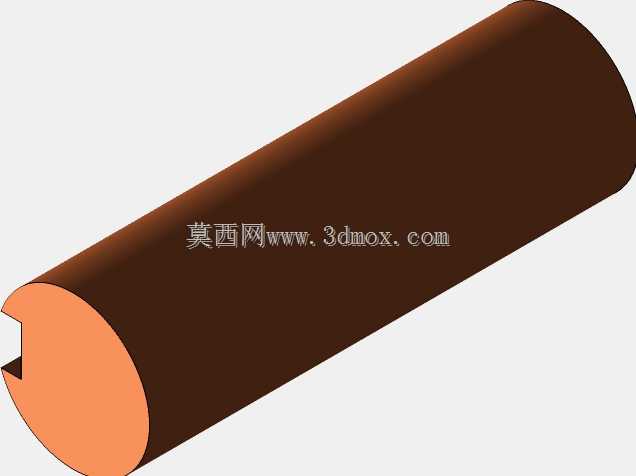

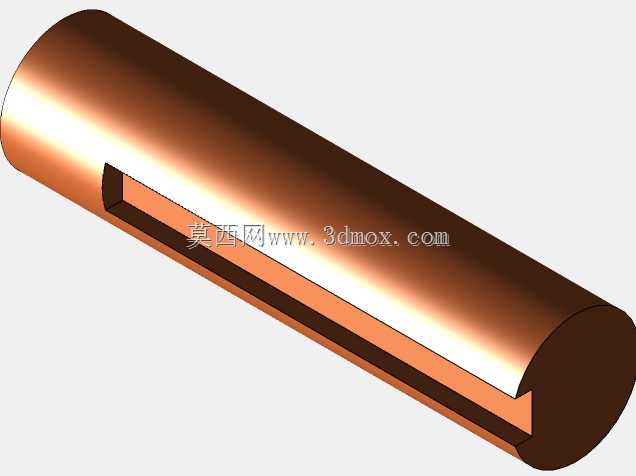

　　自动化生产线的动力传输节点中都能见到它的应用，相比刚性联轴器，它允许两轴之间存在一定范围的径向、角向与轴向偏移，不需要安装时做到极高的对中精度，能大幅降低现场安装调试的难度，同时弹性块的存在可以吸收传动过程中的振动，缓冲负载突变带来的冲击，有效保护后端的驱动电机与被驱动设备，避免硬连接状态下冲击载荷直接作用在轴承、轴键等薄弱位置，延长整套传动部件的使用寿命。从设计思路来看，这款爪形联轴器的爪齿采用圆弧过渡的曲面轮廓，没有尖锐的应力集中角，在传递扭矩时，爪齿与弹性块的接触面积更大，单位面积的压应力更低，能避免弹性块在长期交变载荷下过早出现压溃、磨损的问题；半联轴节的轴孔采用标准圆柱孔设计，搭配平键槽实现周向固定，轴孔端部做了倒角导向，

　　方便现场安装时轴端顺利导入，不需要额外修磨轴端。两个半联轴节的外侧设置了环形定位凸台，安装时弹性块可以通过凸台实现径向定位，避免高速运转时弹性块出现径向窜动脱出的问题，整体结构没有复杂的异形曲面，加工时仅需普通车削、铣削工序即可完成，不需要专用工装，量产成本较低，后期维护时仅需更换中间的弹性缓冲块即可恢复性能，不需要整体拆卸两端的轴系连接，维护效率很高。从安装边界来看，这类联轴器的径向尺寸紧凑，不会占用过大的设备安装空间，轴向长度根据适配轴径的不同有对应的尺寸区间，安装时仅需要预留出半联轴节的轴向推入空间，以及弹性块的装配间隙即可，不需要额外预留较大的检修操作空间；轴孔的键槽尺寸符合通用传动件的标准规范，

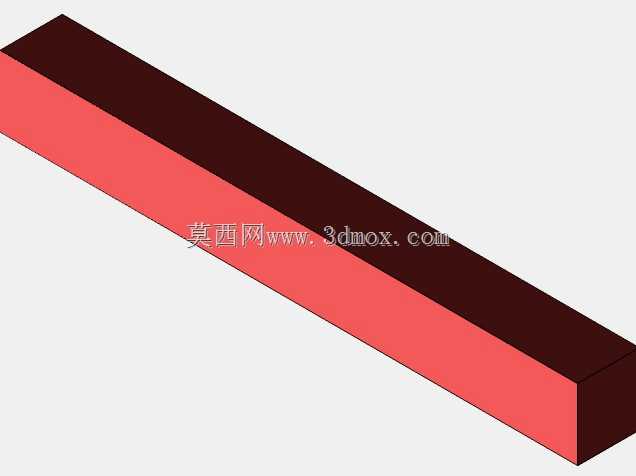

　　可以直接适配同规格的标准平键，不需要单独定制键连接部件。在实际选型应用中，需要根据传递的额定扭矩、轴径尺寸、允许的最大转速来匹配对应规格的爪形联轴器，同时要根据工况的环境温度、接触介质类型选择对应材质的弹性块，常规工况下使用聚氨酯弹性块即可满足缓冲耐磨需求，在有油污、低温的工况下则需要选用耐油耐低温的弹性材质，避免弹性块提前老化失效。在三维建模过程中，这类零件的建模逻辑需要优先保证爪齿的轮廓精度，尤其是爪齿的啮合间隙、与弹性块的配合尺寸，需要严格按照公差要求建模，避免装配时出现干涉或者间隙过大导致传动冲击的问题；轴孔与键槽的尺寸需要与对应轴的尺寸做配合校验，保证安装时的配合公差符合过渡配合的要求，既不会过松导致传动时出现键槽磨损，也不会过紧导致安装拆卸困难。
