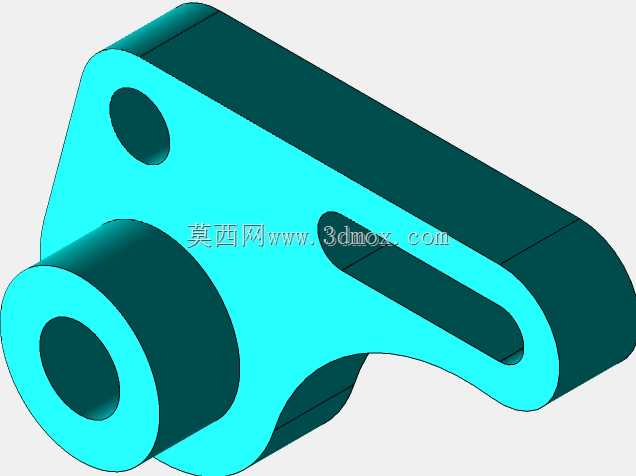

这类带腰形调节槽的铰接支座,在轻工输送线、小型工装夹具、非标自动化工位的摆动机构里应用极广,日常做设备改型或者新做小负载摆动工位的时候,经常会碰到需要调整铰接点相对位置的需求,这个结构刚好能覆盖这类场景的使用要求。先看结构本身,主体一侧是带通孔的圆筒铰接端,这个孔是用来穿铰接销轴的,孔的内径公差一般选H7级,和配套的g6公差销轴配合,能保证铰接转动的时候没有明显卡滞,也不会因为间隙过大出现摆动窜动,圆筒的轴向长度是根据铰接位的受力侧宽设计的,足够的接触长度能分散销轴传递的径向载荷,避免局部压应力过大导致支座孔壁磨损过快。和圆筒端相连的是平板状的安装基体,平板上开了一个长圆形的腰形通槽,这个槽是整个结构的核心功能设计,
区别于固定圆孔安装位,腰形槽允许支座在安装的时候沿着槽的长度方向调整位置,调整行程覆盖槽的有效长度区间,安装的时候不用严格控制配对安装面的孔位加工精度,就算安装底板上的固定孔位有几毫米的位置偏差,也能通过腰形槽的调节量补偿,后期设备维护的时候如果需要微调铰接点的位置来改变摆动臂的行程或者初始角度,不用重新在安装底板上钻孔攻丝,直接松开固定螺栓调整位置再锁紧就行,能省不少现场改配的工作量。平板上另外还有一个圆形的通孔,这个孔是辅助定位孔,当腰形槽调整到目标位置之后,可以在这个孔里穿入定位销,把支座和安装底板完全锁死,避免设备运行过程中因为振动导致固定螺栓松动,出现支座移位的问题,这个定位孔的位置是在腰形槽的调节行程之外,
不会干涉位置调整的动作。整个零件的外形做了圆弧过渡处理,所有的棱边都倒了R1到R2的圆角,一方面是避免加工和装配的时候锐边割手,另一方面是减少应力集中,尤其是在圆筒和平板连接的转角位置,大圆角过渡能大幅降低交变载荷下的应力集中系数,提升零件的疲劳寿命,毕竟这类铰接支座在摆动机构里是长期承受交变载荷的,应力集中的位置很容易出现裂纹。从安装边界来看,铰接端圆筒的外圆直径是根据销轴的受力计算确定的,壁厚满足径向载荷下的强度要求,不会因为承受侧向力出现筒壁变形;平板部分的厚度是根据整体的抗弯需求设计的,当铰接端承受垂直于平板方向的载荷时,平板不会出现明显的挠曲变形,保证铰接转动的同轴度;腰形槽的宽度和配套的固定螺栓外径匹配,
槽的两端半圆直径和槽宽一致,加工的时候用铣刀一次走刀就能成型,不需要额外的钳工修配,加工工艺性很好。实际选型使用的时候,要注意这个支座的负载上限,因为是单臂铰接结构,承受偏载的能力有限,适合用在负载不超过500N的小型摆动机构上,比如输送线上的挡料摆臂、工装夹具的压紧摆杆、小型检测设备的探头摆动支架这类场景,如果用在大负载的工况下,需要加大各个部位的尺寸,尤其是铰接孔的壁厚和安装平板的厚度,还要验算腰形槽位置的挤压强度,避免固定螺栓锁紧的时候把槽边压溃。建模的时候要注意几个关键尺寸的配合:铰接孔的同轴度要控制在0.02mm以内,保证销轴穿入之后转动顺畅;腰形槽的两个直边要和平板的安装基准边平行,不然调整位置的时候会出现卡滞,没法顺畅滑动;定位孔的位置要和腰形槽的长度方向垂直,保证定位之后支座不会出现偏转。另外这个结构的减重设计也很合理,平板部分除了必要的安装孔和铰接结构之外,没有多余的实体,在保证强度的前提下尽可能减轻了零件自重,用在移动摆动部件上的时候,能降低驱动件的负载,减少运动过程中的惯性冲击。
