带散热筋法兰连接中空筒体结构件

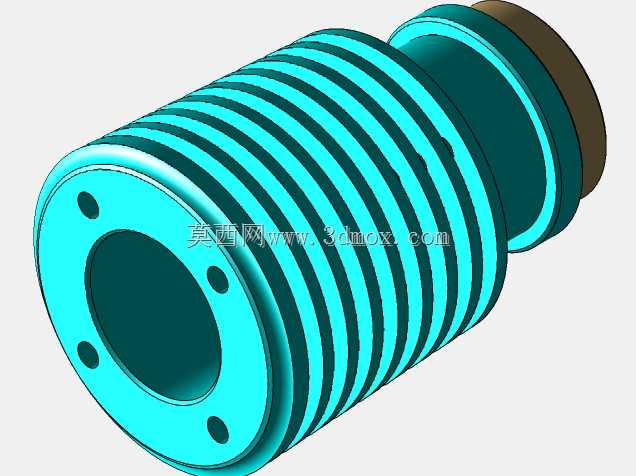

　　该结构件为中空回转类零件，主体采用同轴阶梯式筒体设计，一端设置带均布安装孔的连接法兰，法兰端面加工有四个对称分布的通孔，用于与对接部件完成螺栓紧固连接，安装时需保证法兰端面与对接面的平面度公差控制在0.05mm以内，避免连接后出现介质泄漏或者同轴度偏差过大的问题。筒体中段外壁设计有连续等距排布的环形散热筋，筋条与筒体为一体化结构，相邻筋条之间的槽道形成轴向通风流道，当设备运行时，流经槽道的空气可快速带走筒体传导的热量，将零件工作温度控制在材料允许的范围内，避免高温导致的材料性能下降或者密封件老化失效。零件另一端为直径略小的阶梯轴段，该轴段可插入对接部件的内孔中，起到安装定位的作用，轴段与对接内孔采用间隙配合，配合公差选用H7/g6，

　　既保证装配时的顺畅性，又能控制径向窜动量在合理区间。从功能适配场景来看，这类结构件常应用在需要介质流通同时伴随热量产生的管路系统中，比如小型气动系统的排气缓冲段、低温流体输送的换热连接段、或者小型动力设备的出气连接部位，中空内孔为介质流通提供通道，外壁散热筋负责将介质携带的热量或者相邻部件传导的热量散出，端部法兰则承担整个零件的固定与密封连接功能。设计过程中，首先根据流通介质的流量需求确定内孔的通径尺寸，再根据工作压力计算筒体的壁厚，保证筒体在额定工作压力下不会出现变形或者破裂；散热筋的数量、高度与间距经过热传导仿真验证，在控制零件整体重量的前提下最大化散热面积，避免筋条过密导致流道堵塞、积灰影响散热效率，

　　也避免筋条过疏达不到散热要求。法兰端的安装孔位置度公差控制在Φ0.1mm以内，保证与标准法兰对接时螺栓可顺利穿入，无需额外修配；安装孔的沉孔深度经过核算，保证螺栓紧固后头部不会突出法兰端面，避免与周边部件产生干涉。零件整体的同轴度公差以法兰端面为基准，筒体各段外圆的径向跳动不超过0.03mm，保证零件高速旋转或者介质高速流过时不会产生额外的振动与噪音。从安装边界来看，零件装配后需预留出散热筋周边至少10mm的通风空间，不能被其他部件完全包裹，否则会导致散热流道堵塞，散热效率大幅下降；法兰端的对接面需加装适配厚度的密封垫片，垫片内径需略大于筒体内孔直径，避免垫片突出内孔阻挡介质流通，同时保证密封面完全被垫片覆盖，防止出现泄漏。

　　零件的非连接端面做倒角处理，去除加工毛刺，避免装配时划伤操作人员或者损坏对接部件的密封面。这类结构件在实际选型替换时，需重点核对法兰安装孔的中心距、内孔通径、筒体总长度三个核心尺寸，同时确认工作环境的温度范围与零件材料的耐温等级匹配，避免出现材料选型错误导致的零件过早失效。建模过程中，回转主体部分采用旋转特征生成，保证各段同轴度的设计基准统一，散热筋采用环形阵列特征生成，保证筋条间距均匀一致，法兰安装孔同样采用圆周阵列生成，确保孔位的对称度符合设计要求，所有锐边均做倒钝处理，符合机械加工的通用工艺要求。
