创意问号造型3D打印装饰摆件结构设计

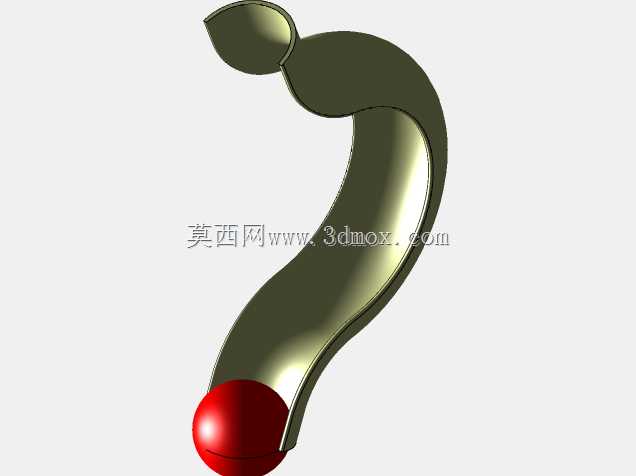

　　这款创意造型摆件的设计初衷，是适配桌面级FDM3D打印设备的成型特性，针对文创展示、桌面装饰、教学演示场景开发的一体化成型结构。从实际应用场景来看，该模型可作为3D打印课程的曲面建模教学案例，帮助初学者理解扫掠、放样等曲面建模命令的实操逻辑，也可作为文创周边的定制化摆件，放置于办公桌面、展会展架作为标识装饰，还可作为创意礼品的打印原型，适配不同耗材的色彩搭配需求。

　　设计过程中首先考虑了3D打印的成型边界，整体采用无支撑或少支撑的结构逻辑，主体曲面的过渡曲率控制在打印设备可稳定成型的范围内，避免大角度悬空结构带来的打印塌边问题。主体问号造型的曲面采用渐变截面扫掠生成，从下端与球体衔接处的大截面，逐步过渡到上端叶状收尾的小截面，截面轮廓的圆角半径统一设置为1.5mm，既保证曲面过渡的顺滑质感，也避免打印过程中出现尖角翘边的问题。下端的红色球体部分与主体曲面采用嵌入式衔接结构，衔接处的配合公差控制在0.2mm，既可以实现一体化打印的结构强度，也支持拆分打印后进行嵌合组装，适配不同色彩耗材的分色打印需求。

　　从安装与摆放的边界尺寸来看，模型整体高度控制在120mm范围内，最大宽度为45mm，底座接触平面的投影面积为314m㎡，摆放时的重心落在球体与平面接触的中心区域，静态摆放的稳定倾角可达35°，日常桌面摆放不会出现侧翻问题。上端的叶状收尾部分厚度控制在3mm，既保证打印过程中不会出现薄壁断料问题，也避免整体造型过于厚重失去灵动的视觉效果。曲面部分的壁厚统一设置为2mm，针对PLA、PETG等常用3D打印耗材，该壁厚可以在15%填充率的情况下保证足够的结构强度，拿取过程中不会出现薄壁开裂问题。

　　功能特性层面，该模型没有额外的活动装配结构，属于一体化静态展示件，设计时特意规避了细小易断裂的凸起结构，所有外轮廓的棱边都做了R1以上的圆角处理，日常拿取、挪动过程中不会出现棱角磕碰断裂的问题。针对不同打印设备的成型精度差异，模型的所有配合面都预留了足够的公差余量，即使是精度稍差的入门级桌面3D打印机，也可以顺利完成打印，不需要额外的打磨修整即可获得较好的表面效果。曲面的曲率变化经过反复调整，避免出现曲率突变导致的打印层纹突兀问题，顺着曲面走向的层叠纹路可以自然形成光影过渡效果，即使不做后期打磨抛光，也能呈现出较好的视觉质感。

　　从建模思路来看，设计初期先绘制了问号的平面轮廓引导线，引导线的曲率经过多次调整，保证整体线条流畅自然，没有生硬的折角。之后在引导线的不同位置绘制垂直于引导线的截面轮廓，截面从下端的圆形逐步过渡到上端的叶形，通过放样命令生成主体曲面，之后对曲面进行加厚处理生成实体。下端的球体部分单独绘制后，与主体曲面进行布尔合并，衔接处做了圆角过渡处理，避免衔接位置出现应力集中导致的打印后开裂问题。整个建模过程没有使用过于复杂的曲面命令，所有特征都可以在常用的三维建模软件中复现，适合作为建模练习案例使用，学习者可以通过调整引导线曲率、截面形状，衍生出更多不同风格的创意造型。

　　实际打印验证过程中，采用0.4mm喷嘴、0.2mm层厚的常规打印参数，不需要添加额外的支撑结构，仅需要在球体底部添加一层底筏即可保证打印附着力，整个打印过程耗时约2小时，耗材用量约15g，打印完成后去除底筏即可直接使用，不需要额外的后处理工序。如果需要做分色效果，可以在打印到球体与主体衔接位置时暂停打印，更换不同颜色的耗材，即可实现主体与球体的色彩区分，也可以将两个部分拆分打印后，通过胶水粘接实现分色效果，适配不同的制作需求。
