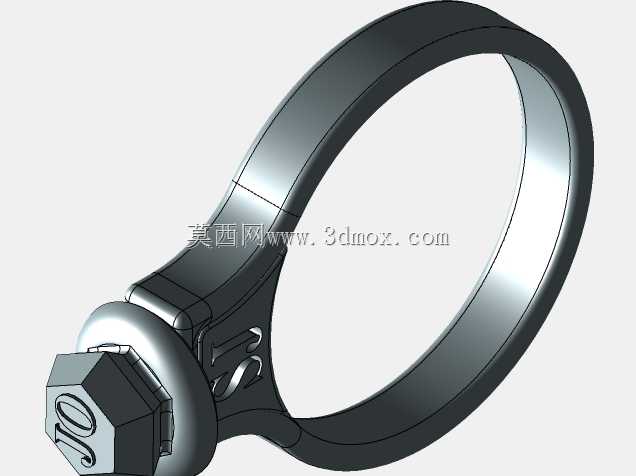

带六角锁紧结构的快装式金属卡箍环

　　这款带六角锁紧结构的金属环属于管路紧固类通用五金配件，日常在流体输送管路布设、小型机电设备管线固定、气动回路接驳场景中使用频率极高，区别于普通光滑圆环类零件，它集成了快装锁紧结构，不需要额外配套紧固件就能完成对圆形管件、杆状零件的环抱固定，在小空间装配场景下的适配性远高于传统分体式管夹。从结构设计逻辑来看，整个环体采用单侧开口布局，开口位置直接集成了六角螺栓锁紧副，环身靠近锁紧端做了局部加厚过渡，避免螺栓拧紧时环身局部应力集中导致的形变开裂，环体内壁做了微圆弧过渡处理，和被环抱的圆形工件接触时不会出现硬接触刮伤工件表面的问题，同时能增大接触摩擦力，在设备运行产生小幅振动的工况下，也不会出现环体移位、松脱的情况。实际选型使用时，

　　需要先确认被固定管件的外径尺寸，环体的有效环抱内径要和管件外径保持0.1到0.3毫米的间隙，方便安装时快速套入，锁紧端的六角螺栓适配常规10号开口扳手，拧紧力矩控制在8到12牛米即可，过大力矩会导致环身塑性变形，失去抱紧力，力矩过小则无法达到预期的紧固效果。安装边界上，环体锁紧端突出环身的尺寸为12毫米，布设管路时要预留出对应的扳手操作空间，避免周边零件干涉导致无法完成锁紧操作，环身的厚度为2.5毫米，在常规的室内机电设备、低压流体管路场景下，完全可以承受管路自重以及小幅振动带来的载荷，如果是在户外腐蚀环境下使用，可以在环体表面做镀锌或者达克罗表面处理，提升防锈抗腐蚀能力。和传统的喉箍相比，这款卡箍环的环身整体刚性更强，

　　不会出现喉箍钢带拧紧后局部褶皱导致的抱紧力不均问题，对于壁厚较薄的塑料管材、薄壁金属管，也能做到均匀施力，不会夹伤管壁。在三维建模过程中，环身的曲面过渡是设计重点，靠近锁紧座的位置要做平滑的曲率过渡，不能出现直角棱边，否则后续冲压成型时会出现应力集中导致的零件开裂，锁紧座和环身的连接位置做了内嵌式的加强筋，在不增加整体壁厚的前提下提升了连接位置的结构强度，六角螺栓的头部做了防转卡槽设计，拧紧螺母的时候螺栓不会跟转，单人就能完成装配操作，不需要额外用工具固定螺栓头，大幅提升现场装配效率。这类卡箍环除了常规的管路固定场景，也可以用于小型设备的线束整理、杆状零件的临时定位，在非标自动化设备的外围布管、

　　家用机电产品的管线固定场景中都有广泛应用，设计时没有采用多余的复杂结构，所有结构特征都服务于快速装配、可靠抱紧的核心功能，没有冗余的装饰性结构，完全符合工业五金零件的设计逻辑，加工时可以采用冲压成型后焊接锁紧座的工艺，适合批量生产，制造成本可控，同时能保证零件的一致性。
