带菱形滚花内螺纹锁紧连接零件结构

　　日常做手动调节类机构的结构设计时，经常会遇到需要徒手拧动、又要保证锁紧摩擦力的螺纹连接件，这类零件如果外表面做光面处理，手上沾点切削液或者车间里的油污就很容易打滑，根本拧不到需要的预紧力，做普通直纹滚花的话，周向的防滑能力够，但轴向拧动的时候手指的触感偏硬，长时间调试设备拧多了指腹容易磨得发红，这次做的这款菱形滚花内螺纹件，就是针对车间手动调节工位的实际使用需求优化的结构。

　　先从实际应用场景说，这类零件最常出现在工装夹具的调节旋钮、小型检测设备的定位锁紧螺母、手动进给机构的微调件上，比如台钻的深度定位锁紧、工装治具上的手动压块调节、光学检测平台的微调螺母，这些场景都不需要用扳手施加超大扭矩，全靠操作人员徒手拧动，既要拧的时候不打滑，又要拧到位之后不会因为设备的小幅振动自己松脱，还要保证手指接触的时候有足够的摩擦力，不会因为手上有少量油污就失效。

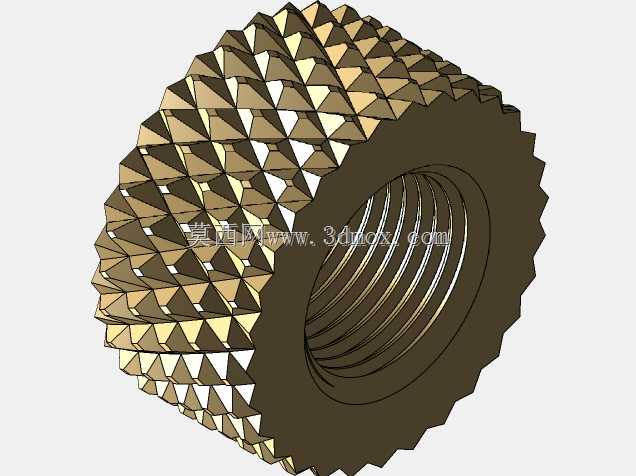

　　从功能特性上拆解，外表面的菱形滚花是整个零件的核心功能结构，和普通直纹滚花只提供周向摩擦力不同，菱形的凸起颗粒是四棱锥结构，不管是周向拧动的切向力，还是轴向按压的轴向力，都能和手指的皮肤纹理形成足够的咬合，哪怕手上沾了少量的润滑油或者金属切屑，只要不是完全泡在油里，都能保证拧动的时候不打滑。而且菱形滚花的凸起边缘做了微小的倒角处理，不会像尖锐的滚花那样刮伤手指，长时间调试拧动的时候也不会有明显的刺痛感。内孔是标准的三角内螺纹，螺纹的收尾处做了退刀槽设计，保证拧入配套螺栓的时候能完全拧到底，不会因为螺纹收尾的余高导致安装不到位，螺纹的精度选的是中等配合精度，既能保证和标准螺栓的互换性，又不会因为间隙太大导致锁紧之后出现窜动。零件的端面做了平面度要求，和被锁紧的零件表面接触的时候能保证整个端面均匀受力，不会因为端面倾斜导致锁紧力偏斜，时间长了出现松动。

　　设计思路上，一开始也考虑过用外购的标准滚花螺母，但标准件的滚花深度普遍偏浅，在油污比较重的机加工车间里用，用个两三个月滚花缝隙里塞满油泥之后防滑效果就会大幅下降，而且标准件的壁厚普遍偏薄，拧的时候如果用力稍大就容易出现变形，导致内螺纹滑牙。所以这次设计的时候特意把滚花的深度做了适当加深，四棱锥的凸起高度比标准滚花高了0.2mm左右，哪怕缝隙里进了少量切屑和油泥，凸起的顶端还是能露出足够的高度和手指接触，保证防滑效果。壁厚也做了加厚处理，根据内螺纹的公称直径匹配了足够的壁厚，就算施加比正常徒手拧动大一倍的扭矩，也不会出现零件变形导致螺纹失效的情况。滚花的排布是沿圆周均匀分布的，整个外圆没有光滑的缺口，不管手抓到哪个位置都能获得一致的摩擦力，不会出现某个位置打滑的情况。

　　关于外形尺寸和安装边界，这类零件的外径是根据配套的内螺纹公称直径来匹配的，正常手动拧动的话，外径比螺纹公称直径大8到12mm是比较合适的，太小的话手指捏不住，太大的话会占用过多的安装空间，在狭小的工装空间里容易和周围的零件发生干涉。厚度方向的尺寸要保证内螺纹有足够的啮合长度，一般螺纹啮合长度不小于螺纹公称直径的0.8倍，才能保证锁紧的时候有足够的螺纹连接强度，不会因为啮合牙数太少导致滑牙。安装的时候要注意，这个零件的两个端面都是锁紧接触面，所以配套的被连接件接触面要做平整处理，不能有明显的毛刺或者倾斜，不然锁紧的时候会出现偏载，时间长了容易松动。另外因为外表面是滚花结构，安装的时候不要用扳手等硬物夹在外圆上拧，不然会把滚花的凸起砸变形，影响后续徒手拧动的防滑效果，正常安装直接用手拧到预紧位置就可以，如果需要更大的锁紧力，可以在端面加一个平垫圈，用工具轻轻顶住端面加压，不要直接夹外圆。

　　实际做三维建模的时候，滚花的结构不要用全特征阵列去做，不然文件会特别大，装配的时候拖动都卡顿，正常做外观和结构验证的话，可以用包覆特征或者纹理映射来做视觉效果，要是需要做3D打印样件验证的话，再把滚花的实体特征做出来，阵列的时候要注意圆周方向的等分精度，保证每个滚花齿的大小一致，不然打印出来之后外圆的触感不均匀，有的地方齿高有的地方齿低，影响使用手感。内螺纹的建模如果是用于工程图出图的话，用装饰螺纹线就可以，不需要做真实的螺纹扫掠特征，不然会占用大量的文件内存，只有在做干涉检查或者3D打印样件的时候，才需要做出真实的螺纹牙型。另外零件的边缘都要做微小的圆角处理，尤其是内孔的两端和外圆的两端，不要留尖锐的棱角，一方面是安装的时候不会划手，另一方面也能避免热处理或者使用的时候出现应力集中导致开裂。

　　这类零件看起来结构简单，就是一个带滚花的螺母，但实际在车间的手动调节场景里，细节设计不到位的话，用起来会非常别扭，要么打滑拧不动，要么容易滑牙松动，要么刮手影响操作效率，从实际使用的角度出发把每个细节的尺寸和结构都匹配到位，才能让一个小零件在设备上发挥应有的作用，不会因为小零件的问题影响整个设备的操作体验。
