多用途袖珍绘图划线罗盘结构设计

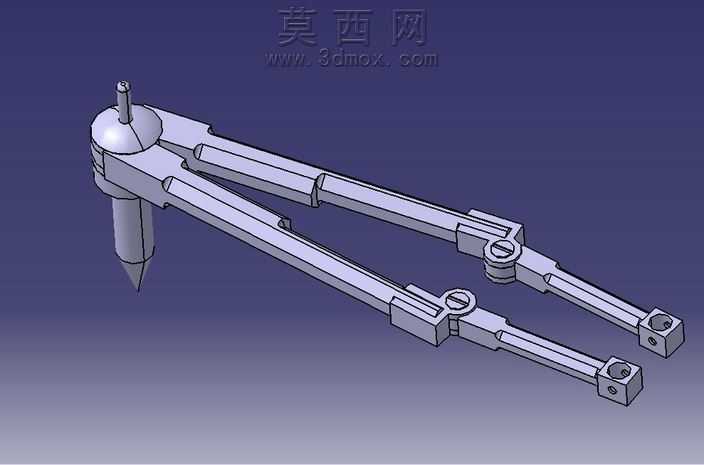

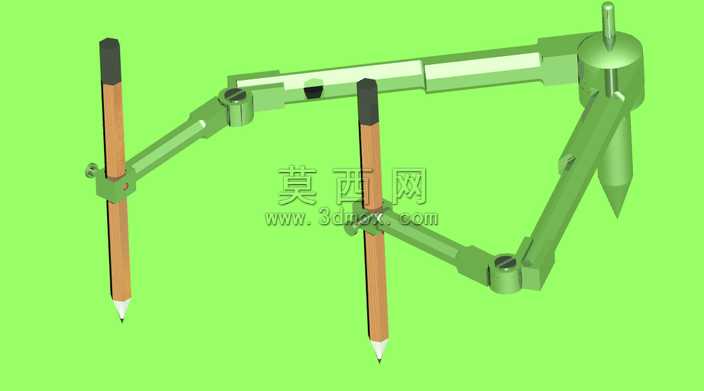

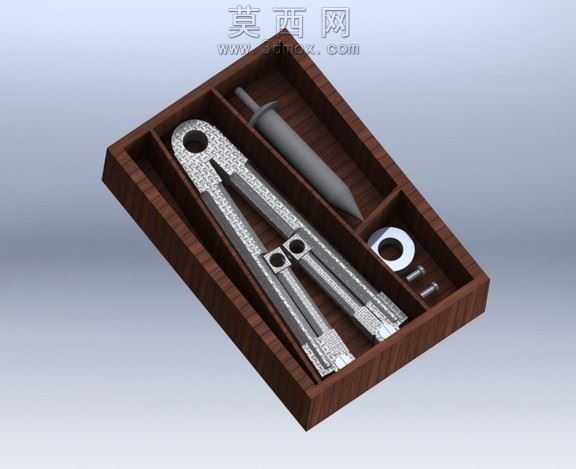

本作品为面向工程场景设计的多实用程序袖珍罗盘，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工的公差配合要求，对每一处铰接结构、定位结构都做了符合实际装配逻辑的约束设置，避免出现建模干涉问题。渲染阶段采用哑光金属材质模拟主体合金结构件，对针尖定位部分做了高抛光金属材质区分，铰接转轴处添加了细微的金属磨损质感提升真实度，背景采用渐变深蓝底色突出模型主体结构，光影设置采用45度侧上方主光源搭配底部弱补光，清晰展现每一处棱边的结构转折与铰接缝隙细节。整体结构采用对称式双长臂设计，臂身设置多组可锁止铰接节点，可通过调节铰接位置实现不同半径的绘图、划线作业，顶端设置按压式定位转轴，一端为尖锐定位针脚，另一端可适配不同绘图、划线端头，满足不同作业场景需求。设计思路围绕便携实用核心展开，整体收拢后可适配100×70×50毫米的立方体收纳空间，无需复杂工具即可在数分钟内完成组装调节，最大可实现直径25厘米的圆圈绘制，也可一次性完成两个同心圆的划线作业，无需反复调整定位点，大幅提升工程现场绘图、划线的作业效率。建模过程中对每一处臂身的减重槽、锁止螺丝的螺纹结构、定位针的锥度都做了精细化还原，既保证模型视觉上的真实感，也确保模型可直接导出用于3D打印验证或机加工生产，所有铰接位置的转动间隙都按照实际五金件的配合公差预留，避免出现装配后卡滞或松动的问题，整体结构兼顾了便携性、结构强度与作业精度，适配工程师日常现场绘图、金属件划线、手工打样等多场景使用需求。
