环形吊环螺栓工业紧固件三维结构

项目分类:通用五金配件 发布时间:2023-08-11 ID:706063

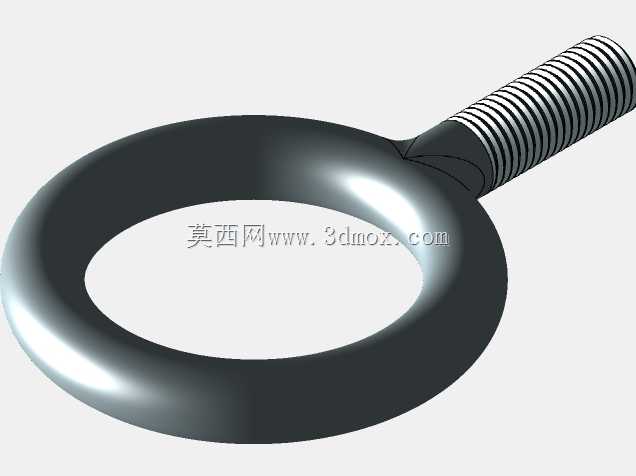

  • 环形吊环螺栓工业紧固件三维结构

  这款吊环螺栓的建模过程中,首先要明确其核心使用场景集中在起重吊装、设备挂装、工装夹具吊挂这类需要可靠承力的工况,区别于普通外六角螺栓的压紧连接功能,这类零件的核心作用是提供稳定的吊挂受力点,因此建模时的结构优先级首先放在环形吊耳与螺杆衔接的过渡区域,这个位置是应力集中的高发区,实际生产中这个区域的圆角过渡不能做尖锐直角,否则起吊受交变载荷时很容易从根部出现裂纹,建模时特意将衔接处做了大圆弧平滑过渡,保证力流可以从环形部分顺畅传递到螺杆段,不会出现应力突变。

  从结构功能拆分来看,零件分为环形吊环与外螺纹螺杆两个核心部分,环形部分的内孔尺寸需要匹配常用的卸扣、吊钩规格,不能做的过小否则现场常用吊具无法穿入,也不能过大导致整体结构冗余增加不必要的重量,建模时环形截面采用圆形截面设计,相比矩形截面的吊环,圆形截面在受任意方向拉力时都不会出现应力偏向某一侧棱边的问题,适配起吊时绳索、卸扣角度存在偏移的实际工况,不会因为吊点角度偏差导致局部受力过载。螺杆部分采用标准普通三角外螺纹,螺纹段的长度需要保证拧入被连接件后有足够的啮合长度,避免螺纹脱扣,建模时螺纹收尾处做了合理的退刀结构,符合实际机加工的工艺要求,不会出现无法加工的完整螺纹直连根部的错误结构。

  在安装边界的考量上,这类吊环螺栓安装时需要注意被连接件的安装面必须平整,环形吊环的平面要与受力方向保持一致,不能侧向受掰,因此建模时螺杆与环形部分的同轴度、环形端面与螺杆轴线的垂直度都做了严格的约束,保证安装后吊环不会出现偏斜,受力方向与螺杆轴线重合。实际使用中,这类零件常被用在电机吊装、模具起吊、小型设备转运吊挂的场景,不同额定载荷的吊环螺栓对应不同的螺杆直径与环部截面直径,建模时参考了常用的中小载荷规格,环部的截面直径足够承受对应规格的额定起重量,不会出现环部拉断的失效风险。

  设计思路上没有做多余的装饰性结构,所有结构都服务于受力与安装需求,环形部分的外边缘做了小圆角钝化处理,避免吊装时尖锐边缘割伤吊索、划伤操作人员,螺杆末端做了倒角处理,方便拧入螺纹孔时对中,不会刮伤内螺纹的首牙。很多新手建模时容易忽略吊环与螺杆衔接处的过渡圆弧,直接做直角连接,这种结构在实际受力时应力集中系数会比圆弧过渡高2-3倍,很容易在额定载荷下出现断裂,因此建模时特意放大了这个区域的圆角半径,同时保证圆角与环部、螺杆的曲面衔接顺滑,没有折角。另外环形部分的内孔边缘也做了圆角处理,减少吊索与环部接触位置的压强,避免吊索被尖锐棱边割断,提升吊装作业的安全性。

  从尺寸匹配的角度,螺杆的公称直径、螺距都参考了普通粗牙螺纹的标准参数,方便用户直接在装配时匹配对应的标准内螺纹,不需要额外定制非标准螺纹孔,降低现场安装的适配成本。环形部分的外圆直径、内孔直径的比例也符合常规起重吊环的尺寸比例,保证穿入卸扣后有足够的活动空间,不会出现卸扣卡滞在环内无法灵活转动的问题,适配起吊过程中吊点角度微调的需求。整个模型的结构完全贴合实际加工与使用的需求,没有脱离工程实际的理想化结构,每一处曲面、每一段尺寸都对应实际生产使用中的工艺要求与受力要求,能够直接用于装配模拟、工况受力分析的参考,也可以作为吊装工装设计时的标准件调用。
