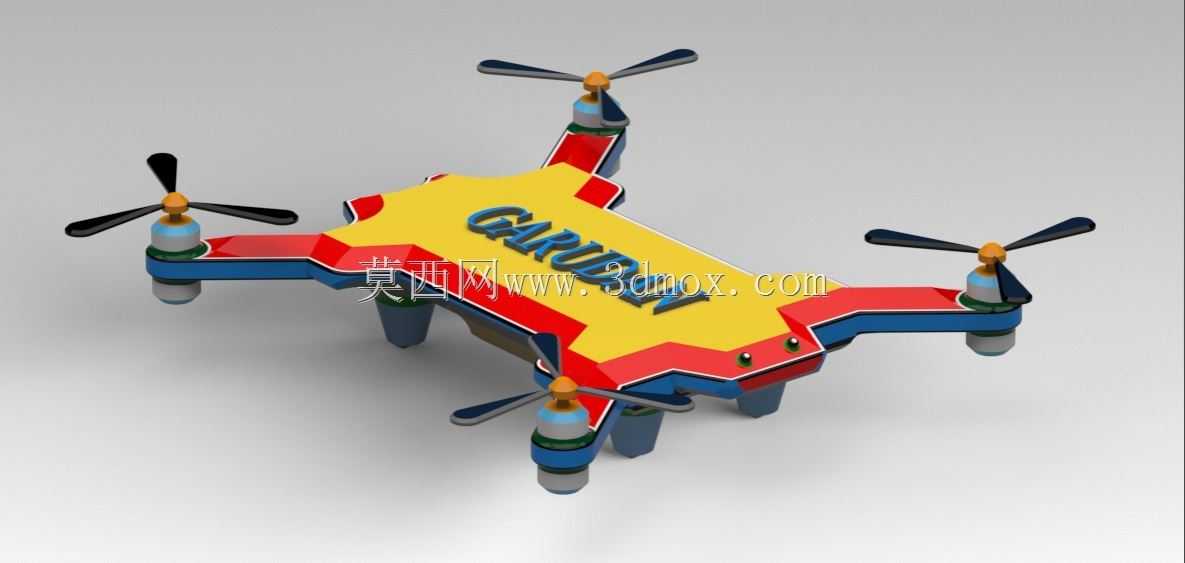

四旋翼彩色涂装航拍作业飞行器结构

　　这款四旋翼飞行器的结构设计，首先围绕低空近距作业的实际需求展开，日常可适配小型航拍挂载、园区巡检、轻量物料短途转运等场景，机臂采用对称X型布局，四个旋翼支臂从中心主机身向外等角度延伸，每个支臂末端预留电机安装座，安装座的定位孔位与常规22系列无刷电机的安装尺寸完全匹配，支臂与中心机身的衔接处做了圆弧过渡强化，避免飞行过程中振动带来的应力集中问题。机身主体采用上下分层的结构设计，上层为设备安装舱，可放置飞控板、电池、信号接收模块，舱体内部预留了走线槽位，能将电源线、信号线规整排布，避免飞行中线路晃动干扰传感器工作；下层预留了挂载接口，可根据作业需求快速更换摄像头支架、小型投放装置等外设，接口采用快拆式卡扣设计，

　　更换外设时无需拆解机身主体，能大幅缩短作业前的准备时间。旋翼部分采用正反桨配对设计，对角位置的旋翼旋向相反，可抵消飞行时的自旋扭矩，保证机身姿态稳定，每个旋翼下方都设计了柱状起落支脚，支脚高度经过测算，既能保证机身底部挂载的设备在降落时不接触地面，又不会因为支脚过高提升整机重心影响飞行稳定性，支脚底部做了圆弧钝化处理，降落时可缓冲部分地面冲击，减少硬着陆对机身内部电子元件的振动损伤。外观涂装采用高饱和度的黄红蓝撞色设计，并非单纯为了美观，高对比度的配色能让操作人员在远距离飞行时清晰辨识机身姿态，尤其是在光线复杂的户外作业场景下，可快速判断机头朝向，降低操作失误概率。机身上表面的标识区域预留了平整安装位，可粘贴作业编号、

　　所属单位标识等内容，不会因为机身曲面导致标识起翘脱落。从安装边界来看，整机对角旋翼端点的最大外接尺寸控制在常规便携收纳箱的容纳范围内，机臂与中心机身采用一体化打印成型结构，无需额外组装连接件，减少了装配间隙带来的结构松动风险，每个电机安装座的中心到机身重心点的距离完全一致，保证四个旋翼的升力输出力矩均衡，飞控参数调试时可减少不必要的补偿量，提升飞行响应速度。机身前端预留了两个小型传感器安装孔位，可加装避障传感器或者视觉定位模块，孔位周边做了加厚处理，避免传感器安装后在飞行振动中出现位置偏移。整体结构没有冗余的突出部件，所有边角都做了圆角处理，既降低了飞行过程中的空气阻力，也能避免日常搬运、收纳时尖锐边角划伤操作人员。

　　电池舱的位置设计在机身重心正上方，更换不同容量电池时不会导致整机重心出现大幅偏移，减少飞控的姿态调整负载，延长续航时间。旋翼与电机轴的配合采用过盈配合加顶丝固定的双重结构，可避免高速旋转时桨叶脱落的风险，每个电机的供电线路都沿着机臂内部的走线槽延伸至中心电调安装位，线路外部可套热缩管做防护，避免户外作业时树枝、杂物剐蹭损坏线路。起落支脚与机臂的衔接处做了三角加强筋结构，可承受降落时的冲击载荷，即使在不太平整的野外场地降落，也不会出现支脚断裂的情况。
