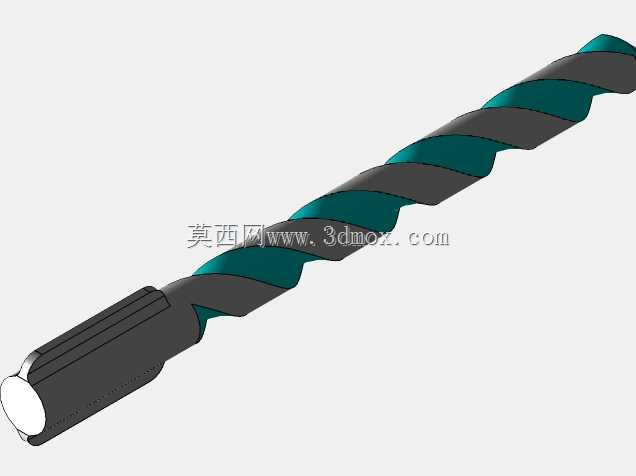

直柄麻花钻切削刀具三维结构设计

　　这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、手持电钻等设备上都能见到它的身影，不管是普通碳钢工件的粗钻扩孔、铝合金型材的预装孔加工，还是非金属板材的定位开孔作业，都能适配对应的加工场景。从结构设计来看，这款钻头采用标准直柄装夹结构，柄部做了三段式扁尾防滑设计，装夹时能和钻夹头的卡爪形成足够的静摩擦力，避免高转速进给时出现刀柄打滑、孔位偏移的问题，直柄的外径公差严格按照通用钻夹头的装夹范围设计，不需要额外配置过渡套就能直接适配绝大多数常规规格的钻夹头，装夹找正的效率比锥柄钻头更高，适合小规格孔径的快速换刀作业。钻头的工作部分采用双螺旋槽结构，螺旋升角经过优化设计，

　　排屑槽的截面轮廓做了圆弧过渡处理，钻削过程中切屑能顺着螺旋槽顺畅排出，不会在孔底堆积造成堵屑、烧刀的问题，两条螺旋刃带的宽度控制在合理范围，既能在钻孔时起到导向修光孔壁的作用，又能减少刃带和孔壁的摩擦面积，降低钻削过程中的切削热生成。钻尖部分采用标准顶角设计，横刃经过修磨处理，轴向进给力比未修磨横刃的普通钻头降低近三分之一，手动进给钻孔时也能轻松控制进刀量，不会出现钻尖偏移、孔位打偏的情况。从安装边界来看，这款钻头的直柄部分长度预留了足够的装夹夹持量，装夹时只要保证柄部插入夹头的深度达到柄径的1.5倍以上，就能满足高转速钻削的装夹刚性要求，不会出现刀柄振颤的问题；钻头的总长度和工作部分长度的比例符合常规孔加工的深度需求，

　　能满足多数常规厚度工件的通孔、盲孔加工需求，不需要额外定制加长杆就能完成常见的钻孔作业。在实际加工应用中，这款钻头可以根据加工材质的不同调整转速和进给参数，加工普通低碳钢时可以搭配乳化液冷却，降低刃口磨损速度，延长刀具使用寿命；加工铝合金等软质金属时可以适当提高转速，配合煤油或者专用铝切削液，能获得更好的孔壁光洁度；加工亚克力、PVC等非金属材料时，降低进给速度就能避免材料粘刀、孔口崩边的问题。从建模细节来看，螺旋槽的曲面造型完全按照实际加工的刀具轮廓构建，刃口的倒角、刃带的间隙、柄部的扁尾尺寸都和实物保持一致，既可以用于机加工工艺的虚拟装配验证、钻孔加工的走刀仿真，也能作为五金刀具产品展示、机加工教学演示的数字化模型使用，在做钻削工位的工装设计时，也可以直接调用这个模型做干涉检查，验证钻头和工装夹具、工件之间的安全间隙，避免实际加工时出现碰撞干涉的问题。
