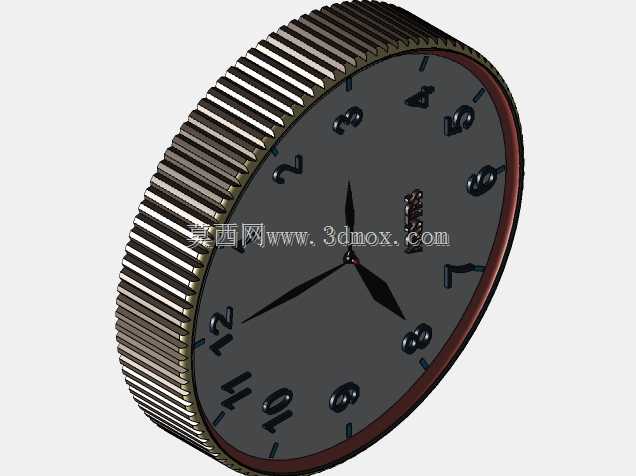

立体数字刻度齿边机械计时钟表

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706072
  • 立体数字刻度齿边机械计时钟表

  日常生产与生活场景里,计时装置的结构可靠性与外观辨识度始终是结构设计阶段需要平衡的核心要点,这款齿边立体刻度钟表的三维结构,完全围绕桌面放置、小型设备内嵌计时模块两类核心应用场景搭建,没有冗余的装饰性结构,所有几何特征都服务于实际装配与使用需求。从实际使用场景来看,这类结构既可以作为独立的桌面计时摆件,也可以嵌入工业控制台、实验设备操作面板、车载中控附属模块作为配套计时单元,不需要额外定制复杂的安装基座,自身结构就预留了足够的装配定位空间。

  设计阶段最先敲定的是表壳侧边的齿状滚花结构,这个特征并非单纯的外观装饰:当需要手动调校时间、旋转调校旋钮时,侧边的齿纹可以提供足够的静摩擦力,即便操作人员佩戴防滑手套,也能稳定施力转动表壳调校环,不会出现打滑脱手的问题;同时齿状结构采用等距梯形齿排布,每一圈齿的齿顶与齿根都做了R0.3的圆角过渡,避免加工与装配过程中锐边划伤操作人员,齿距控制在1.2mm,既保证触感的辨识度,也不会因为齿距过密积藏灰尘,降低日常维护的清洁难度。

  表盘部分采用下沉式结构设计,立体冲压成型的阿拉伯数字刻度直接固定在表盘基底上,刻度凸起高度为0.8mm,相比平面印刷刻度,立体刻度在侧光、弱光环境下依然能通过光影差清晰辨识,不需要额外增设背光模块就能满足多数工业场景的读时需求;刻度的排布严格遵循12小时制计时逻辑,每个整点刻度的位置公差控制在0.1mm以内,避免因为刻度偏移导致读时误差。指针组件采用时分双针加中心定位轴的结构,指针根部做了加厚处理,与中心转轴的配合采用D型轴孔定位,装配时不需要额外打胶就能防止指针相对转轴打滑,指针的尖端做了收窄处理,指向刻度时的视觉偏差更小,指针表面做了哑光处理,避免强光环境下产生反光干扰读时。

  从安装边界尺寸来看,整个钟表的整体外径控制在80mm,表壳厚度为18mm,属于小型计时单元的常规尺寸,背部预留了直径50mm的圆形安装沉台,沉台深度2mm,不管是采用背胶粘贴、螺丝锁付还是卡扣嵌入的安装方式,都能找到对应的定位基准;沉台中心预留了直径8mm的走线孔,如果需要加装背光模块、电波对时组件,线路可以直接从该孔穿出,不需要额外在表壳上二次开孔破坏结构强度。表壳与表盘的配合采用止口结构定位,止口配合公差选H7/g6,装配后接缝均匀,缝隙宽度控制在0.1mm以内,既可以阻挡日常环境中的灰尘、飞溅液体进入机芯腔,也方便后期维护时拆开表壳更换机芯或者电池,不需要借助专用撬具就能平稳拆分。

  结构建模过程中,所有的圆角、拔模斜度都充分考虑了量产加工的工艺性:如果采用金属切削加工表壳,齿状结构的走刀路径可以直接从三维模型提取,不需要额外做工艺补正;如果采用注塑工艺生产塑料版本的表壳,所有外观面的拔模斜度都设置为1.5度,不会出现脱模拉伤的问题。机芯安装位预留了标准20mm直径的石英机芯安装槽,槽位周边设置了三个均匀分布的螺丝柱,适配市面上绝大多数通用小型石英机芯,不需要定制专属机芯就能完成整表装配,大幅降低量产的物料采购成本。表圈位置的红棕色装饰环采用过盈配合压装在表壳前端,过盈量控制在0.05mm,压装后不会出现松脱晃动的问题,同时也能在需要更换外观配色时,通过专用工具顶出装饰环替换不同颜色的配件,满足不同场景的外观搭配需求。

  从结构强度角度来看,表壳的最小壁厚设置为1.5mm,齿状结构的齿根厚度达到2mm,即便从1.2m高度自由跌落到水泥地面,齿边也不会出现崩裂、变形的问题;表盘采用1mm厚的ABS或者金属铝板作为基底,立体刻度与基底的连接采用整体成型或者铆接结构,不会因为长期使用出现刻度脱落的问题。指针的动平衡在建模阶段就做了配重校核,指针转动过程中不会出现偏摆卡顿的问题,配合标准石英机芯可以实现长期稳定的走时精度,日常使用环境下不需要频繁调校。
