手持交流遥控装置结构设计方案

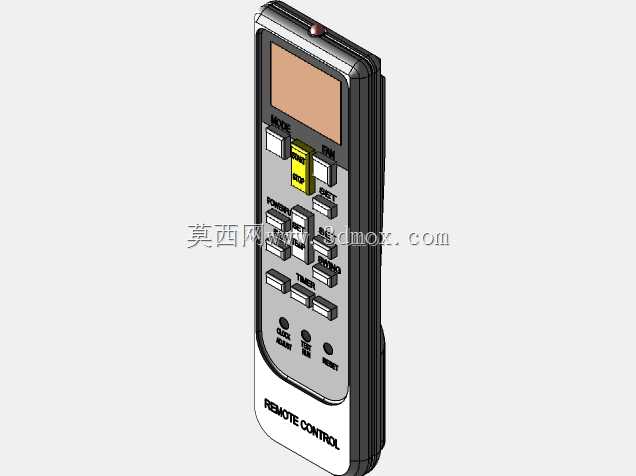

　　这款手持遥控装置的结构设计，核心围绕工业现场交流类设备的近距离操控需求展开，在做整体方案排布时，最先敲定的是手持握持的人机尺寸边界——整体修长的柱形轮廓，厚度控制在单手握持时虎口可完全包覆的范围，侧边做了微弧收边处理，避免长时间握持时硌手的问题，壳体采用上下扣合的塑料装配结构，接缝处沿侧边做内凹止口设计，既可以提升装配后的贴合精度，也能在日常使用中阻挡少量粉尘、溅液进入内部腔体，适配车间多尘、偶尔有液体飞溅的使用场景。

　　功能区域的排布完全遵循现场操作人员的使用习惯，最上方的显示屏区域做了下沉式安装位，屏幕周边预留0.8mm的凸边，既可以在设备意外跌落时对屏幕形成防护，也能避免屏幕直接与接触面摩擦产生划痕；屏幕下方的功能按键做了分区设计，最上方的模式切换按键采用稍大的方形键帽，表面做防滑凸点处理，操作人员无需目视即可通过触感快速定位，中间区域的功能调节按键采用错落排布，不同功能的键帽高度做了0.5mm的差值，盲操作时可以通过触感快速区分功能组别，避免误触；下方的三个圆形功能按键对应核心启停、确认类操作，键帽做了内凹弧面，贴合指腹按压的触感，按压行程控制在1.2mm，既保证按压的清晰反馈，也不会因为行程过长导致操作疲劳。

　　壳体最上方的信号发射端头做了内嵌式安装，发射窗采用半透明塑料材质，与壳体上盖做一体化装配，避免额外拼接产生的缝隙，端头位置的壳体做了加厚处理，跌落时可以优先吸收冲击能量，保护内部的发射模块。壳体底部的标识区域采用模内刻字的工艺，不会因为长期手持摩擦导致标识磨损脱落，标识内容清晰标注设备属性，方便现场多台遥控设备混用的时候快速区分。

　　内部结构的排布上，PCB板采用四个角位的螺柱固定，螺柱与壳体一体化注塑成型，省去额外的金属固定件，降低整体装配成本，电池仓位于壳体下半部分，与按键区域做隔离筋分隔，避免电池漏液时腐蚀按键电路，电池仓盖采用卡扣式设计，无需额外工具即可快速更换电池，仓盖周边做一圈密封胶条的安装槽，提升整体的防护性能。

　　在实际应用场景中，这类遥控装置主要配套工业交流供电的起重设备、输送线、小型工业机具使用，操作人员可以在距离设备3-10米的范围内完成参数调节、功能切换、启停控制等操作，无需固定站在设备操作面板旁，在设备调试、物料转运、工况巡检的过程中，可以根据现场实际观察到的设备运行状态随时调整参数，大幅提升现场操作的灵活性。设计过程中针对按键的寿命做了专项考量，每个按键的硅胶触点都做了加厚处理，可承受十万次以上的按压循环，适配工业场景高频次的操作需求；壳体材料选用耐冲击的ABS工程塑料，表面做细咬花处理，既可以提升握持的摩擦力，也不容易残留指纹和划痕，日常使用中无需额外的防护套即可应对车间的磕碰、摩擦场景。

　　整体的尺寸边界控制上，设备总长度适配成年人手掌的握持范围，宽度控制在40mm以内，重量控制在100g以内，长时间单手握持不会产生明显的负重感，侧边没有突出的棱角，放入工装口袋时也不会勾挂衣物，方便操作人员随身携带。在装配逻辑上，整个壳体仅用四颗螺丝即可完成上下盖的固定，内部的PCB、按键、发射模块都采用定位槽预固定，装配时无需额外的治具即可快速对位，适合批量生产时的快速组装，也方便后期的维护拆解，出现故障时可以快速打开壳体更换内部元件，降低设备的全生命周期使用成本。
