带镂空孔双环嵌套轴承保持架结构件

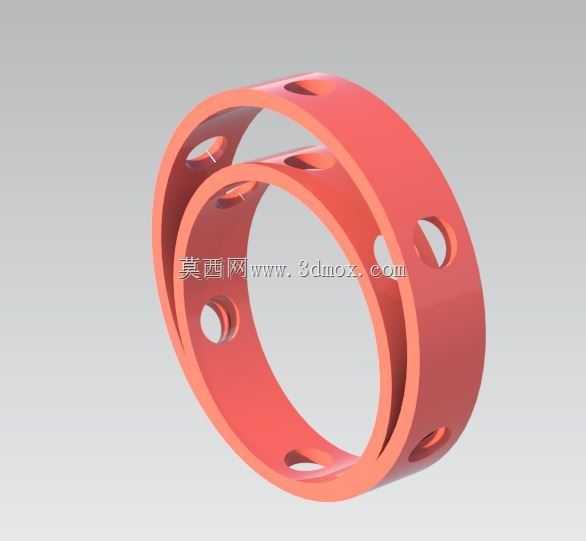

　　在常规滚动轴承的配套组件设计中，保持架的作用是均匀分隔滚动体，避免滚动体之间直接接触产生摩擦磨损，同时引导滚动体在滚道内平稳运转，部分工况下还能带动滚动体随轴承内圈同步转动，改善轴承内部的润滑条件。本次设计的双环嵌套式保持架，区别于传统单环兜孔结构，采用同轴嵌套的双环形基体设计，两个环体之间通过周向均匀分布的连接筋形成整体结构，环体上开设的圆形通孔一方面作为滚动体的兜孔位，另一方面可在轴承运转过程中留存润滑脂，降低润滑脂的流失速率，延长轴承的维护周期。从实际应用场景来看，这类结构的保持架多用于中低速重载的径向轴承场景，比如矿山输送设备的托辊轴承、工程机械回转支撑的配套保持架、农业机械传动部位的轴承组件，这类场景普遍存在载荷波动大、

　　润滑条件有限、维护间隔长的特点，双环结构相比单环结构拥有更高的结构刚性，在承受滚动体的交变冲击载荷时，不容易出现兜孔变形、保持架断裂的失效问题。设计过程中，首先需要匹配对应轴承的滚动体直径、滚动体数量、轴承内外圈的滚道直径，确定双环的径向厚度与轴向宽度，保证嵌套后的双环整体轴向宽度与轴承装配的轴向间隙匹配，不会出现安装后保持架与轴承密封件、内外圈挡边发生剐蹭的问题。环体上的镂空孔采用等直径圆形设计，孔的周向分布角度严格按照滚动体的节圆位置计算，每个孔的中心与滚动体中心重合，孔的直径比滚动体直径大0.1-0.3mm，既保证滚动体能够在孔内自由转动，又不会出现滚动体从兜孔中脱出的问题。两个嵌套环体的同轴度公差控制在0.02mm以内，

　　连接筋的位置避开滚动体的运动轨迹，连接筋的截面采用圆角过渡，避免应力集中导致的结构断裂。从安装边界来看，该保持架的外径尺寸略小于轴承外圈的滚道内径，内径尺寸略大于轴承内圈的滚道外径，径向预留的间隙可以补偿轴承运转过程中因温度升高产生的热膨胀量，避免保持架受热膨胀后卡滞在内外滚道之间。环体表面做光滑圆角处理，所有孔位的边缘都做0.2mm的倒角去除毛刺，避免尖锐边缘刮蹭滚动体表面或者破坏润滑脂的油膜结构。在三维建模过程中，先绘制单个环体的截面轮廓，通过旋转命令生成基础环体，再按照周向等分的角度阵列绘制兜孔特征，之后通过偏移同轴面生成第二个嵌套环体，最后绘制连接筋特征将两个环体合并为整体，建模过程中需要重点校验每个兜孔的位置度、

　　双环的同轴度、连接筋与兜孔的干涉情况，确保模型导出后可直接用于3D打印样件验证或者机加工生产。这类双环保持架相比传统的冲压钢保持架，在采用工程塑料或者粉末冶金材质生产时，一体成型的结构不需要额外的铆接工序，装配工序更简单，同时镂空的孔位可以存储更多润滑脂，在粉尘较多的工况下，还能容纳少量进入轴承内部的微小杂质，避免杂质卡入滚动体与滚道之间造成滚道划伤。
