机加工用带腰孔折弯金属安装导轨件

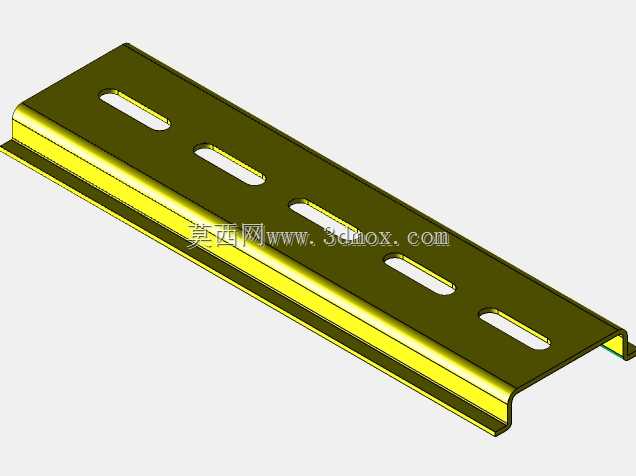

　　在常规机加工车间的工装搭建、小型设备辅件安装场景里，这类带规则腰孔的折弯金属安装件是出镜率极高的基础构件，很多一线装配钳工在搭建设备旁的走线支架、小型传感器安装基座、工装定位挡边时，都会优先选用这类结构成熟的安装件。从结构设计逻辑来看，该构件采用单边长折弯成型工艺，主体为等厚度金属板材经冷折弯加工制成，折弯边与主体板面呈90度直角，既可以通过折弯边实现构件的侧边卡装定位，也能依托折弯形成的立面提升整体构件的抗弯折强度，避免长条形板材在承受侧向载荷时出现翘曲变形。板面沿长度方向等距排布的长圆形腰孔是该构件的核心功能结构，这类腰孔相较于等直径圆孔，最大的优势在于安装时可提供一定范围的位置调节余量，装配人员在拧紧紧固件前，

　　可以根据实际安装对位需求沿腰孔长度方向微调构件的固定位置，无需在安装基体上重新打孔，大幅降低现场装配的对位难度，尤其适合多工位工装的快速调整场景。从安装边界来看，该构件的平直板面为主要承载面，折弯边的高度决定了构件与安装基体之间的间隙空间，这个间隙既可以用来容纳紧固件的螺栓头，避免螺栓头突出板面影响上方搭载零件的贴合度，也可以作为小型线缆的走线通道，让车间设备的传感线缆可以沿构件内侧排布，避免线缆外露被加工切屑刮损。在实际机加工应用中，这类构件常被用作小型气动元件的安装底座，将气动电磁阀、节流阀等元件通过腰孔固定在构件板面上，再将构件整体固定在机床床身的侧边，既可以保证气动元件的安装位置稳定，也能在更换加工工位时快速调整元件位置，

　　适配不同工件的装夹需求。设计这类构件时，需要重点考量折弯处的圆角半径，若折弯圆角过小，冷加工过程中板材外侧容易出现应力集中导致的裂纹，若圆角过大则会导致折弯边与板面的垂直度不足，影响安装时的贴合精度；同时腰孔的排布间距需要匹配常规工业紧固件的常用孔距，兼顾M4、M5、M6等不同规格螺栓的穿装需求，腰孔的宽度要比常用螺栓直径大0.5到1毫米，既保证调节余量充足，也不会因间隙过大导致紧固件锁紧后出现构件窜动。此外，构件的两端做了小幅折边处理，这个细节设计可以避免长条形构件的端部锐边划伤装配人员，同时也能提升构件端部的结构强度，避免在搬运、安装过程中端部受碰撞出现变形。在机床的防护挡板安装场景中，这类构件也可以作为挡板的压条使用，

　　将透明防护挡板通过腰孔固定在构件上，依托构件的折弯边卡在机床床身的T型槽边缘，无需额外焊接固定，就能实现防护挡板的快速装拆，方便设备维护时快速移除防护结构，维护完成后又能快速复位。相较于定制化的安装支架，这类标准化的折弯安装件不需要单独开模，依托常规的钣金剪板、冲孔、折弯设备就能批量加工，生产成本更低，且互换性更强，车间内同规格的构件可以通用替换，不需要针对单台设备单独储备备件，能有效降低车间的工装备件库存压力。在实际建模过程中，这类构件的建模重点在于准确还原折弯处的工艺圆角、腰孔的位置公差以及板材的实际厚度，避免建模时忽略折弯回弹量导致加工出的实物与安装位不匹配，同时要注意腰孔的两端圆弧要与直边段平滑过渡，避免冲孔加工时出现毛刺残留，影响紧固件的穿装顺畅度。
