机加工用夹装定位方块结构件

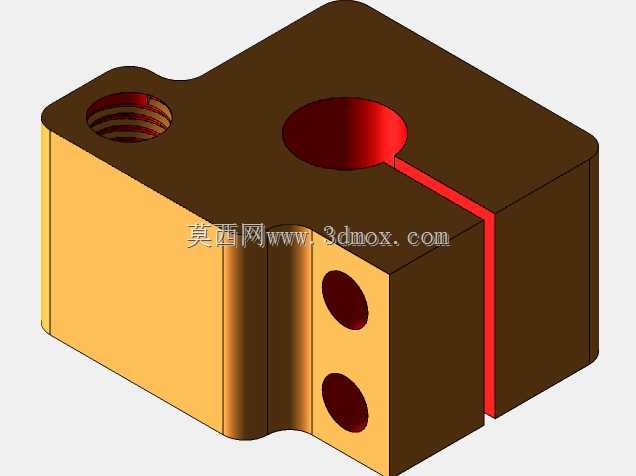

　　直接将整个定位块固定在机床工作台的T型槽位置，孔口做的倒角处理一方面是方便螺栓快速导入，另一方面也能避免螺栓拧紧时孔口应力集中导致的基体开裂，尤其是在45号钢调质处理的基体上，倒角结构能大幅提升反复装拆后的使用寿命。从顶面延伸到侧面的窄开槽是这个零件的核心功能结构，这个开槽将带安装孔的基体部分和侧面的夹紧定位部分做了弹性连接，当顶面螺栓锁紧时，开槽会产生微量的弹性形变，带动侧面的夹紧面向工件方向靠拢，从而实现对工件的侧向夹紧，这种一体式的弹性夹紧结构不需要额外加装弹簧或者活动压块，零件整体没有多余的活动部件，日常使用中不会出现零件脱落、弹簧失效的问题，维护成本极低，非常适合车间多粉尘、多切削液的作业环境。零件侧面开设的两个平行通孔，在常规机加工车间的铣削、钻削工序里，这类方块式夹装定位件是工位上出镜率极高的辅助工装部件，很多时候工人在加工异形小零件、或者需要对坯料做侧向定位夹紧时，不会直接动用重型平口钳，反而会用这类定制化的方块定位块配合台面上的T型槽螺栓完成快速装夹，相比通用夹具，这类专用定位块的贴合度更高，装夹变形量更小，尤其适合对薄壁类、小尺寸金属零件的侧面定位作业。从结构设计逻辑来看，这个零件整体采用方块式基体，首先是保证自身放置在机床工作台面时的基准平面度，底面做全平面精加工处理，和工作台面的接触面积足够大，不需要额外加装支撑脚就能保证放置稳定性，避免装夹过程中出现翘曲偏移。零件顶面开设的大直径沉孔，主要是用来穿装锁紧螺栓，

　　主要是用来安装定位销或者调整顶丝，当需要对不同尺寸的工件做定位时，可以在孔内加装不同长度的顶丝，微调夹紧的行程范围，也可以插入圆柱定位销，和工件上的预制定位孔配合，实现工件的完全定位，限制六个自由度，避免加工过程中工件出现窜动。零件左上角开设的螺纹孔，是用来安装辅助定位挡块的，当需要对工件的Z向高度做定位时，可以在这个螺纹孔上加装L型挡片，快速确定工件的装夹高度，不需要每次都用百分表找正Z向位置，能大幅缩短单件装夹的辅助时间，在小批量零件加工时，这种快换定位结构能将装夹效率提升40%以上。从安装边界尺寸来看，这个方块零件的整体长宽高比例控制在1.2:1:0.8左右，不会占用过多的工作台面空间，在小型钻铣床、台式铣床上使用时，

　　甚至可以同时在台面上布置3-4个同类型定位块，完成多个零件的同步装夹，实现小批量零件的并行加工。零件的外棱边都做了0.5mm的倒角处理，一方面是避免热处理后棱边的应力集中导致的崩边，另一方面也能防止工人装夹时被锋利棱边划伤，符合车间工装的安全设计要求。在实际使用场景中，这类定位块除了用在金属切削机床上，也可以适配在三坐标测量仪的工作台面上，作为待测零件的定位夹具使用，因为自身的形位公差控制严格，基准面平面度可以做到0.01mm以内，完全能满足测量时的定位精度要求，不会因为夹具本身的精度问题影响测量结果。设计这类零件的时候，首先要确定的是弹性开槽的宽度和深度，开槽过宽会导致夹紧力不足，加工时工件容易松动，开槽过窄则会导致弹性形变不足，

　　螺栓锁紧后无法产生足够的夹紧行程，一般开槽宽度控制在1.5-2mm，深度达到基体高度的三分之二时，能获得最优的弹性夹紧效果，同时还要保证开槽的两侧面平行度公差在0.02mm以内，避免夹紧时出现偏载，导致工件被夹歪。另外两个侧面通孔的位置设计也需要结合常用的工件尺寸范围，孔中心距控制在基体高度的二分之一位置，能让顶丝或者定位销的顶出力作用在工件的中心高度位置，避免顶推位置过高或者过低导致工件装夹倾斜。顶面的安装沉孔深度需要和常用的T型槽螺栓长度匹配，保证螺栓拧紧后，螺栓头部完全沉入沉孔内，不会突出零件顶面，避免和刀具路径产生干涉，这也是机加工工装设计时最需要注意的细节，很多新手设计的工装往往会忽略刀具干涉问题，导致加工时刀具撞到夹具，造成崩刀甚至零件报废的问题。这类零件的选材一般会选用45号钢做整体调质处理，硬度达到HB220-250，既有足够的刚性保证夹紧时不会变形，又有一定的韧性保证弹性开槽部分反复形变不会断裂，对于使用频率更高的工位，也可以选用40Cr材料做淬火处理，表面硬度达到HRC40-45，进一步提升耐磨性能，延长使用寿命。在实际加工这个零件的时候，首先要铣削六个基准面，保证各面的垂直度和平行度符合要求，然后再加工各个孔位和开槽，最后做表面发黑处理，提升防锈能力，适应车间多切削液、多油污的环境，避免长期使用后出现锈蚀，影响定位精度。
