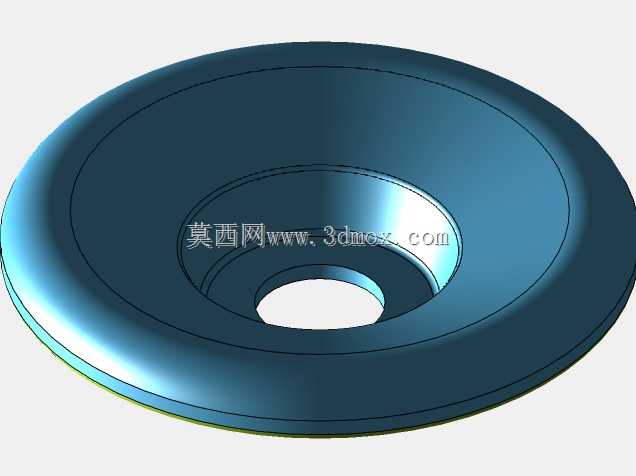

带中心孔锥形凹面圆盘结构件

　　这类带中心孔的锥形凹面圆盘构件，在流体输送、物料导流、端面密封配套场景中应用十分广泛，很多工况下会作为导流盘、密封压座、承托垫片的基础结构使用，适配低压流体管路、轻载传动端面、3D打印定制工装的配套需求。从结构功能来看，中心通孔的设计首先满足穿轴、穿装紧固件的安装需求，孔壁的同轴度公差需要控制在合理区间，避免穿装后出现偏载，导致构件受力不均产生形变；外侧的锥形凹面并非单纯的造型设计，凹面的锥角参数直接决定了流体经过时的导流角度，或是配对密封件的贴合压紧量，当作为导流构件使用时，平滑过渡的锥面可以减少流体经过时的紊流产生，降低管路内的压损，当作为压紧承托件使用时，锥面可以自动适配配对构件的端面微小角度偏差，保证压紧力均匀分布在整个接触环面上，避免局部应力集中导致的密封失效或是构件压溃。

　　设计这类盘类构件时，首先要明确安装边界的尺寸约束：构件的最大外圆直径决定了它的适配安装空间，需要匹配安装位的沉孔直径或是法兰端面的内径，避免外圆过大无法装入，或是外圆过小导致压紧覆盖面积不足；中心孔的直径需要根据穿装的轴径、螺栓直径确定，通常预留0.2-0.5mm的装配间隙，既保证安装顺畅，又不会因为间隙过大导致定位偏移；锥面的深度需要结合配对构件的凸起高度确定，保证装配后两者的接触面能够完全贴合，不会出现边缘悬空或是中心顶死的情况。盘体的厚度设计需要结合实际承载需求确定，作为导流件使用时，厚度满足结构刚度即可，不需要额外增加厚度导致材料浪费，作为承压压紧件使用时，需要根据压紧力的大小核算盘体的抗弯强度，避免压紧时盘体出现翘曲变形，导致密封失效。

　　从实际加工适配的角度来看，这类结构非常适合采用3D打印工艺制作小批量定制件，尤其是在非标设备试制阶段，不需要开模就可以快速获得不同锥角、不同孔径的适配构件，大幅缩短试制周期。打印制作时需要注意锥面的成型精度，因为斜面成型时容易出现层纹导致表面粗糙度不达标，作为密封面使用时需要做后续的打磨抛光处理，保证接触面的平整度；中心孔的成型可以预留少量加工余量，打印完成后通过铰孔保证孔的尺寸精度和同轴度。构件的外圆边缘做了小圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也可以减少应力集中，避免构件受外力冲击时从边缘产生裂纹。

　　在实际设备装配中，这类构件的安装需要注意贴合面的清洁，不能残留金属碎屑、密封胶残渣等异物，否则会导致锥面贴合不严密，出现泄漏或是压紧偏斜的问题；如果是作为动密封配套的构件，还需要考虑锥面的耐磨性能，根据工况选择合适的打印材料，有耐磨需求的场景可以选用添加玻纤的耗材，提升构件表面的耐磨性能，延长使用寿命。很多轻载设备的端盖密封、小型离心泵的导流盘、气动管路的缓冲垫座，都会采用这类基础结构，通过调整锥角、孔径、外圆尺寸和盘厚，就可以适配不同的安装场景，不需要重新设计全新的结构，能够大幅降低非标设计的工作量，提升设计复用率。
