锥齿轮传动弹簧联动玩具结构

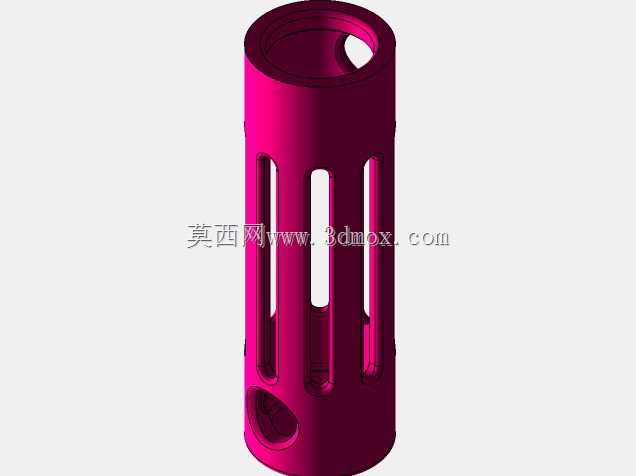

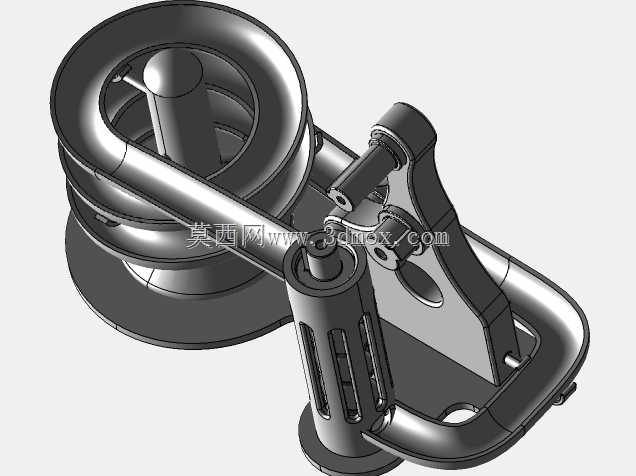

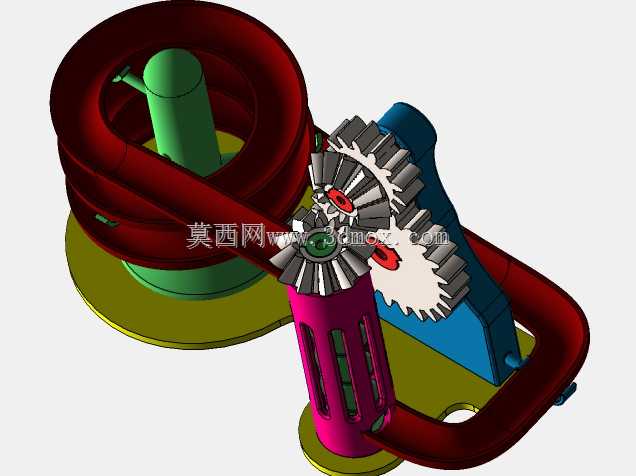

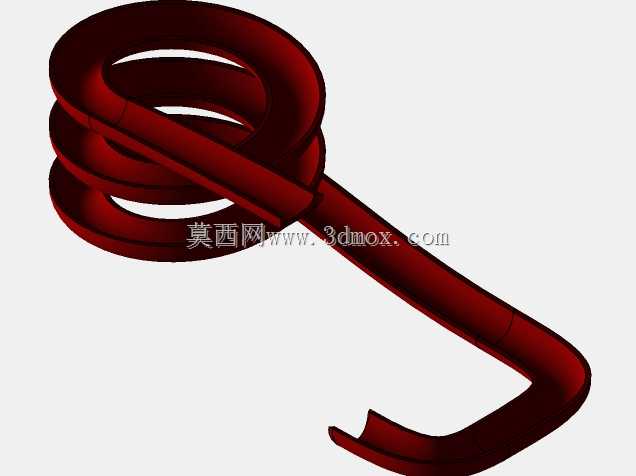

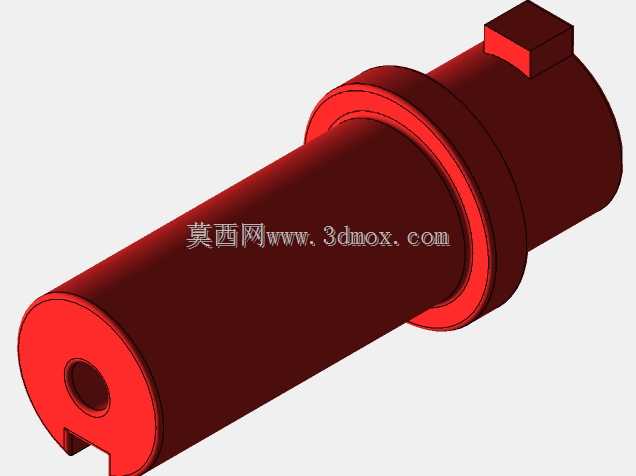

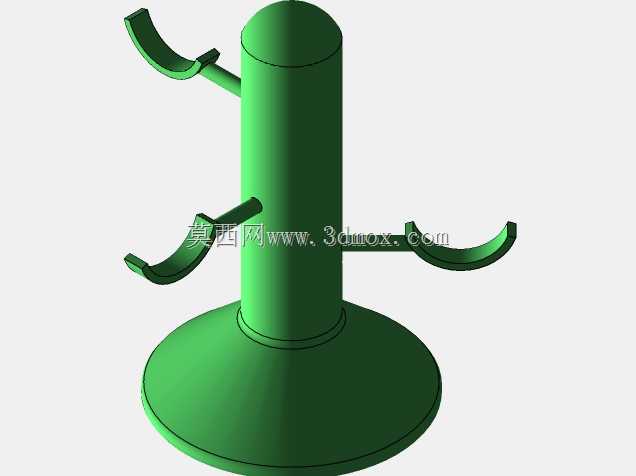

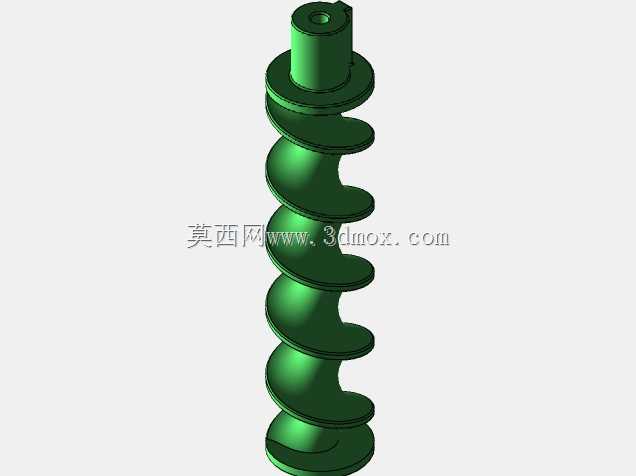

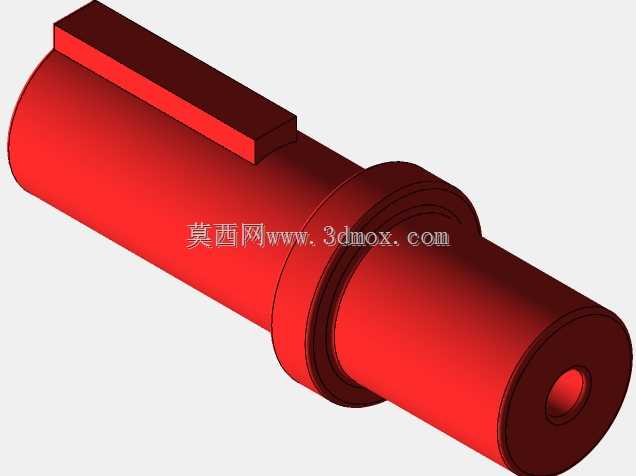

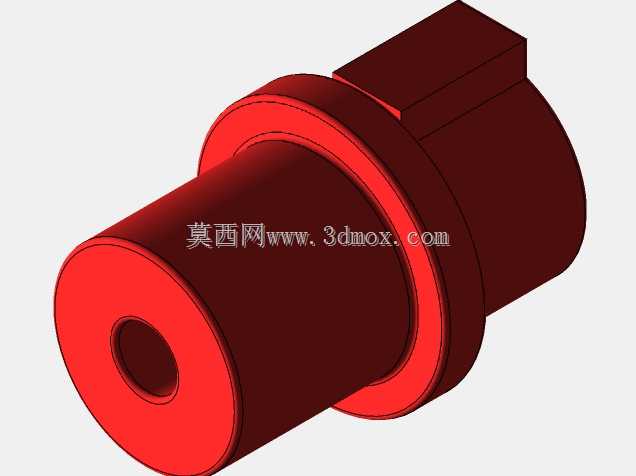

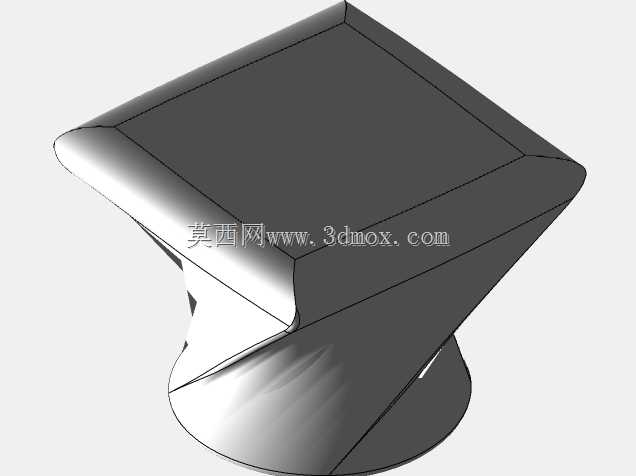

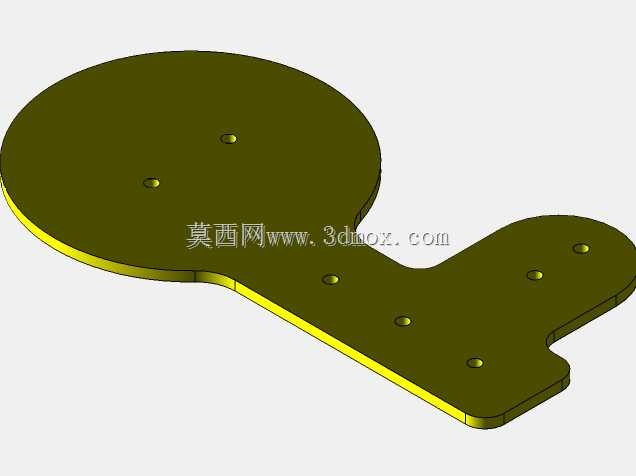

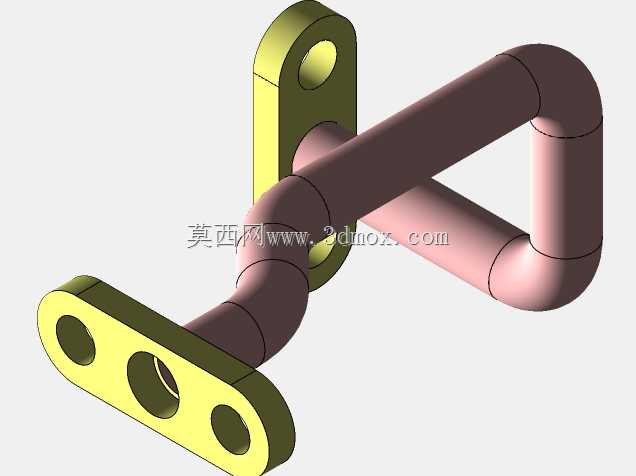

　　这套结构核心采用锥齿轮组实现交错轴动力传递，搭配环形涡卷弹簧作为储能与复位元件，整体集成在环形框架内，可作为机械原理教学演示教具，也可作为益智拼装玩具的核心传动单元。从结构布局来看，底部圆形安装板作为整个组件的承载基准，所有零件的安装定位均以该板的中心孔与安装孔为基准，中心立柱垂直固定在安装板中心，作为涡卷弹簧的内圈定位轴，弹簧外圈卡接在环形红色框架的内侧卡槽内，环形框架同时作为手持握持部位，框架截面为圆形，握持时无尖锐棱角，符合玩具类产品的安全设计要求。锥齿轮组包含三个相互啮合的伞形齿轮，其中主动齿轮轴垂直贯穿洋红色导向套筒，套筒上开设的长条形镂空槽既可以减轻零件重量，也能直观观察内部轴的运动行程，

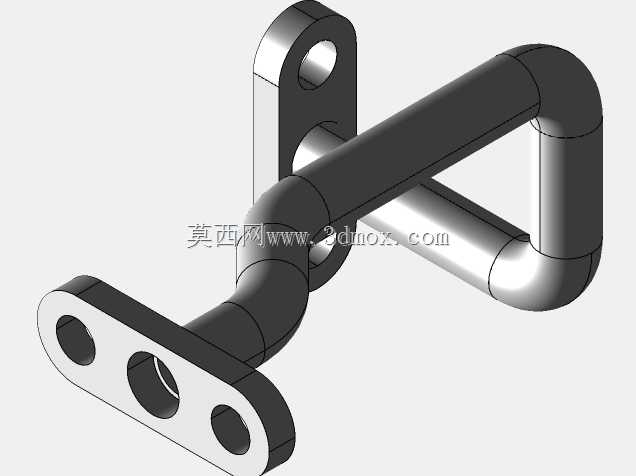

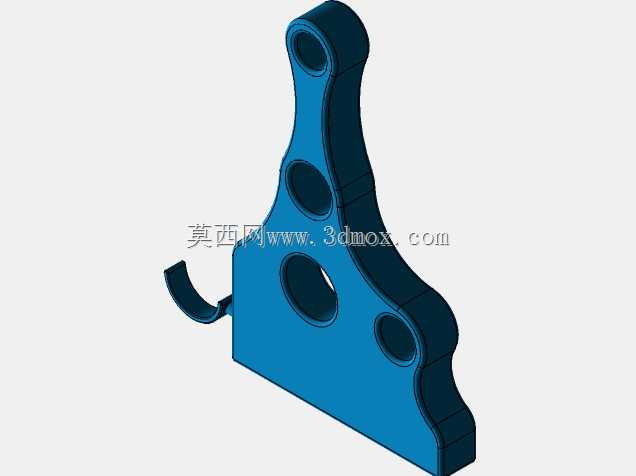

　　两个从动齿轮分别固定在蓝色支架的两个平行轴上，蓝色支架通过底部定位销固定在安装板上，齿轮啮合侧隙控制在0.1-0.2mm之间，既保证传动顺畅无卡滞，又不会因间隙过大产生传动回差。实际使用时，按压主动齿轮轴的顶部，轴沿套筒向下移动，轴上的主动锥齿轮同时带动两个从动锥齿轮同步反向转动，转动过程中环形涡卷弹簧被蓄力，松开按压轴后，弹簧释放弹力带动环形框架复位，同时通过齿轮啮合带动主动轴回到初始位置，整个运动过程无需额外动力输入，仅靠机械结构即可实现往复运动。安装边界方面，整个组件最大外径为120mm，总高度为85mm，底部安装板上预留3个M3安装孔，孔位分布在直径100mm的分度圆上，可直接固定在玩具底座或者教学演示板上，

　　所有运动部件的外边缘均做R2以上的圆角处理，不存在夹手风险，零件壁厚均匀设置为2mm，既满足注塑成型的工艺要求，也能保证反复按压使用的结构强度。设计过程中优先考虑了运动的顺畅性，锥齿轮的齿形采用标准渐开线伞齿，模数为1，压力角20度，啮合重合度大于1.2，保证传动过程无卡顿，弹簧的刚度经过匹配计算，按压力控制在15-20N之间，既不会因按压力过大导致儿童无法操作，也不会因弹力过小出现复位不到位的问题，导向套筒与主动轴之间采用间隙配合，配合间隙控制在0.05mm以内，既保证轴可以顺畅滑动，又不会出现倾斜卡滞的情况。从应用场景拓展来看，这套结构可以直接改装成按压式发条玩具的动力核心，也可以拆解后作为机械基础教学中锥齿轮传动、弹簧储能的演示模型，所有零件均可采用ABS塑料注塑成型，加工成本低，装配流程简单，仅需通过轴销卡接即可完成总装，无需额外紧固件，适合批量生产。
