小型自动物料抬升输送结构

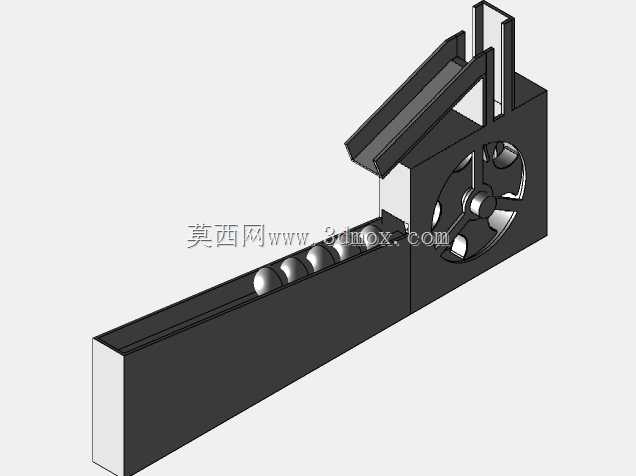

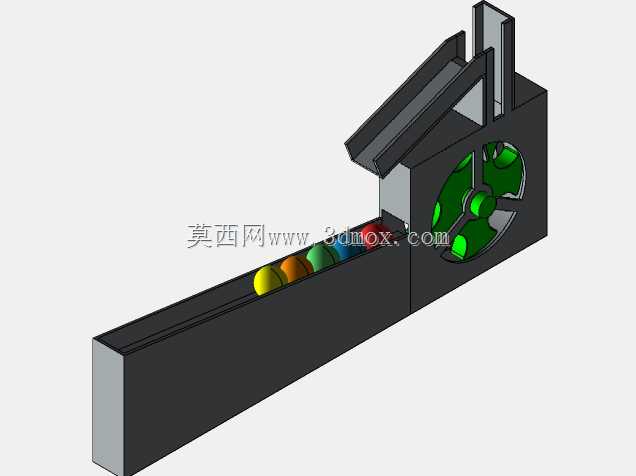

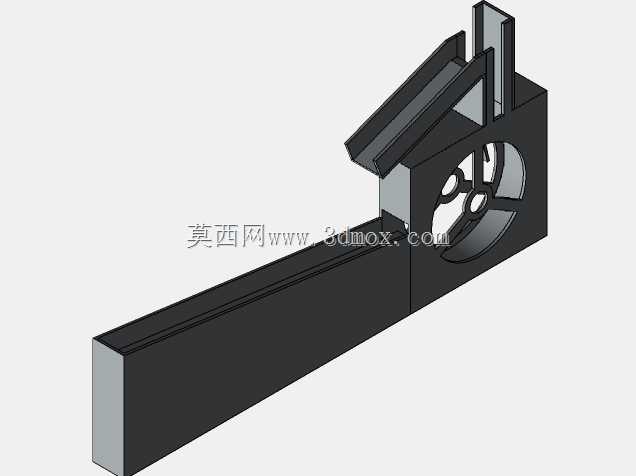

　　这套自动抬升输送结构，常被集成在小型物料分拣流水线、桌面级自动化送料单元以及科教类机械演示装置中，核心作用是将低位水平输送的小型块状、柱状工件，按照固定节拍抬升至高位料道，完成不同高度工位间的物料转接，替代人工逐件取放的重复动作，在小尺寸零件的加工上料、成品分拣转运场景中能有效降低人工操作的重复劳动强度。从结构组成来看，整套装置分为低位水平进料段、轮式间歇抬升机构、高位倾斜出料段三个核心部分，低位进料段采用平直槽型料道设计，料道侧壁高度根据待输送工件的最大轮廓尺寸设置，保证工件在水平滑移过程中不会出现侧翻、卡滞，料道的宽度预留0.5-1mm的间隙，适配尺寸公差范围内的工件顺畅通过，料道末端直接对接抬升轮的容料槽位，

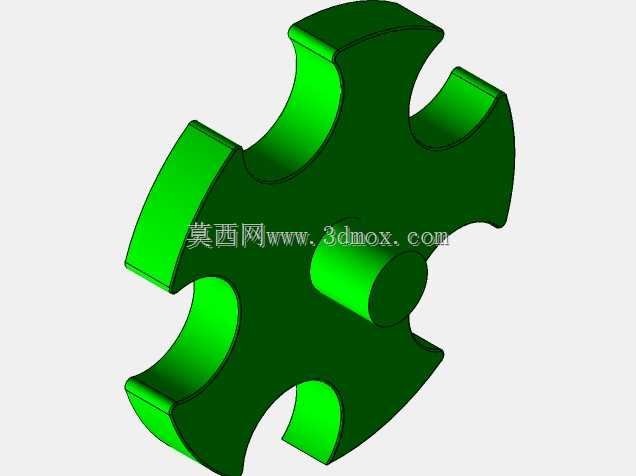

　　无需额外设置导向拨块就能让工件自然滑入抬升工位。核心的抬升执行部件采用带镂空容料槽的轮式结构，轮盘圆周上均匀分布多个与工件外形匹配的卡槽，轮盘转动过程中，卡槽转到低位时刚好承接进料道滑入的工件，随着轮盘匀速转动，工件被卡槽托举沿着轮盘的圆弧轨迹抬升，当卡槽转动到高位出料口位置时，工件在重力作用下自然滑入倾斜布置的高位出料道，顺着倾斜料道滑向下一个作业工位。轮盘采用辐条式镂空设计，在保证结构强度满足小工件抬升载荷要求的前提下，尽可能降低转动部件的整体重量，减少驱动端的负载扭矩，同时镂空结构也能避免轮盘转动过程中积存碎屑、灰尘，降低日常维护的清理频次。高位出料道采用倾斜布置，倾斜角度根据工件与料道材质的摩擦系数设置，

　　保证工件能依靠自身重力顺畅下滑，不会出现中途停滞、堆料的情况，出料道的末端可以根据实际对接工位的需求，调整出料方向与高度，适配不同设备的进料接口位置。整套结构的安装边界较为紧凑，整体沿料道输送方向的长度可根据进料、出料段的实际长度需求调整，轮盘的直径直接决定了物料的抬升高度，设计时可根据实际需要的高低位落差调整轮盘尺寸，无需改动其余的料道安装结构，具备较强的适配性。安装时整套结构通过底部的安装平面与设备机架固定，轮盘的驱动轴可对接减速电机输出端，根据实际生产节拍调整轮盘的转动转速，就能匹配不同的送料速度需求，轮盘与两侧料道的对接间隙控制在0.2-0.3mm，既不会因为间隙过大导致工件卡入缝隙，也不会因为间隙过小出现运动干涉。

　　在科教演示场景中，这套结构因为动作直观、传动原理清晰，也常被用作机械原理教学的演示模型，能直观展示间歇送料、重力滑移、轮式抬升的机械运动逻辑，帮助学习者理解自动化送料结构的设计思路。实际应用中，这套结构适合输送重量较轻、外形规则的小型工件，比如小型塑料件、五金冲压小件、玩具零件等，对于外形不规则或者重量过大的工件，可通过调整卡槽形状、增加轮盘结构强度的方式完成适配，整体结构没有复杂的传动部件，加工与装配难度较低，后期维护也仅需要定期检查轮盘转动的顺滑度、清理料道内的积存杂物即可，运行稳定性较强，能长时间连续工作无故障。
