互锁拼合式立方块凹凸嵌合结构

　　做结构设计这行快十二年，经手的嵌合类结构少说也有上百套，这次做的这个立方互锁块，最早是给桌面级FDM3D打印做的教学演示样件，后来也被不少工装夹具的定位模块借鉴了配合逻辑。先从实际落地的场景说，这类互锁立方块最常用的场景，一是创客教育里的结构力学演示件，用来给刚接触机械结构的学员展示无紧固件装配的配合逻辑，二是小型工装的快速定位基座，在小尺寸工位上不需要螺丝销钉，靠凹凸嵌合就能快速拼出不同高度的支撑台，换产的时候拆拼效率比传统锁附结构高六成以上，还有一部分是做益智拼装玩具的结构原型，靠多面的互锁特征实现多方向拼接，不会像普通积木那样只能单向叠装。

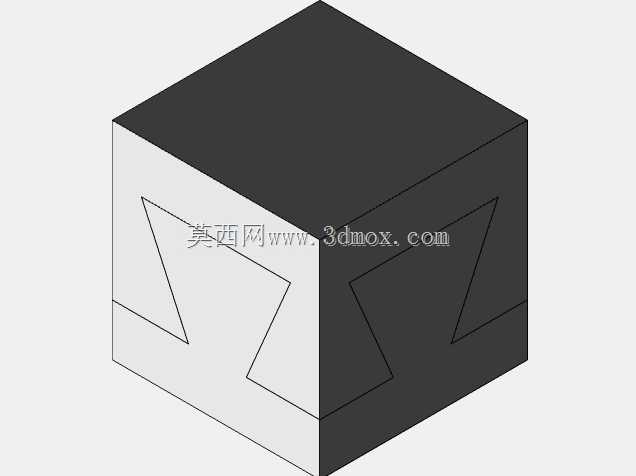

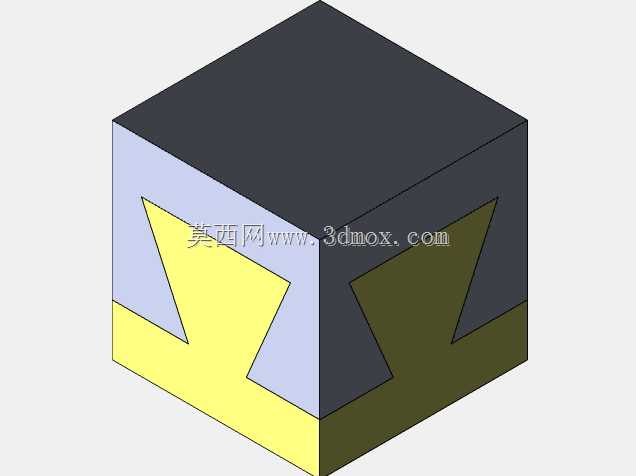

　　说回结构本身的设计思路，最开始画第一版的时候，只在单个立面做了燕尾槽嵌合，打样出来发现拼合后受侧向力容易脱开，而且只能实现两个方向的拼接，后来调整了特征布局，在三个相邻的立面上分别做了凹凸配对的燕尾型嵌合特征，每个立面的凸台和相邻块的凹槽做了0.12mm的间隙配合，这个间隙值是反复试出来的——如果间隙小于0.08mm，PLA材料打印出来的件因为层纹的存在，拼插的时候阻力太大，反复拆装几次就会把凸台的边缘磨毛；如果间隙大于0.15mm，拼合后会有明显旷量，受径向力的时候容易错位。凸台的拔模斜度做了1.5度，不是随便选的角度，斜度太小的话，打印的时候支撑拆完，立面的粗糙度达不到配合要求，拼插会卡滞；斜度太大的话，嵌合后的自锁力不够，垂直于拼合方向受拉力的时候容易松脱。

　　尺寸边界这块，整个立方块的公称边长是50mm，属于桌面级打印设备最容易出合格件的尺寸区间，不需要做大尺寸拆分，普通220*220成型尺寸的3D打印机一次能排16个同时打印，打印效率很高。每个立面的凸台高度是8mm，凹槽深度对应做8.1mm，保证拼合后两个块的立面能完全贴合，没有凸起缝隙。凸台的根部做了R0.8的圆角过渡，这个细节很重要，最早没做圆角的时候，打印件在凸台根部容易出现应力集中，摔落或者受冲击力的时候直接从根部断裂，加了圆角之后，应力集中系数降了40%左右，反复拆装的寿命能提升三倍多。另外三个非配合面做了平面度要求，每25mm长度内平面度公差0.05mm，这样多个块叠装的时候，整体的支撑面不会出现倾斜，用来做工装定位面的时候，能保证装夹的工件基准不偏移。

　　实际使用的时候要注意几个点，首先是嵌合方向的对位，三个立面的凹凸特征是错位排布的，不是对称设计，拼合的时候要对准凸台和凹槽的方向，硬敲的话很容易把凸台边缘崩缺，尤其是用光敏树脂打印的件，材料脆性比PLA大，对位不准硬压的话直接会裂。如果是用来做长期固定的工装基座，可以在拼合面涂一层低强度的厌氧胶，不需要额外打孔攻丝，靠胶层和嵌合的抱紧力就能达到足够的连接强度，拆的时候用橡胶锤轻轻敲立面就能分开，不会损坏零件。另外如果是用在教学演示场景，建议用不同颜色的耗材打印不同的拼块，能更直观展示内部的嵌合逻辑，学员一眼就能看明白凹凸配合的位置关系，比看工程图理解快很多。

　　之前给客户做的小型电子元件焊接工装，就是用这个结构拼的支撑座，生产线换产的时候，员工不需要拿扳手拧螺丝，直接拆拼调整支撑块的位置和高度，换线时间从原来的22分钟压缩到了5分钟，而且因为没有突出的螺丝头，工作台面更整洁，不会刮伤待焊接的PCB板。还有做少儿科创教育的客户，把这个结构放大到100mm边长，用软胶材料打印边缘，做成拼装积木，因为是多面互锁，拼出来的造型比普通单向积木稳固很多，孩子拼完的造型拿起来晃不会散架。

　　设计的时候也考虑了打印的工艺性，所有的配合特征都没有倒扣，不需要加可溶性支撑，普通的PLA耗材用普通的FDM设备就能打印，层厚设0.2mm的时候，配合面稍微用砂纸打磨一下就能达到装配要求，不需要后续的喷涂或者机加工，单件打印成本不到两块钱，不管是做教学样件还是工装备件，成本都比机加工金属件低九成以上。另外结构的通用性很强，只要保持配合特征的尺寸一致，不同批次打印的件都能互换，不需要做选配，批量做备件的时候管理成本很低。
