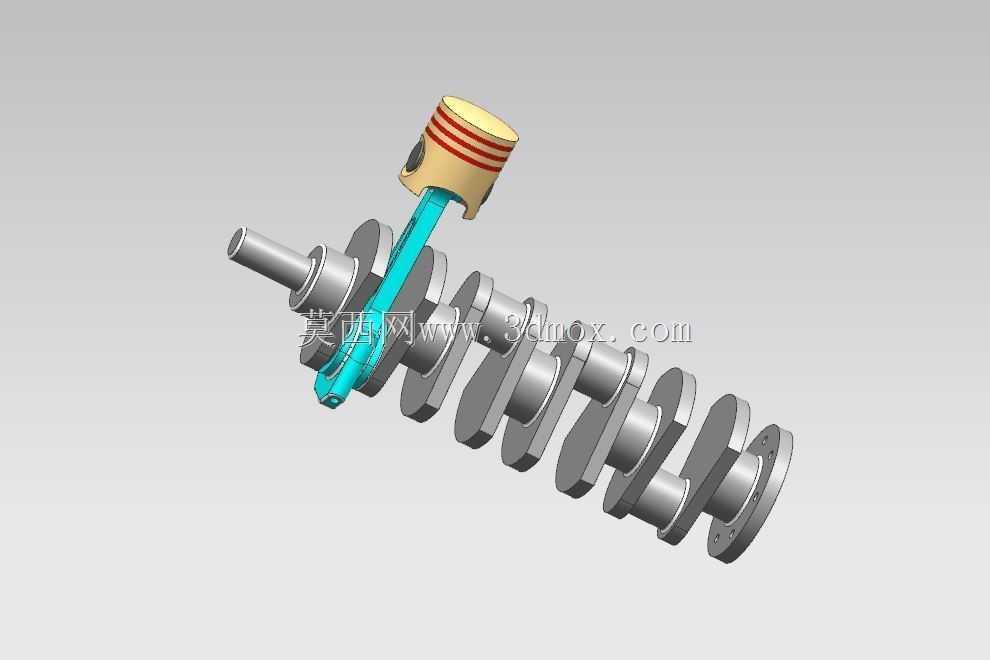

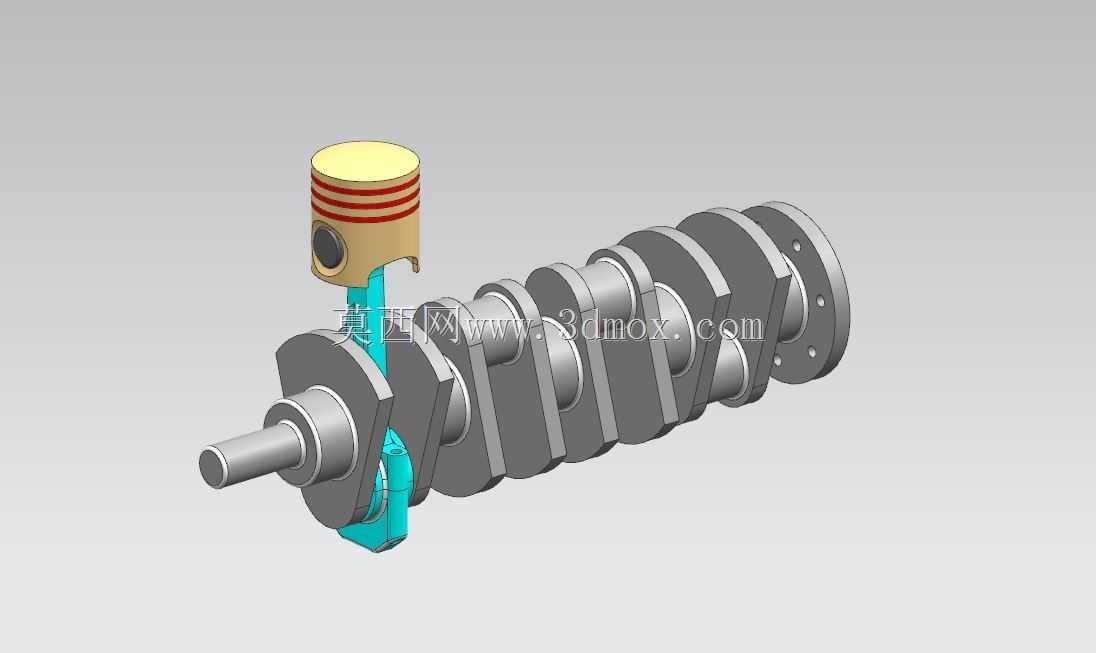

车用曲柄连杆活塞动力传输结构

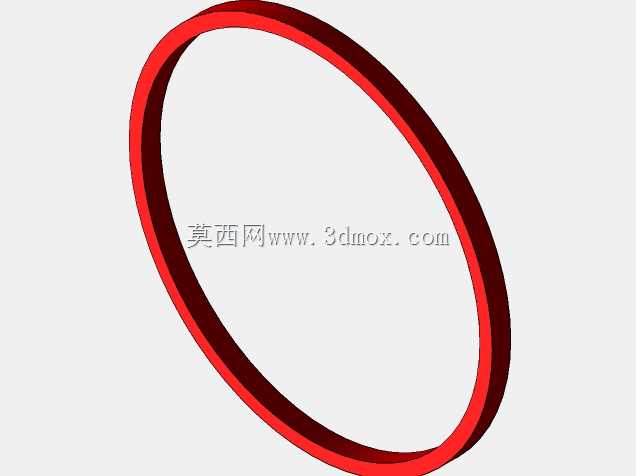

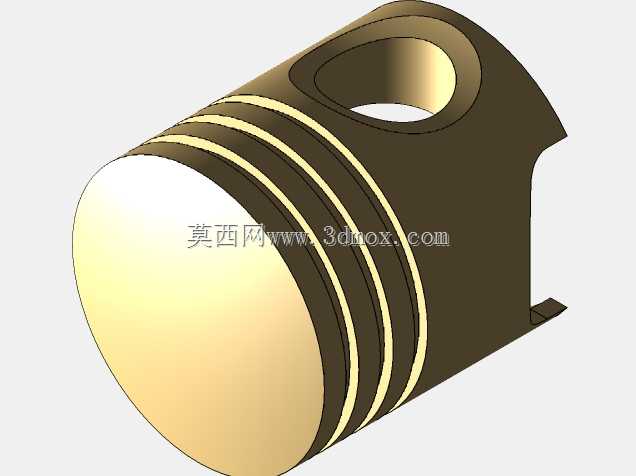

　　这套结构是内燃机核心动力转换单元的具象化呈现，日常在乘用车、商用车的往复式发动机舱内承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，小到家用代步车的自然吸气引擎，大到工程机械的柴油动力单元，都离不开这套机构的稳定运转。从结构设计逻辑来看，活塞头部预留了三道环槽，分别对应气环与油环的安装位置，气环负责密封燃烧室的高压燃气，避免做功冲程的压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗。活塞销孔的位置经过偏心设计，能够在活塞换向时减小敲缸异响，提升运转平顺性，活塞本体采用轻量化的裙部结构，在保证导向精度的前提下尽可能降低往复运动的惯性力，适配高转速工况下的动平衡要求。

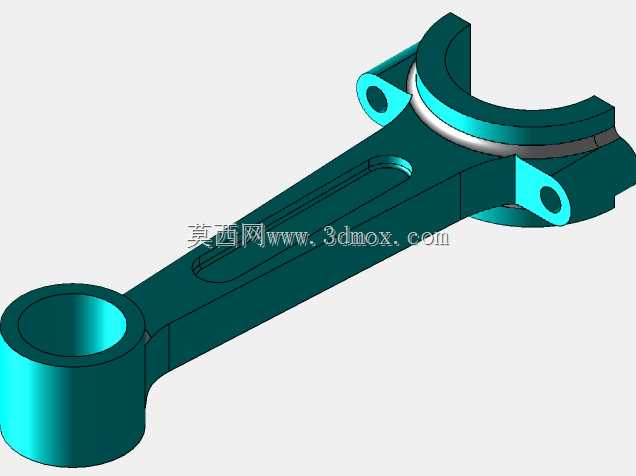

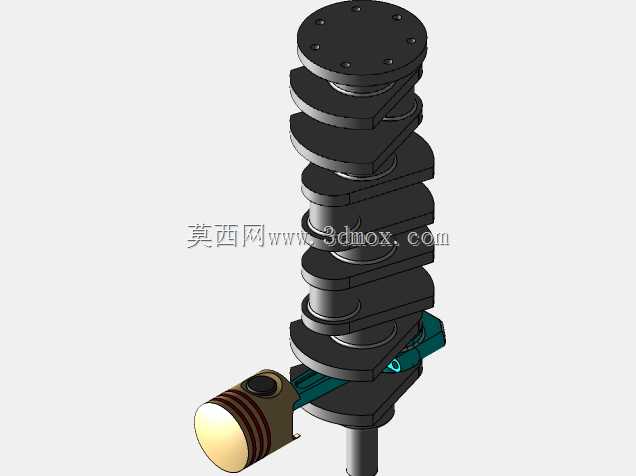

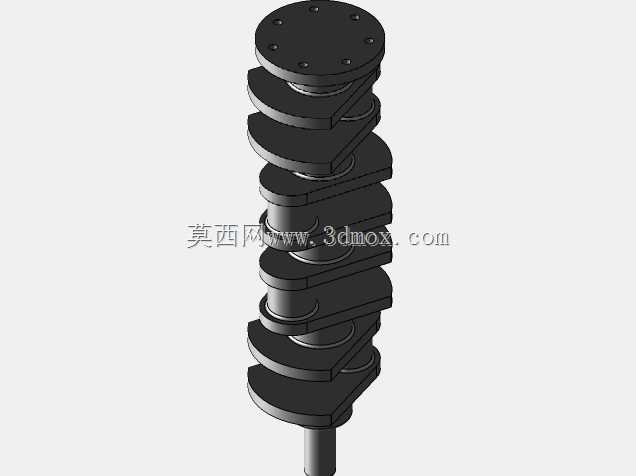

　　与之匹配的多缸曲轴采用整体式锻造结构，主轴颈与连杆轴颈之间设置了平衡块，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，避免发动机运转时出现异常振动。曲轴的输出端预留了法兰安装位，可直接连接飞轮与离合器总成，将旋转动力传递给后续的传动系统，自由端则可驱动正时机构、机油泵、水泵等发动机附属部件。连杆部分采用工字形截面设计，在保证抗拉、抗压强度的前提下尽可能降低自身重量，大小头分别设置了轴瓦与衬套的安装位，小头通过活塞销与活塞铰接，大头则采用分体式结构通过螺栓紧固在曲轴连杆轴颈上，配合压力润滑的油道设计，能够在高负荷工况下保证摩擦副的润滑可靠性。从安装边界来看，

　　整套机构的轴向尺寸与径向回转半径严格适配常规直列四缸发动机的缸体中心距要求，活塞的行程与缸径匹配对应排量的燃烧室容积设计，安装时需要保证各缸活塞的上止点位置与曲轴正时标记对齐，避免配气相位错乱导致气门与活塞碰撞。实际应用中，这套结构的配合精度直接决定了发动机的动力输出效率、燃油经济性与运转寿命，活塞与气缸壁的配合间隙、曲轴轴颈的圆柱度公差、连杆的弯曲扭曲公差都需要控制在微米级范围内，建模时对各部件的运动干涉检查尤为重要，需要模拟曲轴从0到720度的完整工作循环，验证活塞在上止点、下止点位置时与气门、缸盖的安全间隙，以及连杆在摆动过程中与缸体、曲轴平衡块的干涉情况。不同于单缸动力结构，多缸曲轴的曲柄销按照特定的点火间隔角布置，

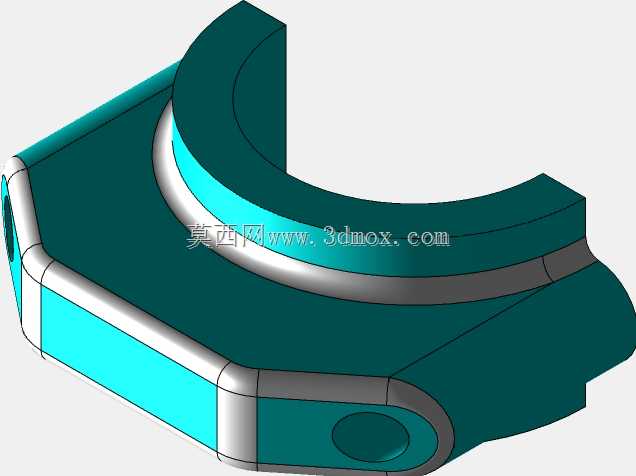

　　能够保证各缸做功冲程交替进行，让动力输出更加平顺，建模时需要严格按照发火顺序确定各曲柄的相位角度，平衡块的外形轮廓需要经过动平衡仿真优化，在满足转动惯量要求的前提下避免与周边部件发生运动干涉。活塞裙部的型线采用中凸变椭圆设计，能够在热态工况下补偿活塞的热变形量，保证活塞在气缸内的导向精度，避免冷态敲缸、热态拉缸的问题。连杆大头的结合面采用斜切口设计，能够方便从气缸体上方拆装连杆组件，配合定位套或者锯齿形定位结构，保证大头孔的圆度公差在螺栓紧固后不会出现超差。整套结构的润滑路径采用压力润滑与飞溅润滑结合的方式，曲轴内部钻有连通主轴颈与连杆轴颈的油道，机油从主油道进入主轴颈后通过内部油道输送到连杆轴颈，为连杆大头轴瓦提供压力润滑，连杆小头的衬套则通过连杆杆身的油孔收集飞溅的机油实现润滑，活塞与气缸壁的润滑则依靠曲轴旋转甩起的机油完成。在进行三维建模时，需要重点关注各运动副的配合公差定义，比如活塞销与活塞销孔、连杆小头衬套的配合采用过渡配合，保证常温下有合适的过盈量，工作温度下能够实现小幅转动；曲轴主轴颈与主轴承盖的轴瓦配合采用间隙配合，预留合适的油膜厚度保证流体润滑状态。
