立式加工中心用螺杆式机械夹持虎钳

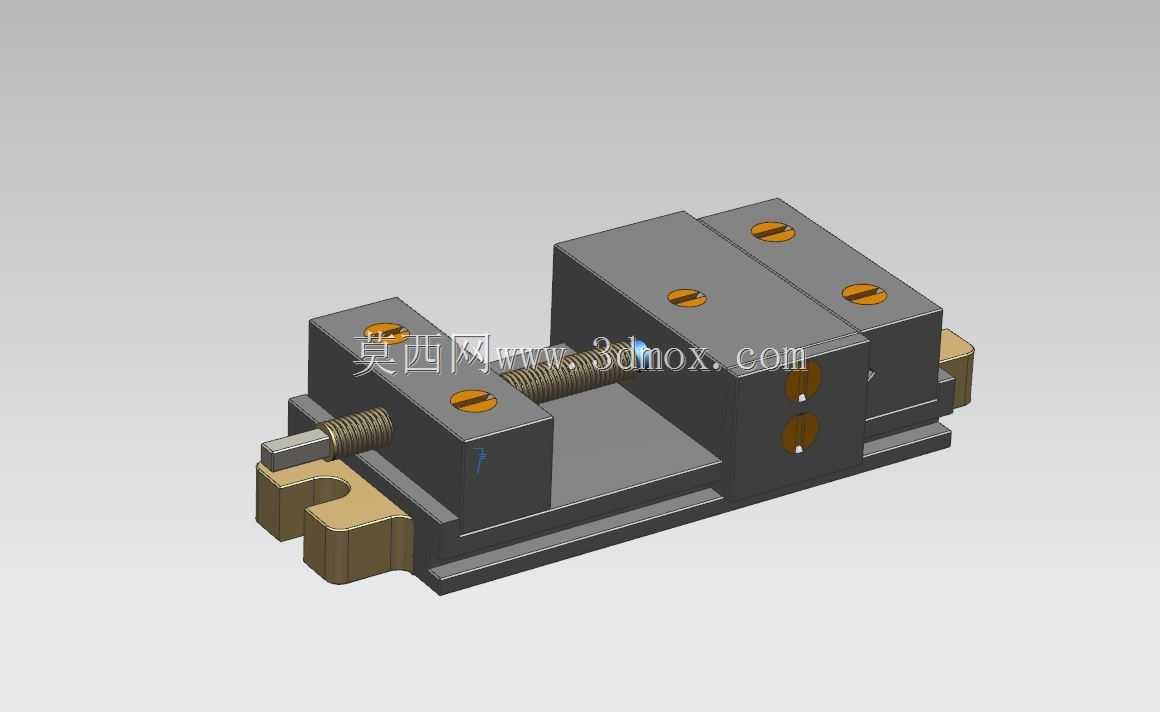

　　这款机械虎钳是专为立式加工中心（VMC）配套设计的机加工装，核心作用是在铣削、钻削、镗削等常规机加工序中稳定夹持待加工原材料，避免工件在切削力作用下出现位移、振颤，保障加工尺寸精度与表面质量。从实际车间应用场景来看，这类虎钳多安装在加工中心T型槽工作台上，适配常规钢件、铝件、铜件及工程塑料坯料的装夹需求，是中小批量零件加工、工装打样环节最常用的通用夹持工装。

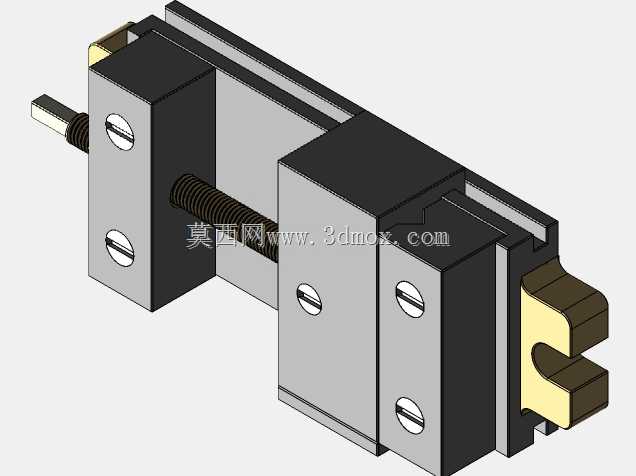

　　从功能特性上看，该虎钳采用经典螺杆传动结构，通过转动端部的方头施力杆带动活动钳身沿固定导轨做直线往复运动，配合钳口的咬合结构实现工件的夹紧与松脱，传动过程平稳无卡滞，夹紧力可通过施力杆的输入力矩灵活调整，既能满足重切削时的大夹紧力需求，也能适配薄壁易变形工件的轻夹装夹要求。固定钳身与活动钳身的钳口部位做了可拆卸式设计，磨损后可单独更换钳口板，无需整体报废钳体，能有效降低车间长期使用的工装维护成本；钳身主体采用高刚性铸铁材质，经时效处理消除内应力，长期承受切削交变载荷也不易出现形变，保障装夹精度的长期稳定性。

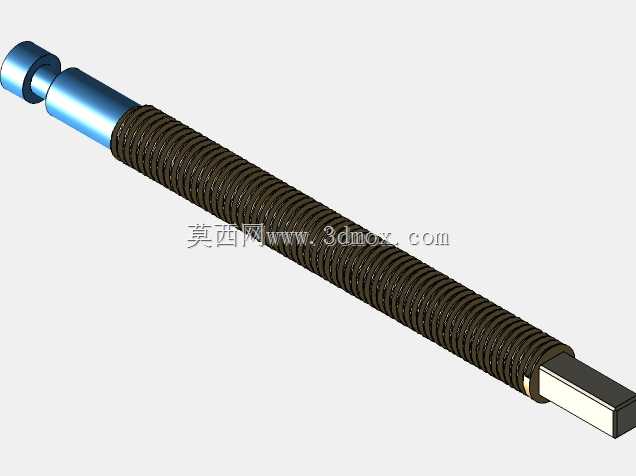

　　设计思路上，这款虎钳优先考虑了加工场景的刚性需求与安装适配性：整体采用对称式布局，固定钳身与底座为一体化结构，减少装配环节带来的累积误差；导轨面采用矩形滑动导轨结构，配合间隙可调的镶条设计，可根据使用磨损情况调整导轨配合间隙，避免活动钳身出现上下翘动或左右摆动，保障钳口的平行度与对中性。螺杆部位采用梯形螺纹传动，相比普通三角螺纹具备更好的传动强度与自锁性能，夹紧后不会因切削振动出现松脱问题，无需额外加装锁紧机构即可满足常规铣削加工的防松要求。钳口的夹持面做了交叉网纹处理，能有效增大与工件表面的摩擦力，降低工件被切削力带动滑移的风险，针对表面精度要求高的工件，也可更换光面或软质钳口，避免夹伤工件已加工表面。

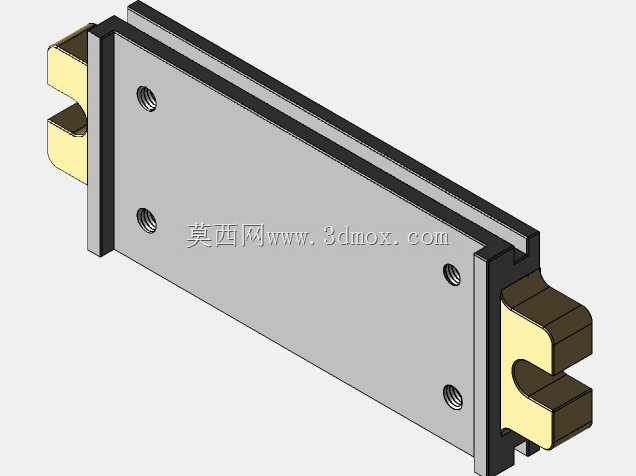

　　从安装边界与外形尺寸适配来看，这款虎钳的底座预留了标准T型槽安装螺栓位，可直接适配加工中心工作台的常规T型槽间距，安装时通过T型螺栓、压板即可快速完成固定，无需额外制作过渡连接板。整体外形紧凑，闭合状态下总长度适配中小型立式加工中心的工作台行程，不会出现超出行程范围无法加工的问题；钳身高度控制在常规加工中心Z轴安全行程区间内，装夹工件后刀具可顺利到达工件各加工面，不会出现钳身与主轴刀柄干涉的情况。最大开口行程覆盖常规中小尺寸坯料的装夹需求，可满足绝大多数方形、矩形条形坯料的夹持要求，针对异形工件也可配合定制钳口实现稳定装夹。

　　在实际使用过程中，这类虎钳的活动钳身与导轨配合面设计有防尘挡屑结构，可阻挡加工产生的铁屑、切削液进入导轨滑动面与螺杆传动部位，减少磨粒磨损，延长工装使用寿命；日常维护仅需定期清理导轨面铁屑、加注润滑脂即可，无需复杂的保养流程，适配车间高频次、高负荷的加工使用节奏。相比液压、气动类动力虎钳，这款纯机械结构的虎钳无需外接动力源，安装布置更灵活，成本更低，且不存在动力泄漏、压力失稳等问题，可靠性更强，既适合批量生产线上的固定工序装夹，也适合维修车间、打样车间的多品种小批量加工场景，是机加工领域通用性极强的基础工装。
