多段阶梯式带键槽楔形传动轴结构设计

　　在常规工业传动场景里，这类楔形阶梯轴的应用覆盖范围极广，从轻载的输送线辊筒驱动、小型农机的动力传递，到中型机床的进给机构、轻工设备的传动链路，都能见到这类轴件的身影。区别于等直径光轴，阶梯式的结构设计从根源上解决了轴上零件的轴向定位问题，不同直径的轴段可以分别适配轴承、传动轮、联轴器等不同内径的装配件，不需要额外加装过多的轴套来调整配合尺寸，能有效压缩传动组件的整体轴向尺寸，让设备的传动布局更紧凑。

　　设计这类轴的时候，首先要捋清楚整条传动链的载荷分布：轴上两处对称分布的键槽，分别对应动力输入端和输出端的零件安装位，键槽的宽度、深度以及在轴段上的位置，都要匹配对应装配件的轮毂键槽尺寸，保证平键装入后，侧面能均匀承受扭矩传递的挤压力，避免出现键侧压溃、轴槽开裂的失效问题。轴段之间的过渡圆角不能随意设定，圆角半径既要保证轴肩能顶住装配件的端面完成轴向定位，又要尽可能减小应力集中系数，毕竟轴在交变扭矩作用下，过渡位置是疲劳裂纹最先萌生的区域，很多轴件的早期断裂都和过渡圆角处理不当有直接关系。

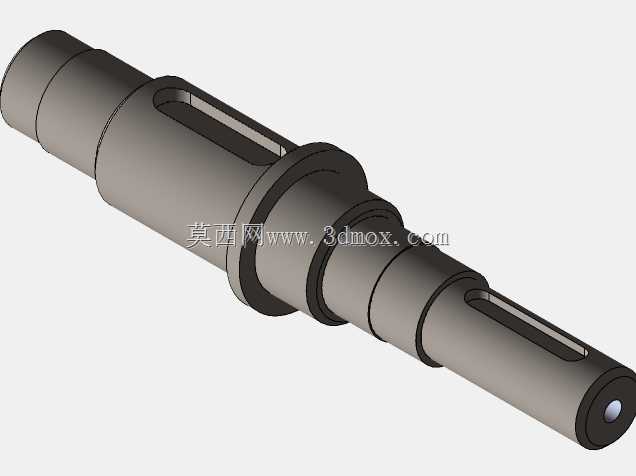

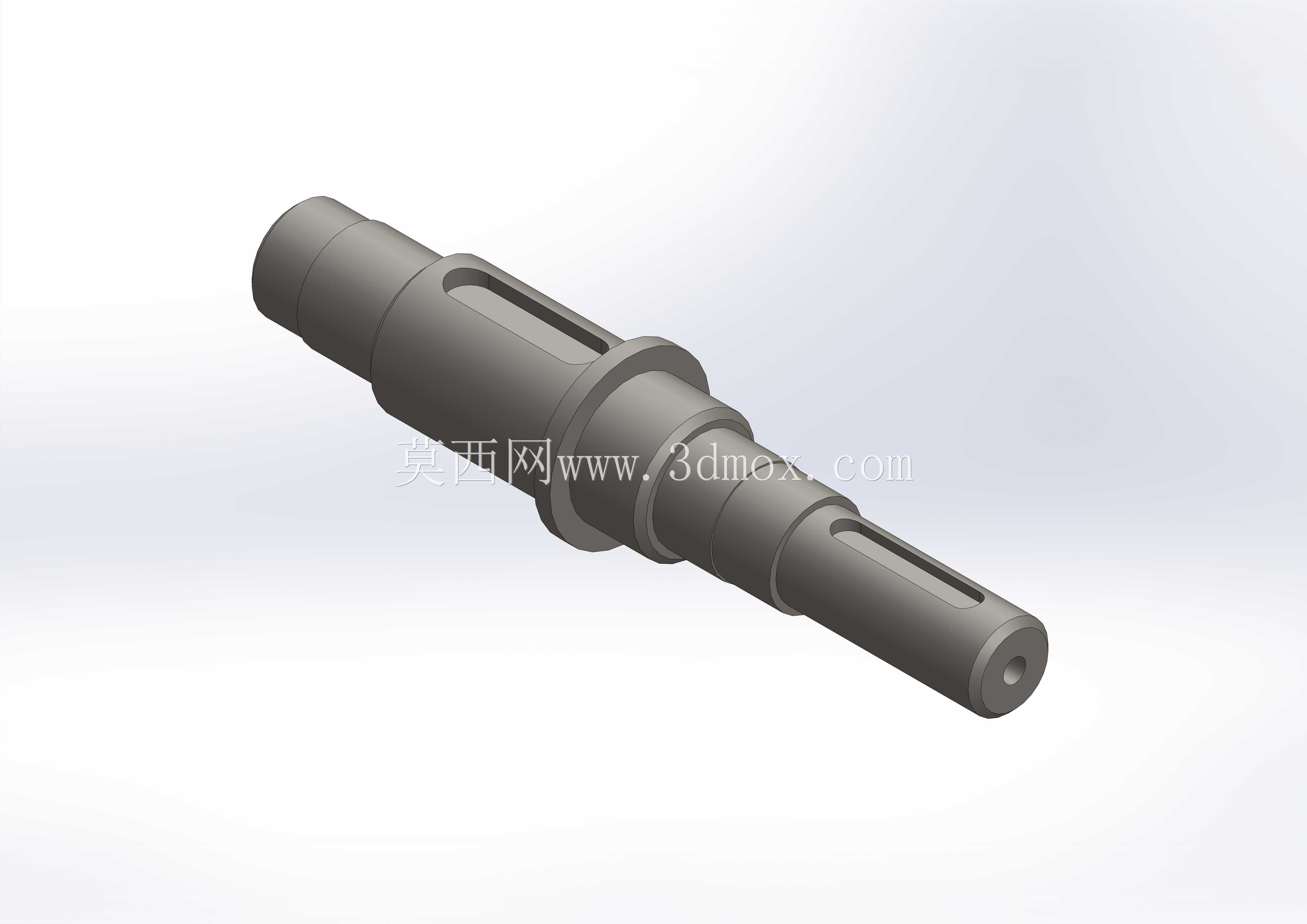

　　从安装边界来看，轴的两端直径最小的轴段是轴承安装位，这两个位置的圆柱度、同轴度公差要求最高，一旦两端轴承位不同轴，装配后轴承会出现偏载，运转时不仅会产生异常噪音和振动，还会大幅缩短轴承的使用寿命，严重时甚至会出现轴承抱死的情况。轴身中间直径更大的凸肩轴段，一方面是作为两侧装配件的轴向定位基准，另一方面也能提升轴的整体抗弯刚度，当传动件受到径向载荷的时候，更大的轴径能有效降低轴的扰度，避免轴运转时出现过大的弯曲变形，影响传动精度。轴最外端的中心小孔，是加工时的工艺定位孔，轴的外圆磨削、键槽铣削工序都要靠这个中心孔作为定位基准，保证各轴段的位置精度，同时这个孔也可以作为装配时的注油孔，或者安装轴端挡片的固定位，防止轴上的零件在运转过程中出现轴向窜动。

　　楔形结构的设计主要是为了适配带锥孔的装配件，相比圆柱面过盈配合，楔形锥面的配合装拆更方便，不需要大型压装设备就能完成传动轮的安装，而且配合面的接触应力分布更均匀，传递大扭矩的时候不容易出现配合面打滑的问题。在实际选型应用的时候，要先核对轴的各段长度尺寸和设备腔体的内部安装空间是否匹配，尤其是轴承位的跨距，要和轴承座的安装孔位完全对应，避免装配时出现轴装不到位、或者轴承座孔错位的问题。键槽的位置要注意和装配件的受力方向匹配，保证平键的受力侧和扭矩传递方向一致，不要反向安装导致键的另一侧承受不必要的冲击载荷。另外轴的表面粗糙度也要对应不同的装配位置做区分，轴承安装位的粗糙度要达到磨削级别的要求，保证和轴承内圈的配合紧密，而安装密封件的轴段，表面粗糙度不能过高也不能过低，过高容易磨损密封唇，过低则会导致密封面存不住润滑油，出现漏油的问题。

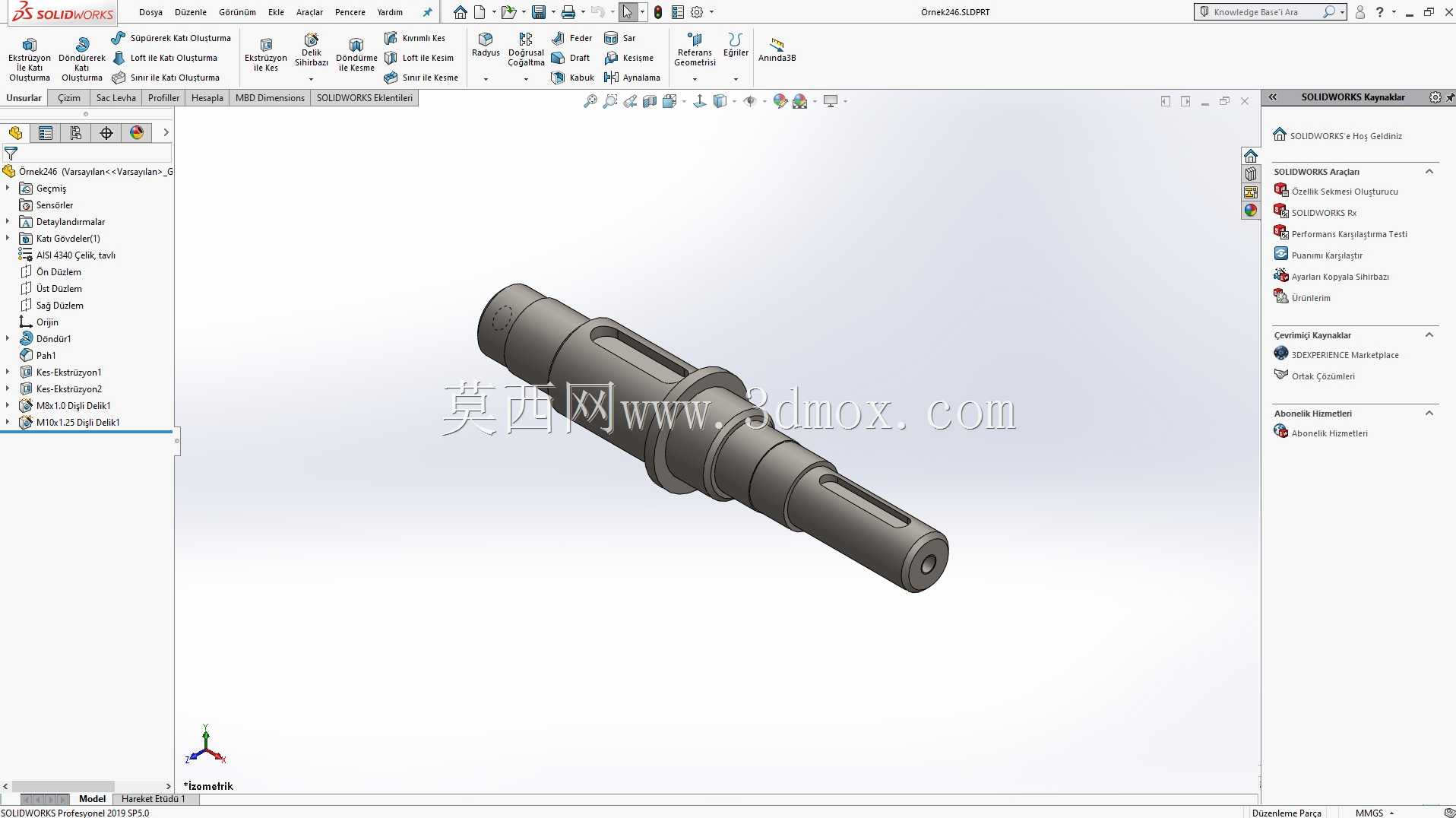

　　很多新手在做这类轴的三维建模时，容易忽略轴肩的高度差设计，要么轴肩高度不够，装配件顶不住导致轴向定位失效，要么轴肩高度过高，超过了轴承或者传动轮的倒角尺寸，导致零件装不到位，贴合面出现间隙。还有键槽的端部退刀槽尺寸，也要和加工刀具的尺寸匹配，不然铣键槽的时候会出现刀具碰伤轴肩的问题。这类轴的材质一般选用中碳钢调制处理，兼顾强度和韧性，能承受中等冲击载荷下的扭矩传递，不需要使用合金钢材就能满足大部分常规工况的使用需求，能有效控制零件的加工成本。在做装配校验的时候，要在三维环境里模拟轴的全周运转，检查轴和周边的腔体、机架零件有没有运动干涉，尤其是轴上安装的传动轮在运转时，会不会和旁边的紧固件、管线出现刮碰，这些细节如果在设计阶段没有排查到位，到了实际装配的时候就需要返工修改，浪费加工和装配的时间成本。
