带叉形接头的活塞式传动连杆结构

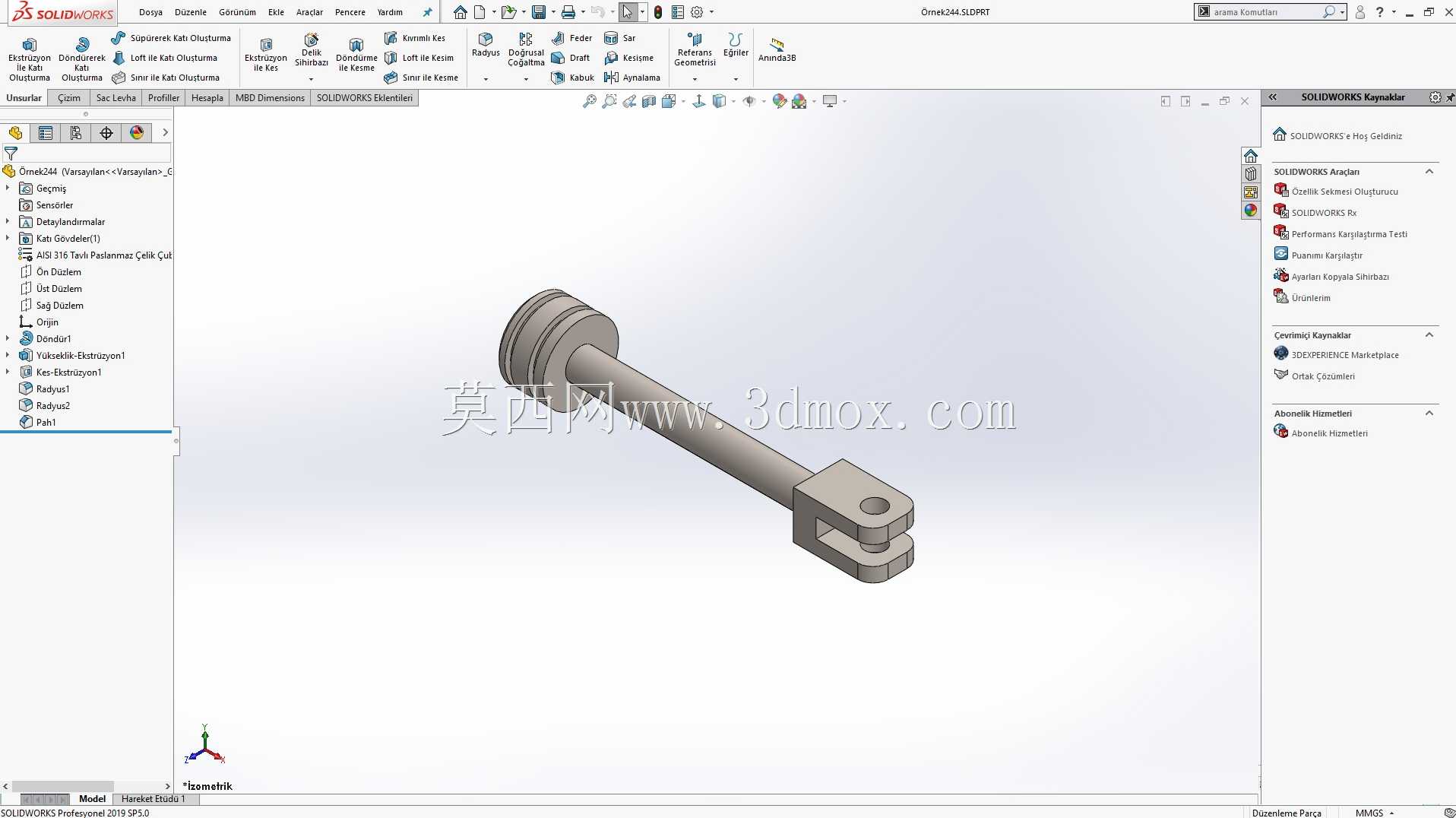

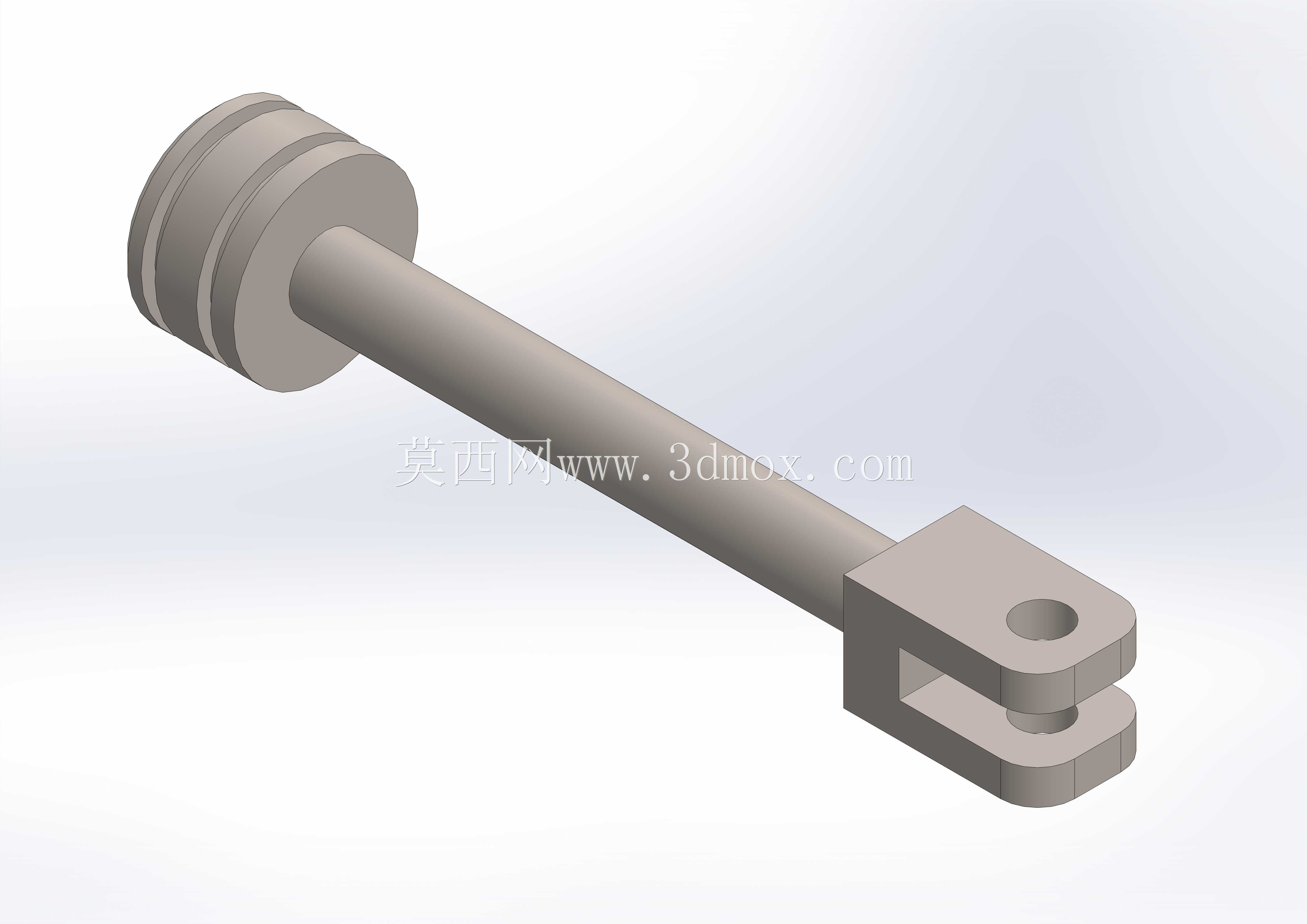

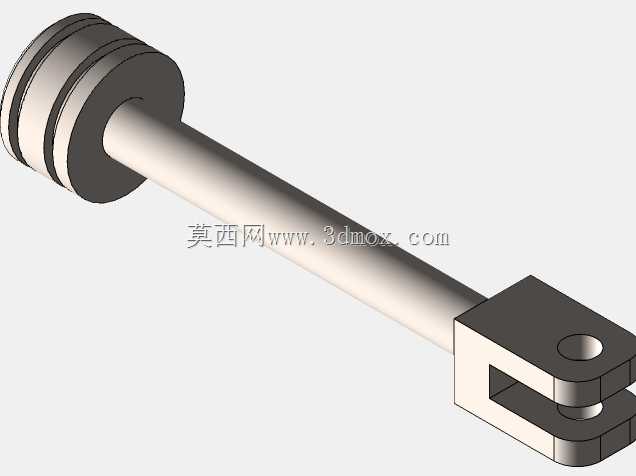

　　该零件属于往复式动力传递机构中的核心连接件，常见应用场景覆盖小型内燃动力装置、气动执行单元、液压往复作动设备以及部分需要直线-摆动转换的工装夹具传动链路中，承担活塞端直线推力与铰接端摆动力矩的传递作用，是连接作动活塞与外部执行构件的关键受力部件。从功能特性来看，零件一端为带多道环槽的活塞结构，环槽可用于安装密封环、导向环，保证在缸筒内往复运动时的密封性能与运动同轴度，避免运动过程中出现卡滞、介质泄漏问题；杆身采用等直径圆杆结构，在保证轴向抗拉压强度的前提下，尽可能降低往复运动的惯量，减少机构高速往复动作时的惯性冲击；另一端为开叉式铰接接头，接头处开设同轴贯通销孔，可通过圆柱销与外部摆臂、摇臂或者负载构件形成铰接副，

　　能够将活塞端的直线往复运动转化为铰接端的摆动输出，同时叉形结构的对称设计可以保证铰接处受力均匀，避免单侧受力带来的销孔偏磨、杆身弯曲变形问题。在设计思路上，该零件首先匹配对应缸筒的内径尺寸确定活塞端外径，环槽的宽度、深度以及间距根据选用的密封件规格确定，保证密封件安装后不会出现松脱、过度压缩的问题；杆身直径的选取经过拉压强度校核与压杆稳定性验算，结合零件的最大工作行程确定杆身长度，避免长细比过大导致受压时出现失稳弯曲；叉形接头的开档尺寸根据对接构件的厚度确定，销孔直径与对接销的尺寸形成间隙配合，保证铰接转动灵活无卡滞，同时销孔位置与杆身轴线的垂直度、叉头两侧端面的平行度都设置了合理的形位公差，避免装配后出现运动干涉。从安装边界来看，

　　活塞端需完全置入对应规格的缸筒内，安装时需保证杆身轴线与缸筒轴线重合，铰接端的销孔轴线需与对接构件的铰接孔轴线保持同轴，安装后需手动盘动机构验证全行程运动是否顺畅，无卡滞、异响问题；零件的整体长度决定了机构的最大作动行程，活塞端的外径决定了适配缸筒的内径规格，叉形接头的外廓尺寸决定了铰接位置的最小安装空间，在进行整机结构布局时，需要预留足够的空间避免叉头摆动时与周边构件发生碰撞。实际工程应用中，这类零件的受力工况多为交变拉压载荷，设计时通常会根据载荷大小选用对应强度的金属材料，表面做相应的强化处理提升杆身与活塞表面的耐磨性，铰接销孔位置可根据载荷情况加装衬套，降低铰接处的磨损速率，延长零件的整体使用寿命。在进行三维建模过程中，需要重点关注活塞环槽的退刀结构、杆身与活塞及叉头的过渡圆角设计，避免应力集中导致零件在交变载荷下出现疲劳断裂，同时各配合面的尺寸公差需要根据装配要求合理设置，保证加工后零件能够顺利完成装配，满足机构的运动精度要求。
