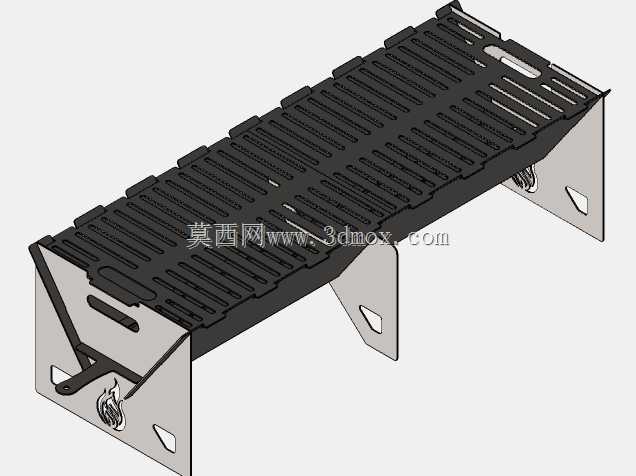

户外商用炭烤烧烤炉结构设计方案

　　本次设计的炭烤烧烤炉，核心面向户外流动摆摊、夜市排档、露营营地配套三类高频使用场景，在结构设计阶段优先考虑了高频使用下的耐用性、日常搬运的便携性以及不同烤制食材的适配性。从实际使用反馈来看，多数商用烧烤场景下，操作人员需要同时完成食材翻面、撒料、接取订单等多项操作，因此炉体的操作高度设置在85cm，匹配成年人站立操作的舒适区间，避免长时间弯腰操作产生的腰部劳损，炉体整体宽度控制在120cm，深度设置为40cm，既可以满足单次烤制30-40串食材的容量需求，也不会因为宽度过大导致操作人员无法够到炉体最内侧的食材。

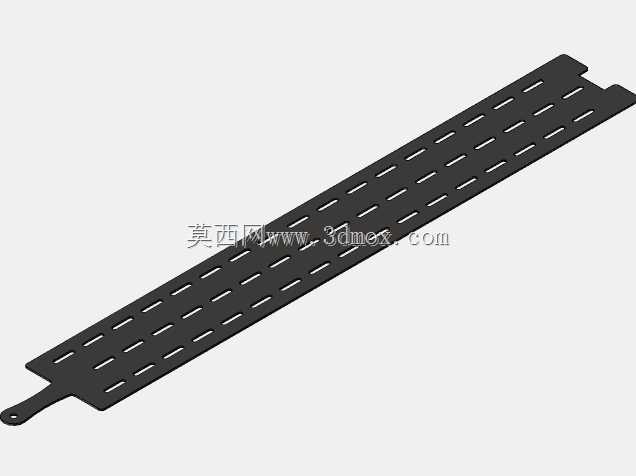

　　炉体的主体结构采用1.5mm厚度的冷轧钢板折弯成型，所有拼接位置采用连续满焊工艺，避免长期使用过程中焊缝开裂出现漏炭、漏灰的问题，炉体内部设置了独立的炭槽结构，炭槽与炉体外壁之间预留了20mm的空气隔热层，既可以减少炉体外壁的温度传导，避免操作人员误触烫伤，也可以通过隔热层的空气流动提升炭块的燃烧效率，减少炭块燃烧不充分产生的烟气。炭槽底部设置了可抽拉的接灰抽屉，抽屉与炭槽之间设置了孔径8mm的冲孔网板，炭块燃烧产生的炭灰可以直接通过网孔落入接灰抽屉，日常清理时只需要抽出接灰抽屉倾倒炭灰即可，不需要挪动整个炉体或者炭槽，大幅降低日常清洁的工作量。

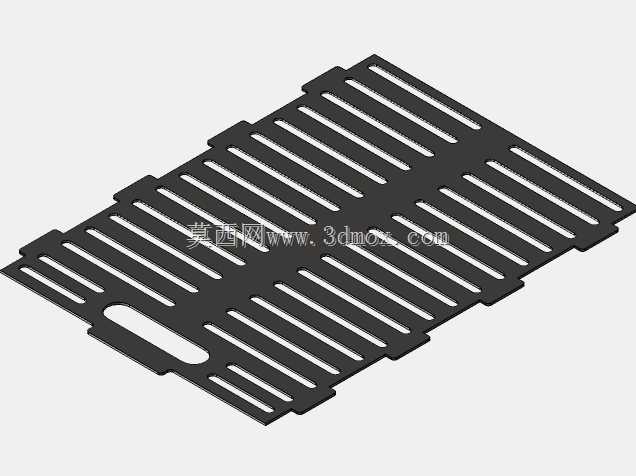

　　烤网部分采用直径6mm的304不锈钢圆钢焊接成型，网格间距设置为15mm，既可以避免小块食材从网格缝隙掉落，也可以让炭块燃烧的热量充分穿过网格传递到食材表面，烤网两侧设置了可翻转的提手结构，需要添加炭块或者清理炭槽时，可以直接用提手将烤网抬起翻转到炉体一侧，不需要额外准备工具放置烤网，避免烤网表面的油污弄脏周边台面。炉体的两侧设置了可折叠的置物托架，托架展开时可以放置待烤的食材盘、调料罐等物品，托架的承重能力设计为15kg，满足日常放置物料的需求，设备搬运或者收纳时可以将托架向下折叠贴合到炉体侧壁，减少整体的占用空间。

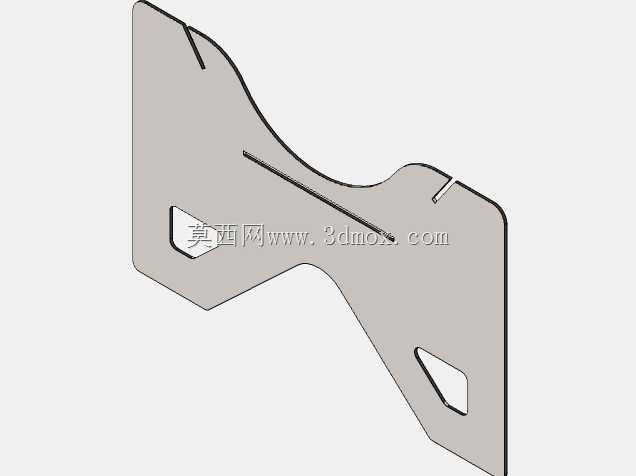

　　考虑到户外使用场景下地面不平整的问题，炉体的四个支脚底部都设置了可调节的防滑脚垫，脚垫的调节行程为30mm，可以根据地面的实际平整度调整每个支脚的高度，保证炉体始终处于水平状态，避免烤制过程中食材上的油脂向一侧流淌导致局部起火。支脚与炉体主体之间采用快拆式的插销连接结构，不需要借助额外工具就可以完成支脚的拆卸与安装，拆卸之后的炉体整体高度仅为20cm，可以轻松放入普通家用轿车的后备箱，适配流动摆摊、户外露营等需要频繁转运设备的使用需求。

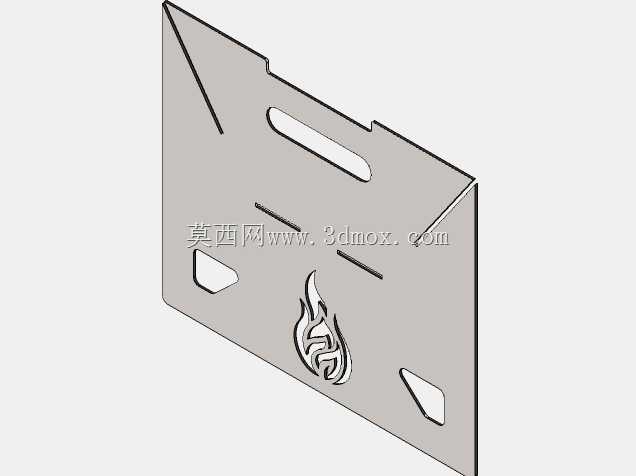

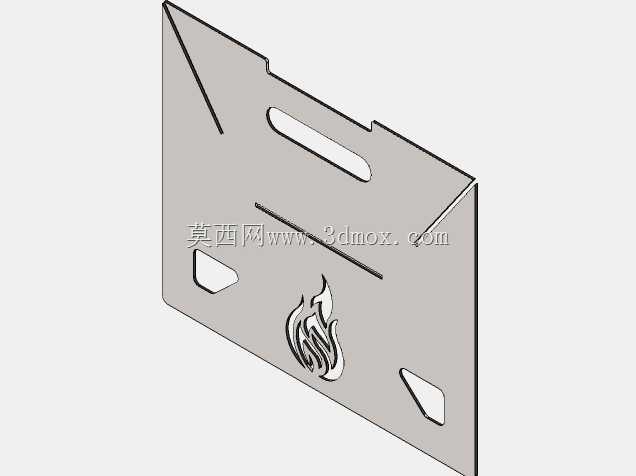

　　在风道设计上，炉体的两侧侧壁上设置了三排可调节的通风口，每个通风口都配备了可滑动的挡风板，操作人员可以通过滑动挡风板调整通风口的开启面积，进而控制进入炉体内部的空气流量，实现对炉内温度的精准控制：当需要高温快烤时，可以将通风口全部打开，让空气充分流通提升炭温；当需要低温慢烤时，可以将通风口调小，减少空气进入量降低燃烧速率，延长炭块的燃烧时间，减少炭料的消耗。通风口的位置设置在炭槽的侧下方，进入炉体的空气可以直接穿过炭层，不会直接吹向食材表面，避免烤制过程中食材表面水分过快流失导致口感干柴。

　　炉体的边角位置全部做了R10的圆角折弯处理，没有尖锐的外露棱角，避免操作人员在搬运、操作过程中被边角划伤，所有焊接位置都做了打磨抛光处理，去除焊渣与毛刺，提升设备使用的安全性。接灰抽屉的前端设置了隔热的胶木拉手，即使炉体处于高温工作状态，拉手位置的温度也不会超过40℃，操作人员可以直接拉开接灰抽屉清理炭灰，不需要佩戴隔热手套，提升操作的便捷性。

　　针对不同食材的烤制需求，该结构还预留了烤网替换的安装接口，可以根据烤制食材的类型更换不同网格间距的烤网，或者更换为铁板烧盘、烤网夹等不同的功能配件，实现一台设备满足烤制串类、海鲜、蔬菜、铁板类食材的多元需求，提升设备的场景适配能力。炉体的表面采用高温静电喷塑处理，涂层可以耐受600℃的高温，长期在高温环境下使用也不会出现涂层脱落、生锈的问题，延长设备的整体使用寿命，减少日常维护的成本。
